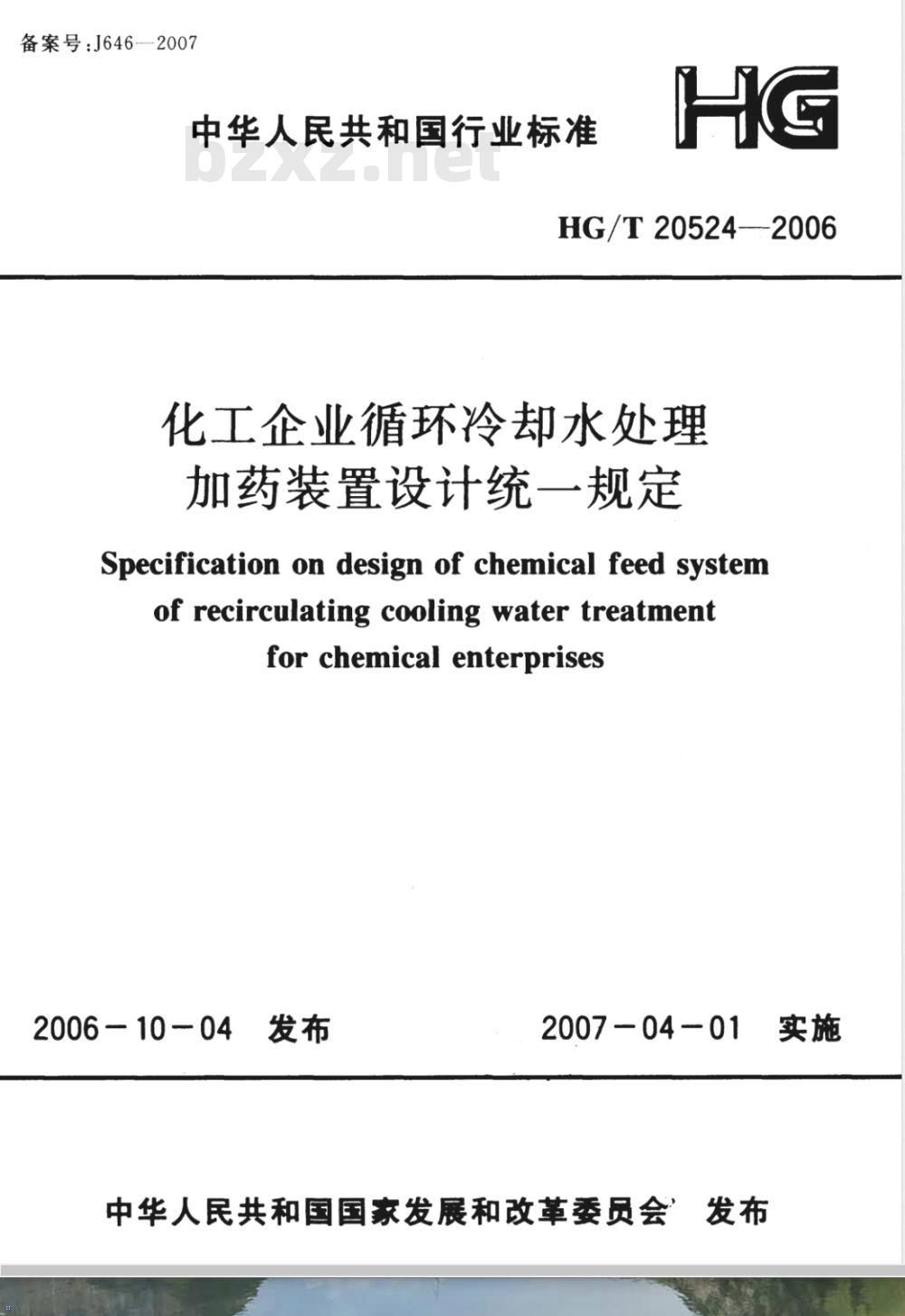

【化工行业标准(HG)】 化工企业循环冷却水处理加药装置设计统一规定

备案号：J646—2007
中华人民共和国行业标准
HG/T 20524--2006
化工企业循环冷却水处理
加药装置设计统一规定
Specification on design of chemical feed systemof recirculating cooling water treatmentfor chemical enterprises
2006 - 10 - 04
2007-04-01
中华人民共和国国家发展和改革委员会发布实施

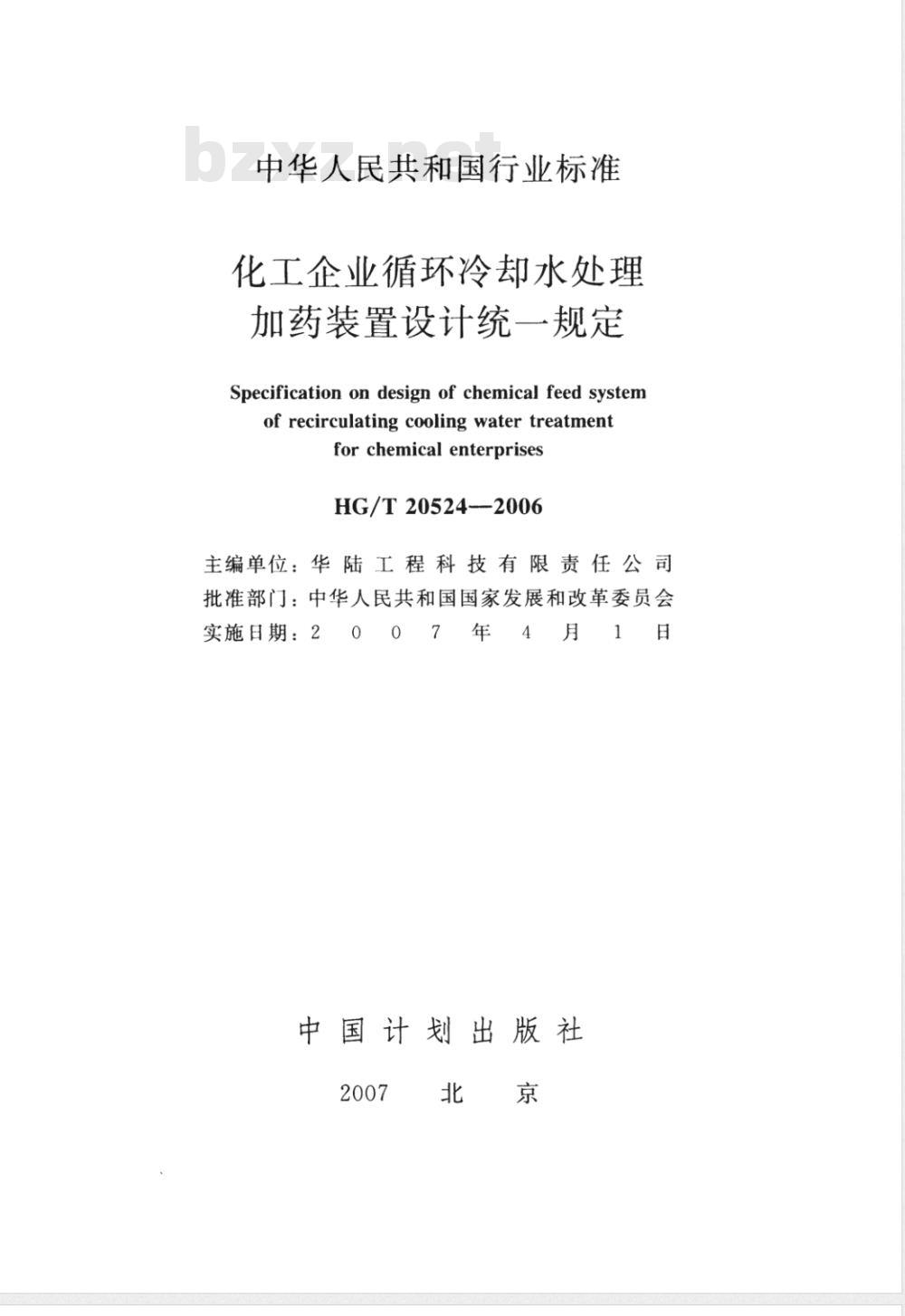

中华人民共和国行业标准
化工企业循环冷却水处理
加药装置设计统一规定
Specification on design of chemical feed systemof recirculating cooling water treatmentfor chemical enterprises
HG/T20524---2006
主编单位：华陆工程科技有限责任公司批准部门：中华人民共和国国家发展和改革委员会实施日期：2
中国计划出版社　
北銀京

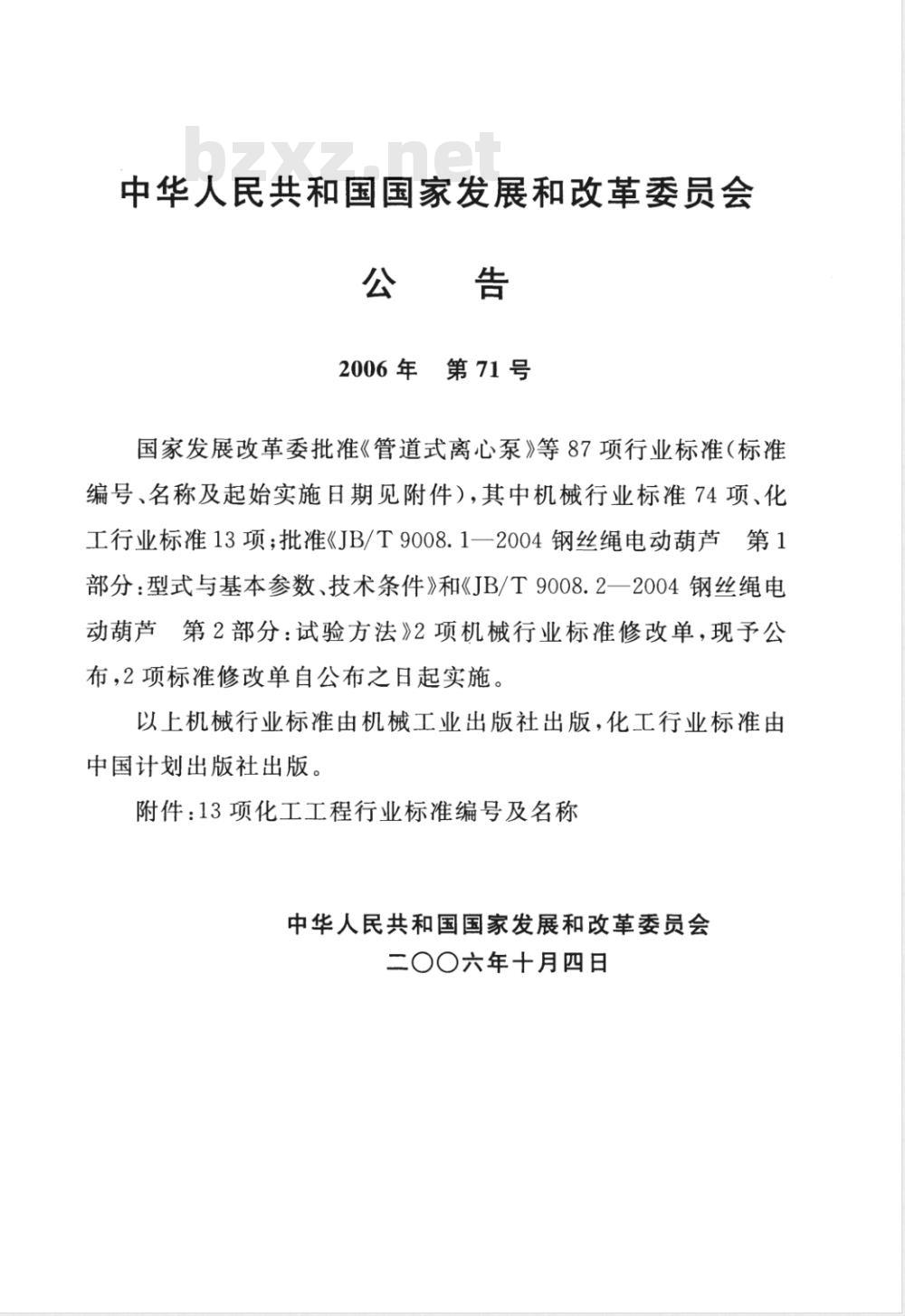

中华人民共和国国家发展和改革委员会告
2006年第71号
国家发展改革委批准《管道式离心泵》等87项行业标准（标准编号、名称及起始实施日期见附件），其中机械行业标准74项、化工行业标准13项；批准《JB/T9008.1一2004钢丝绳电动葫芦第1部分：型式与基本参数、技术条件》和《JB/T9008.2一2004钢丝绳电动葫芦第2部分：试验方法》2项机械行业标准修改单，现予公布，2项标准修改单自公布之日起实施。以上机械行业标准由机械工业出版社出版，化工行业标准由中国计划出版社出版。
附件：13项化工工程行业标准编号及名称中华人民共和国国家发展和改革委员会二〇〇六年十月四日

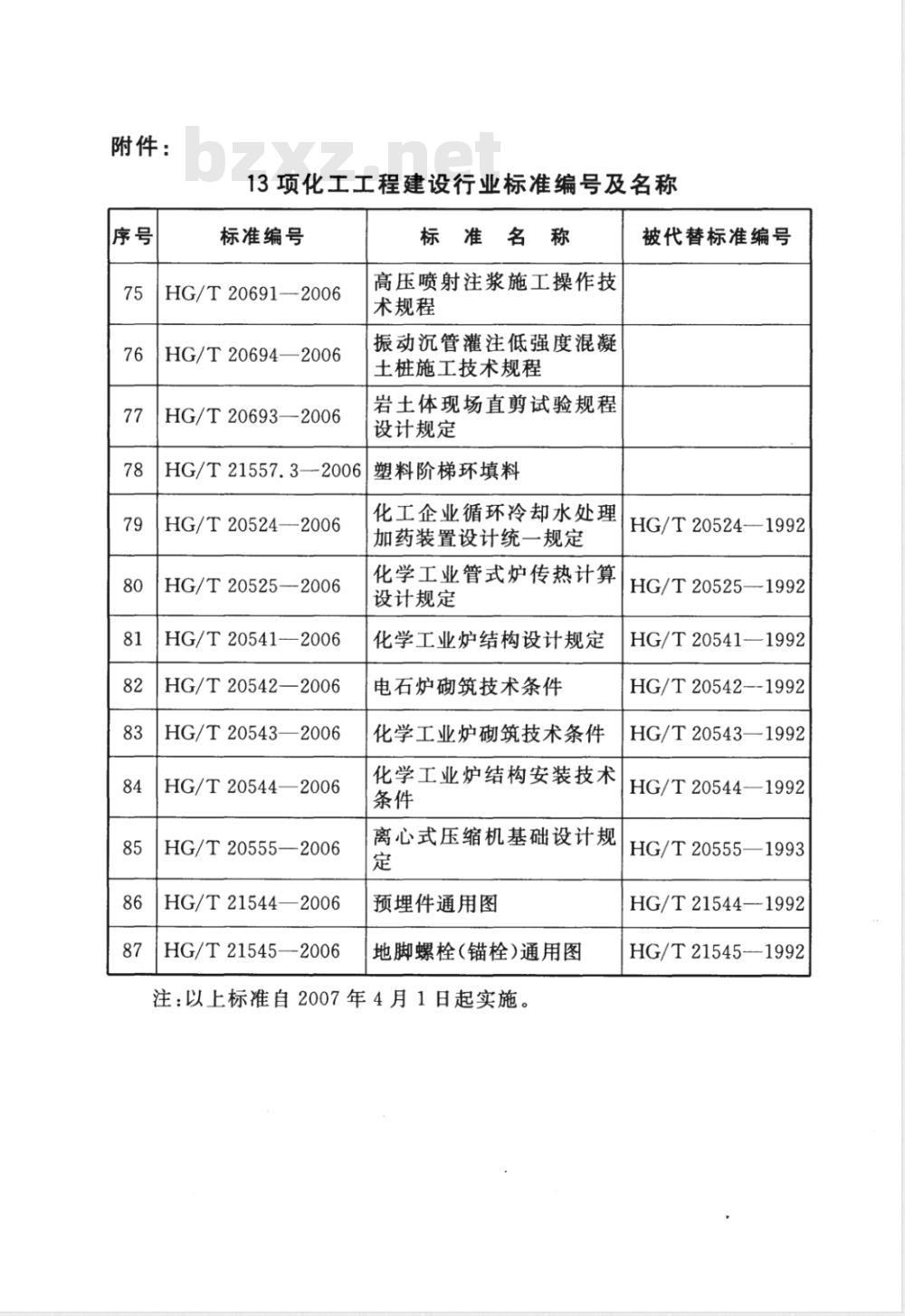

附件：
13项化工工程建设行业标准编号及名称标准编号
HG/T20691--2006
HG/T20694—2006
HG/T20693—2006
标准名称
高压喷射注浆施工操作技
术规程bzxz.net
振动沉管灌注低强度混凝
土桩施工技术规程
岩土体现场直剪试验规程
设计规定
HG/T21557.3—2006
塑料阶梯环填料
HG/T20524——2006
HG/T 20525--2006
HG/T 20541-—2006
HG/T 20542—2006
HG/T 20543—2006
HG/T20544—2006
HG/T20555-—2006
HG/T 21544—2006
HG/T21545——2006
化工企业循环冷却水处理
加药装置设计统一规定
化学工业管式炉传热计算
设计规定
化学工业炉结构设计规定
电石炉砌筑技术条件
化学工业炉砌筑技术条件
化学工业炉结构安装技术
离心式压缩机基础设计规
预埋件通用图
地脚螺栓(锚栓)通用图
注：以上标准自2007年4月1日起实施。被代替标准编号
HG/T 20524—1992
HG/T 20525—-1992
HG/T20541—1992
HG/T20542--1992
HG/T20543—1992
HG/T20544—1992
HG/T 20555—1993
HG/T 21544—1992
HG/T21545—1992

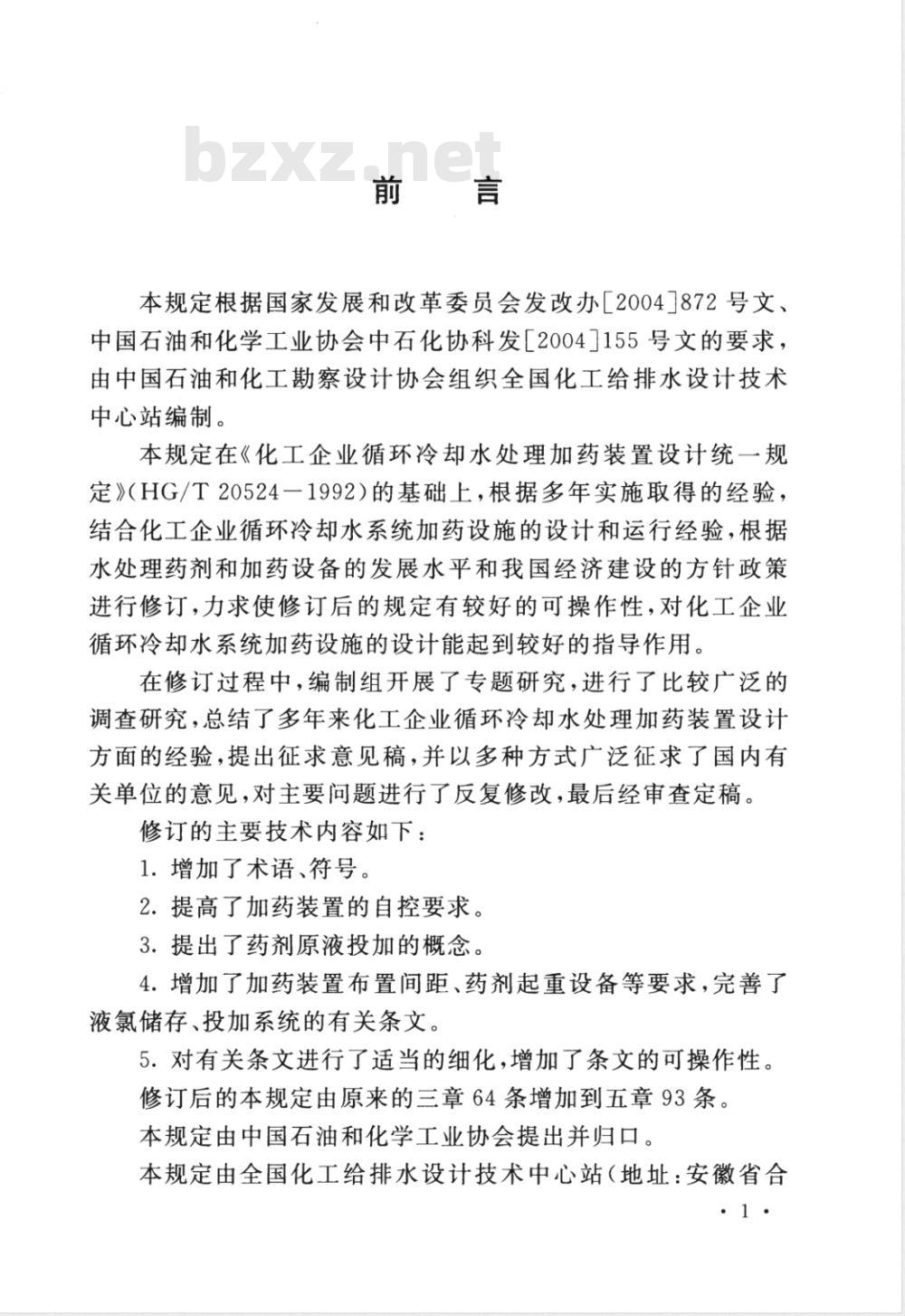

本规定根据国家发展和改革委员会发改办［2004]872号文、中国石油和化学工业协会中石化协科发|2004155号文的要求，由中国石油和化工勘察设计协会组织全国化工给排水设计技术中心站编制。
本规定在《化工企业循环冷却水处理加药装置设计统一规定》（HG/T20524一1992）的基础上，根据多年实施取得的经验，结合化工企业循环冷却水系统加药设施的设计和运行经验，根据水处理药剂和加药设备的发展水平和我国经济建设的方针政策进行修订，力求使修订后的规定有较好的可操作性，对化工企业循环冷却水系统加药设施的设计能起到较好的指导作用。在修订过程中，编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年来化工企业循环冷却水处理加药装置设计方面的经验，提出征求意见稿，并以多种方式广泛征求了国内有关单位的意见，对主要问题进行了反复修改，最后经审查定稿。修订的主要技术内容如下：
1．增加了术语、符号。
2.提高了加药装置的自控要求。3.提出了药剂原液投加的概念。4.增加了加药装置布置间距、药剂起重设备等要求，完善了液氯储存、投加系统的有关条文。5.对有关条文进行了适当的细化，增加了条文的可操作性。修订后的本规定由原来的三章64条增加到五章93条。本规定由中国石油和化学工业协会提出并归口。本规定由全国化工给排水设计技术中心站（地址：安徽省合.1·
肥市望江东路70号，邮政编码：230024)负责解释。本规定主编单位和主要起草人：主编单位：华陆工程科技有限责任公司主要起草人：张纪昶　·田　宝　2
2　术语、符号
2.2　符号
一般规定
加药装置设计
缓蚀与阻垢
菌藻控制
药液输送及投加
药剂储存
分析与监测
附录A
附录B
附录 C
循环冷却水自然pH值及碱度计算式水质分析主要设备、仪器一览表菌藻分析主要设备、仪器
一览表
本规定用词说明
附:条文说明
（1）
（2）
（2）
（3）
（5）
（6）
（6）
（９）
(13）
(14)）
1总则
1.0.1为了使化工企业循环冷却水处理系统中加药装置的设计达到技术先进、经济合理、操作使用方便，特制定本规定。1.0.2循环冷却水处理系统中加药装置的设计应立足于国内技术条件和当地药剂供应情况，同时，结合国内外技术发展情况，吸取先进经验，积极采用新技术，并应注重安全、环保、节能，便于施工、维修和操作管理。
1.0.3本规定适用于新建、扩建和改建的开式循环冷却水处理工程设计，对于扩建和改建工程，宜结合工厂实际情况，充分利用已有设施。本规定不包括工厂试车前的清洗、预膜和旁流处理。
1.0.4循环冷却水处理系统中的加药装置，除按本规定进行设计外，尚应符合国家现行有关标准、规范的规定。2　术语、符号
2.1术语
2.1.1循环冷却水系统circulating cooling water system以水作为冷却介质，由换热设备、冷却设备、水泵、管道及其他有关设备组成，并循环使用的一种给水系统。2.1.2敲开式系统open system
指循环冷却水与空气直接接触冷却的循环冷却水系统。2.1.3 药剂 chemicals
循环冷却水处理过程中所使用的各种化学品。2.1.4复合药剂compoundchemicals由2种或2种以上的药剂配合组成的药剂。2.1.5异养菌数count of heterotrophic bacteria按细菌平血计数法计算出每毫升水中的异养菌个数。2.1.6腐蚀率corrosionrate
以金属腐蚀失重而算得的平均腐蚀率，单位为mm/a。2.1.7系统容积system capacity volume循环冷却水系统内所有水容积的总和。2.1.8浓缩倍数cycleofconcentration循环冷却水溶盐浓度与补充水的溶盐浓度之比值。2.1.9监测试片monitoring test coupon放置在监测换热设备或测试管道上监测腐蚀用的标准金属试片。
2.1.10预膜prefilming
在循环冷却水中投加预膜剂，使清洗后的换热设备金属表面形成均匀致密的保护膜的过程。.2.
2.1.11旁流过滤水side stream
从循环冷却水系统中分流出部分水量，按要求进行过滤处理后,再返回系统。
2.1.12药剂允许停留时间permittedretentiontimeofchemi-cals
药剂在循环冷却水系统中的平均有效时间。2.1.13 补充水量 amount of make up water循环冷却水系统在运行过程中补充所损失的水量。2.1.14排污水量amount of blowdown在确定的浓缩倍数条件下，需要从循环冷却水系统中排放的水量。
2.1.15撬装结构设备complete set of system指固定式或可移动式成套结构设备，设备包括系统的全部配置。
2.2符　号　
系统运行时加酸量；
系统首次加酸量；
加酸浓度；
酸的浓度；
加药量；
氧化型杀菌灭藻剂用量；
系统首次加药量；
非氧化型杀菌灭藻剂用量；
加药浓度；
氧化型杀菌灭藻剂冲击投加量；非氧化型杀菌灭藻剂投加量：
补充水硬度；
循环冷却水碱度；
一循环冷却水加酸后达到调控值pH时的碱度；补充水碱度；
循环冷却水浓缩后达到自然pH值时的碱度；循环冷却水浓缩倍数；
酸的[H+］摩尔质量；
补充水 pH 值；
循环冷却水浓缩后的自然pH值；循环冷却水pH值；
循环冷却水量；
排污水量；
蒸发损失水量；
补充水量；
风吹损失水量；
系统容积。
