【煤炭行业标准(MT)】 煤矿用阻燃钢丝绳牵引输送带技术条件

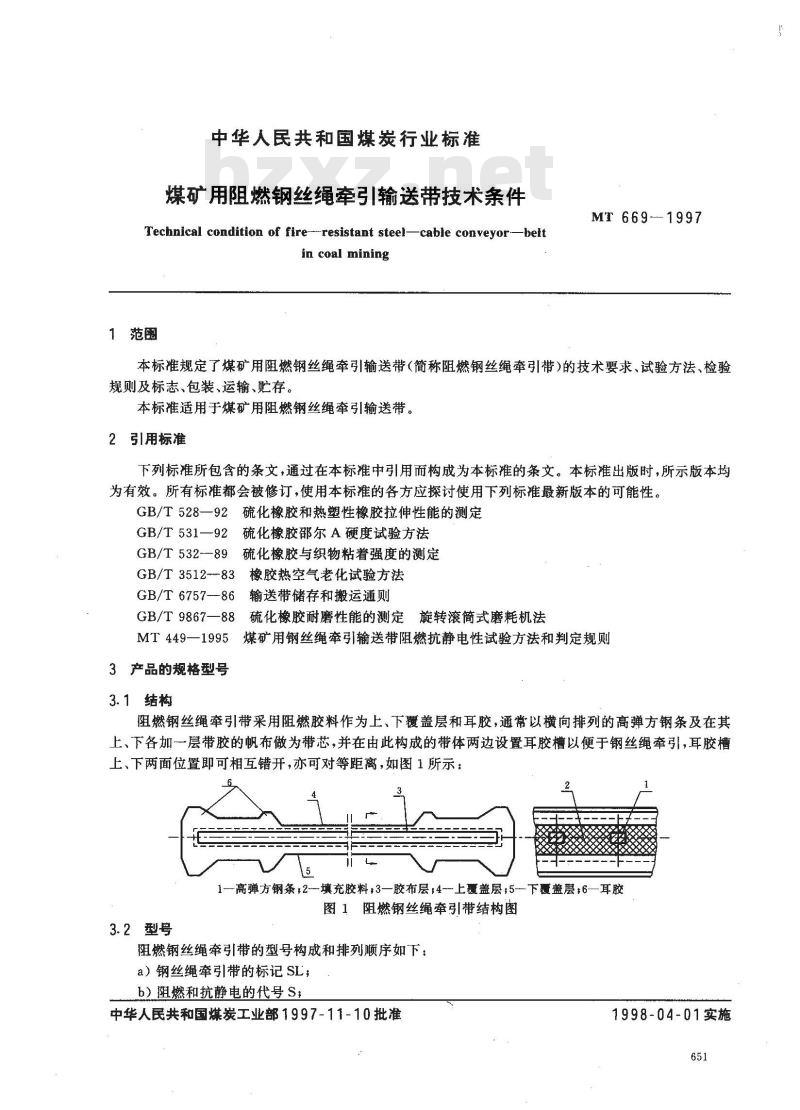

中华人民共和国煤炭行业标准
煤矿用阻燃钢丝绳牵引输送带技术条件Technical condition of fire-resistant steel-cable conveyor--beltin coal mining
1范围
MT 669-1997
本标准规定了煤矿用阻燃钢丝绳牵引输送带（简称阻燃钢丝绳牵引带）的技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于煤矿用阻燃钢丝绳牵引输送带。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB/T528一92硫化橡胶和热塑性橡胶拉伸性能的测定GB/T531一92硫化橡胶邵尔A硬度试验方法GB/T532-89硫化橡胶与织物粘着强度的测定GB/T3512-83橡胶热空气老化试验方法GB/T6757-86输送带储存和搬运通则GB/T 9867—88
硫化橡胶耐磨性能的测定旋转滚简式磨耗机法MT449一1995煤矿用钢丝绳牵引输送带阻燃抗静电性试验方法和判定规则3产品的规格型号
3.1结构
阻燃钢丝绳牵引带采用阻燃胶料作为上、下覆盖层和耳胶，通常以横向排列的高弹方钢条及在其上、下各加一层带胶的帆布做为带芯，并在由此构成的带体两边设置耳胶槽以便于钢丝绳牵引，耳胶槽上、下两面位置即可相互错开，亦可对等距离，如图1所示：1高弹方钢条2-填充胶料，3—胶布层；4-—上覆盖层；5下覆盖层6—耳胶图1阻燃钢丝绳牵引带结构图
3.2型号
阻燃钢丝绳牵引带的型号构成和排列顺序如下：a）钢丝绳牵引带的标记SL；
b）阻燃和抗静电的代号S；
中华人民共和国煤炭工业部1997-11-10批准1998-04-01实施
c）公称宽度，mm；
d）钢条尺寸，mm；
e）用于牵引的钢丝绳直径，mm；f）上、下覆盖层厚度，mm。
型号示例如下：
3.3尺寸
3.3.1长度
MT 669-1997
25×5×1034-40-3×2
阻燃钢丝绳牵引带的长度及其极限偏差由供需双方协商确定。3.3.2宽度
阻燃钢丝绳牵引带的宽度及其极限偏差由供需双方协商确定。3.3.3覆盖层厚度
下覆盖层厚度
上覆盖层厚度
用于牵引的钢丝绳直径
钢条尺寸
阻燃和抗静电的代号
钢丝绳牵引带的标记
阻燃钢丝绳牵引带的覆盖层厚度及其下极限偏差由供需双方协商确定。3.3.4耳胶厚度
阻燃钢丝绳牵引带的耳胶厚度及其极限偏差由供需双方协商确定。4技术要求
4.1阻燃钢丝绳牵引带的外观质量4.1.1阻燃钢丝绳牵引带表面上的明疤深度大于1mm时，应一次修理完善（深度不大于1mm时不修理)。
4.1.2每100m2覆盖层上气泡、脱层总面积不得超过900cm并应一次修理完善。4.1.3耳胶缺胶、裂开、海绵及起泡等累计长度不得超过带长1%，并应一次修理完善。4.1.4布层起泡面积不得超过总面积的1%，单值不得超过400cm并应一次修理完善。4.1.5阻燃钢丝绳牵引带表面不得露胶布。4.1.6边部露胶布每侧累计长度不得超过带长的3%，并应一次修理完善。4.1.7钢条上各点偏心距离不得大于20mm。4.1.8阻燃钢丝绳牵引带不得有铰链型带端胶布拉破。4.2阻燃钢丝绳牵引带的抗静电性能及阻燃性能4.2.1阻燃钢丝绳牵引带的抗静电性能按MT449(1995)的6.1的规定。
4.2.2阻燃钢丝绳牵引带的酒精喷灯燃烧性能按MT449(1995)的6.2.1的规定。4.2.3阻燃钢丝绳牵引带的巷道丙烷燃烧性能652
按MT449（1995）的6.2.2的规定。4.3阻燃钢丝绳牵引带的物理机械性能MT 669-—1997
4.3.1覆盖胶和耳胶物理机械性能见表1。表1
拉伸强度
拉断伸长率
磨耗量
邵氏A型
老化试验（70℃×168h）下载标准就来标准下载网
拉伸强度变化率
老化试验（70℃×168h）
拉断伸长率变化率
4.3.2覆盖胶与胶布间的附着强度不小于3.14kN/m。5试验方法
5.1阻燃钢丝绳牵引带的抗静电性能的试验按MT449(1995)的第4章规定执行。5.2覆盖胶、耳胶、胶布的阻燃性能试验按MT449（1995）第5章的规定执行。5.3覆盖胶和耳胶拉伸性能试验
覆盖胶
≥350
≥350
按GB/T528规定执行，试样尺寸采用2型（狭小平行部分宽4.0士0.1mm）哑铃状裁刀裁切试样5.4覆盖胶和耳胶耐老化试验
按GB/T3512规定执行。
5.5覆盖胶和耳胶磨耗量试验
按GB/T9867规定执行。
5.6覆盖胶和耳胶硬度性能试验
按GB/T531规定执行。
5.7覆盖胶与胶布间的附着强度试验按GB/T532规定执行。
6检验报告
应包括下列内容：
a）阻燃钢丝绳牵引带制造厂名称；653
MT669--1997
b）阻燃钢丝绳牵引带的型号、规格和生产日期：c）检验日期；
d）检验室温度和相对湿度，
）检验结果：
f）检验结论；
）检验者。
7检验规则
7.1出厂检验
7.1.1阻燃钢丝绳牵引带由生产厂家的质量检验部门应逐条检查长度、宽度和外观质量，并以1000～2000载为一批进行出厂检验。
7.1.2出厂检验项目见表2。
表2检验项目
7.2型式检验
技术要求
出厂检验
型式检验
般项目
董要项目
重要项目
重要项目
重要项目
阻燃钢丝绳牵引带按国家规定需进行型式检验时，应检验本标催有规定的全部项目。7.3判定规则
阻燃钢丝绳牵引带的重要项目如有项不合格，应在同批产品中另取双倍试样，对该不合格项目进行复试。如复试仍有个试样的该项目不合格，则该批产品为不合格品。一般项目，如有小于二项不合格，应在同批产品中另取双倍试样，对该不合格项目进行复试。如复试仍有一个试样的该项目不合格，则该批产品为不合格品。
7.4送、抽检要求
7.4.1瓦需用于煤矿的阻燃钢丝绳牵引带必须由煤炭工业部指定的质检中心按本标准的规定进行检验。
7.4.2有下刻情况之，应进行型式检验a）新产品或老产品转产生产时的试制定型鉴定，b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，定期或积累一定产量后，应每两年进行次检验，d）产品停产2年后，恢复生产时；e）出厂检验结果与上次型式检验结果不符合时；f）国家质量监督机构提出进行型式检验要求时。7.4.3定型产品检验合格后，发给“产品检验合格证”，新产品经检验合格后，发给“井下工业性试验许可证”。通过工业性试验鉴定后，由质检中心抽检，检验合格后发给“产品检验合格证”，“产品检验合格证有效期为2年。抽样基数为1000m，样品数量为20m。7.4.4“产品检验合格证”有效期满后，出“中心”进行抽检，检验合格后换发新证。654
MT 669-—1997
7.4.5针对产品质量存在的问题，受上级主管部门授权，“中心”有权对已发“产品检验合格证”的产品进行抽样复检，发现产品质量存在问题时，应提出整改建议，吊销原发的“产品检验合格证”。8标志、包装、运输和贮存规则
8.1每条阻燃钢丝绳牵引带沿纵向每隔10m内应有一个字体高度不小于20mm的永久标志。标记示例：
“中心”发放“产品检验合格证”编号制造年份
制造厂名称
钢丝绳牵引带的宽度
一钢丝绳牵引带的标记
煤炭部颁发“安全标志”编号
8.2钢丝绳牵引带用木芯或铁芯卷取，捆取要牢固整齐，每件应有包装覆盖物，包装上应拴用质量检验部门签发的合格证。
8.3钢丝绳牵引带的运输和贮存按GB6757进行。655
