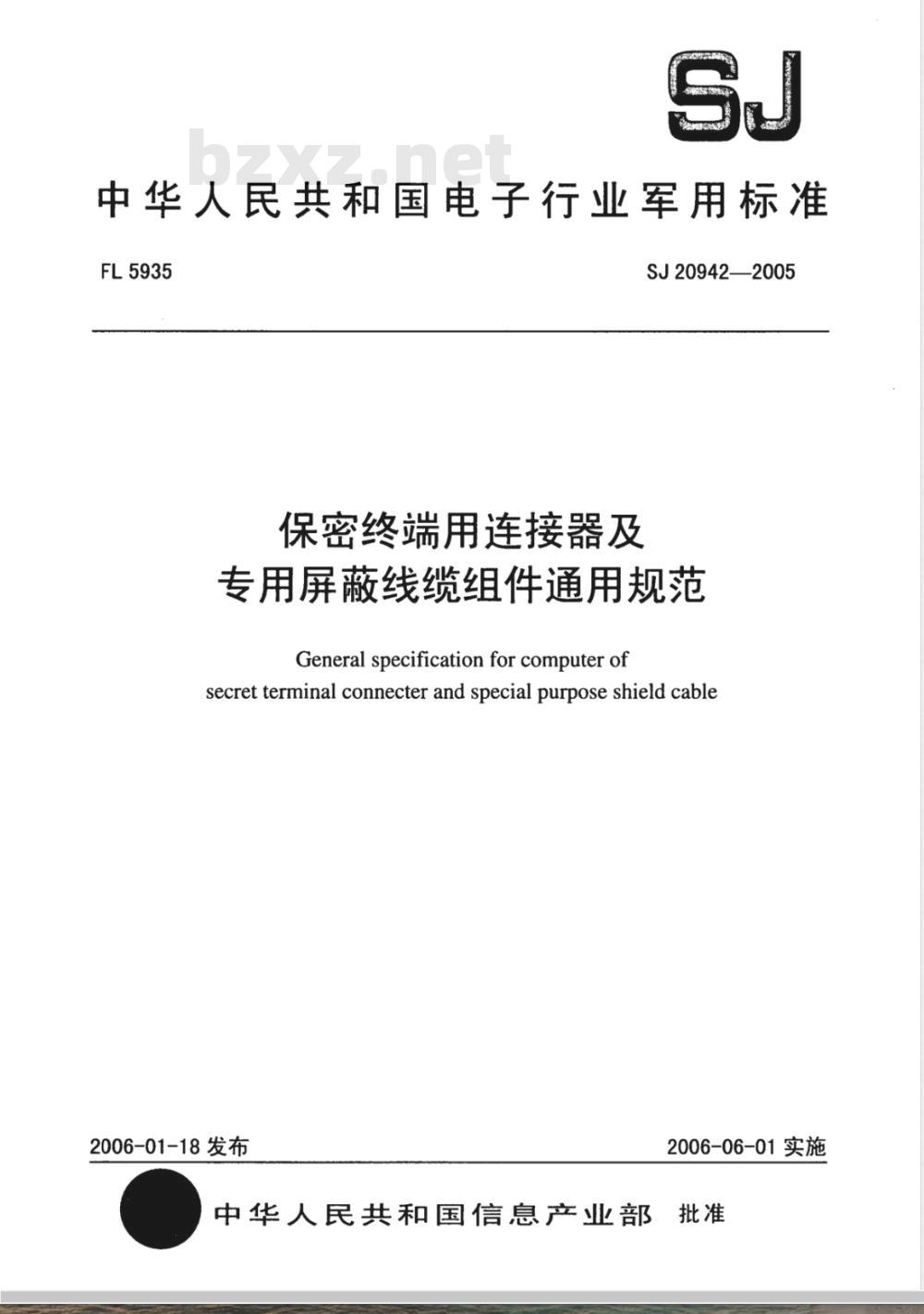

【电子行业标准(SJ)】 保密终端用连接器及专用屏蔽线缆组件通用规范

中华人民共和国电子行业军用标准FL5935
保密终端用连接器及
SJ20942—2005
专用屏蔽线缆组件通用规范
General specification for computer ofsecret terminal connecter and special purpose shield cable2006-01-18发布
2006-06-01实施
中华人民共和国信息产业部批准前

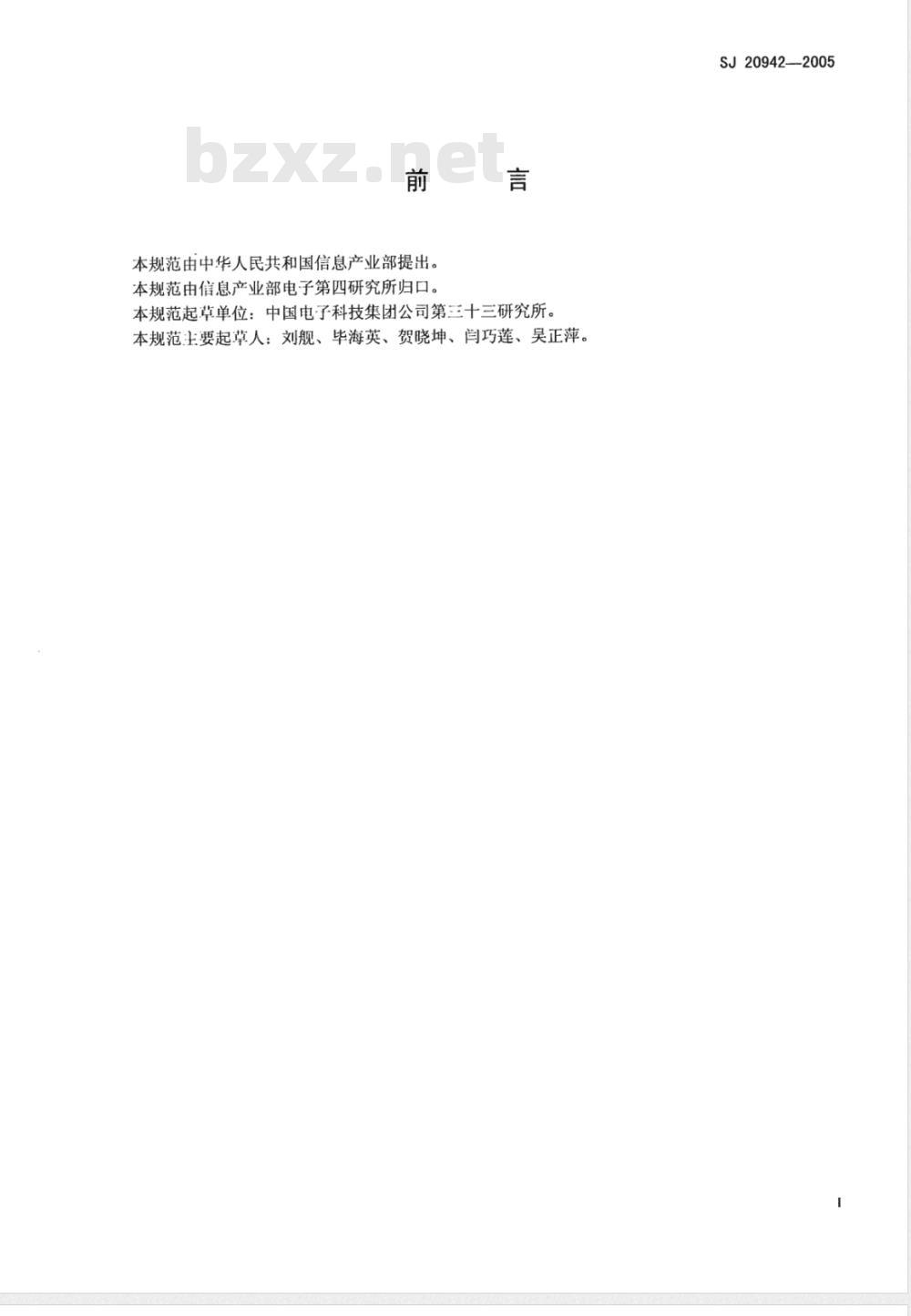

本规范由中华人民共和国信息产业部提出。本规范由信息产业部电子第四研究所归口。言
本规范起草单位：中国电子科技集团公司第三十三研究所。本规范主要起草人：刘舰、毕海英、贺晓坤、闫巧莲、吴正萍。SJ20942—2005

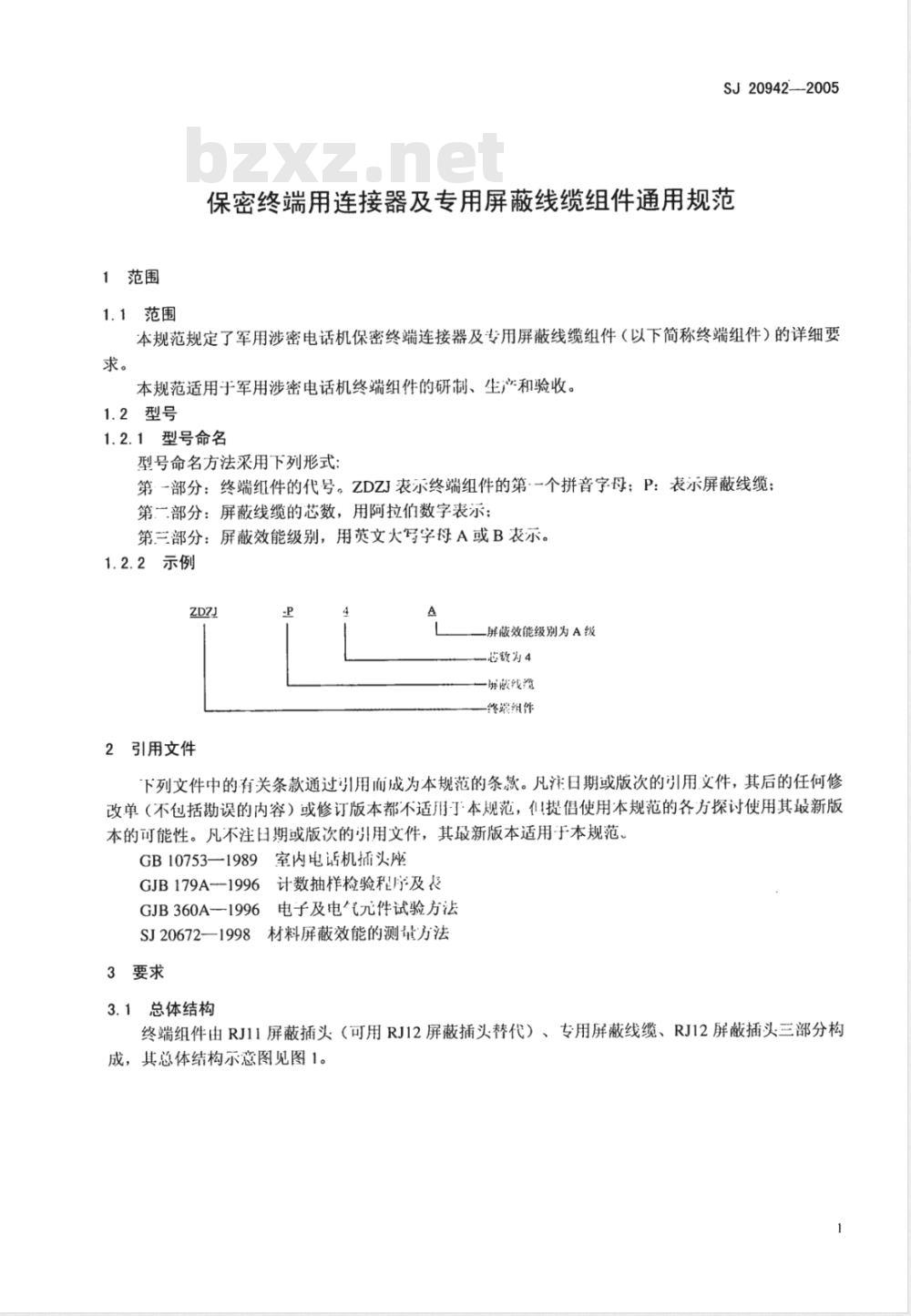

1范围
1.1范围
SJ20942--2005
保密终端用连接器及专用屏蔽线缆组件通用规范本规范规定了军用涉密电话机保密终端连接器及专用屏蔽线缆组件（以下简称终端组件）的详细要求。
本规范适用于军用涉密电话机终端组件的研制、生产和验收。1.2型号
1.2.1型号命名
型号命名方法采用下列形式：
第一部分：终端组件的代号。ZDZJ表示终端组件的第·一个拼音字母；P：表示屏蔽线缆；第一部分：屏蔽线缆的芯数，用阿拉伯数字表示；第三部分：屏蔽效能级别，用英文大写字母A或B表示。1.2.2示例bzxz.net
2引用文件
屏蔽效能级别为A级
芯数为4
一讲酸线缆
终端组件
下列文件中的有关条款通过引用而成为本规范的条款。凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，提倡使用本规范的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本规范、GB10753一1989室内电话机插头座GJB179A--1996计数抽样检验程序及表GJB360A一1996电子及电气元件试验方法SJ20672-1998材料屏蔽效能的测量方法3要求
3.1总体结构

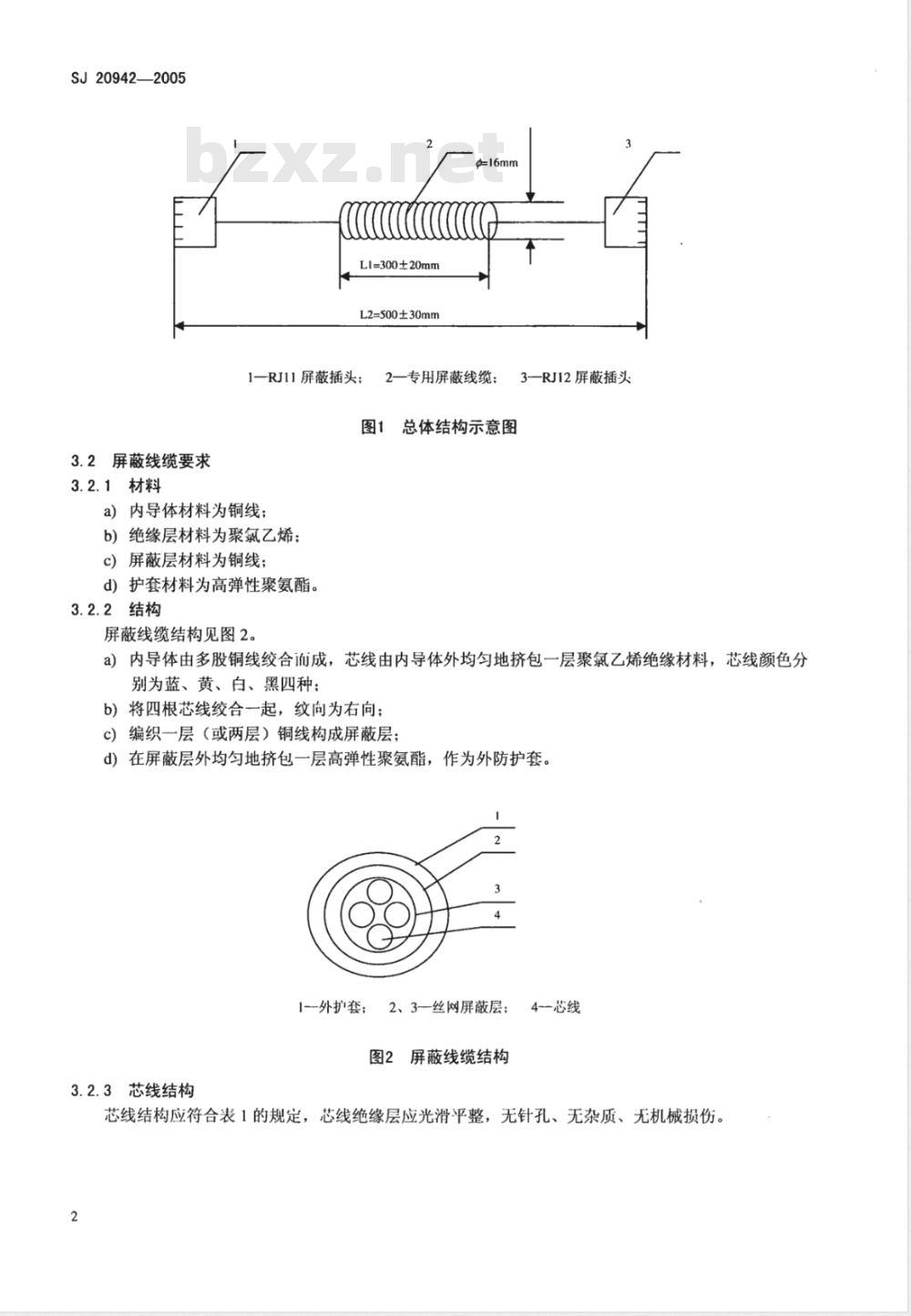

终端组件由RJ11屏蔽插头（可用RJ12屏蔽插头替代）、专用屏蔽线缆、RJ12屏蔽插头三部分构成，其总体结构示意图见图1。
SJ20942—2005
3.2屏蔽线缆要求
3.2.1材料
L1=300±20mm
L2=500±30mm
1一RJ11屏蔽插头：
2一专用屏蔽线缆：
总体结构示意图
a）内导体材料为铜线；
b）绝缘层材料为聚氯乙烯；
c）屏蔽层材料为铜线；
d）护套材料为高弹性聚氨酯。
3.2.2结构
屏蔽线缆结构见图2。
3—RJ12屏蔽插头
a）内导体由多股铜线绞合而成，芯线由内导体外均匀地挤包一层聚氯乙烯绝缘材料，芯线颜色分别为蓝、黄、白、黑四种；
b）将四根芯线绞合一起，纹向为右向；c）编织一层（或两层）铜线构成屏蔽层：d）在屏蔽层外均匀地挤包一层高弹性聚氨酯，作为外防护套。4
1--外扩套；
3.2.3芯线结构
2、3-丝网屏蔽层：
2屏蔽线缆结构
4一芯线

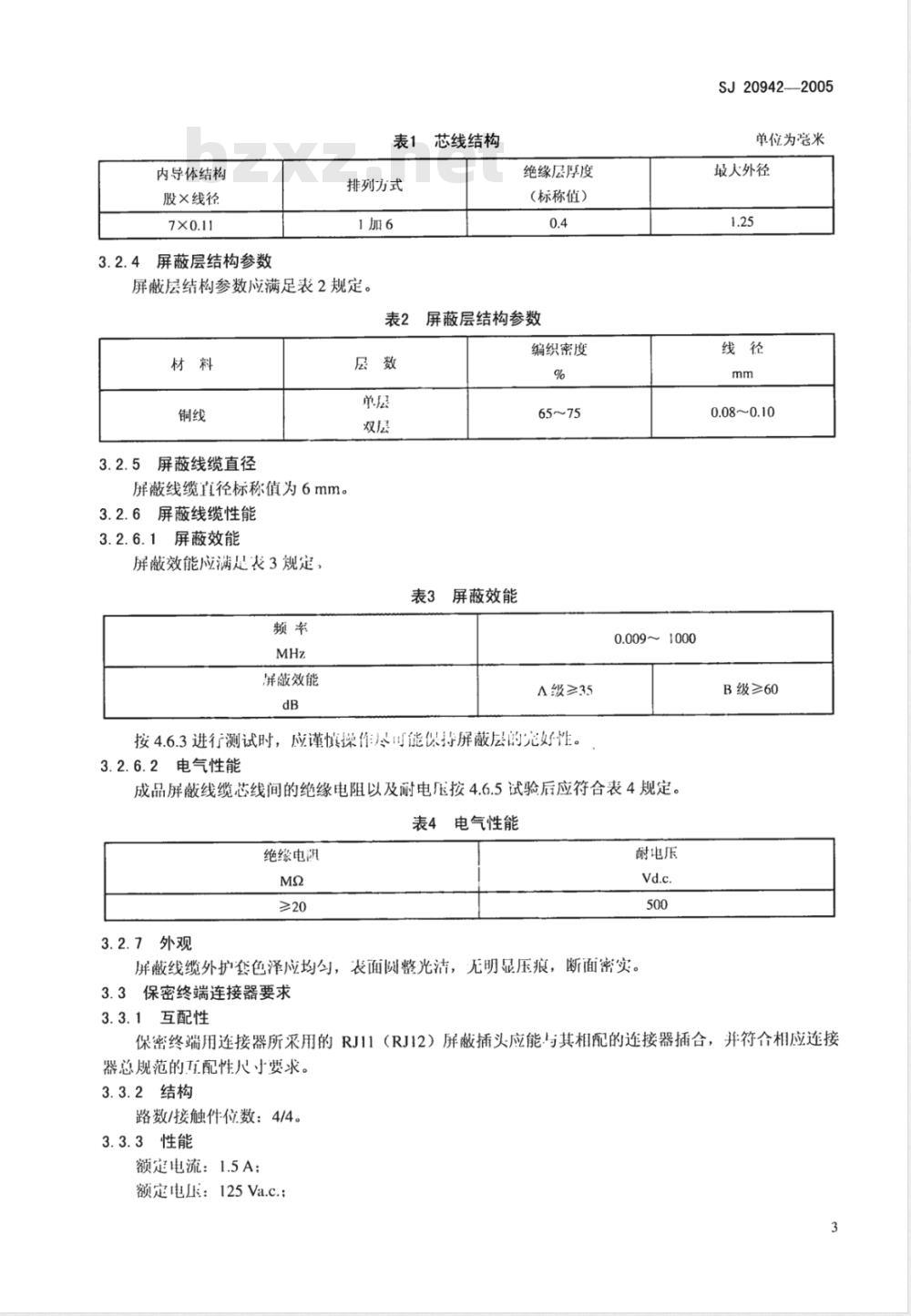

芯线结构应符合表1的规定，芯线绝缘层应光滑平整，无针孔、无杂质、无机械损伤。2
内导体结构
股×线径
屏蔽层结构参数
排列方式
屏蔽层结构参数应满足表2规定。芯线结构
绝缘层厚度
（标称值）
屏蔽层结构参数
3.2.5屏蔽线缆直径
屏蔽线缆直径标称值为6mm。
3.2.6屏蔽线缆性能
3.2.6.1屏蔽效能
屏蔽效能应满足表3规定，
屏敲效能
表3屏蔽效能
编织密度
A级≥35
按4.6.3进行测试时，应谨慎操作尽叫能保持屏蔽层的完好性。3.2.6.2电气性能
0.009~1000
成品屏蔽线缆芯线间的绝缘电阻以及耐电压按4.6.5试验后应符合表4规定。表4
电气性能
绝缘电器
3.2.7外观
耐电压
屏蔽线缆外护套色泽应均匀，表面侧整光洁，无明显压痕，断面密实。3.3保密终端连接器要求
SJ20942-—2005
单位为毫米
最大外径
0.08~0.10
B级≥60
3.3.1互配性
保密终端用连接器所采用的RJ11（RJ12）屏蔽插头应能与其相配的连接器插合，并符合相应连接器总规范的互配性尺寸要求。
3.3.2结构
路数/接触件位数：4/4。
3.3.3性能
额定电流：1.5A：
额定电压：125Va.c.;
SJ20942-2005
接触电阻：≤10m2；
温度范围：-40℃～80℃。
3.3.4材料
绝缘壳：有机玻璃；
屏蔽壳：黄铜镀锡；
接插件：锡肯铜镀金；
镀层厚度：1.3μm。
3.4终端组件的耐久性
耐久性包括拉伸性能和折弯性能，按4.6.4.1和4.6.4.2试验后，应符合下列要求：a）芯线之间、芯线及屏蔽层之间均应无短路现象；b）芯线及屏蔽层均应保持连续。3.5终端组件的环境适应性
3.5.1温度冲击
在表5规定的温度范围内应能正常工作、运输或贮存。按4.6.6的规定进行温度冲击试验后，屏蔽线缆应符合表4规定的电气性能要求。表5温/湿度条件
温度℃
湿度%
3.5.2耐湿
-55～ 85
30～ 90
贮存、运输
-55～ 85
20～ 95
在表5规定的湿度范围内应能正常工作、运输或贮存。经4.6.7规定的耐湿试验后，屏蔽线缆应符合表4规定的电气性能要求。但试验后，绝缘电阻不小于表4规定值的30%。3.5.3振动
按4.6.8的规定进行试验后，应符合：a）芯线之间、芯线及屏蔽层之间均应无短路现象；b）芯线及屏蔽层均应保持连续。3.5.4冲击
按4.6.9的规定进行试验后，应符合：a）芯线之间、芯线及屏蔽层之间均应无短路现象；b）芯线及屏蔽层均应保持连续。4质量保证规定
4.1检验责任
除合同另有规定之外，承制方应负责完成本规范所规定的所有试验。必要时订购方或上级鉴定机构有权对规范所规定的任一检验项月进行检查。4.2检验分类
检验分为以下两种：
a）鉴定检验；
b）质量一致性检验。
4.3鉴定检验
终端组件在设计和生产定型时，必须进行鉴定检验。4.3.1检验项目
鉴定检验的项目见表6。
检验程序
检验项目
结构尺寸
电气性能
屏蔽效能
温度冲法
耐久性
章条号
鉴定检验
检验方法
章条号
样本人小
SJ20942—-2005
接受判定数
鉴定检验由表6规定的项H纽成，并按所示顺序进行，样本经过一组检验含格后，再分为两组，分别进行检验。
4.3.3不合格判定
不合格样品数大于表6规定的接受判定数，则鉴定检验不合格4.4质量一致性检验
4.4.1A组（逐批）检验
连续生产的产品，每批均应出研制（生产）单位质量检验部门进行A组检验。检验应根据GJB179A-1996进行-次抽样、判断。川接受质量水半AQL值：严重缺陷为1.0：轻缺陷为2.5。缺陷分类：屏截效能不符合规定即为严重缺陷，其余为轻缺陷，A组检验的顶H见表7规定，A组检验应在同-批产品中进行。A组检验如有不合格，则次抽样不合格。
表7A组检验
检验项目
结构尺寸
电气性能
屏藏效能
4.4.2B组（周期）检验
要求章条号
检验方法章条号
严重缺陷
轻缺陷
4.4.2.1批量生产的产品，每批均应进行B组检验。连续生产的产品，至少每年进行-·次B组检验。4.4.2.2B组检验的项目见表8规定。B组检验的样品应在通过A组检验合格的产品中随机抽取，B组检验的样品大小、接收判定数见表8规定。4.4.2.3B组检验：次抽样不合格，则应从通过A组检验的交验批中，随机抽取4件进行不合格项月的复验：复验中仍有不合格，则B组检验不合格。5
SJ20942—2005
4.5包装检验
检验项目
温度冲击
耐久性
：B组检验
要求章条号
检验方法章条号
样本大小
接收判定数
在批量或连续生产时，应进行包装检验。包装检验应符合5.1及5.2的要求，在每批产品中随机抽取2件包装件进行。检验中若任何一项不符合要求，则再随机抽取4件包装件进行检验，如果仍不符合要求，则判包装不合格。
4.6检验方法
4.6.1外观
用目测法进行外观检验，以便验证其是否符合3.2.7的要求。4.6.2结构尺寸
用满足精度要求的量具进行尺寸检查。检查结果应符合3.1的要求。4.6.3屏蔽效能
按SJ20672一1998进行测试，也可参照本标准附录A中的方法进行测试试验验证。测试的结果应符合3.2.6.1的要求。
4.6.4耐久性
4.6.4.1拉伸试验
将屏蔽线缆的一端固定，水平放置，测其自然长度L，然后，水平方向拉伸屏蔽线缆的另一端，使屏蔽线缆的簧缆部分伸长至自然长度L的1.5～1.6倍，再使屏蔽线缆复原。以1200士10次/小时的速率拉伸10000次。
4.6.4.2折弯试验
水平固定RJ11（RJ12）连接器插头，折弯屏蔽线缆，使得屏蔽线缆的轴线与水平面垂直。折弯角度为180°，折弯半径为4cm，以20次/分的速率折弯200次。试验参照如图3所示。RJ11
4.6.5电气性能试验
图3折弯试验参照图
a）绝缘电阻按GJB360A--1996方法302进行试验，试验条件A；b）耐电压按GJB360A一1996方法301进行试验，试验条件为500Vd.c、持续时间为1min。4.6.6温度冲击试验
按GJB360一1996方法107试验条件A进行试验。试验后应按3.2.6.2的要求进行电气性能检测，并对试验样品的外观进行检查。4.6.7耐湿试验
按GJB360A一1996中方法106方法进行试验。试验后应对试验样品的电气性能进行检测。6
4.6.8振动试验
按GJB360A—1996中方法204、试验条件A进行振动试验。SJ20942—2005
电负荷条件：振动期间，应连续施加的工作电压及电流不超过额定值；试验后应符合3.5.3的要求。4.6.9冲击试验
按GJB360A一1996方法213、试验条件K（或试验条件J）进行冲击试验，电负荷条件：实验应连续施加的工作电压及电流不超过额定值；试验后应满足3.5.4的要求。5交货准备
5.1包装及标志
5.1.1包装袋
产品应整齐排列，放入塑料袋内，每个袋内只允许装同一规格的产品。5.1.2包装箱及标志
包装袋应装入包装箱内，每个包装箱的表面应标明以下内容：a）产品合格证、型号规格；
b）商标（如有）；
c）本规范编号；
d）包装日期；
e）生产单位及详细地址；
f）包装箱外形尺寸及重量。
5.2标签(合格证)
每箱产品均应注明有以下内容的标签：a）产品名称、型号规格；
b）制造日期或生产批号；
c）检验合格印章等。
5.3购存
仓库应通风下燥，产品贮存期为3年。SJ20942-—2005
A.1匹配三同轴测试装置的测试原理A.1.1测试原理
附录A
屏蔽效能测试方法
资料性附录
匹配同轴测试装置的测试原理如图A.1，说明如下：在该三同轴装置中，为了避免或至少减少形成骇波，内、外同轴系统在它们远端的端接是利用其共同特性阻抗等于传输线特性阻抗达到匹配，外同轴系统经由A端口并通过一具匹配变换器的侧臂直至作为功率分配器的T型接头进行馈电。在1GHz到10GHz的频率范围内，多级变换器用来使T型接头处的阻抗：分之：·Zo2变换到Zo1。在较低频率时，该变换器的效果变差。但这种作为结果的失配是允许的。假定源的阻抗恒等于Zo1，计算表明引入的总误差只有0.5dB。引入误差与不可避免的测试的不确定性相比通常是很小的，尤其在Z值自身的离散性很高的情况下，更是如此。另外，它的优点是仅有--个机械馈电装置，而且可以在整个频率范围内用同一个公式方便地计算出Z。注：鉴于同样的原因，在1GHz到10GHz的频率范围内多级变换器也可能是多余的。然而，在这样高的频率下，为避免损耗，已证明了良好匹配是相当关键的。测试
校准-
A一功率馈入连接；
B、C一测试端H
X一被测连接器对：
wedaaz03
TB、TC-一外部系统端接口具有抗阻Zax的装置：T一匹配功率分配器的T型接头：M一铁氧体环；
d-屏蔽笼；
e一示踪信号发生器或合成信号发生器：f一频谱分析仪；
g一低噪声前置放大器：
h一校准过的可变衰减器：
【功率放大器；
k一母线控制器：
n一附加的屏蔽铜编织层。
匹配三同轴试验装置的原理（最佳频率范围：1GHz到I0GHz）在T型接头处，电抗调配螺栓是必要的。SJ20942---2005
内传输线B、C两端口上由输入电压U,引起的信号电压Ue要在B、C两端口交替测量。附带说明，它们的值相等是系统对称和无方向性影响的判据，为了校准该装置，输入信号由含有--个可变衰减器的同轴传输线的独立支路馈入到与测试端相对的另一端口，即如果在B端测量U3，则信号从C端馈入，这者意味着Zo3=Z01。下面的各关系式，利用了考虑到实际精度要求的两种合理近似，即转移阻抗Zvt很小，同Zo2和Z03相比可以忽略不计，从而，同轴线和多级变换器的衰减与损耗也就可以忽略。传输电压由Ut在B、C两端口引起两个等副电压U3：U
U,=Z,·12
则：U,=
T型接头起无耗功率分配器作用，而且由于多级变换器被认为是理想的，故有：因为β=
进一步考虑到：
根据U2和12两式：
Zo2\ 2'zo
J2Z.·Za2
2Zo·Z
Z, = 2V2. JZo-Z. .
Zo2可以任意选取，以使其给出正确的匹配比。而恰当的处理方法，通常是令Zo=Zol=Z。，则：Z, =22岁·2 =22 尼·z
馈电端测量仪表由于示踪信号发生器组成。需要时可接一个功率放大器；接收端测量仪表由输入可变衰减器、低噪声前置放大器和频谱分析仪组成。如果用计算机一步一步地对信号发生器和频谱分析仪进行自由驱动控制的话，测试就可以进行得很快，但校准系统时，通过两个衰减器对总衰减量的分配可得到一个关于随机噪声和剩余寄生器耦合得最佳方案。端口C必须端接正确，而且B、C两端口一般需要具有铜编织成得附加屏蔽装置。对于性能很好得、屏蔽效率高得产品，建议使用图A.1中示出的屏蔽笼（法拉第屏蔽笼）。必须利用与连接器外部尺寸相同得整体硬质金属外壳（例如铜管）代替被测连接器对来检查试验装置得极限容量。
A.1.21kHz至10GHz频率范围内匹配三同轴装置的实际结构9
