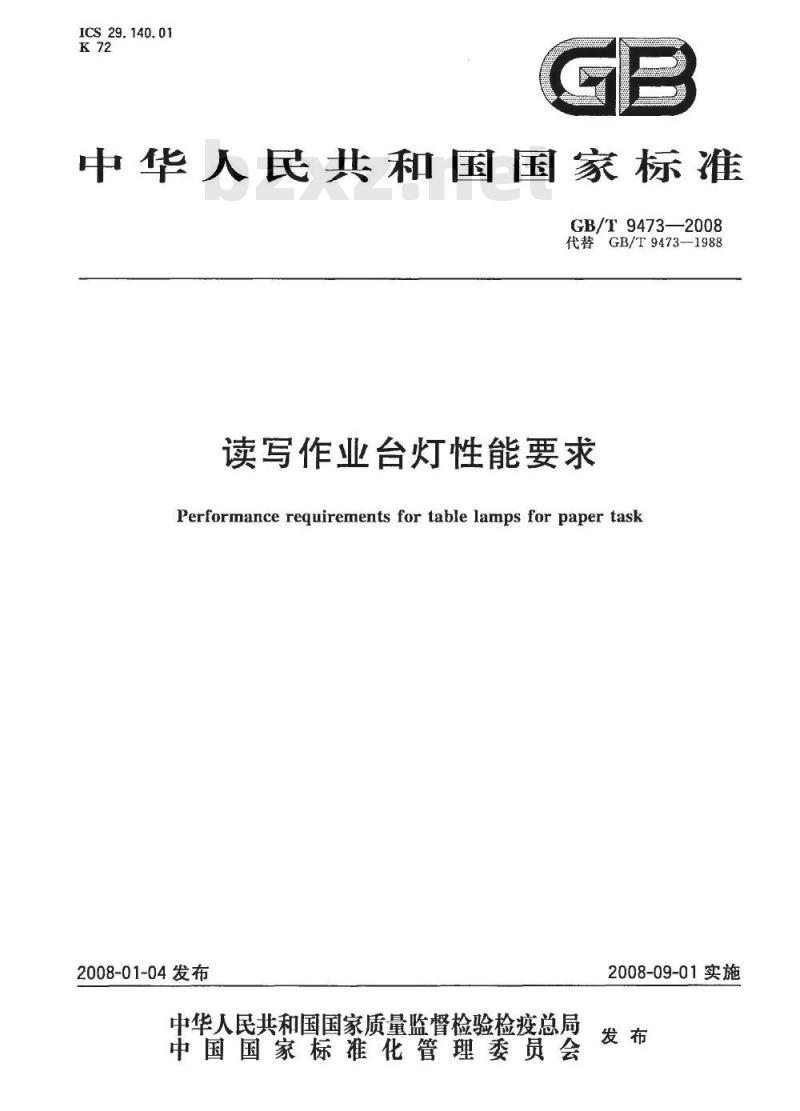

ICS29.140.01
中华人民共和国国家标准
GB/T9473—2008
代替GB/T9473—1988
读写作业台灯性能要求
Performance requirements for table lamps for paper task2008-01-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

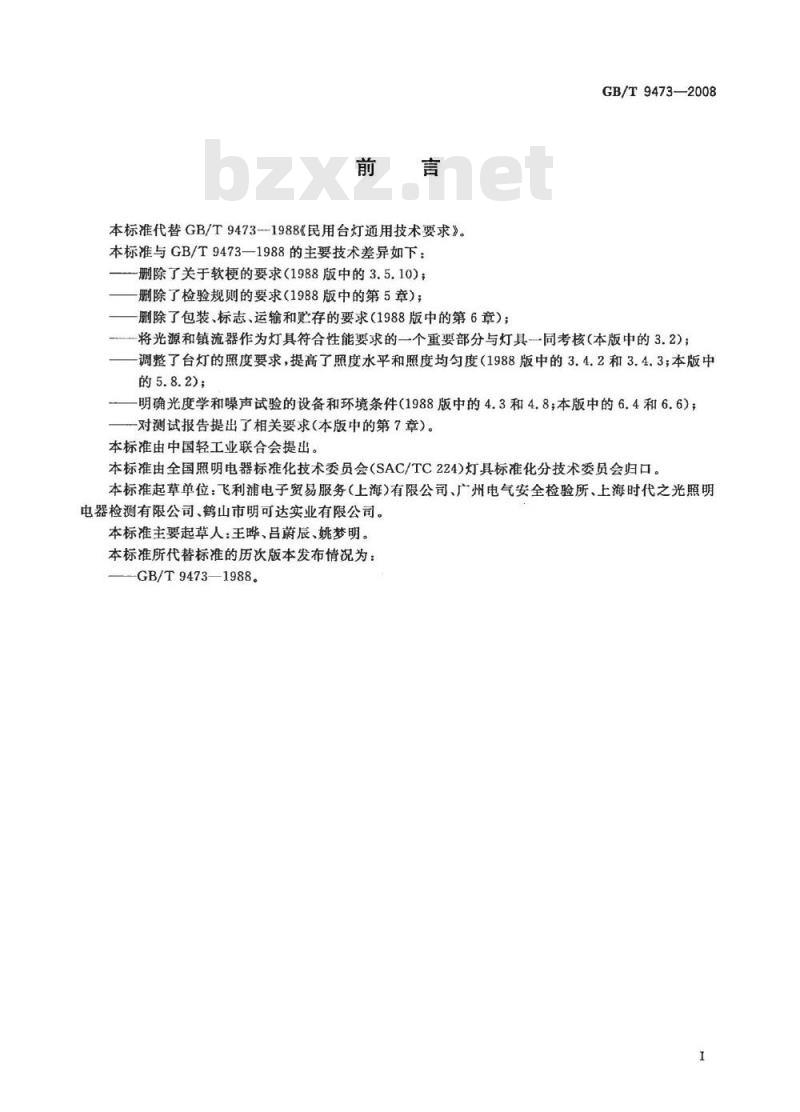

本标准代替GB/T9473--1988《民用台灯通用技术要求》。本标准与GB/T9473—1988的主要技术差异如下：删除了关于软梗的要求（1988版中的3.5.10)；删除了检验规则的要求（1988版中的第5章）；删除了包装、标志、运输和贮存的要求（1988版中的第6章）；GB/T9473—2008
将光源和镇流器作为灯具符合性能要求的一个重要部分与灯具一同考核（本版中的3.2）；调整了台灯的照度要求，提高了照度水平和照度均匀度（1988版中的3.4.2和3.4.3；本版中的5.8.2)；
明确光度学和噪声试验的设备和环境条件（1988版中的4.3和4.8；本版中的6.4和6.6）；-对测试报告提出了相关要求（本版中的第7章）。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）灯具标准化分技术委员会归口。本标准起草单位：飞利浦电子贸易服务（上海）有限公司、广州电气安全检验所、上海时代之光照明电器检测有限公司、鹤山市明可达实业有限公司。本标准主要起草人：王哗、吕蔚辰、姚梦明。本标准所代替标准的历次版本发布情况为：GB/T9473—1988。免费标准bzxz.net

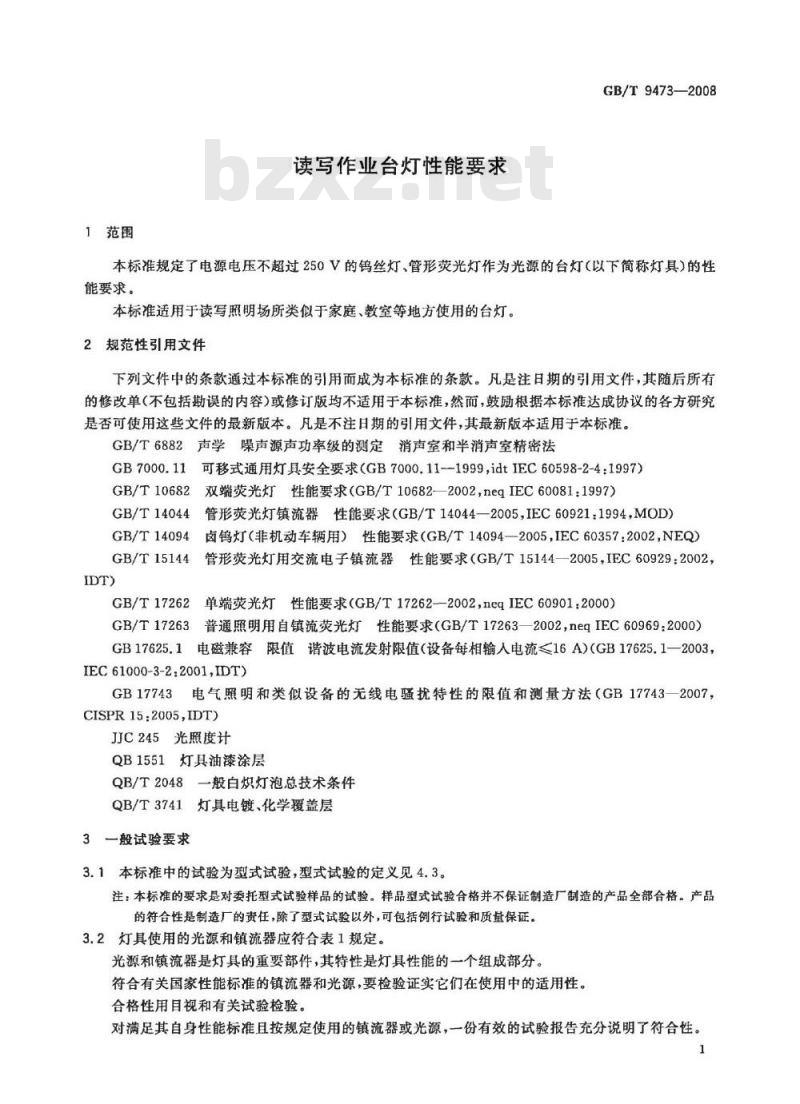

1范围
读写作业台灯性能要求
GB/T9473—2008
本标准规定了电源电压不超过250V的钨丝灯、管形荧光灯作为光源的台灯（以下简称灯具）的性能要求。
本标准适用于读写照明场所类似于家庭、教室等地方使用的台灯。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6882声学噪声源声功率级的测定消声室和半消声室精密法GB7000.11可移式通用灯具安全要求（GB7000.11--1999，idtIEC60598-2-4：1997）GB/T10682
双端荧光灯性能要求（GB/T10682-—2002，neqIEC60081：1997）GB/T14044
管形荧光灯镇流器性能要求（GB/T14044—2005，IEC60921：1994，MOD）GB/T14094
GB/T15144
GB/T17262
GB/T17263
卤钨灯（非机动车辆用）性能要求（GB/T14094--2005，IEC60357：2002，NEQ）管形荧光灯用交流电子镇流器性能要求（GB/T15144-2005，IEC60929：2002，单端荧光灯性能要求（GB/T17262-2002，neqIEC60901：2000）普通照明用自镇流荧光灯性能要求（GB/T17263—2002，neqIEC60969:2000）GB17625.1电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A)(GB17625.1—2003，IEC61000-3-2：2001,IDT)
GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法（GB17743一2007，CISPR15:2005,IDT)
JJC245光照度计
QB1551灯具油漆涂层
QB/T2048
一般白炽灯泡总技术条件
QB/T3741灯具电镀、化学覆盖层3一般试验要求
3.1本标准中的试验为型式试验，型式试验的定义见4.3。注：本标准的要求是对委托型式试验样品的试验。样品型式试验合格并不保证制造厂制造的产品全部合格。产品的符合性是制造厂的责任，除了型式试验以外，可包括例行试验和质量保证。3.2灯具使用的光源和镇流器应符合表1规定。光源和镇流器是灯具的重要部件，其特性是灯具性能的一个组成部分。符合有关国家性能标准的镇流器和光源，要检验证实它们在使用中的适用性。合格性用目视和有关试验检验。对满足其自身性能标准且按规定使用的镇流器或光源，一份有效的试验报告充分说明了符合性。GB/T9473—2008
光源种类
钨丝灯
管形荧光灯

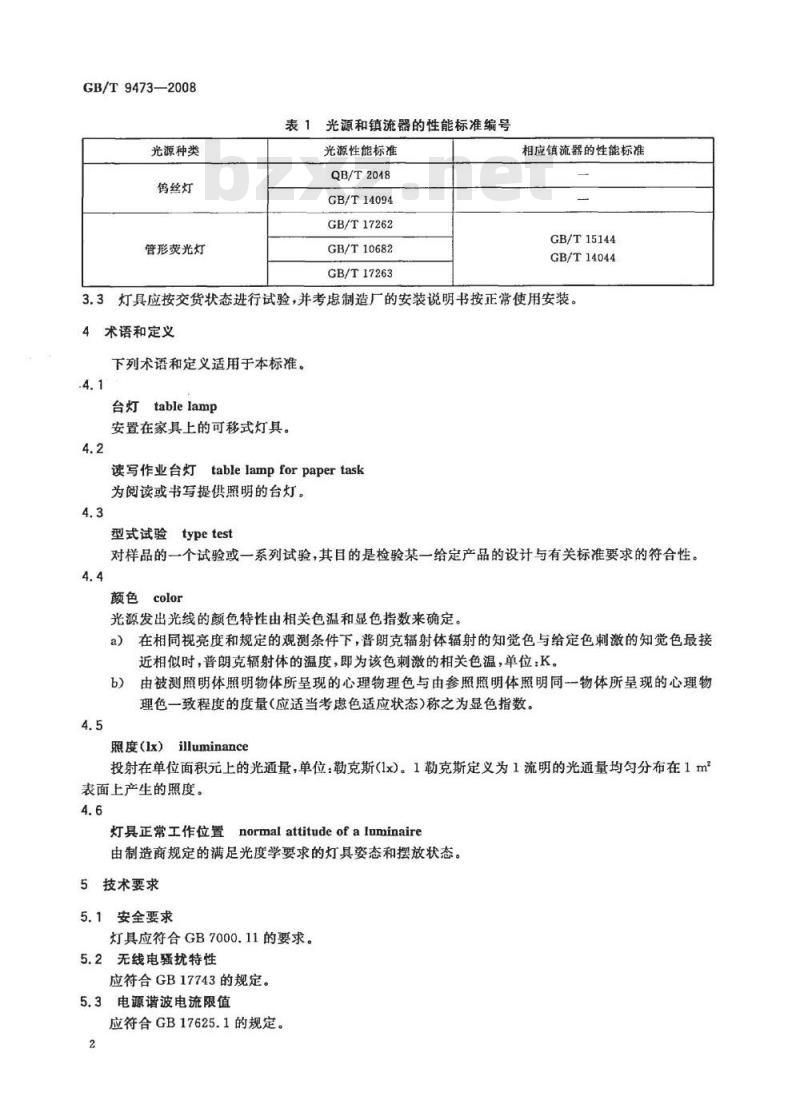

表1光源和镇流器的性能标准编号光源性能标准
QB/T2048
GB/T14094
GB/T17262
GB/T10682
GB/T17263
相应镇流器的性能标准
GB/T15144
GB/T14044
3.3灯具应按交货状态进行试验，并考虑制造厂的安装说明书按正常使用安装。4术语和定义
下列术语和定义适用于本标准。.4.1
台灯tablelamp
安置在家具上的可移式灯具。
读写作业台灯tablelampforpapertask为阅读或书写提供照明的台灯。4.3
型式试验typetest
对样品的一个试验或一系列试验，其目的是检验某一给定产品的设计与有关标准要求的符合性。4.4
颜色color
光源发出光线的颜色特性由相关色温和显色指数来确定。a）在相同视亮度和规定的观测条件下，普朗克辐射体辐射的知觉色与给定色刺激的知觉色最接近相似时，普朗克辐射体的温度，即为该色刺激的相关色温，单位：K。由被测照明体照明物体所呈现的心理物理色与由参照照明体照明同一物体所呈现的心理物b)
理色一致程度的度量（应适当考虑色适应状态）称之为显色指数。4.5
照度（Ix）illuminance
投射在单位面积元上的光通量，单位：勒克斯（1x）。1勒克斯定义为1流明的光通量均匀分布在1m表面上产生的照度。
灯具正常工作位置normal attitudeofaluminaire由制造商规定的满足光度学要求的灯具姿态和摆放状态。5技术要求
5.1安全要求
灯具应符合GB7000.11的要求。
5.2无线电骚扰特性
应符合GB17743的规定。
5.3电源谐波电流限值
应符合GB17625.1的规定。

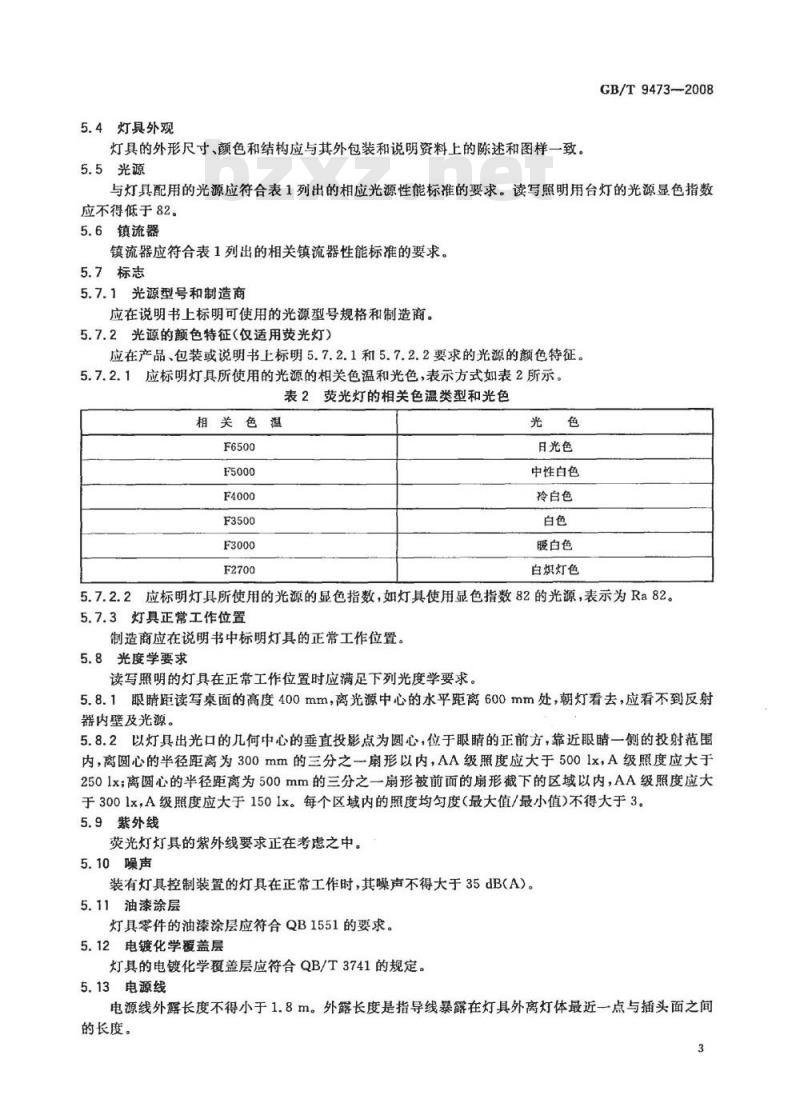

5.4灯具外观
灯具的外形尺寸、颜色和结构应与其外包装和说明资料上的陈述和图样一致。5.5光源
GB/T9473-2008
与灯具配用的光源应符合表1列出的相应光源性能标准的要求。读写照明用台灯的光源显色指数应不得低于82。
5.6镇流器
镇流器应符合表1列出的相关镇流器性能标准的要求。5.7标志
5.7.1光源型号和制造商
应在说明书上标明可使用的光源型号规格和制造商。5.7.2光源的颜色特征（仅适用荧光灯）应在产品、包装或说明书上标明5.7.2.1和5.7.2.2要求的光源的颜色特征。5.7.2.1应标明灯具所使用的光源的相关色温和光色，表示方式如表2所示。表2荧光灯的相关色温类型和光色相关色温
日光色
中性白色
冷白色
暖白色
白炽灯色
5.7.2.2应标明灯具所使用的光源的显色指数，如灯具使用显色指数82的光源，表示为Ra82。5.7.3灯具正常工作位置
制造商应在说明书中标明灯具的正常工作位置。5.8光度学要求
读写照明的灯具在正常工作位置时应满足下列光度学要求。5.8.1眼晴距读写桌面的高度400mm，离光源中心的水平距离600mm处，朝灯看去，应看不到反射器内壁及光源。
5.8.2以灯具出光口的几何中心的垂直投影点为圆心，位于眼晴的正前方，靠近眼晴一侧的投射范围内，离圆心的半径距离为300mm的三分之一扇形以内，AA级照度应大于5001x，A级照度应大于2501x；离圆心的半径距离为500mm的三分之一扇形被前面的扇形截下的区域以内，AA级照度应大于3001x，A级照度应大于1501x。每个区域内的照度均匀度（最大值/最小值）不得大于3。5.9紫外线
荧光灯灯具的紫外线要求正在考患之中。5.10噪声
装有灯具控制装置的灯具在正常工作时，其噪声不得大于35dB（A）。5.11油漆涂层
灯具零件的油漆涂层应符合QB1551的要求。5.12电镀化学覆盖层
灯具的电镀化学覆盖层应符合QB/T3741的规定。5.13电源线
电源线外露长度不得小于1.8m。外露长度是指导线暴露在灯具外离灯体最近一点与插头面之间的长度。
GB/T9473—-2008
6试验方法
6.1灯具外观、颜色和结构(5.4)灯具的外形尺寸、颜色和结构可用外观法检验。6.2标志(5.7)
标志可用外观法检验。
6.3油漆涂层（5.11)
油漆涂件可用外观法检验。
6.4电镀化学覆盖层（5.12)
电镀化学覆盖层可用外观法检验。6.5光源的性能测试（5.5）
应按相应的光源性能标准的试验方法进行。6.6镇流器的性能测试（5.6）
应按相应的镇流器性能标准的试验方法进行。6.7光度学试验的一般要求
6.7.1试验环境条件
试验应在无对流气流，空气相对湿度不大于65%，管形和紧凑型荧光灯的灯具需在环境温度为25℃土1℃的室内进行，钨丝光源在环境温度为20℃～27℃的室内进行。6.7.2试验电压和频率
试验电源电压和频率误差应保持在标称值的士0.2%以内。6.7.3电源电压波形
电源电压的谐波总含量不得大于3%。6.7.4仪表特性
所用电工仪表的准确度不得低于0.2级。6.8光度学要求
光度测试以前应对光源进行老练。荧光灯的老练：至少100h，镇流器应依照相关的光源性能标准，在额定电压下，每24h关闭最少8次，关闭时间10min。光源的老练位置：水平或依照相关的光源性能标准。白炽灯的老练：在额定电压下，时间是额定寿命的1%（或者额定寿命短于100h为1h）。燃点位置：垂直，灯头在上，光源制造商另外指定的除外。将灯具以正常工作位置安置在水平桌面上，在额定电压下正常点亮，待光源燃点稳定后进行测量。6.8.1遮光性试验(5.8.1)
眼睛距水平桌面的高度400mm，离光源中心水平距离600mm处，朝灯看去，如图1所示。600mm
眼晴位置
图1遮光性试验的眼晴位置
6.8.2照度试验(5.8.2)
GB/T9473--2008
以灯具出光口的几何中心的垂直投影点为圆心，位于眼的正前方，在灯具的投射范围内，离圆心的半径距离为500mm的三分之一扇形内，以30°为间隔，在半径线上进行照度测量，测试间隔为100mm，包括圆心，如图2所示。照度的测量仪器应符合JJC245的要求。圆心
R=300mn
R=500mm
图2照度试验的布点方式
6.9噪声试验要求
噪声试验的测试室要求和方法应符合GB/T6882和本标准6.7.1～6.7.4及6.8的规定。6.9.1试验环境条件
试验应在无对流气流，环境温度为20℃～27℃的室内进行，空气相对湿度不大于65%。6.9.2试验电压和频率
试验电源电压和频率误差应保持在标称值的土0.5%以内。6.9.3电源电压波形
电源电压的谐波总含量不得大于3%。6.9.4仪表特性
所用电工仪表的准确度不低于0.5级。6.10噪声试验（5.10)
在半消音室中，将灯具处于工作状态，放在厚度不大于15mm的层压木质板上，在离台灯噪声源中心距离100mm处，测定所发生的噪声，如图3所示。测试点
图3噪声试验的测试位置
7测试报告
含有光度学测试内容的试验报告应含有灯具及其光学部件的信息。7.1灯具及其部件的描述
生产厂的名称、产品型号；
用于识别或者具体描述灯具的照片和文字，包括对光学部件的描述，比如，折射器、反射器等；其他重要信息，包括样本选择的方式。5
GB/T9473-2008
辅助设备的措述（镇流器、电容器、启动器）7.2
-生产厂的名称、产品型号；
电路类型，
一额定电压、功率和频率。
7.3测试光源的描述
生产厂的名称、产品型号；
额定功率、光源形状和灯头类型；光源数和选择方式。
7.4测试条件的描述
测试电压和频率；
灯具出光口的高度（灯具出光口的最低点相对于桌面的高度）。6
