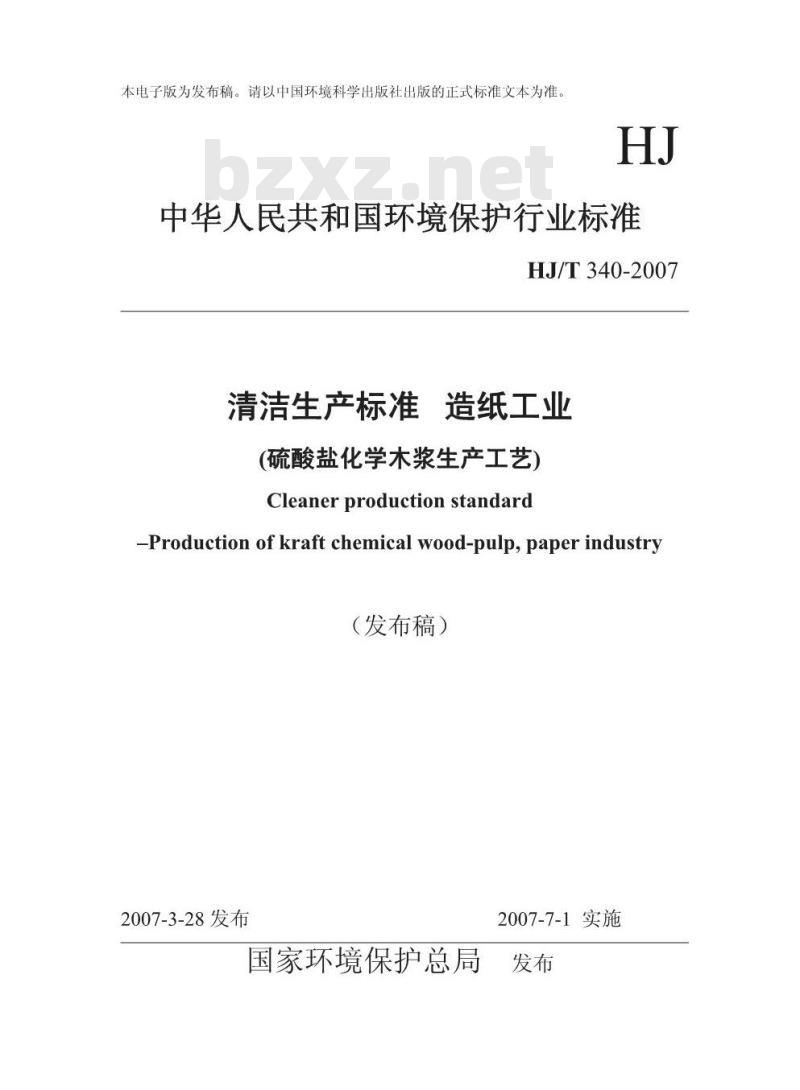

【环境保护行业标准(HJ)】 清洁生产标准 造纸工业(硫酸盐化学木浆生产工艺)

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。HJ
中华人民共和国环境保护行业标准HJ/T340-2007
清洁生产标准
造纸工业
（硫酸盐化学木浆生产工艺）
Cleaner production standard
-Productionofkraftchemical wood-pulp,paperindustry（发布稿）
2007-3-28发布
国家环境保护总局
2007-7-1实施
HJ/Txx-200X

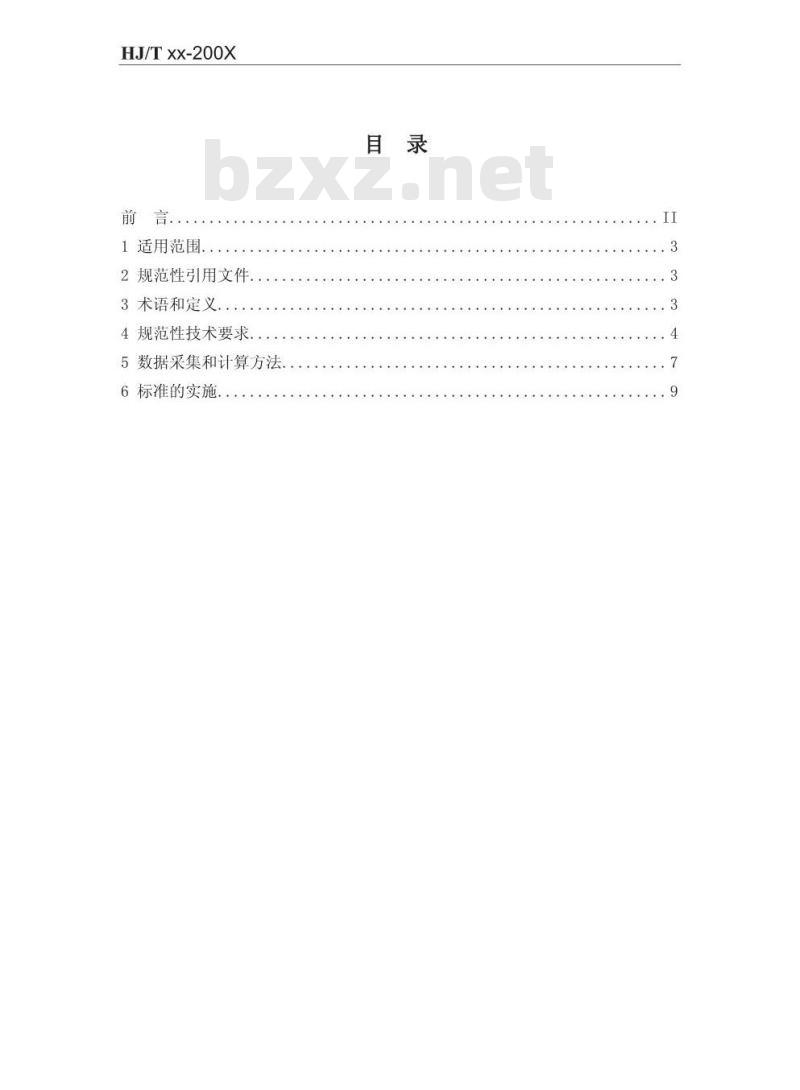

前言。
1适用范围.
2规范性引用文件
3术语和定义
4规范性技术要求.
5数据采集和计算方法.
6标准的实施.
HJ/TxX-200X

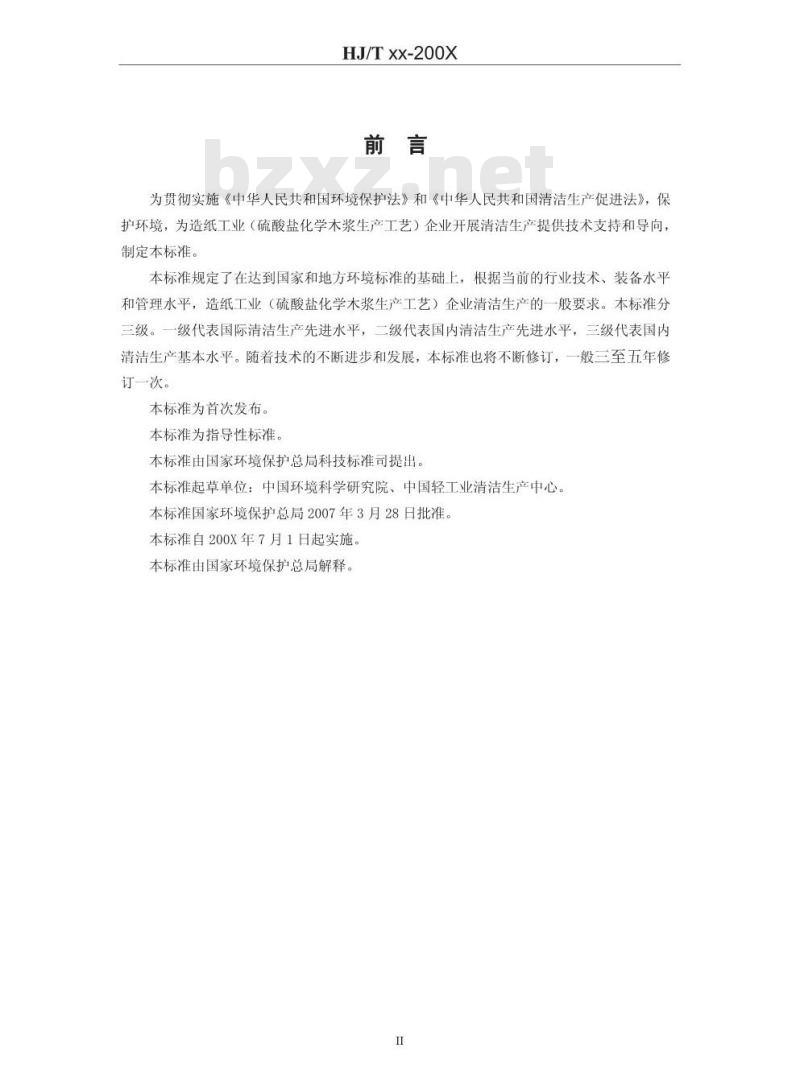

为贯彻实施《中华人民共和国环境保护法》和《中华人民共和国清洁生产促进法》，保护环境，为造纸工业（硫酸盐化学木浆生产工艺）企业开展清洁生产提供技术支持和导向，制定本标准。
本标准规定了在达到国家和地方环境标准的基础上，根据当前的行业技术、装备水平和管理水平，造纸工业（硫酸盐化学木浆生产工艺）企业清洁生产的一般要求。本标准分三级。一级代表国际清洁生产先进水平，二级代表国内清洁生产先进水平，三级代表国内清洁生产基本水平。随着技术的不断进步和发展，本标准也将不断修订，一般三至五年修订一次。
本标准为首次发布。
本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境科学研究院、中国轻工业清洁生产中心。本标准国家环境保护总局2007年3月28日批准。本标准自200X年7月1日起实施。本标准由国家环境保护总局解释。I

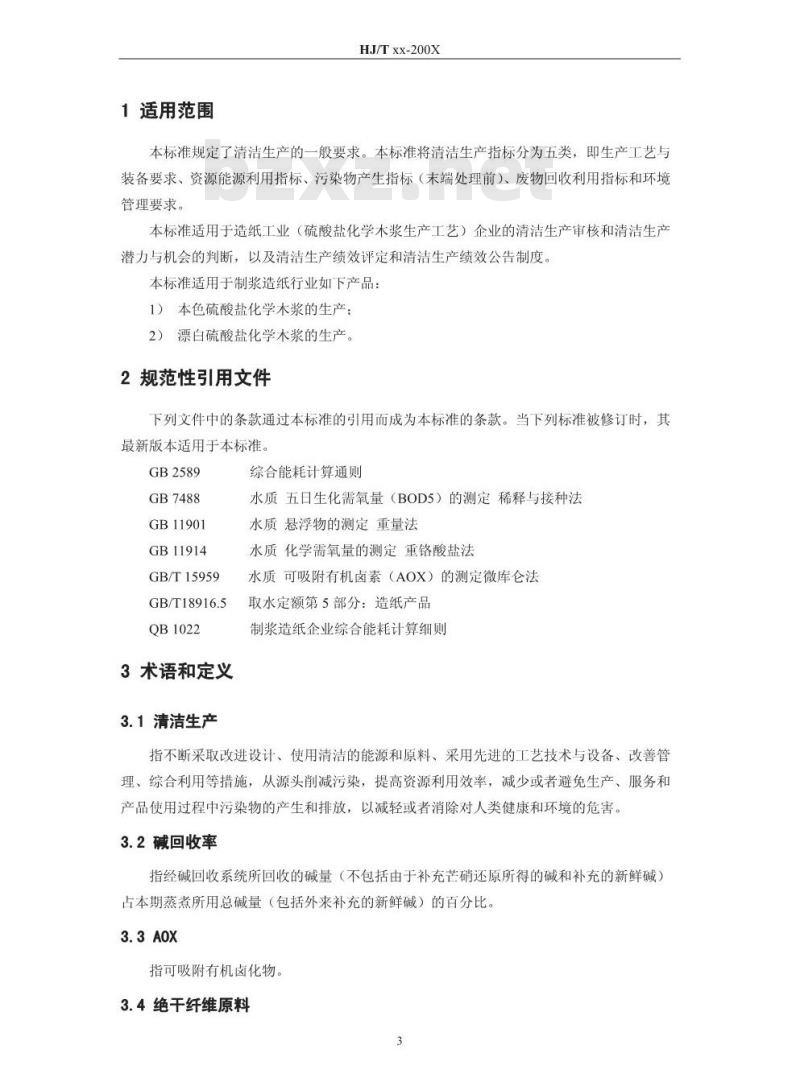

1适用范围
HJ/Txx-200X
本标准规定了清洁生产的一般要求。本标准将清洁生产指标分为五类，即生产工艺与装备要求、资源能源利用指标、污染物产生指标（未端处理前）、废物回收利用指标和环境管理要求。
本标准适用于造纸工业（硫酸盐化学木浆生产工艺）企业的清洁生产审核和清洁生产潜力与机会的判断，以及清洁生产绩效评定和清洁生产绩效公告制度。本标准适用于制浆造纸行业如下产品：1）本色硫酸盐化学木浆的生产；2）漂白硫酸盐化学木浆的生产。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。当下列标准被修订时，其最新版本适用于本标准。
GB2589
GB7488
GB11901
GB11914
GB/T15959
GB/T18916.5
QB1022
3术语和定义
3.1清洁生产
综合能耗计算通则
水质五日生化需氧量（BOD5）的测定稀释与接种法水质悬浮物的测定重量法
水质化学需氧量的测定重铬酸盐法水质可吸附有机卤素（AOX）的测定微库仑法取水定额第5部分：造纸产品
制浆造纸企业综合能耗计算细则指不断采取改进设计、使用清洁的能源和原料、采用先进的工艺技术与设备、改善管理、综合利用等措施，从源头削减污染，提高资源利用效率，减少或者避免生产、服务和产品使用过程中污染物的产生和排放，以减轻或者消除对人类健康和环境的危害。3.2碱回收率
指经碱回收系统所回收的碱量（不包括由于补充芒硝还原所得的碱和补充的新鲜碱）占本期蒸煮所用总碱量（包括外来补充的新鲜碱）的百分比。3.3 AOX
指可吸附有机卤化物。

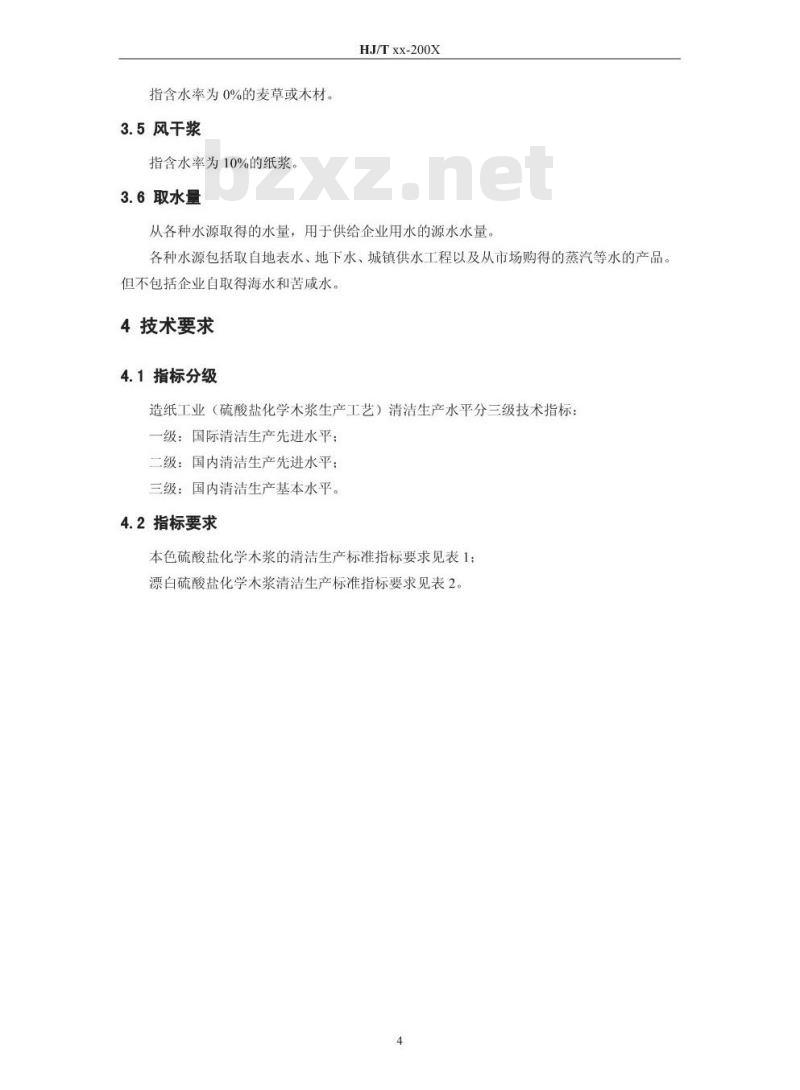

3.4绝干纤维原料
指含水率为0%的麦草或木材。
3.5风干浆
指含水率为10%的纸浆。
3.6取水量
HJ/Txx-200X
从各种水源取得的水量，用于供给企业用水的源水水量。各种水源包括取自地表水、地下水、城镇供水工程以及从市场购得的蒸汽等水的产品。但不包括企业自取得海水和苦咸水。4技术要求
4.1指标分级
造纸工业（硫酸盐化学木浆生产工艺）清洁生产水平分三级技术指标：一级：国际清洁生产先进水平：二级：国内清洁生产先进水平：三级：国内清洁生产基本水平。4.2指标要求
本色硫酸盐化学木浆的清洁生产标准指标要求见表1：漂白硫酸盐化学木浆清洁生产标准指标要求见表24
清洁生产指标等级
一、生产工艺与装备要求
5.碱回收
二、资源能源利用指标
1.取水量（m/Adt）
2．综合能耗（外购能源）kg
（标煤）/Adt
3.纤维原料（绝干）消耗量
（不带皮原木和木片）t/Adt
三、污染物产生指标
1.废水产生量（m/Adt）
2.COD产生量（kg/Adt）
3.BODs产生量（kg/Adt）
4.SS产生量（kg/Adt）
四、废物回收利用指标
白泥综合利用率（%）
水的重复利用率（%）
黑液提取率（%）
4.碱回收率（%）
5.备料渣（指木屑等）综合利
用率（%）
6.污泥综合利用率（%）
五、环境管理要求
1，环境法律法规标准
2．清洁生产审核
3.环境管理制度
HJ/Txx-200X
本色硫酸盐化学木浆清洁生产标准指标要求一级
全封闭压力筛选
降膜蒸发器、低臭燃烧
炉、预挂式过滤机、有
热电联产、松节油、罗
塔油的回收
≤400
干法剥皮，冲洗水循环利用
低能耗连续或间歇蒸煮
多段逆流洗涤
压力筛选
降膜蒸发器、预挂式过
滤机、有热电联产、松
节油、罗塔油的回收
≤450
改进传统的筛选
碱回收设施配套齐全，
运行正常
≤550
符合国家有关环境法律、法规，污染物排放达到国家和地方排放标准、总量控制和排污许可证管理要求。按照国家环境保护总局“清洁生产审核暂行办法”的要求进行了清洁生产审核，并全部实施了无、低费方案。按照IS014001建立并
运行环境管理体系，环bZxz.net
境管理手册、程序文件
及作业文件齐备
环境管理制度健全，原始记录及统计数据齐全有效
生产工艺用水、电、汽管
5.固体废物处理处置
注：①Adt指吨风干浆。
HJ/Txx-200X
安装计量仪表，并制定
严格定量考核制度
对主要环节进行计量，
并制定定量考核制度
对主要用水、电、汽环
节进行计量
对一般废物进行要善处理，对危险废物按照有关要求进行无害化处置。表2
清洁生产指标等级
一、生产工艺与装备要求
漂白硫酸盐化学木浆清洁生产分级指标一级
全封闭压力筛选
氧脱木素，无元素氯
6.碱回收
二、资源能源利用指标
1.取水量（m/Adt）
2.综合能耗（外购能源）kg
（标煤）/Adt
3.纤维原料（绝干）消耗量
（不带皮原木和木片）t/Adt
三、污染物产生指标
废水产生量（m/Adt）
2.CODe产生量（kg/Adt）
3.BOD.产生量（kg/Adt）
4.SS产生量（kg/Adt）
5.AOx产生量（kg/Adt）
四、资源综合利用指标
白泥综合利用率（%）
2.水的重复利用率（%）
3.黑液提取率（%）
4.碱回收率（%）
备料渣（指木屑等）综合
利用率 （%）
6.污泥综合利用率（%）
五、环境管理要求
（ECF）或全无氯（TCF）
降膜蒸发器、低臭燃烧
炉、预挂式过滤机、有
热电联产、松节油、罗
塔油的回收
≤500
干法剥皮，冲洗水循环利用
低能耗连续或间歇蒸煮
多段逆流洗涤
压力筛选
氧脱木素，ECF或二氧
化氯替代部分氯多段
降膜蒸发器、低臭燃烧
炉、预挂式过滤机、有
热电联产、松节油、罗
塔油的回收
≤550
改进传统的筛选
ECF或过氧化氢替代部
分氯多段漂白
碱回收设施配套齐全，
运行正常
≤650
≤100
环境法律法规标准
2.清洁生产审核
3.环境管理制度
4.生产工艺用水、电、汽管
5.固体废物处理处置
注：①Adt指吨风干浆。
HJ/Txx-200X
符合国家和地方有关环境法律、法规，污染物排放达到国家和地方排放标准、总量控制和排污许可证管理要求。按照国家环境保护总局“清洁生产审核暂行办法”的要求进行了清洁生产审核，并全部实施了无、低费方案。按照IS014001建立并
运行环境管理体系，环
境管理手册、程序文件
及作业文件齐备
安装计量仪表，并制定
严格定量考核制度
环境管理制度健全，原始记录及统计数据齐全有效
对主要环节进行计量，
并制定定量考核制度
对主要用水、电、汽环
节进行计量
对一般废物进行妥善处理，对危险废物按照有关要求进行无害化处置。5数据采集和计算方法
5.1监测方法
本标准各项指标的采样和监测按照国家标准监测方法执行。GB7488
GB11901
GB11914
GB/T15959
水质五日生化需氧量（BOD5）的测定稀释与接种法水质悬浮物的测定重量法
水质化学需氧量的测定重铬酸盐法水质可吸附有机卤素（AOX）的测定微库仑法若生产为间歇性生产，应至少选取三个以上生产周期进行数据分析。若生产为连续性生产，每个采样点应至少选取三组以上样品进行数据分析。5.2统计核算
污染物产生指标系指末端处理之前的指标，以监测的年日均值进行核算。取水量数据可按日均值统计，应分别在监测各个车间或装置的排水后进行累计，并和总集水口的数据进行对比，两者相差不能超过10%。5.3计算方法
以下给出各项指标的计算方法
5.3.1取水量
企业生产单位产品需要从各种水源所取得的水量计算如下：
式中：
Vui单位产品取水量，单位为立方米每吨（m3/t）7
HJ/Txx-200X
一在一定计量时间内产品生产取水量，单位为立方米（m3）Vi
Q——在一定计量时间内产品产量，单位为吨（t)5.3.2单位产品综合能耗
式中：
单位产品综合能耗，单位为吨标煤每吨（t/t）Eui
Vi一在一定计量时间内产品生产的综合能耗，单位为吨标煤（t）Q——在一定计量时间内产品产量，单位为吨（t）综合能耗是制浆造纸企业在计划统计期内，对实际消耗的各种能源实物量按规定的计算方法和单位分别折算为一次能源后的总和。综合能耗主要包括一次能源（如煤、石油、天然气等）、二次能源（如蒸汽、电力等）和直接用于生产的能耗工质（如冷却水、压缩空气等），但不包括用于动力消耗（如发电、锅炉等）的能耗工质。具体综合能耗按照制浆造纸企业综合能耗计算细则（QB102291）计算。5.3.3碱回收率
A-ao×100
式中：
碱回收量（%）
本期回收碱量（kg）
本期补充芒硝的产碱量（kg）
（3）
本期制浆（氯漂工艺之前）生产过程的总用碱量（kg）5.3.4黑液提取率
式中：
-1-p+M
RL一一本期制浆生产过程黑液提取率（%）..(4)
TS一本期每吨收获浆（指截止到某一制浆过程得到的浆料）送蒸发工段黑液中的溶解性固形物（t/t）
本期收获浆（同上）的总得率（%）p—本期每吨收获浆（同上）的总浆渣产生量（t/t）M—本期每吨收获浆（同上）的总用碱量（t/t）5.3.5纤维原料（绝干）消耗量
式中：
HJ/T xx-200X
单位产品纤维原料消耗量，单位为吨每吨（t/t）一在一定计量时间内产品生产纤维原料消耗量，单位为吨（t）Q在一定计量时间内产品产量，单位为吨（t）5.3.7水的重复利用率
式中：
水的重复利用率，（%）
在一定计量时间内产品生产重复用水量，单位为立方米（m3）在一定计量时间内产品生产取水量，单位为立方米（m3）5.3.8白泥综合利用率
式中：
白泥综合利用率（%）
本期绝干白泥排放量（kg）
本期绝干白泥总产生量（kg）
5.3.9备料渣（指木屑等）综合利用率IH
式中：
式中：
备料渣综合利用率，（%）
本期备料渣总产生量，单位为千克（kg）本期备料渣综合利用量，单位为千克（kg）污泥综合利用率
污泥综合利用率，（%）
本期污泥总产生量，单位为千克（kg）P一本期污泥综合利用量，单位为千克（kg）6标准的实施
本标准由各级人民政府环境保护行政主管部门负责监督实施。9
