【通信行业标准(YD)】 光纤线路自动切换保护装置技术条件

ICS3318020

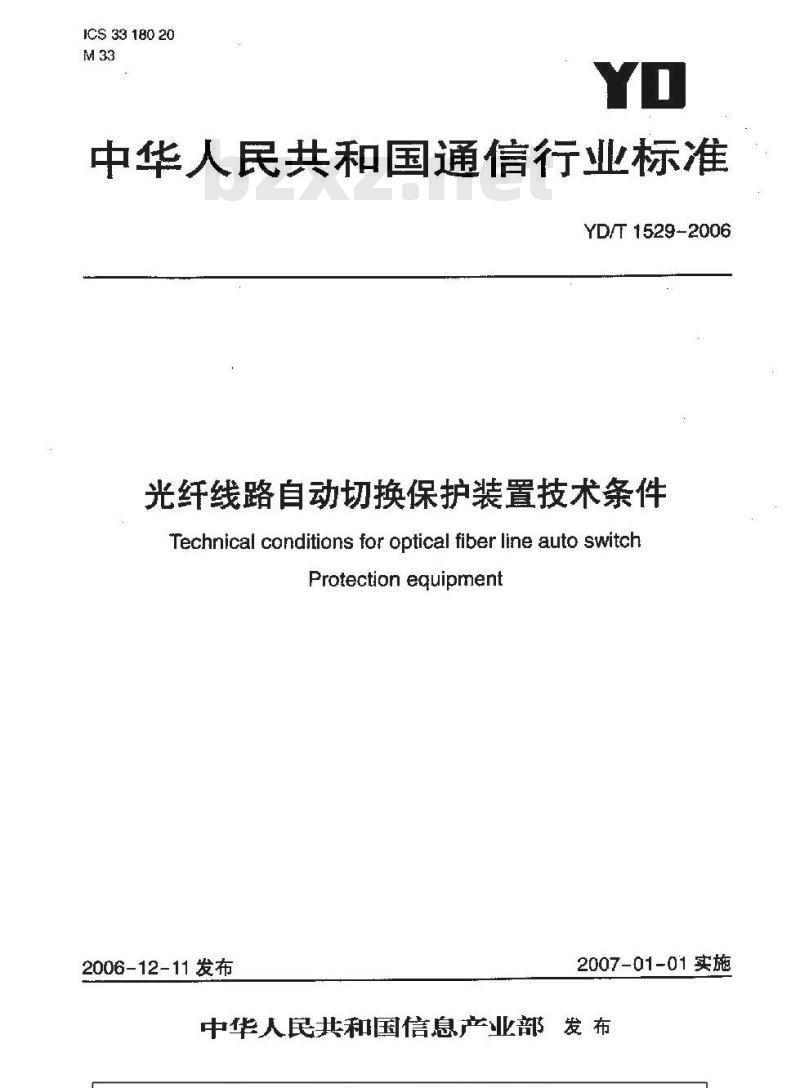

中华人民共和国通信行业标准
YD/T 1529-2006
光纤线路自动切换保护装置技术条件Technical conditions for optical fiber line auto switchProtectionequipment
2006-12-11发布
2007-01-01实施
中华人民共和国信息产业部发布前言．

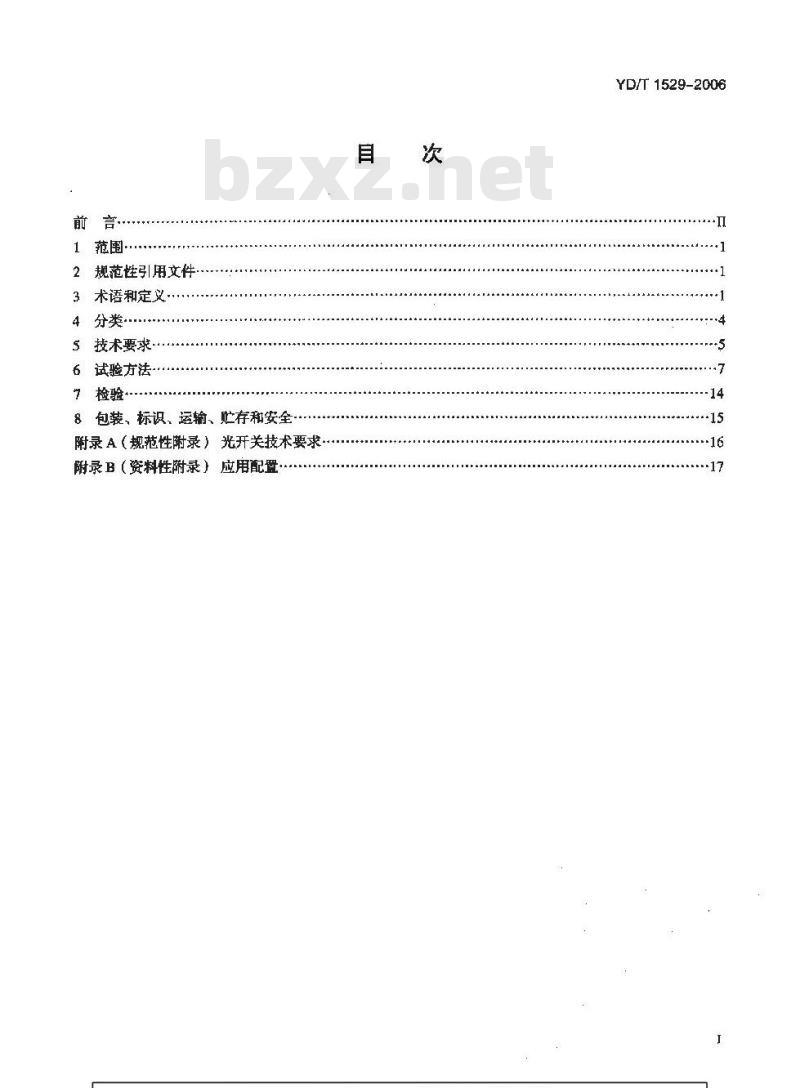

1范围·
2规范性引用文件
3术语和定义
4．分类
5技术要求…·
6试验方法·
8包装、标识，运输、忙存和安全附录A（规范性附录）光开关技术要求·附录B（资料性附录）应用配置
YD/T1529-2006
YD/T1529-2006

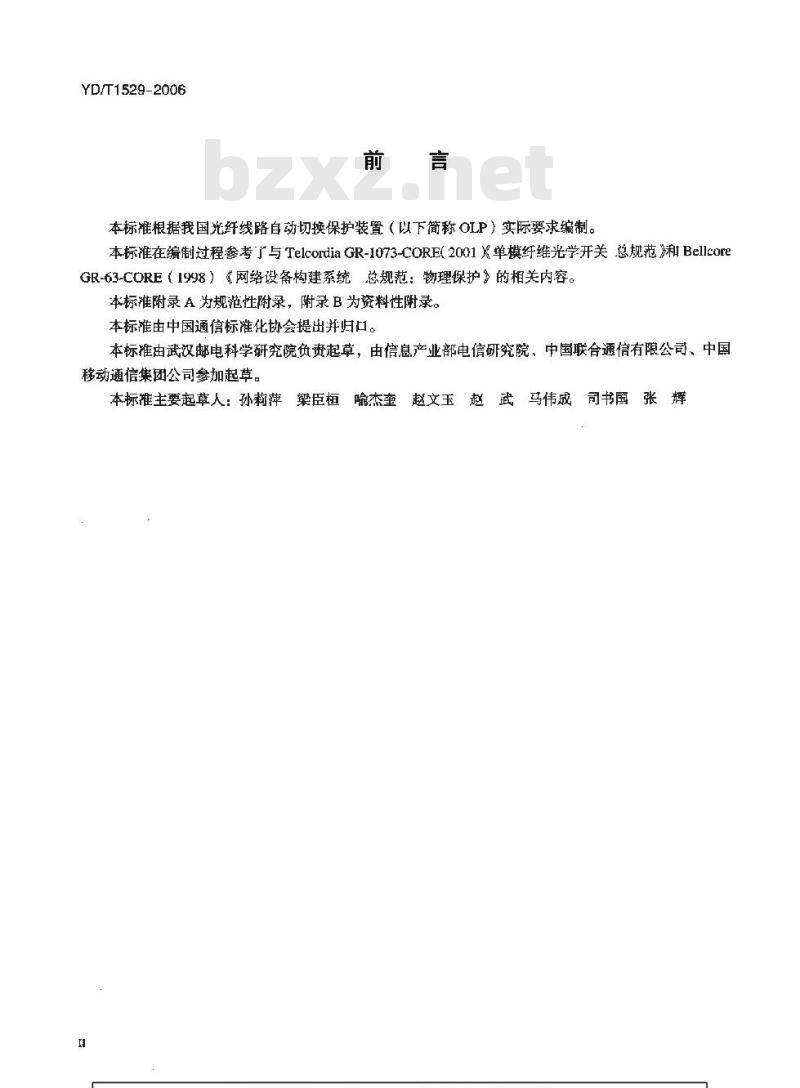

本标准根据我国光纤线路自动切换保护装置（以下简称OLP）实际要求编制。本标准在编制过程参考了与TelcordiaGR-1073-CORE2001单模纤维光学开关总规范和BellcoreGR-63-CORE（1998）《网络设备构建系统总规范：物理保护》的相关内容。本标雅附录A为规范性附录，附录B为资料性附录。本标准由中国通信标准化协会提出并归口。本标准由武汉邮电科学研究院负斑起草，由信息产业部电信研究院，中国联合通信有限公司、中国移动通信集团公司参加起草。
本标雁主要起草人：孙莉萍　梁臣桓　喻杰奎赵文玉赵武马伟成司书国　张　辉1范围

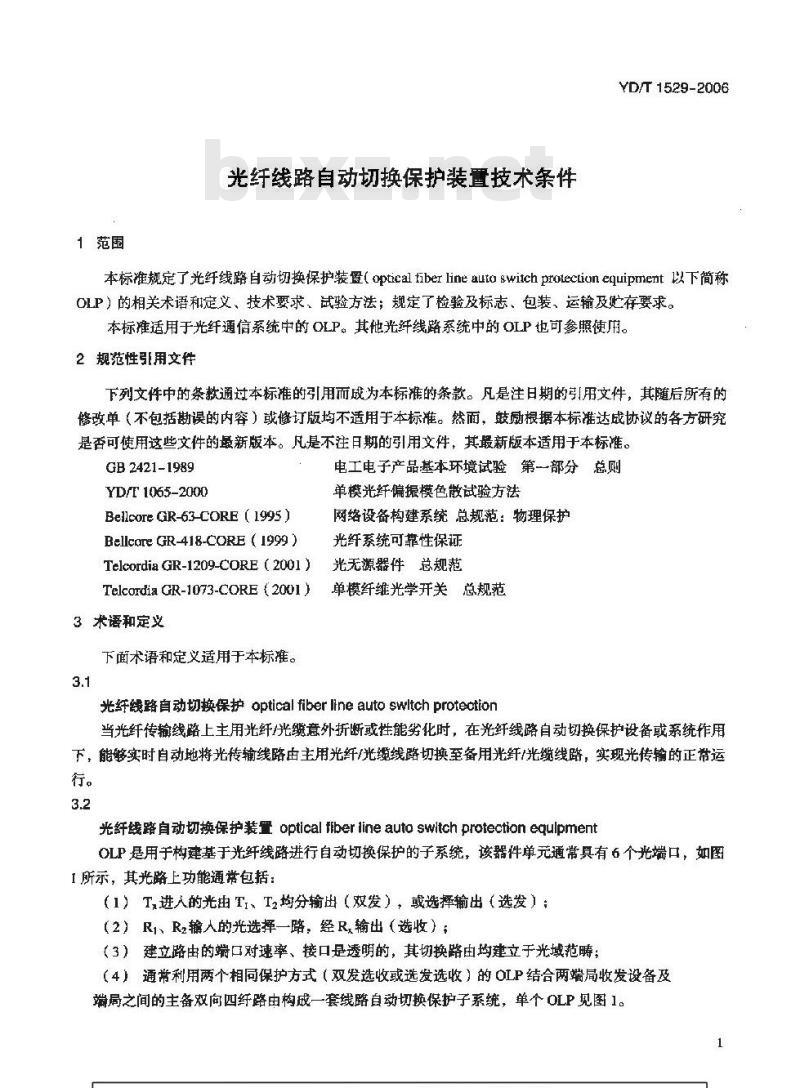

光纤线路自动切换保护装量技术条件YD/T 1529-2006
本标准规定了光纤线路自动切换保护装（opticalfiberlineautaswitchprotectionequipment以下简称OLP）的相关术语和定义、技术要求、试验方法；规定了检验及标志、包装、运输及贮存要求。本标推适用于光纤通信系统中的OLP。其他光纤线路系统中的OLP也可参照使用。2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB2421-1989
YD/T 1065-2000
Bellc0re GR-63-CORE (1995)
Bellcore GR-418-CORE ( 1999 )Telcordia GR-1209-CORE(2001)电工电子产品基本环境试验第一部分总则单模光纤偏振模色散试验方法
网络设备构建系统总规范：物理保护光纤系统可靠性保证
光无源器件总规范
Telcordia GR-1073-CORE（2001)单模纤维光学开关总规范
3术语和定义
下面术语和定义适用于本标准。3.1
光纤线路自动切换保护opticalfiberlineautoswltchprotection当光纤传输线路上主用光纤光继意外折断或性能劣化时，在光纤线路自动切换保护设备或系统作用下，能够实时自动地将光传输线路由主用光纤/光缆线路切换至备用光纤/光缆线路，实现光传输的正带运行。
光纤线路自动切换保护装置opticalfiberlineautoswitchprotectionequlpmentOLP是用于构建基于光纤线路进行自动切换保护的子系统，该器件单元通常具有6个光端口，如图所示，其光路上功能通带包括：（1）T,进人的光由TI、T2均分输出（双发），或选择输出（选发）；（2）R1、Rz输人的光选择一路，经R输出（选收）；（3）建立路由的端口对速率、接口是透明的，其切换路由均建立于光域范畴：（4）通常利用两个相同保护方式（双发选收或选发选收）的OLP结合两端局收发设备及端局之间的主备双两四纤路由构成一套线略自动切换保护子系统，单个OLP见图1。1
YD/T1529-2006
1+1保护1+1 protection
T：接端发射机：
TI：接主用发送光纤；
Rr：接主用接入光纤；
R：接端接收机：
T2：长备用发送光纤;
Ri：接备用接入光纤：

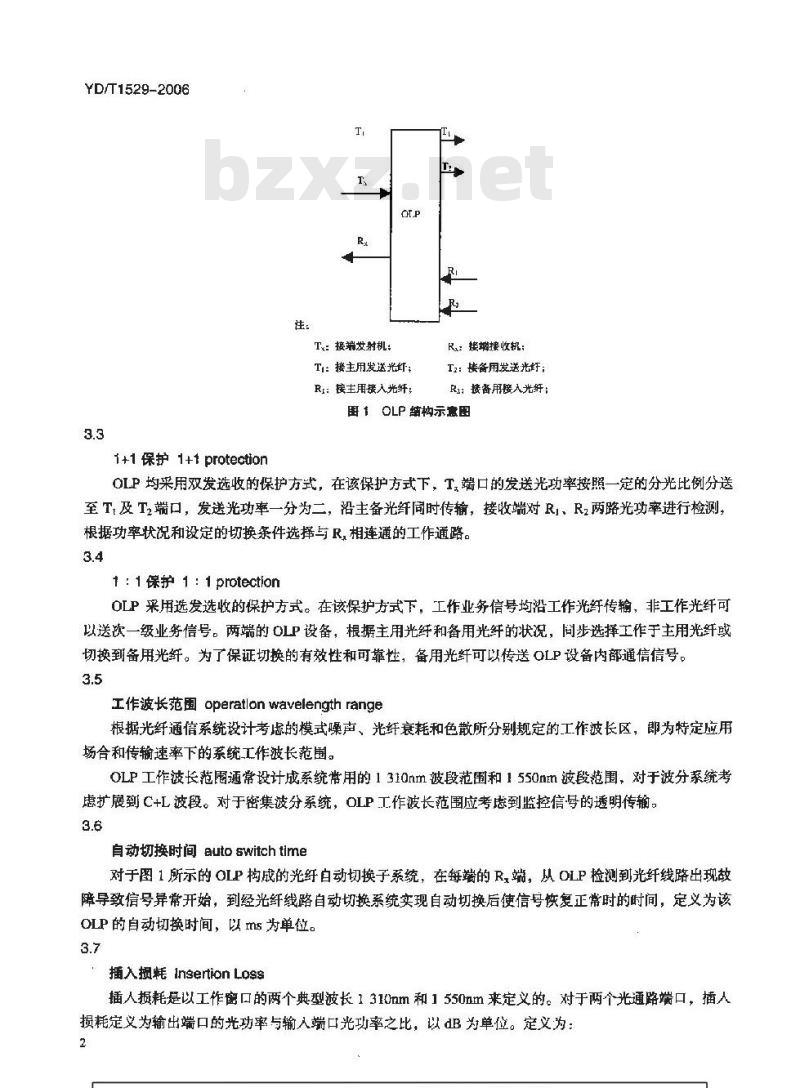

图 1OLP缩构示烹图
OLP均采用双发选收的保护方式，在该保护方式下，T，端口的发送光功率按照一定的分光比例分送至T及T端口，发送光功率一分为二，沿主备光纤同时传输，接收端对RI、R2两路光功率进行检测，根据功率状况和设定的切换条件选择与R,相连通的工作通路。3.4
1:1保护1：1protection
OLP采用选发选收的保护方式。在该保护方式下，工作业务信号均沿工作光纤传输，非工作光纤可以送次一级业务信号。两端的OLP设备，根据主用光纤和备用光纤的状况，周步选择工作于主用光纤或切换到备用光纤。为了保证切换的有效性和可靠性，备用光纤可以传送OLP设备内部通信信号。3.5
工作波长范围operatlonwavelengthrange根据光纤通信系统设计考虑的模式噪声、光纤衰耗和色散所分别规定的工作波长区，即为特定应用场合和传输速率下的系统工作波长范围。OLP 工作波长范圈通常设计成系统常用的 1 310nm波被段范围和 1 550nm 波段范围，对于波分系统考虑扩展到 C+L波段。对于密集波分系统，OLP 工作波长范围应考虑到监控信号的透明传输。3.6
自动切换时间autoswitchtime
对于图1所示的OLP构成的光纤白动切换子系统，在每端的R，端，从OLP检测到光纤线路出现故障导致信号异常开始，到经光纤线路自动切换系统实现自动切换后使信号恢复正常时的时间，定义为该OLP的自动切换时间，以ns为单位。3.7
插入损耗 Insertion Loss
插人摄耗是以工作窗口的两个典型波长1310mm和1550mm来定义的。对于两个光通路端口，插人损耗定义为输出端口的光功率与输人端口光功率之比，以dB为单位。定义为：2
式中：
IL=- 101g (P/P,)
P输入到输人端口的光功率，单位为mW；P。一从输出端口接收到的光功率，单位为mW。对于OLP，具体分为发送端插入损耗和接收端插入损耗。波长相关掘耗wavelengthdependentlossYD/T 1529-2006
波长相关损耗是指在工作被长范画内，不尚波长对应的插入损耗的最大最小值之差，单位为dB。偏摄相关摄耗polarization dependent loss偏振相关损耗是指对于所有偏振态，由于偏振态的变化产生的插入损耗的最大变化值，以dB为单位。3.10
回波损耗returnloss
回波损耗是指从OLP的输人端口返回的光功率与输人端口输入光功率之比，以B为单位。定义为：RL= - 101g (P/P,
式中：
P一是从同一输入端口接收到的返回光功率，单位为mW；P是输入到人端口的光功率，单位为mW。3.11
重夏性 repeatability
重复性是指OLP在规定的切换次数（通常为100次）时，两个端口在连通状态的插人损耗最大变化值，以dB为单位。
串扰crosstalkbzxz.net
串扰是指OLP端口之间隔离度的一个指标，通常定义为光信号从输人通道输入后，输出端口所测量到的光功率（dBm）与非输出端口测量光功率（Bm）之差，以dB为单位。3.13
光功率范围 opticalpowerrange当OLP的接人系统时，在保证OLP性能情况下，OLP的各个光端口所能承受的信号光功率所在的光功率范围：
光功率精确度 optical power accuracy对某一确定的光功率的测量结果与标准光功率测试结果的误差。3.15
光功率分辨率opticalpowerresolution在规定的波长、功率范围内，能稳定显示的最小功率值的变化量即光功率分辨率。3
YD/T1529-2006
告警光功率阐值opticalpoweralarmthreshold保护系统根据求为OLP的各个光端口设置的告警光功率门限值，当低于这个门限值时，对应端口产生告整提示；高于该门限值时，认为该端口光功率正常。3.17
切换闻值 switch threshold
系统根据要求为OLP所设定的切换门限值，当低于这个门限值时，系统发生自动切换。3.18
切换寿命 switch lifetime
OLP的可正常切换最小切换次数。3.19
掉电/上电控锁功能poweraff/on holdonOLP掉电/上电后，仍然可挂锁/保持掉电前的光路状态，不发生任何切换动作。3.20
偏振摸色散polarizationmodedispersion偏振模色散是指QLP在工作波长范围内，由于通过OLP所产生的任意偏振态之间最大群时延差，以P8 表示。
光开关optical switch
光开关是指在通过电压或电流控制的不同光路间进行导通或隔离的器件。4分类
按保护类型分类见表1。
表1按保护类型分类
1+1保护
采用双发选收的方式，该发送光功率一分为二，沿主备光纤同时传输；恢复时间-25ms:
插入摄耗较大
1：1保护
工作光纤传送业务信号所有光功率；备用光纤可传送其他光信号，实现备用光纤监控和同步切换，恢复时间<50ms
可以不依赖于其他网络设施实现切换；插人撮耗小
5技术要求
5.1 OLP 技术要求
5.1.1OLP 的性能参数要求
OLP 的性能参数要求见表 2。
工作被长范围
插人报耗
磷振相关损耗
波长相关摄耗
偏振模色散
回被损耗
自动切换时间
工作寿命
光功率范围
光功率精确度
光功率分辨率
可期性
工作温度
贮存温度
注：（I）指OLP发射端的光功率：（2）指OLP接收端的光功率
5.1.2功能要求
5.1.2.1自动切换
变 2OLP 的性能替数要求
t 260 - 1 360. 1 490 ~ 1 640发：#3.8
收：或1.3
YD/T 1529-2006
发：≤15
收：$15
+25，RR/R接收：-50-+102
T/T/T2发送： -30 ～
符合表3要求
- 5 ~+50
- 40~ +70
86-106
OLP应能根据设定的切换判据，在线路满足切换判据时实现自动保护倒换。自动保护倒换根据使用实际要求，应能提供如下两种方式：（a）自动不返回
当系统工作于主用线路时，主用线路故障自动切换至备用线路并一直工作于备用线路（除了人工干预或备用线路故障）。
当系统工作丁备用线路时，如备用线路故障自动切换至主用线路。（b）自动返回（1：1可选）
当系统工作于主用线路时，主用线路故障白动切换至备用线路并一直工作于备用线路直到主用线路恢复正常并保持一段规定的时间后，自动返回至主用线路。当系统工作于备用线路时，如备用线路故障业务自动切换至主用线路。5
YD/T1529-2006
自动返回功能应不依赖于网替来实现。5.1.2.2调度功能
为了便于系统维护，OLP系统应能提供主备路由的调度功能，主备路由可以通过设备面板和网管任意调度，切换时间应不大于标称的自动切换时间。5.1.2.3备纤损耗监测
为了便于光缆的维护和保证备用路由的有效性，OLP应具有备纤损耗实时监测功能。5.1.2.4无光拴锁
为了便于被保护系统的维护和故障定位，在被保护系统无光输出时，OLP应能锁定不动，维持原线路状态。
5.1.2.5掉电、上电拴锁、热插拨为了确保被保护系统的稳定运行，QLP的掉电和上电，有关的机盘的插入和拨出等，均应对正带传输的业务电路和各传输通道不产生任何影响。OLP系统中单端设备的上电和掉电，不应有任何切换动作。5.1.2.6用于波分复用系统保护的特别要求波分复用系统由于有波道数量增加和减少的情况：较长的线路存在多个掺饵光纤放大器EDFA（ErbiumDopedFberAmplifier）级联，某中继段光纤阻断会导致下游各光中继段的EDFA关断，从而引起下游的OLP系统出现关联切换。因此用于波分复用系统的OLP应具有如下功能：波分复用系统波数增加和减少时OLP系统不应切换：一某个中继段光纤阻断时，除该段外，其他中继段不能出现保护切换；一—波分复用系统的主信号无光时，OLP系统不应切换；—OLP对波分复用系统的保护实现应考虑到波分复用系统本身末来的升级与扩容；—OLP对波分复用系统的保护倒换要注意与其本身保护系统得协调统一。5.1.2.7网管要求（可选】
所有OLP网管应在同一网管软件平台中实现。OLP设备具有以太网接口，可采用本地维护终端LCT（LocalCraftTerminal）或基于PC的网管系统进行管理，网络管理系统应具有以下管理功能：（a）故障管理
OLP网管应至少支持下列告警功能：处理网元的当前告警信息，当前告警可在当前告警数据库中查询，当前告警的信息应包括告警发生时间、告警位置、告警名称、告苦类型、告警级别、告警状态等；当告警结束后，网管系统将告警信息的发生时间、结束时问、告警位置、告警名称、告警类型、告警级别、告警状态详细信息、生成告警历史，并存人告警历史数据库；一支持当前告警的确认功能：
中断结束后能主动恢复网元和单板的告警灯；一支持基于网元和网元端口的告警替屏蔽功能；能够支持故障严重等级配置：
—OLP切换动作应作为OLP系统基本告警进行上报，在网管系统上要求可阅可视。(b）性能管理
OLP网管应至少提供下逆性能管理功能：能监测设备所有光端口的光功率；一能实时监测设备其他性能参数如工作线路，工作模式等-能周期存储性能数据：
历史数据的备份和恢友：
历史性能数据记录容量可设定。（c）配置管理
OLP网管至少提供下述配置管理功能一可设置各端口告警门限和系统的切换门限；YD/T 1529-2006
一可设罩自动返回时间（如有“自动返回”功能）：一切换控制，支持对光路由的调度和单盘调试调度功能，支持强制切换、自动切换；一支持设定开关切换判断时延；-配置网元信息；
配置数据备份功能。
（d）安全管理
OLP网管应至少提供下述安全管理功能：可实现分级用户权限访间控制，未经授权的人不能接人管理系统，具有有限授权的用户只能接入相应授权的部分。用户及权限管；用户管理，用户创建、删除，用户密码管理，用户权限定制：一监视用户登录操作，自动记录每个用户的登录活动、包括登录日期、时间、用户名等信息；一下达控制命令之前，校验登录用户的权限，防止未经授权的用户下达控制命令；应能对所有试图接人受限资源的申请进行监视和实施控制；一自动记录每个登录用户的关键操作，包括操作类型、操作对象、操作结果等信息。（e）日志管理
OLP网管应记录网管系统的各种事件：用户登录信息；
操作信息等。
6试验方法
6.1试验条件
（1）操作人员和测试工作台均有静电防护措施；（2）环境条件应符合GB2421-1989规定要求：（3）测量仪表及测试设备均经过有效校验，并在有效期内使用。6.2试验仪表设备
6.2.1光源
光源要求如下：
一波长范围：根据工作波长选择适当的波长：输出功率稳定度：±0.1idB/10min。7
YD/T1529-2006
6.2.2光功率计
光功率计要求如下：
测量范围；根据工作波长范围选择适当的波长：光功率最大动态范围：-70dBm-+25dBm：相对精度：±5%。
6.2.3偏振控制器
偏振控制器要求如下：
工作波长范围：根据工作波长选择适当的波长：偏振消光比：>40dB；
最大充许输人光功率：+20dBm。6.2.4回波损耗测试仪
回波损耗测试仪要求如下：
-工作波长：1310mm1550mm；
测量范围：-75dB~dB；
测量精度：±1.0dB（绝对精度）、±0.4dB（相对精度）。6.2.5高低温试验箱
高低测试验箱要求如下：
-工作温度范围：-40℃~+120℃；温度波动：±2℃;
-温度变化率：>2C/min。
6.3测量
6.3.1工作波长范围测量
（a）测量原理
测量原理图如图2所示。
宽带北源
(b）测量步骤
图2工作被长范围测量原理图
（1）将宽带光源直接接人光谱分析仪，保存光谱A：光诺分析仪
（2）如图3所示将OLP接人（T>T），显示光谱B，查看光谱C=B-A显示的插入损耗，在标称的插入摄耗之内的被长范围即为该端口的工作被长范围：（3）重复步骤（b），依次测试T,>T2，R>Rx，R2→R的波长范围，四组值中最小值为该OLP的工作波长范围。
6.3.2插入损耗测量
（a）测量原理
测量原理如图3所示。
（b）测量步骤
图3插入损耗测量原理图
（1）将光源输出端接入功率计，存储光源输人功率P为参考功率；（2）将保护单元的输入端与光源输出端连接，输出端接人功率计；（3）读取功率计的值Po，得到从输入端口到输出端口的插人损耗。6.3.3波长相关损耗测量
（a）测量原理
测量原理图如图2所示。
（b）测量步骤
（1）将宽带光源直接接人光谱分析仪，保存光谱A；光劲率归
YD/T1529-2006
（2）如图2所示将OLP接入（T>T，），显示光谱B，查看光谱C=B-A，最大与最小衰减值之差即为波长相关损耗；
（3）重复步骤（2），依次测试T>Tz，R,>R、R2>R,的波长相关损耗，四组值最大值为该OLP的波长相关损耗。
6.3.4偏振相关损耗测量
（a）量原理
测量源理图如图4所示。
控制器
（b）测量步骤
图4偏振相关损耗测量原理图
（1）将光源输出端与偏振控制器的输入端连接：（2）将器件的公共输人端与偏振控制器的输出端连接：光功率计
（3）将器件的各输出端接人功率计，将偏振控制器随机改变光源的偏振态，测得输出端的偏振相关9
