【国家计量标准(JJ)】 D型邵式硬度计检定规程

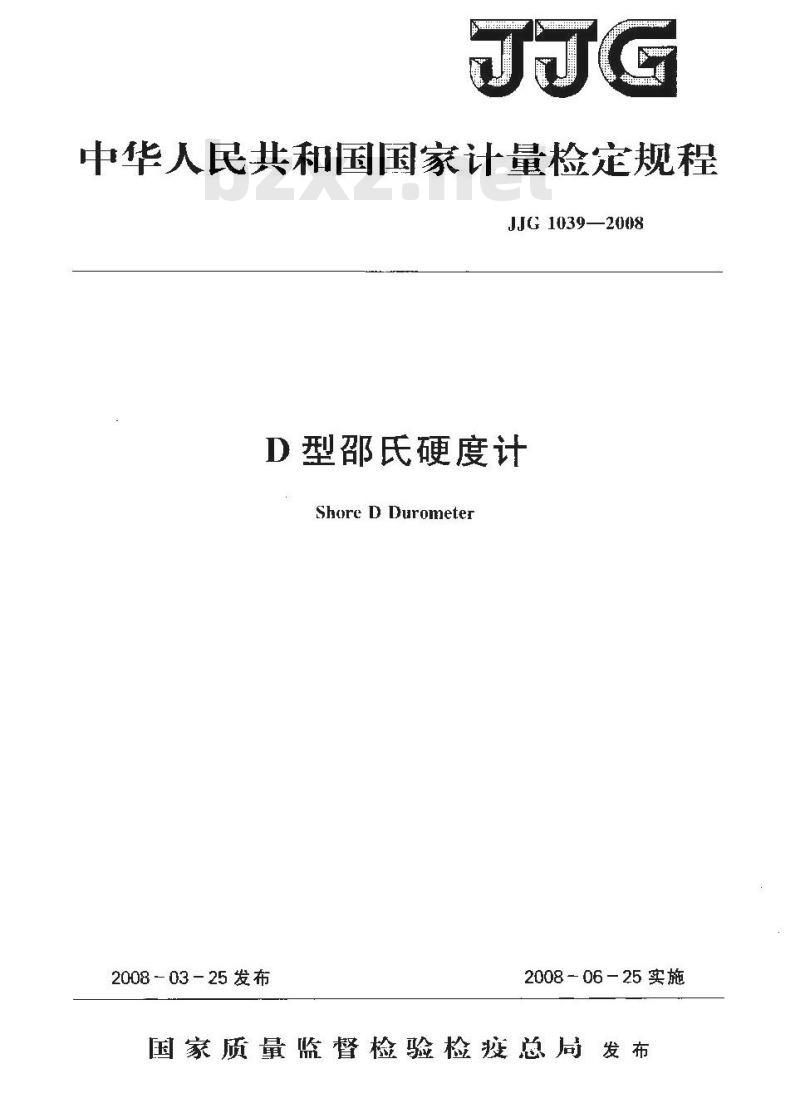

中华人民共和国国家计量检定规程JJG 1039—2008
D型氏硬度计
Shore D Durometer
2008 - 03 - 25 发布
2008 - 06 - 25 实施
国家质量监督检验检疫总局发布JJG 1039-2008

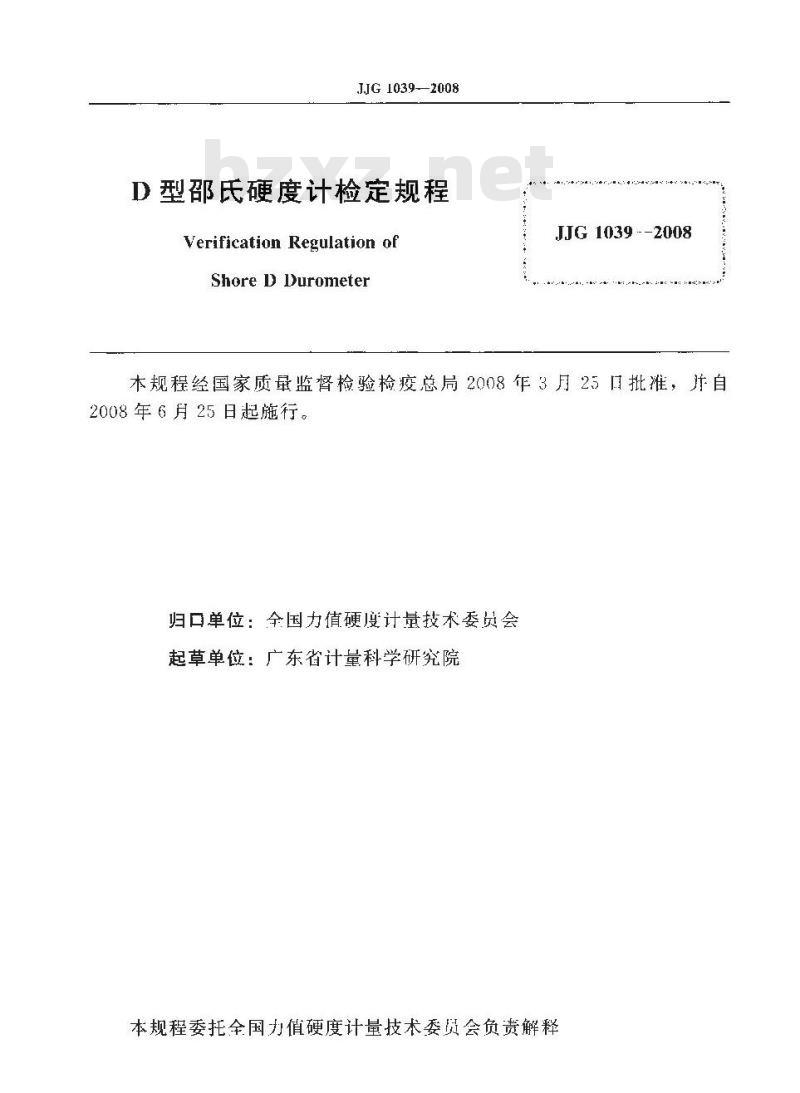

D型氏硬度计检定规程
Verification Regulation of
Shore D Durometer
JJG 1039 --2008
本规程经国家质量监督检验检疫总局2008年3屏25厘批准，开自2008年6月25日起施行。
归口单位：全国力值硬度计量技术委员会起草单位：广东省计量科学研究院本规程委托全国力值硬度计量技术委员会负责解释本规程主要起草人：
JJC1039--2008

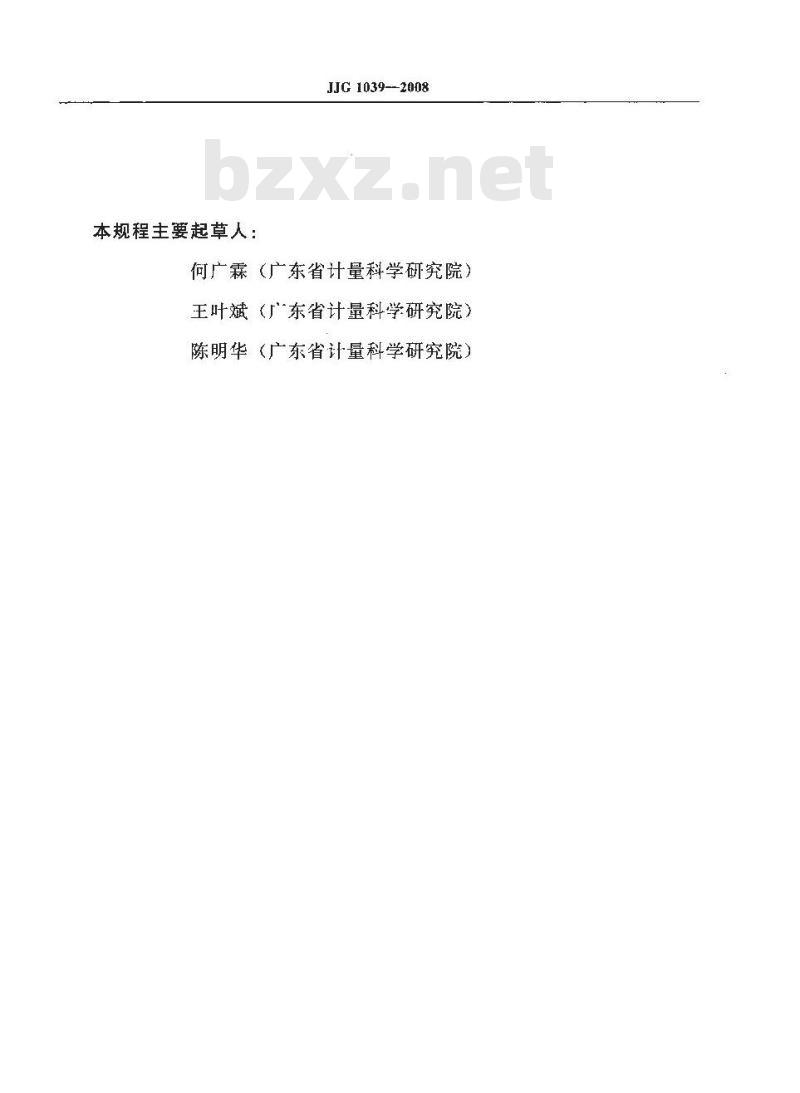

何广霖（广东省计量科学研究院）王叶斌（东省计量科学研究院）陈明华（广东省计量科学研究院）1
用文献

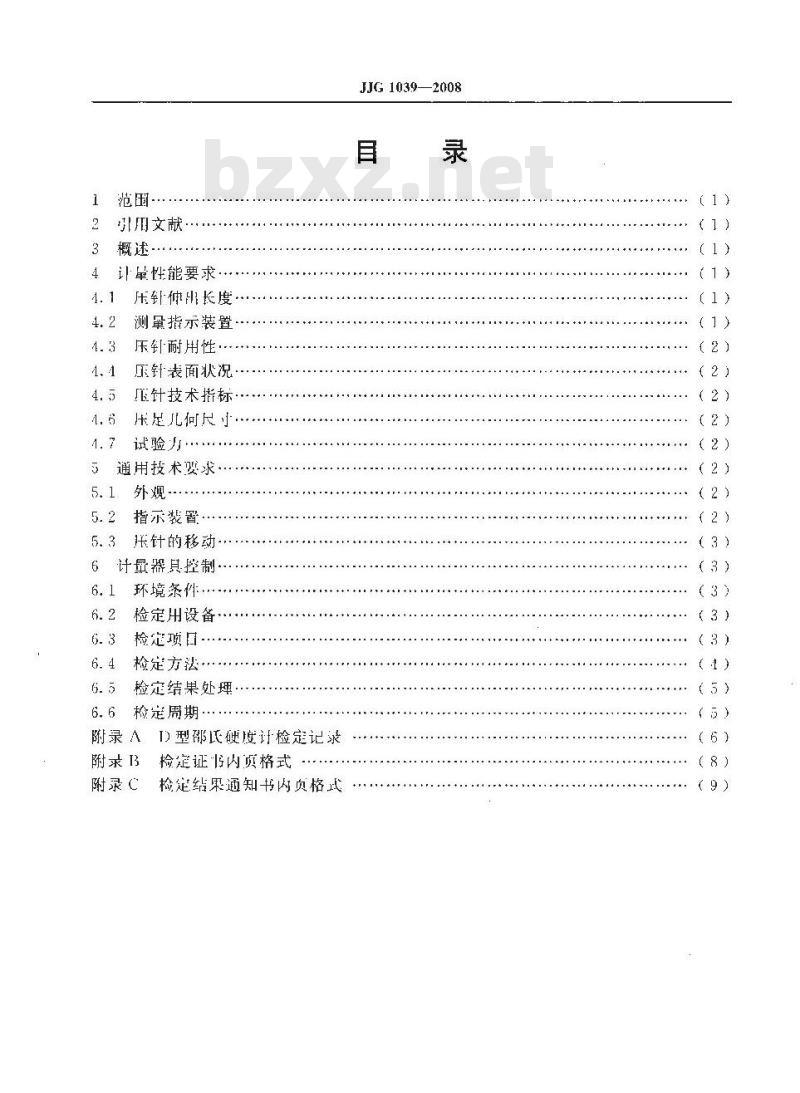

概述·
计量性能要求
压针伸出长度
测量指示装置
压针耐用性
压针表面状况
[正针技术指标
床足儿何尺寸
试验力…
通用技术要求
5.1、外观.
5.2指示装置
5.3针的移动-
6计量器具控制..
6.1、环境条件.
6.2检定用设备
检定项目-
6.4检定方法
6.5检定结果处埋
6.6检定周期
附录AD型邵长硬度计检定记录
附求B检定证书内格式
附录C
检楚结果通知书内贞格式
JJG 1039—2008
（1）
（2）
（3）
（6）
J.IG 1039-2008

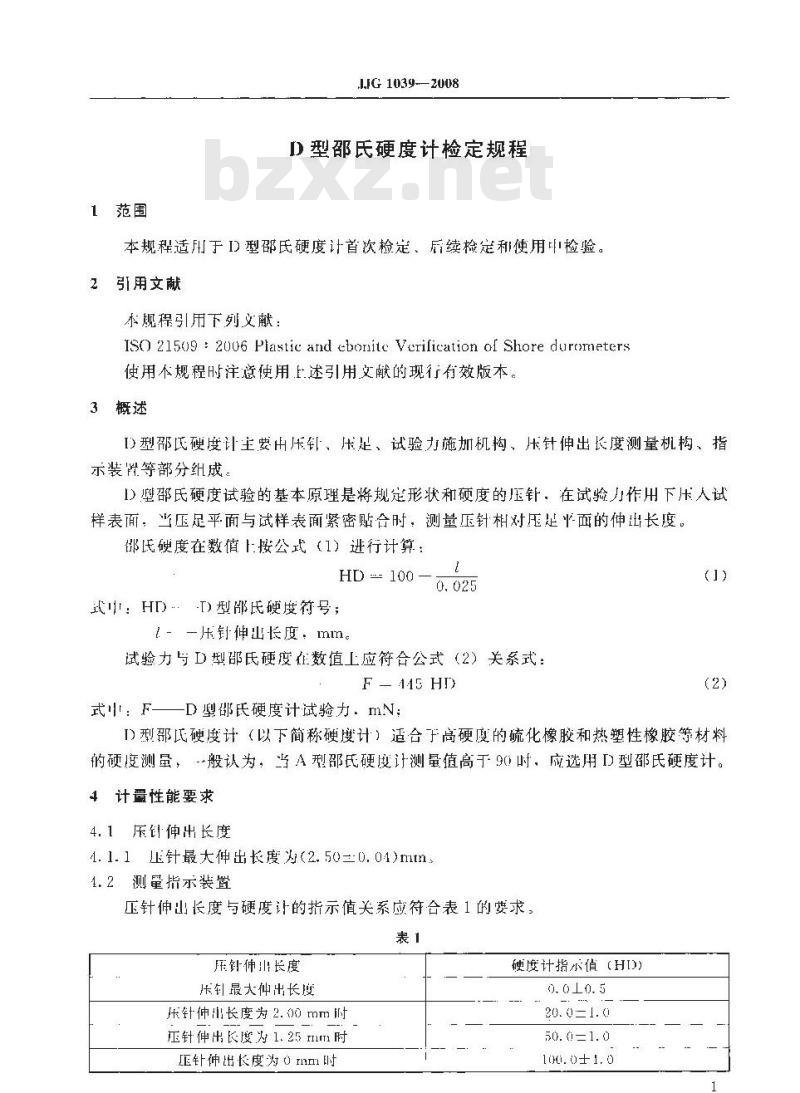

D型部氏硬度计检定规程
本规程适于D型邵氏硬度计首次检定、后续检定和使用咋检验。2引用文献
小规程引用下列文献：
Is0 2l5o9 : 2006 Plastic and cboritc Vecrification of Shore duronmeters使用规程时注意使用上述引用文献的现行有效版本。3概述
型邵氏硬度计主要出压、压是、试验力施加机构、压针伸出长度测量机构、指示装間等部分组成。
I)邵氏硬度试验的基本原理是将规定形状和硕度的压针，在试验作用下压人试样表面：当压足平面与试样表面紧密贴合时：测量压针相对压是平面的伸出长度。邯氏硬度在数值上按公（1）进行计算：HD == 100— 0. 025
武：HD）：-)型部氏硬度符号;
t-一压针伸出长度，mm。
试验力与D型邵氏硬度在数值上应符合公式（2）关系式F 445 HI)
式：F一D型邵氏硬度计试验力：mN:(1)
I)型邵氏硬度计（以下简称硬度计）适合于高硬度的硫化橡胶和热塑性橡胶等材料的硬度测量，-般认为，当A型邵氏硬度计测量值高于90时，应选用D型邵氏硬度计。4计量性能要求
4.1压钟伸出长度
4.1.1压针最大伸出长度为(2.500.04)m4.2测量指示装置
压针伸出长度与硬度让的指示值关系应符合表1的要求，表
压针伸山长度
压钊最大仲出长度
压针伸出长度为2. 00 mm附
正针伸出长度为1.25m时
正针伸出长度为0mm时
硬度计指示值（HD)
50. 0= 1. 0
100.0±1.0
4.3压针耐用性
JJG 1039—2008
乐针应有足够的硬度，硬度计的压针垂直与平面钢块机接触：在连续加压至硬计的压足平面与钢块平面紧密贴合后，压针不得产生明显的塑性形变。注：建议压针的硬度不低于1500HV。4.4．压针表面状况
压针顶端球体中心点应在压针轴线上，球体表面与压针圆锥面的连接处应平滑，压针顶端球体表面和压针圆锥表面应光滑，不得有锈蚀、世凸和带磁现象。@3.0±0.5
+1.25±0.15
30°+1
图D型邵氏硬度计压针几何形状
4.5压针技术指标
4. 5. 1 压针的儿何形状如图 1 所示。4.5.2压针直径为(1.25±0.15)mm.4.5.3压针顶端圆锥角为30°--1°R.1± 0.01
1.5.4压针顶端球面巾心处在压针的中轴线上，顶端球面半径为(0.1士0.01)mm。4.6压足儿何尺寸
压足中间的圆孔直径为(3.0士0.5)mm，孔心距离压是边缘不得小于6nt4.7试验力
硬度计试验力和硬度计指示值的关系应符合公戏（2）的要求，其试验力的进程允许偏差为±445 mN。
5通用技术要求
5.1外观
硬度计「应有铭牌或标志，标明硬度计型号、编号、制造厂等。硬度计的外观表面以及压足平面不得有锈蚀、毛刺、剥落等缺陷，5.2指示装置
5.2，1、模拟式的硬度计其表蒙应透明、清洁；表盘刻线清晰、刻度宽度均勾；指针不得弯曲及和刻度盘、表蒙有征何接触：指针尖端的宽度不大于分度值的2
。带有从动针
JJG 1039--2008
的硬度计，成以从动针指示的位置读取示值。在全程范围内指针的移动不得有任何卡、滞或颤动等现象，
5.2.2数字式指示装置的业示清晰完整、连续、稳定。5.2.3模拟式的硬度计分度值不大于2HLD，数字式的硬度计分辩力不大于0.5HD。5.3限针的移动
压针的移动过程应灵活、平稳。6 计量器具控制
计量器具控制包：首次检霆、后续检和使用中检验，6.1环境条件
检定室温为(23工5）C，湿度≤80%RI1.检定前被检硬度计及使用的检定器具，应在同一环境条件下至少放置1h。6.2检定用设备
检定用设备见表2。
检定项目
压针伸出长度、
测量指示装置和
K耐用性
压针表面状况、
百径、角
专用量块
平面钢块
1.具微镜
压项端球而半径：投影仪
压足几何尺寸
试验力
检定项H
游标卡尺
测方仪器
检定器具
技术特性
寸为(2.54)rm.（2.469)rm (2.00±0.004)mm,1. 25一(0. 001mm 中央有一占径为 3 mm 的通孔。(1 200-1306)V1
表面粗糙度R.0.2um、平面度2.0μm不低下50倍、长度分度值0.901mm、角度分度值1×100 或以1
量程 150 mm， 分度值 0. 02 mm允许误差士50 mN
首次检霆，后续检楚和使用中检验的项现表3，其中压足儿何尺寸，压针耐用性，可作抛检。
检定项目
正针伸长度
压针伸出 2. 00 mm时测量指示装置的指示值首次检定
后续检定
使用中检验
检定项目
JJG 1039—2008
表3（续）
首次检定
乐针伸出1.25 mm时测量指示装置的指示值压针伸出 0 mm 时测量指示装置的指示值压针衰南状况
床针几何尺司
压针耐用性
试验力
注；“十”表示必检项目，“”麦示可不检项目。6.4检方法
6.1.1通用技术要求的检查
后续检定
使用中检验
按照本规程第5条的要求进行通用技术要求的检查，对后续检定和使用中的检验允许存在不影响计量性能的外观缺陷。6.4.2压针伸出长度的检短
将标称值为2.46mm及2.54mm专用量块放在平面钢块上，手握硬度计，使硬度计的压针穿人量块的孔内，用于加压至硬度计的压足平面与量块平面紧密贴合，在用标称值为 2.46 mm 量块时硬度计的零位示值应产生变化：在用标称值为 2. 54 mm 量块时硬度计的零位示值应无征何变化。6.4.3测量指示装置的检定
6.1.3.1硬度计处于锤直向下的白由状态时，为压针仲出长度最大，其指示值应满足表1要求。
6.4.3.2将标称值为2.00mm或1.25mm专用量块放在平面钢块上，手握硬度i，使硬度的压针穿人量块的孔内：川下加压至硬度计的压足平面与量块平面紧密贴合，这时硬度计的指示值应满表1要求，6.4.3.3手握硬度计，使硬度计的压针垂直与平面钢块相接触，用手加压至使硬度计的压足平面与钢块平面紧密贴合，这时硬度计的指示值应满足表1要求。6.A.习压针表面状况和压几何尺寸的检定6.4.4.1压针表面状况和压针部分几何尺寸的检定在工具显徽镜上进行。检定时，将硬度计固定在工具显微镜专用测量工作台上，使压针处于水平位置，在两个互相垂直方向上观察压针，压针的表面状况应符合1.1要求。同附在两个互相亚直方向上测量压针直径、顶端圆角，每个测量值均应符合4.5.2利4.5.3要求。按公式（3）、（4）计算偏差值。
式中：△l一一压针宜径最大偏差，mm;-=与t，柑差最大的测量值，mm;la--一压针直径标称值，mm。
JJG 1039-2008
Aa— α— αr:
压针顶端圆锥角最大偏差；
式中：Aa
α—与 α相差的最人测量值；
α.压针质端阅锥角标称值。
6.4.4.2压针顶端球山半径的检定(4)
用投影仪在两个互相垂点方向上将卡针预端球面投影放大100倍，以同心圆标准板套线法进行检验。球面半径的轮廓应位于R9.0 mm和R1l.0 mm两条同心半圆的曲线之间：这时压针顶端球面半径视为符合.5题求，对下其他放大倍数的按实际计算值确定两条同心半圆的删线6.4.5压针耐性的检否
按照6.4.3.3的要求连续进行2次操作后，在投影仪上观察压针，压针的形状不产生任何塑性形变。
6.4.6斥足几何尺的检是
压足的儿何尺寸及内孔用游标卡尺战工具业微镜进行，其结果成符合4.6要求。6.4.7试验力的检定
将硬度计固定在硬度试验支架或其他专用类具工。在硬度计下放置测力仪器，硬度计的针乘点向下H与册力轴心线致，测仪器L附加约±l0mm×8mm的黄铜垫块，战具有一建叫形几何形状挚块以使床针顶端不直接受力，垫块衣面与硬度计压定表面基本平行，
检定试验力前，应对硬度计及测力仪器进行预底，检定过程中，硬度计、垫块、测力仪器不得产牛倾斜，
检建时缓慢地上升测力仪器战下降硬度计，使硬度计针的试验力施加到测力仪器上，硬度计指针指示在某点位置时读取测力仪器上的数值，该数值即为该测量点的试验力。试验力的检定成在便度计示俏（20～100)HL)使川范用内均匀分布地选取3~5点进行，每点应测量3次，任意一次的测量结果应符合1.7要求。按公式（5）计算偏差。AF=f-fa
式f：Af
最大偏差，mN;
与相差最大的测量值，mN，
测量点的标称值，mN。
对于其他试验力测量仪器，则按该测量仪器具体使用方法进行试验力检定。6.5检定结果处理
经检定符合本规程数求的硬度计发给检定证书，不符合本规程要求的，发给检定结果通知书。
6.6检定周期
检定周期般不超过1年
附录A
送检单位
型号规格
使用计量标准器
检定性质：首次检定口
一、外观
、床针伸出长度检定
检定项目
JJG 1039—2008
D型邵氏硬度计检定记录
检定室温免费标准bzxz.net
出厂编号
标推器证书编号
后续检定口
制造厂
相对湿度
检定技术依据：
使用检验口
测量结果
实测值/HD
压针最大伸出长度在2.46 mm附
压针最大仲出长度在2.54mm时
三、测量指示装置检定
检定项月
压针伸出长度为最人时
压针仲山长度为2.00I时
压针伸山长度为1.25nm时
压针仲山长度为0 rt时
四、压针表面状况检定
检定项日
压针表面的状况
五、压针几何尺于检楚
检定项
压针直径
圆罐角
预端球面平径
(1.25+0. 15)mm
30°11°
允差/HI)
20. 0±1. 0
50.0±1. 0
100.0±1.0
实测值
是否符合要求
测量结果/HD)
观测结果是否符合要求
测量结果/mm
0%方向测量值
90°方向时测量值
(0. 1±0. 01)mm !
！是否符合耍求
是否符合要求
相差最人数俏
最大偏差
是否衍合要求
六、试验力检定
检定点/HI)
检定员
标称值/miN
核验员
充差/my
+-4-15
二445
J.IG 1039—2008
检定记录号
检定Ⅱ期
测显结果/mN
相差最大数俏
检定证书号
检定周期
最大偏差
附录B
所使用的计量标准器
计量标推器具证书编号
依据的技术文件
检定环境条件：
一、外观
二、压针伸出长度检延
检定项目
压针最大仲出长度在2.46rnm时
压针最人伸出长度准 2. 54 mm时三、测量指小装臂检定
检定项目
压针伸出长度为最大时
压针仲出长度为2.00mm时
压针伸出长度为1.25 mm 的
压针仲出长度为0mm时
四、压针表面状况捡
检定项目
压针表面的状况
五、压针儿何尺寸检定
检定项目
压针直径
圆锥角
顶端球面半径
试验力检延
检定点/HI)
JJG 1039—2008
检定证书内页格式
检定室温
允差/HD
0. 0±0. 5
20.0±1.0
50. 0±1. 0
100.0±1.0
(1.25+0.15)mm
30°lj°
(0. 1+0.01)mm
标称值/mN
允差/mV
相对混度
测量结果
是否符合要求
是否符合要求
偏差/HI)
观测结果
是否衍合要求
最大偏差/titn
是否符合要求
最大偏差/mV
