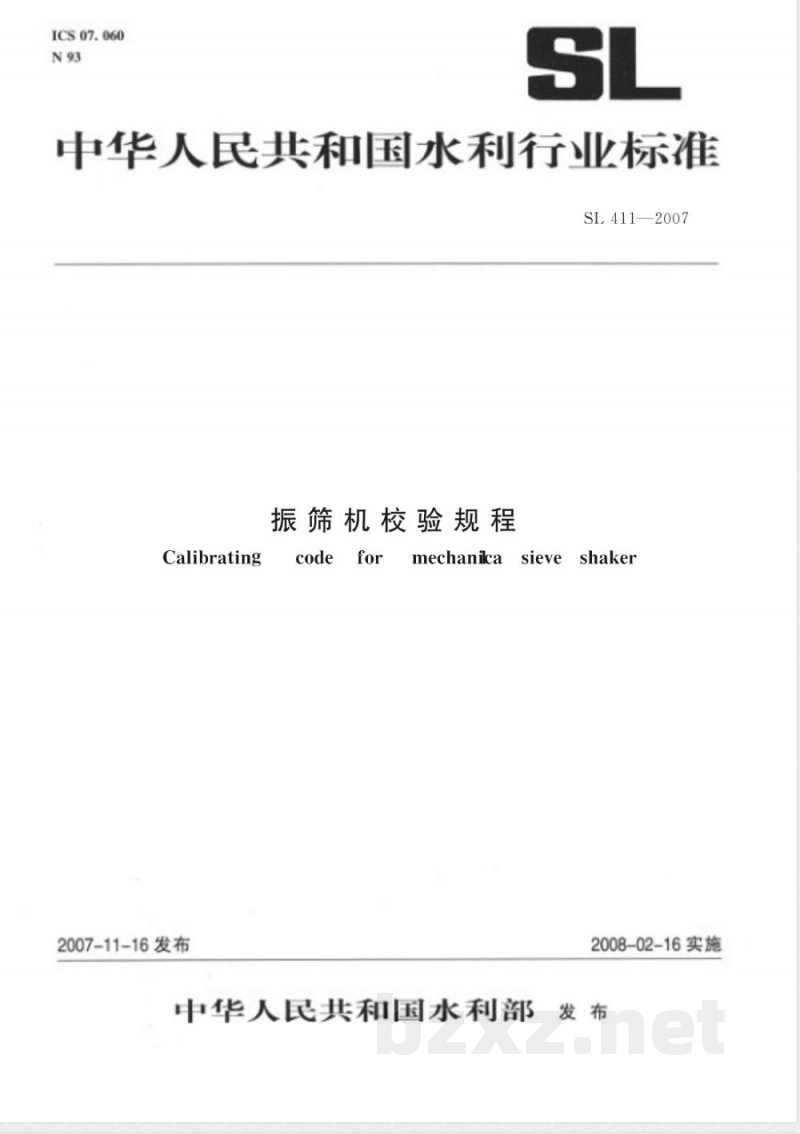

【水利行业标准(SL)】 振筛机校验规程

ICS07.060
中华人民共和国水利行业标准
SL411—2007
振筛机校验规程
Calibrating
2007-11-16发布
mechanilca sieve shaker
2008-02-16实施
中华人民共和国水利部

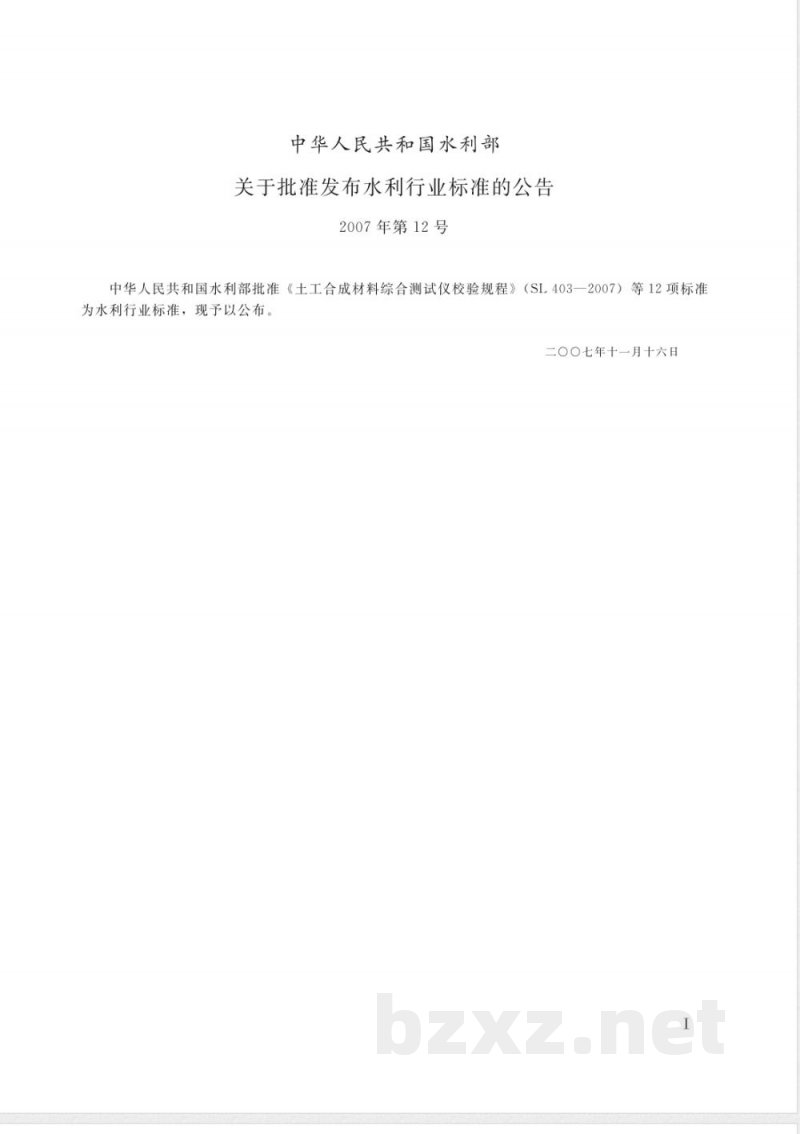

中华人民共和国水利部
关于批准发布水利行业标准的公告2007年第12号
中华人民共和国水利部批准《土工合成材料综合测试仪校验规程》（SL403一2007）等12项标准为水利行业标准，现予以公布。二〇〇七年十一月十六日

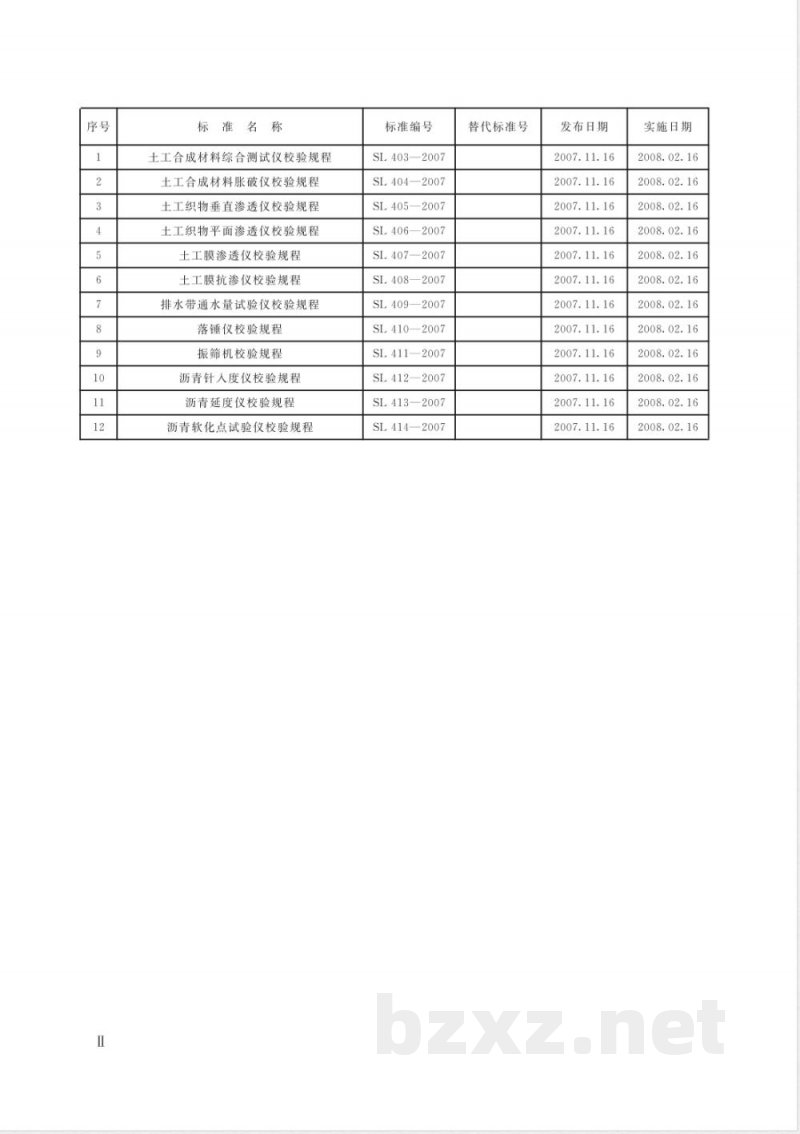

标准名称
土工合成材料综合测试仪校验规程土工合成材料胀破仪校验规程
土工织物垂直渗透仪校验规程
土工织物平面渗透仪校验规程
土工膜渗透仪校验规程
土工膜抗渗仪校验规程
排水带通水量试验仪校验规程
落锤仪校验规程
振筛机校验规程
沥青针人度仪校验规程
沥青延度仪校验规程
沥青软化点试验仪校验规程
标准编号
SL403—2007
SL404—2007
SL405—2007
SL406—2007
SL407—2007
SL408—2007
SL409—2007
SL410—2007
SL.411—2007
SL412—2007
SL413—2007
SL414—2007
替代标准号
发布日期
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
2007.11.16
实施日期
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
2008.02.16
SL403~411—2007

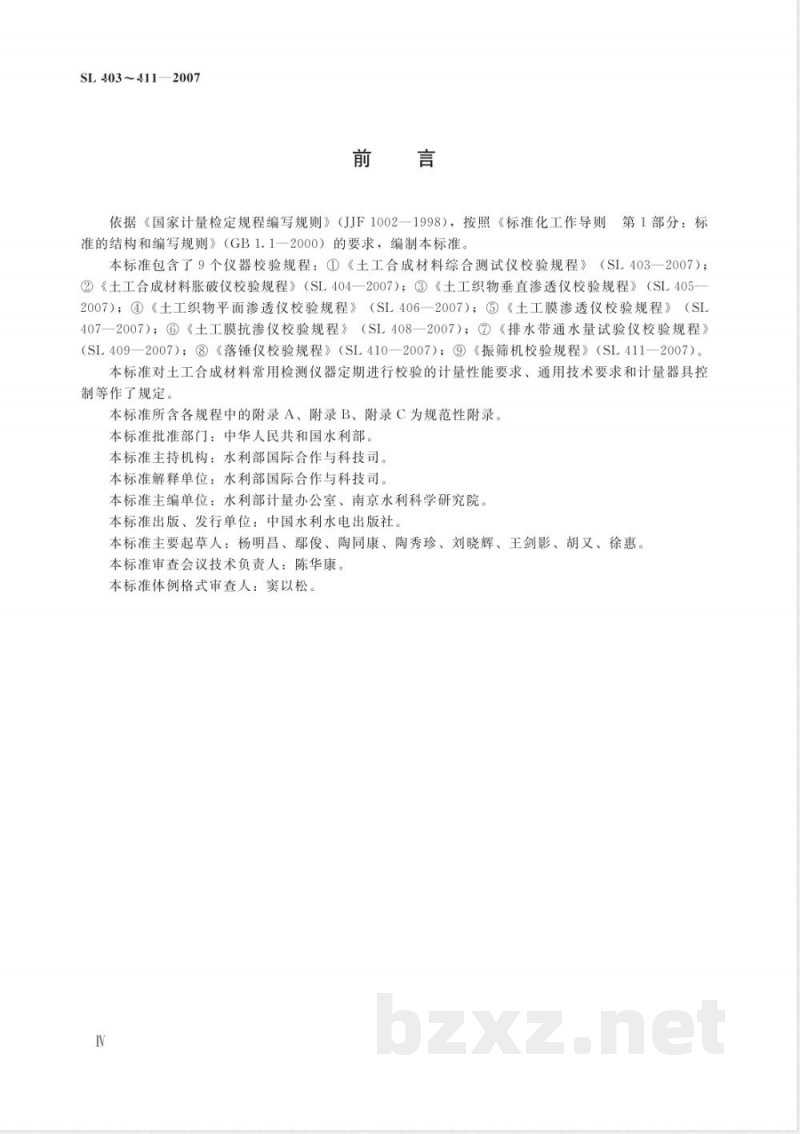

依据《国家计量检定规程编写规则》（JJF1002一1998），按照《标准化工作导则第1部分：标准的结构和编写规则》（GB1.1一2000）的要求，编制本标准。本标准包含了9个仪器校验规程：①《土工合成材料综合测试仪校验规程》（SL403一2007）；②《土工合成材料胀破仪校验规程》（SL404一2007）；③《土工织物垂直渗透仪校验规程》（SL4052007）；④《土工织物平面渗透仪校验规程》（SL406一2007）；③《土工膜渗透仪校验规程》（SL407一2007）；③《土工膜抗渗仪校验规程》（SL408一2007）；《排水带通水量试验仪校验规程》（SL409一2007）；③《落锤仪校验规程》（SL410一2007）；《振筛机校验规程》（SL411一2007）。本标准对土工合成材料常用检测仪器定期进行校验的计量性能要求、通用技术要求和计量器具控制等作了规定。
本标准所含各规程中的附录A、附录B、附录C为规范性附录。本标准批准部门：中华人民共和国水利部。本标准主持机构：水利部国际合作与科技司。本标准解释单位：水利部国际合作与科技司。本标准主编单位：水利部计量办公室、南京水利科学研究院本标准出版、发行单位：中国水利水电出版社本标准主要起草人：杨明昌、鄢俊、陶同康、陶秀珍、刘晓辉、王剑影、胡又、徐惠。本标准审查会议技术负责人：陈华康。本标准体例格式审查人：窦以松，IV
1范围
振筛机校验规程
Calibrating code for mechanical sieve shakerSL411—2007
本规程适用于振筛机的首次校验、后续校验和使用中校验2总则
SL403411—2007
2.1为规范振筛机的校验条件、项目、方法、结果处理及校验周期提高校验质量，制定本规程。2.2校验前应做好充分准备，严格执行操作程序，保证校验结果完整性。2.3振筛机校验除符合本规程规定外，尚应符合国家现行有关标准的规定。3概述
振筛机是用于测定无纺土工布、机织土工布和针织土工布等透水材料孔径大小的仪器。孔径测定是以被测材料作为筛网（被测材料放置于筛子上并周边封好不能漏砂，筛子的筛网只是托架，其孔径大于被测材料的孔径3倍以上），测定被测材料能通过的标准粒料粒径来确定其孔径，4计量性能要求
4.1振筛机的摇振次数应为255次/min土35次/min。4.2振筛机的振击次数应为150次/min士10次/min。4.3振筛机的回转半径应为12.5mm土1mm。5通用技术要求
5.1振筛机应有铭牌。其内容包括：仪器名称、型号、规格、编号、制造厂名和出厂日期。5.2仪器应有产品合格证与使用说明书。5.3仪器表面应涂覆完好，颜色均匀协调，无起皮、碰伤、划痕及锈蚀等影响外观质量的缺陷。5.4仪器各紧固件均不应有松动，零件应无损坏。6计量器具控制
6.1校验条件
6.1.1环境条件：
校验环境应清洁，无腐蚀性介质，无明显的振动干扰，校验温度：20℃士5℃。
相对湿度：≤75%。
6.1.2校验用标准器具：
游标卡尺：量程为0～150mm，分度值为0.02mm。钢直尺：测量范围为0～300mm，分度值为0.5mm，秒表：1级。
6.2校验项目和校验方法
6.2.1外观。通过目测和操作，检查振筛机的外观和性能，应符合5.1～5.4的要求。51
SL403411-2007
6.2.2摇振次数。开动振筛机，在振筛机额定摇振次数内选择3个测量时段。启动秒表，量测每个测量时段5s内的摇振次数。重复2次，取测量值的平均值。应满足4.1的要求。6.2.3振击次数。开动振筛机，在振筛机额定振击次数内选择3个测量时段。启动秒表，量测每个测量时段5s内振击次数。重复2次，取测量值的平均值。应满足4.2的要求6.2.4回转半径。开动振筛机，用直尺量测回转直径，即量测筛子左右摆动的最大距离。重复3次，取3个测量值平均值的1/2。应满足4.3的要求。6.2.5仪器首次校验和后续校验，应对本规程规定的通用技术要求和计量性能要求项目全部进行校验，校验项目全部符合要求为合格；使用中校验只进行4.1～4.3的校验。校验记录表格式见附录A。
6.3校验结果处理
按本规程校验的振筛机，所有校验项目均符合要求为合格；如发生4.1～4.3规定的项目中有一项不符合要求，则为不合格。
经校验合格的振筛机，由校验单位签发校验证书。经校验不合格的振筛机，由校验单位签发校验结果通知书。
校验证书和校验结果通知书格式见附录B、附录C。6.4校验周期
检验周期宜为1年。
仪器名称
规格型号
仪器编号
校验地点
校验依据
校验用标准
器具及编号
通用技术
计量性能
校验结论
校验者
附录A
（规范性附录）
振筛机校验记录表
×××××（单位名称）
振筛机校验记录表
生产厂家
出厂日期
环境温度（℃）
检查项目
规格、编
仪器应有铭牌（仪器名称、型号、为号、制造厂名和出厂日期等）
仪器应有产品使用说明书与产品合格证仪器表面应涂敷完好，颜色均匀协调，无起皮、碰伤、划痕及锈蚀等现象
仪器各紧固件均不应有松动，零件应无损坏校验项目
摇振次数（次/min）
振击次数（次/min）
回转半径（mm）
校核者
校验日期：
检查记录
平均值
SL403~411—2007
第页共页
检查结果
计量要求
255±35
150±10
年月日
SL403~411—2007
仪器名称
规格型号
生产厂家
出厂编号
仪器编号
根据校验结果，准予作
校验日期
有效期至
附录B
（规范性附录）
校验证书封面及内页格式
×××××(单位名称)
校验证书
校字第
校验人
审核人
批准人
使用。
年月日
校字第
1.本次校验的技术依据：
2.本次校验所使用的主要计量标准器具：3.校验地点和环境条件：
地点：
温度：
4．校验结果：
5．限制使用条件和测量范围：
SL 403~411—2007
第页共页
SL403~4112007
仪器名称
规格型号
生产厂家
出厂编号bZxz.net
仪器编号
根据校验结果，
附录C
（规范性附录）
校验结果通知书格式
×××××（单位名称）
校验结果通知书
校字第
标不合要求，应停止使用或维修后再校校验日期
校验人
审核人
批准人
项技术指
年月日
