【国家标准(GB)】 硬质合金锥形尖头旋转锉

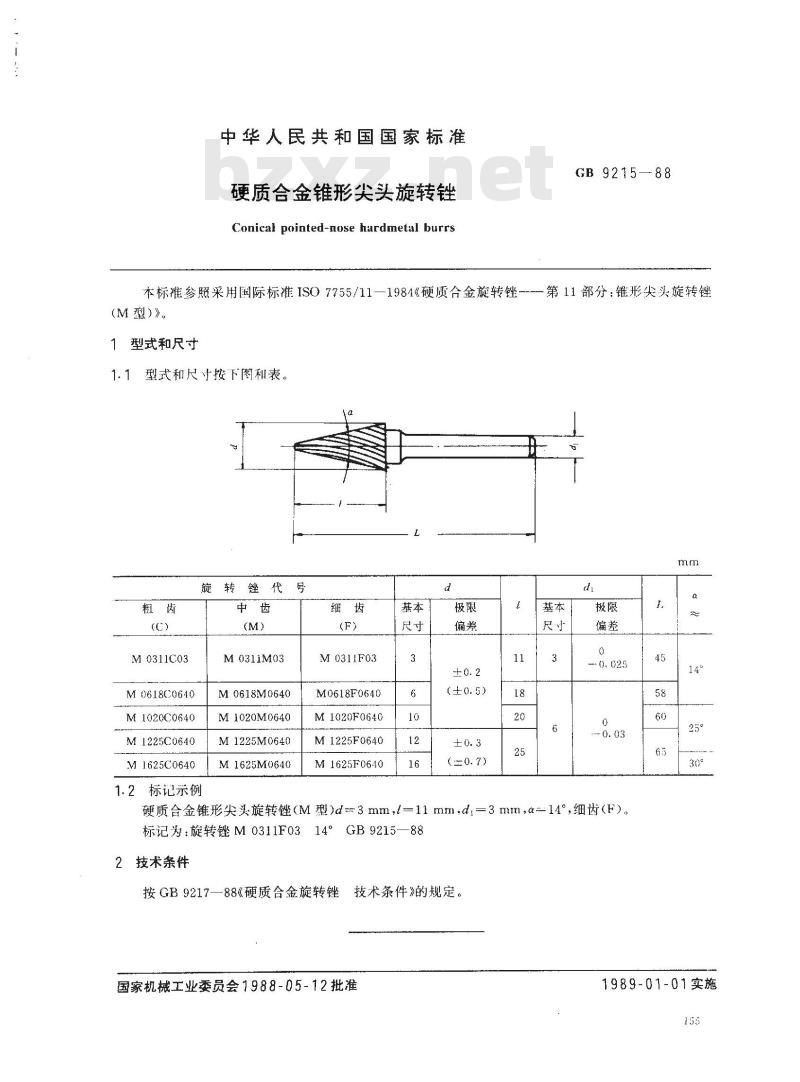

中华人民共和国国家标准
硬质合金锥形尖头旋转锉
Conical pointed-nose hardmetal burrs本标准参照采用国际标准ISO7755/11一1984《硬质合金旋转锉—(M型）》。
型式和尺寸
1.1型式和尺寸按下图和表。
旋转锉代号
M0311C03
M 0618C0640
M 1020C0640免费标准下载网bzxz
M1225C0640
M 1625C0640
1.2标记示例
中齿國
M0311M03
M0618M0640
M 1020M0640
M 1225M0640
M1625M0640
M 0311F03
M0618F0640
M 1020F0640
M 1225F0640
M 1625F0640
GB 9215-88
-第11部分：锥形尖头旋转锉
硬质合金锥形尖头旋转锉（M型)d=3mm，l=11mmdi=3mm,α=14°,细齿(F）。标记为：旋转锉M0311F0314°GB9215—882技术条件
按GB9217—88《硬质合金旋转锉技术条件》的规定。
国家机械工业委员会1988-05-12批准1
1989-01-01实施

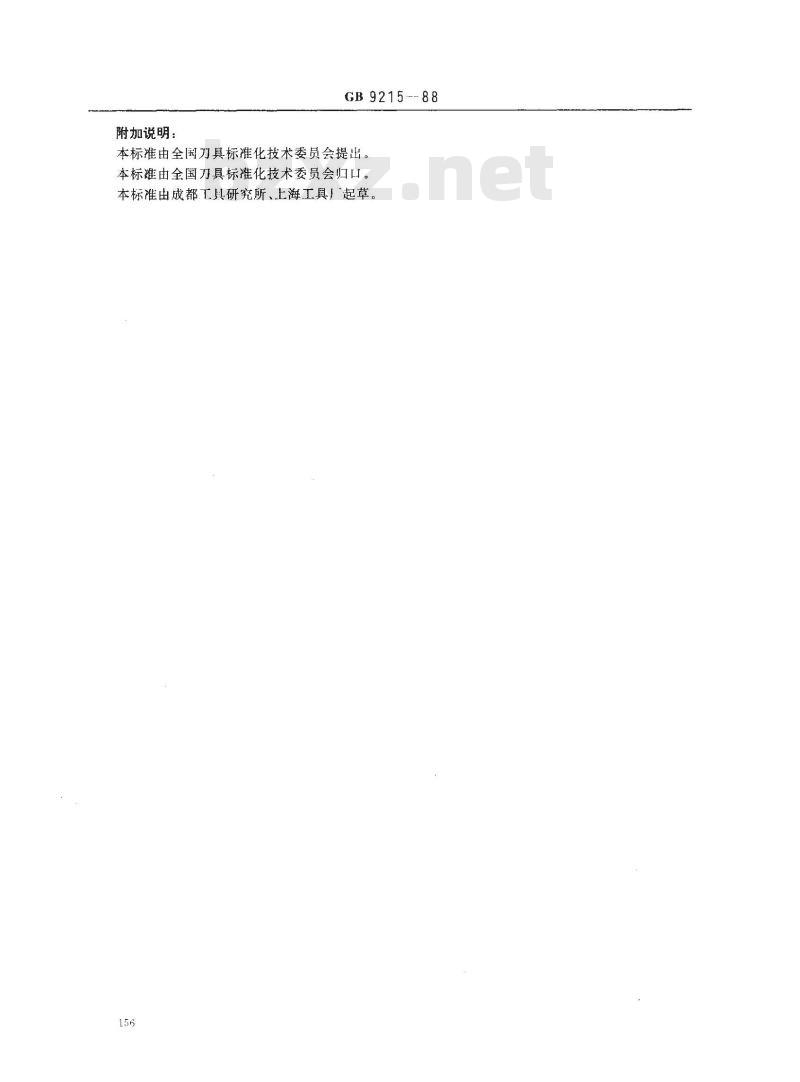

附加说明：
GB9215
本标准由全国刀具标准化技术委员会提出。本标准由全国刀具标准化技术委员会归口。本标准由成都工具研究所、上海工具厂起草。1.56
