【石油化工行业标准(SH)】 乳化沥青恩格拉粘度测定法

ICS75.140
中华人民共和国石油化工行业标准SH/T0099.1—2005
代替SH/T0099.1-91
20372543
乳化沥青恩格拉粘度测定法www.bzxz.net
Determination of Engle viscosity of emulsified asphalt光康
2005-11-28发布
中华人民共和国国家发展和改革委员会2006-06-01实施
SH/T0099.1-2005
本标准修改采用美国材料与试验协会标准ASTMD1665-98《焦油沥青恩格拉粘度测定法》（英文版），对SH/T_0099-19K乳化沥青恩氏粘度测定法》进行修订。本标准代替SH/T0099.1-91《乳化沥青恩氏粘度测定法》为了适合我国国情，本标准在采用ASTMD1665-98时进行了技术性修改，所修改的条款用垂直单线标识在其所涉及的条款的页边空白处。本标准与ASTMD1665-98的主要差异如下：将ASIM编排格式修改为符合我国标准的编排格式，并在语言文字上进行了编辑性修改；将孔径为300um的筛网修改为孔径为1.18mm的筛网；严只规定了测定25℃时乳化沥青恩格拉粘度的方法，采用测温范围为0℃～30%0.1℃的温度计，未涉及其他温度下恩格拉粘度的测定；采用25℃时50mL蒸馏水丛粘度计流出所需的时间（s）作为水值的方法。本标准与SH/T00991-91《乳化沥青恩氏粘度测定法》的主要差异如下：的温度计
将测温范为19℃~27℃、分度值0.1℃的温度计修改为测温范围0℃~30%将孔径为850m的筛网修改为孔径为1.18mm的筛网：一规定了接收瓶到流出管的距离为130mm±5ml规定了水浴温度不高于试验温度1℃；将试样达到测试温度保持5分钟后拔开木塞修改为试样达到测试温度保木塞；
增加了试验结果的精密度要求。本标准由中国石油化工集团公司提出。本标准由中国石油大学（华东）重质油研究所技术归口。本标准负责起草单位：中国石油化工股份有限公司齐鲁分公司胜利炼油厂。本标准主要起草人：姜海华、张光庆、刘慧敏、裴建军本标准所代替标准的历次版本发布情况为：SH/T0099.1-91
分度值
分度值0.1℃
后拔开

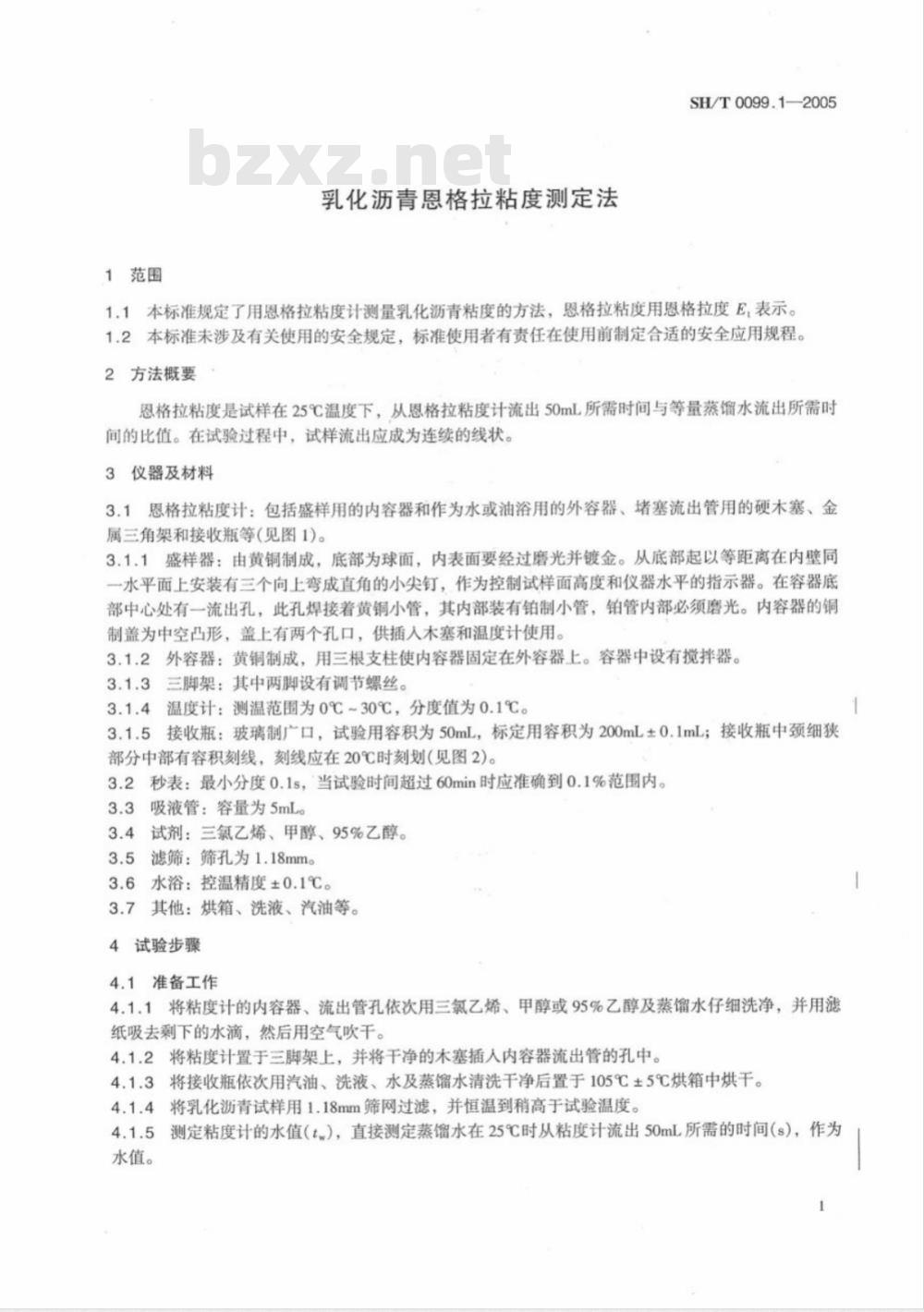

1范围
乳化沥青恩格拉粘度测定法
SH/T0099.1—2005
1.1本标准规定了用恩格拉粘度计测量乳化沥青粘度的方法，恩格拉粘度用恩格拉度E，表示。1.2本标准未涉及有关使用的安全规定，标准使用者有责任在使用前制定合适的安全应用规程。2方法概要
恩格拉粘度是试样在25℃温度下，从恩格拉粘度计流出50mL所需时间与等量蒸馏水流出所需时间的比值。在试验过程中，试样流出应成为连续的线状。3仪器及材料
3.1恩格拉粘度计：包括盛样用的内容器和作为水或油浴用的外容器、堵塞流出管用的硬木塞、金属三角架和接收瓶等（见图1)。3.1.1盛样器：由黄铜制成，底部为球面，内表面要经过磨光并镀金。从底部起以等距离在内壁同一水平面上安装有三个向上弯成直角的小尖钉，作为控制试样面高度和仪器水平的指示器。在容器底部中心处有一流出孔，此孔焊接着黄铜小管，其内部装有铂制小管，铂管内部必须磨光。内容器的铜制盖为中空凸形，盖上有两个孔口，供插人木塞和温度计使用。3.1.2外容器：黄铜制成，用三根支柱使内容器固定在外容器上。容器中设有搅拌器。3.1.3三脚架：其中两脚设有调节螺丝。温度计：测温范围为0℃~30℃，分度值为0.1℃。3.1.4
3.1.5接收瓶：玻璃制广口，试验用容积为50mL，标定用容积为200mL±0.1mL；接收瓶中颈细狭部分中部有容积刻线，刻线应在20℃时刻划（见图2)。3.2秒表：最小分度0.1s，当试验时间超过60min时应准确到0.1%范围内。3.3吸液管：容量为5mL。
3.4试剂：三氯乙烯、甲醇、95%乙醇。3.5滤筛：筛孔为1.18mm
3.6水浴：控温精度±0.1℃。
3.7其他：烘箱、洗液、汽油等。4试验步骤
4.1准备工作
4.1.1将粘度计的内容器、流出管孔依次用三氯乙烯、甲醇或95%乙醇及蒸馏水仔细洗净，并用滤纸吸去剩下的水滴，然后用空气吹干。4.1.2将粘度计置于三脚架上，并将干净的木塞插人内容器流出管的孔中。4.1.3将接收瓶依次用汽油、洗液、水及蒸馏水清洗干净后置于105℃±5℃烘箱中烘干。4.1.4将乳化沥青试样用1.18mm筛网过滤，并恒温到稍高于试验温度。4.1.5测定粘度计的水值（t），直接测定蒸馏水在25℃时从粘度计流出50mL所需的时间（s），作为水值。
SH/T0099.1--2005
套容器
-106mm±1.0mm
5.0mm间膜
25mmt1.0mm
52mm±0.5mm
2.9mm±0.02mm
20mm±0.1mm
4.5mm=0.2mm
20mm最小值：
少于50m
3mm最小值
刻度线：
恩格拉粘度计
图2接收瓶
一覆益和水来尖级
流出管
环行加热器
接收瓶
ETROCHEMICAL
（此接收瓶不再使用
试验用瓶见图2）
调节螺钉
4.2试验步骤
SH/T0099.1--2005
4.2.1准备好外容器中的水，须浸到内容器的扩大部分为止，预热温度不高于试验温度1℃。4.2.2在仪器水平条件下，将已过筛并恒温到稍高于试验温度的试样，注入干净并插好木塞（注意不可过分用力压插木塞，
以凭本
塞很快磨损）的内容器中，使其液面刚好达到尖钉的尖端，注意试样中不应产生气泡，盖好粘度计盖，并插好温度计。5mm处放置一个洁净干燥的50mL试样接收瓶4.2.3在流出管下方130
瓶的中心，以使试样能顺利流过瓶颈部分。4.2.4调整内
，使流孔正对着接收
需的水温，内容器中的水用插有温度计的盖围绕木塞转动，注意不得产生气泡，外容器中的水用猫器搅拌，当试样达到测试温度+0.1℃，再继续保持3min后（开始的2min内继续最后lmi不要搅拌），迅速提离木塞（应能自动卡住并能保持提离状态搅拌试样，
子挂在盖子上，提起位置应保持与测水值时相同，同时开始计塞)、把杠
塞通过教
样的流出
用辅助加
雅确至0.1
以流出管流出，就不要再使用环形加热器，用加人或取出合适温度的水来保对外容器的圆简部分进行短暂加热5
计算和试验报告
诚释的恩格拉粘度按下式计算：E
式样在温度时的恩格拉度；
试样在温度：时的流出时间，
恩格拉粘度计的水值，s。
试验报告
不允许拨出木
测定50mL试
温度，也可
ROCHEM
同试样至少平行试验两次，两次测定结果符合重复性试验精密度要求时，取真平均值作为试样的恩格拉粘度
6精密度
试验缩果的差值不能超过平均值的4%。6.2再现性试验结课的差值不能超过平均值的6%。YNIH
中华人民共和国石油化工
行业标准
乳化沥青恩格拉粘度测定法
SH/T0099.1—2005
中国石化出版社出版发行
地址：北京市东城区安定门外大街58号邮编：100011电话：（010)84271850读者服务部电话：（010)84289974http://www.sinopec-press.comE-mail:[email protected]
北京精美实华图文制作中心排版北京金明盛印刷有限公司印刷
全国各地新华书店经销
版权专有不得翻印
01/16印张0.5字数9千字
开本880×1230
2006年12月第1版2006年12月第1次印刷书号：1580229-048
定价：15.00元
（购买时请认明封面防伪标识）200660/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
