【船舶行业标准(CB)】 船用往复式液压缸基本参数

ICS47.020.30
备案号：17188-2006下载标准就来标准下载网

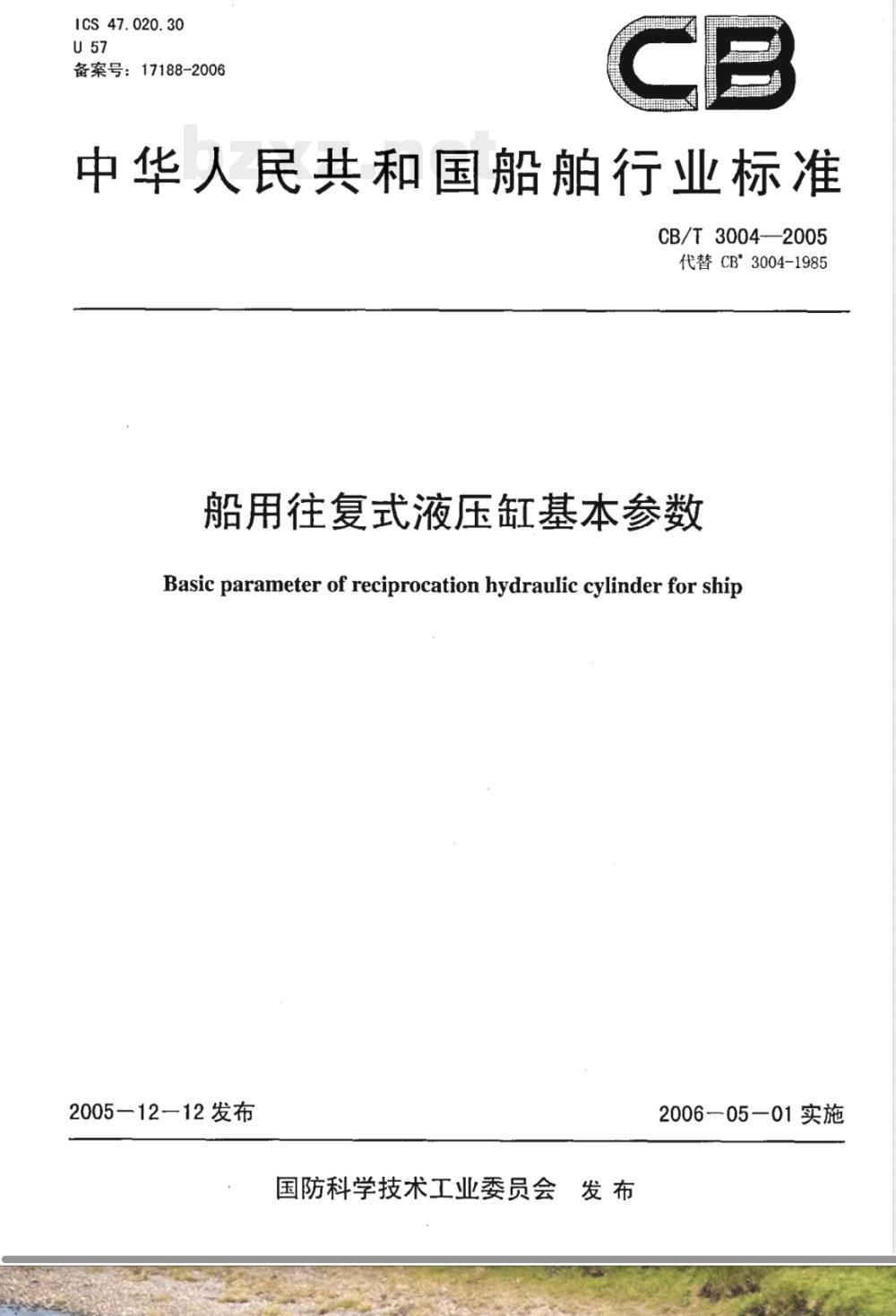

中华人民共和国船舶行业标准
CB/T3004——2005
代替CB*3004-1985
船用往复式液压缸基本参数
Basic parameter of reciprocation hydraulic cylinder for ship2005—12—12发布
国防科学技术工业委员会发布
2006—05—01实施

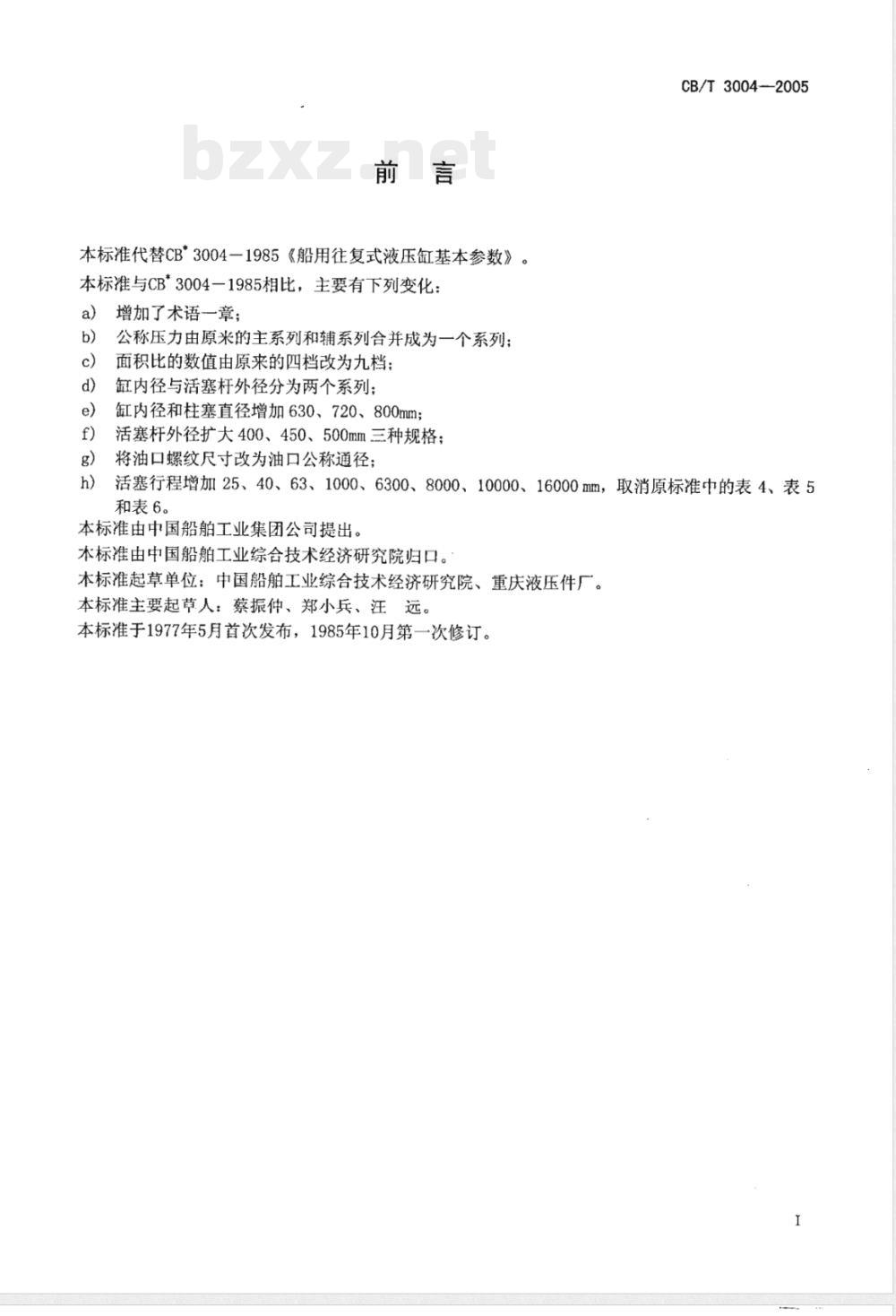

本标准代替CB*3004一1985《船用往复式液压缸基本参数》本标准与CB*3004一1985相比，主要有下列变化：增加了术语一章；
公称压力由原米的主系列和辅系列合并成为一个系列：面积比的数值由原来的四档改为九档；缸内径与活塞杆外径分为两个系列；缸内径和柱塞直径增加630、720、800mm;活塞杆外径扩大400、450、500mm三种规格；g）
将油口螺纹尺寸改为油口公称通径；CB/T3004-2005
活塞行程增加25、40、63、1000、6300、8000、10000、16000mm，取消原标准中的表4、表5h）
和表6。
本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。本标准起草单位：中国船舶工业综合技术经济研究院、重庆液压件厂。本标准主要起草人：蔡振仲、郑小兵、汪远。本标准于1977年5月首次发布，1985年10月第一次修订。1范围

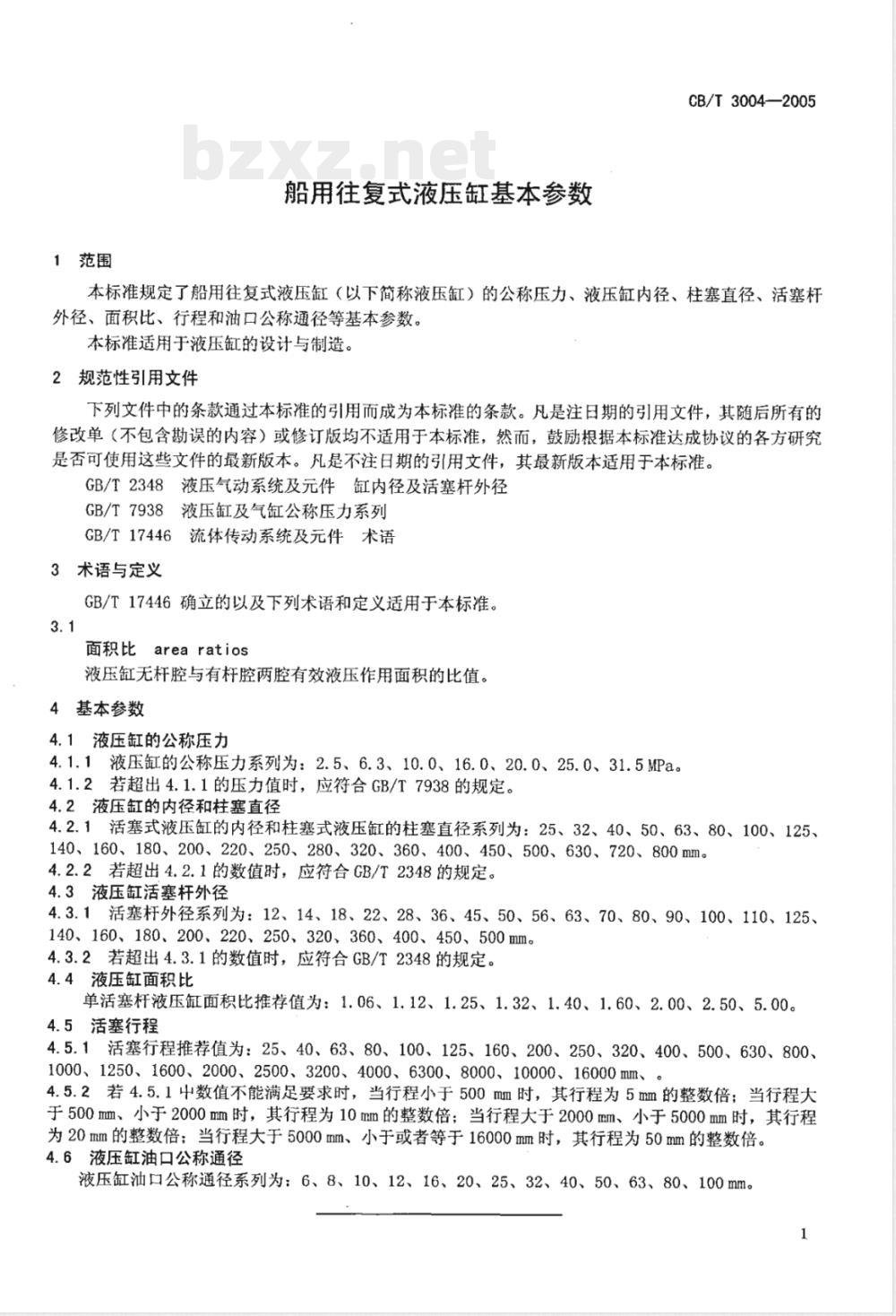

船用往复式液压缸基本参数
CB/T3004—2005
本标准规定了船用往复式液压缸（以下简称液压缸）的公称压力、液压缸内径、柱塞直径、活塞杆外径、面积比、行程和油口公称通径等基本参数。本标准适用于液压缸的设计与制造。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2348液压气动系统及元件缸内径及活塞杆外径GB/T7938液压缸及气缸公称压力系列GB/T17446流体传动系统及元件术语3术语与定义
GB/T17446确立的以及下列术语和定义适用于本标准。3.1
面积比area ratios
液压缸无杆腔与有杆腔两腔有效液压作用面积的比值。4基本参数
4.1液压缸的公称压力
4.1.1液压缸的公称压力系列为：2.5、6.3、10.0、16.0、20.0、25.0、31.5MPa。4.1.2若超出4.1.1的压力值时，应符合GB/T7938的规定。4.2液压缸的内径和柱塞直径
4.2.1活塞式液压缸的内径和柱塞式液压缸的柱塞直径系列为：25、32、40、50、63、80、100、125、140、160、180、200、220、250、280、320、360、400、450、500、630、720、800mm。4.2.2若超出4.2.1的数值时，应符合GB/T2348的规定。4.3液压缸活塞杆外径
4.3.1活塞杆外径系列为：12、14、18、22、28、36、45、50、56、63、70、80、90、100、110、125、140、160、180、200、220、250、320、360、400、450、500 mm。4.3.2若超出4.3.1的数值时，应符合GB/T2348的规定。4.4液压缸面积比
单活塞杆液压缸面积比推荐值为：1.06、1.12、1.25、1.32、1.40、1.60、2.00、2.50、5.00。4.5活塞行程
4.5.1活塞行程推荐值为：25、40、63、80、100、125、160、200、250、320、400、500、630、800、1000、1250、1600、2000、2500、3200、4000、6300、8000、10000、16000mm、4.5.2若4.5.1中数值不能满足要求时，当行程小于500mm时，其行程为5mm的整数倍；当行程大于500mm、小于2000mm时，其行程为10mm的整数倍；当行程大于2000mm、小于5000mm时，其行程为20mm的整数倍；当行程大于5000mm、小于或者等于16000mm时，其行程为50mm的整数倍。4.6液压缸油口公称通径
液压缸油口公称通径系列为：6、8、10、12、16、20、25、32、40、50、63、80、100mm。1
0“030040\020058

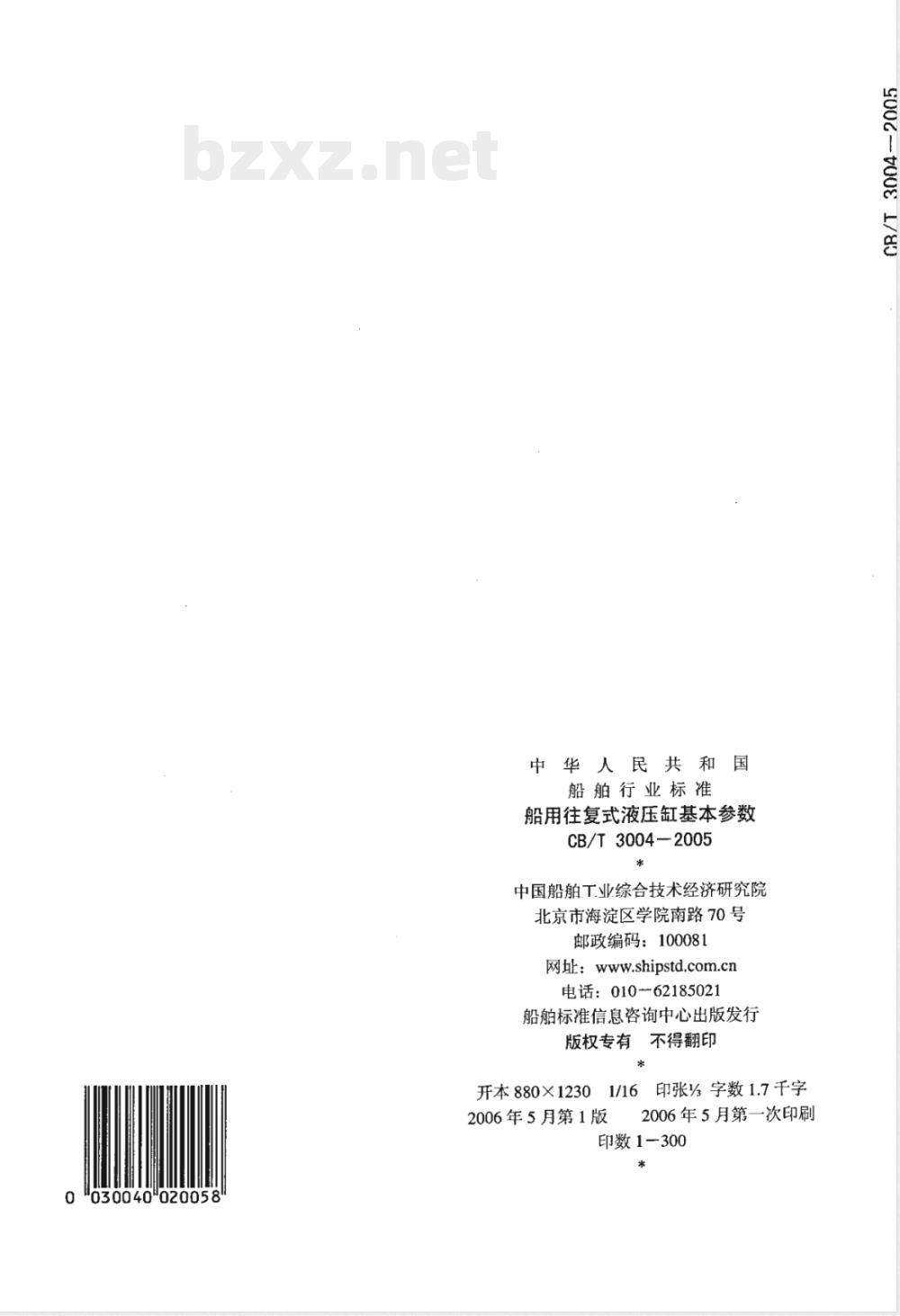

中华人民共和国
船舶行业标准
船用往复式液压缸基本参数
CB/T 3004—2005
中国船舶工业综合技术经济研究院北京市海淀区学院南路70号
邮政编码：100081
网址：www.shipstd.com.cn
电话：010-62185021
船舶标准信息咨询中心出版发行版权专有　不得翻印
开本880×12301/16印张%字数1.7千字2006年5月第1版
2006年5月第一次印刷
印数1—300
00010081/80
