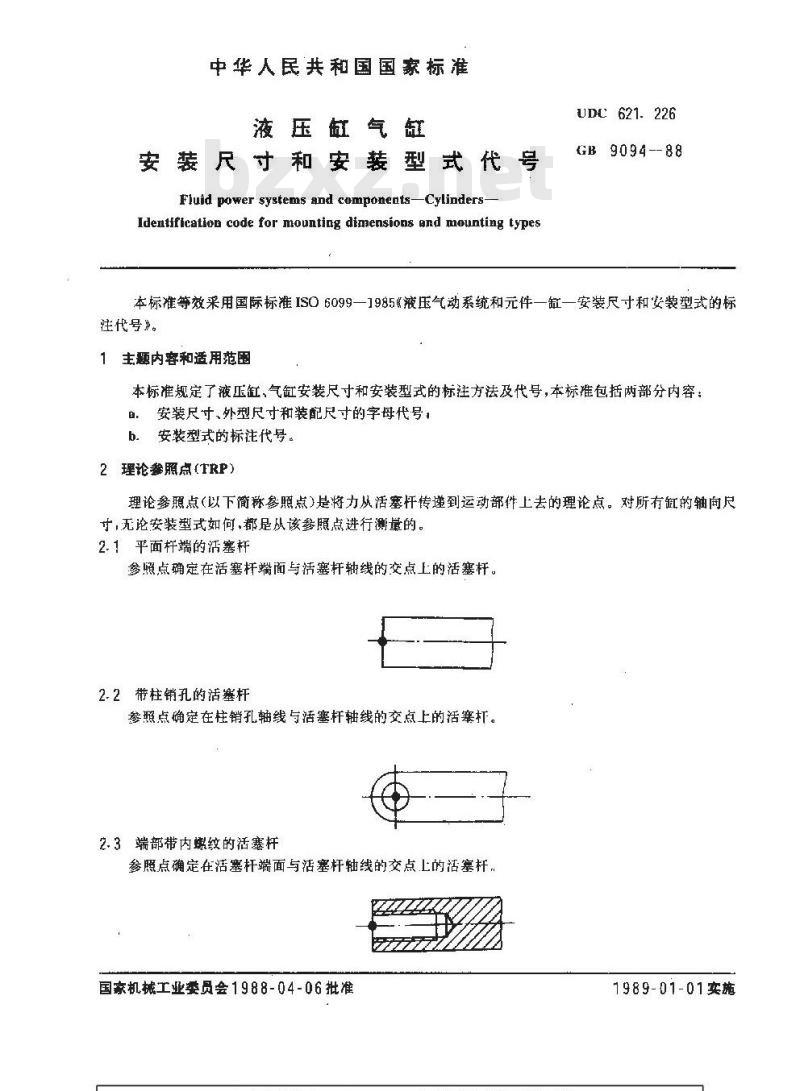

中华人民共和国国家标准
液压缸气缸
安装尺寸和安装型式代号
Fluid power systems and components-CylindersIdentification code for mounting dimensions and mounting typesUDC 621. 226
GB 9094--88
本标准等效采用国际标准ISO6099一1985液压气动系统和元件一缸一安装尺寸和安装型式的标注代号》。
主题内容和适用范围
本标准规定了液压缸，气缸安装尺寸和安装型式的标注方法及代号，本标准包括两部分内容：安装尺寸、外型尺寸和装配尺寸的字母代号，自
b。安装型式的标注代号。
2理论鑫照点(TRP)
理论参照点（以下简称参照点）是将力从活塞杆传递到运动部件上去的理论点。对所有缸的轴向尺寸，无论安装型式如何，都是从该参照点进行测量的。2.1平面杆端的活塞杆
参照点确定在活塞杆端面与活塞杆轴线的交点上的活塞杆。2.2带柱销孔的活塞杆
参照点确定在柱销孔轴线与活塞杆轴线的交点上的活塞杆，2.3端部带内螺纹的活塞杆
参照点确定在活塞杆端面与活塞杆轴线的交点上的活塞杆，国家机械工业委员会1988-04-06批准1989-01-01实施

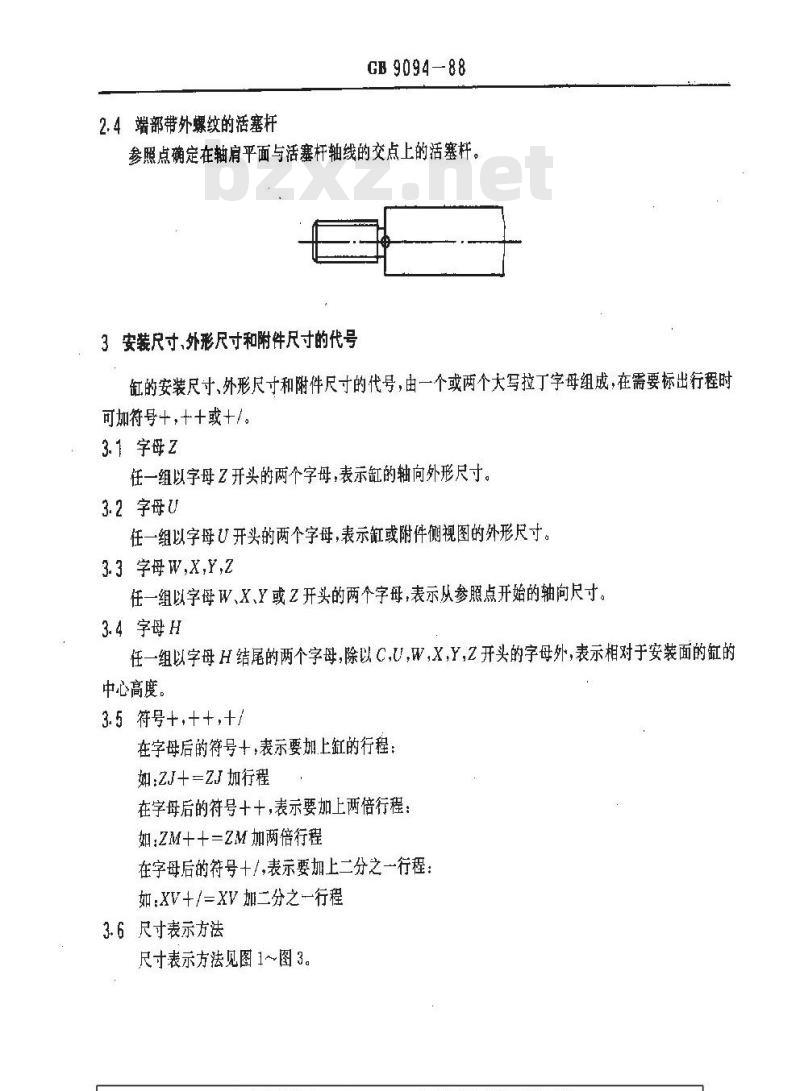

2.4端部带外螺纹的活塞杆
GB9094-88
参照点确定在轴肩平面与活塞杆轴线的交点上的活塞杆。3安装尺寸,外形尺寸和附件尺寸的代号缸的安装尺寸、外形尺寸和附件尺寸的代号，由一个或两个大写拉丁字母组成，在需要标出行程时可加符号十，十十或十/。
3.1字母Z
任一组以字母Z开头的两个字母，表示缸的轴向外形尺寸。3.2字母U
任一组以字母U开头的两个字母，表示缸或附件侧视图的外形尺寸。3.3学母W,X,Y,z
任一组以字母W、X、Y或Z开头的两个字母，表示从参照点开始的轴向尺寸。3.4字母H
任一组以字母H结尾的两个字母，除以C,U,W,X,Y,Z开头的字母外，表示相对于安装面的缸的中心高度。
3.5符号+,++,+/
在字母后的符号十，表示要加上缸的行程：如：ZJ+=ZJ加行程
在字母后的符号十十，表示要加上两倍行程；：如;ZM++=ZM加两倍行程
在字母后的符号十/,表示要加上二分之一行程：如;XV+/-XV加二分之一行程
3.6尺寸表示方法
尺寸表示方法见图1～图3。
FE或FF
GE 909488

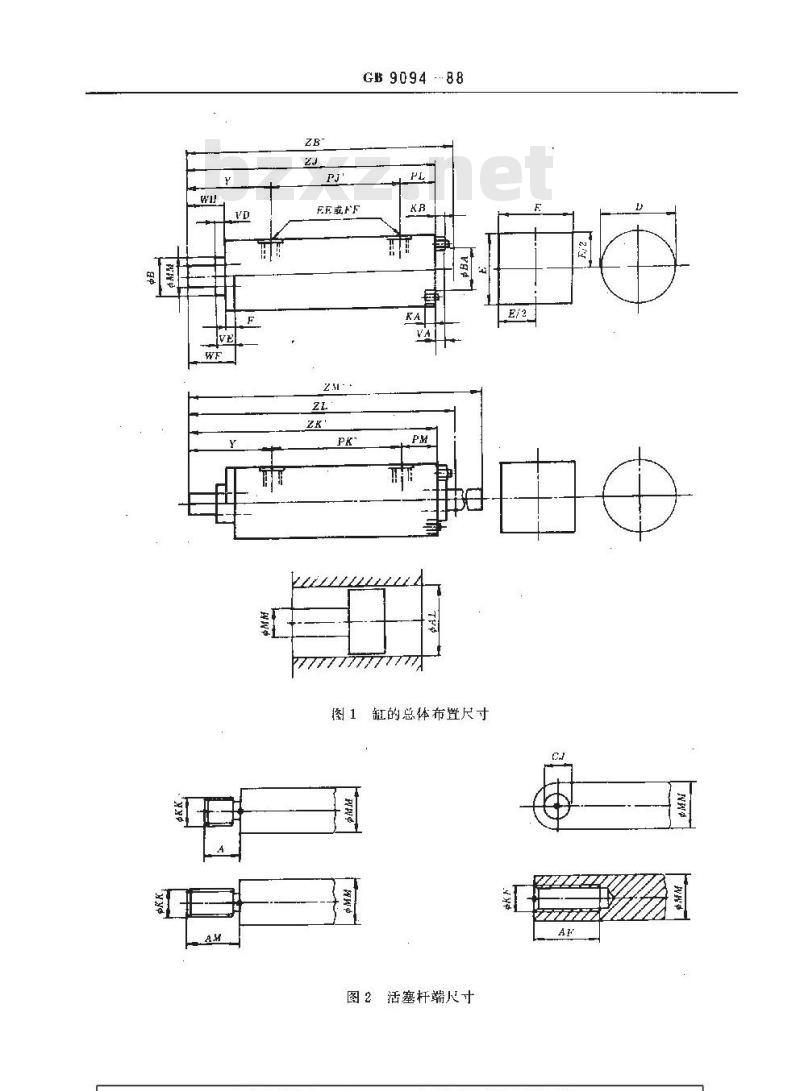

图1缸的总体布置尺寸
图2活塞杆端尺寸
活塞杆扭单乒环
活寒杆用双环
双耳环支架
名柱销(开销或弹黄卡圈型）
GR 9094—88
h活寒环用蒂关节轴承的单环
中芝架
关节轴最闲的效乓环艾架

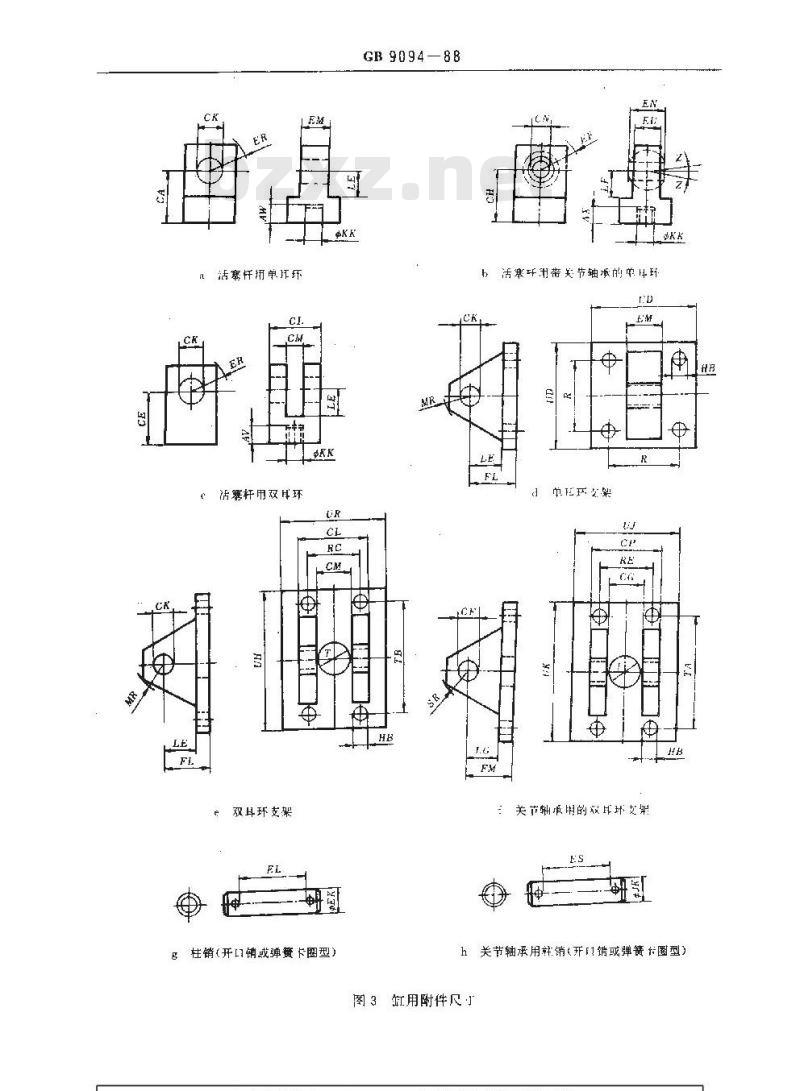

h关节轴承用轩销(开销或弹簧圈型）图 3 红用附件尺了

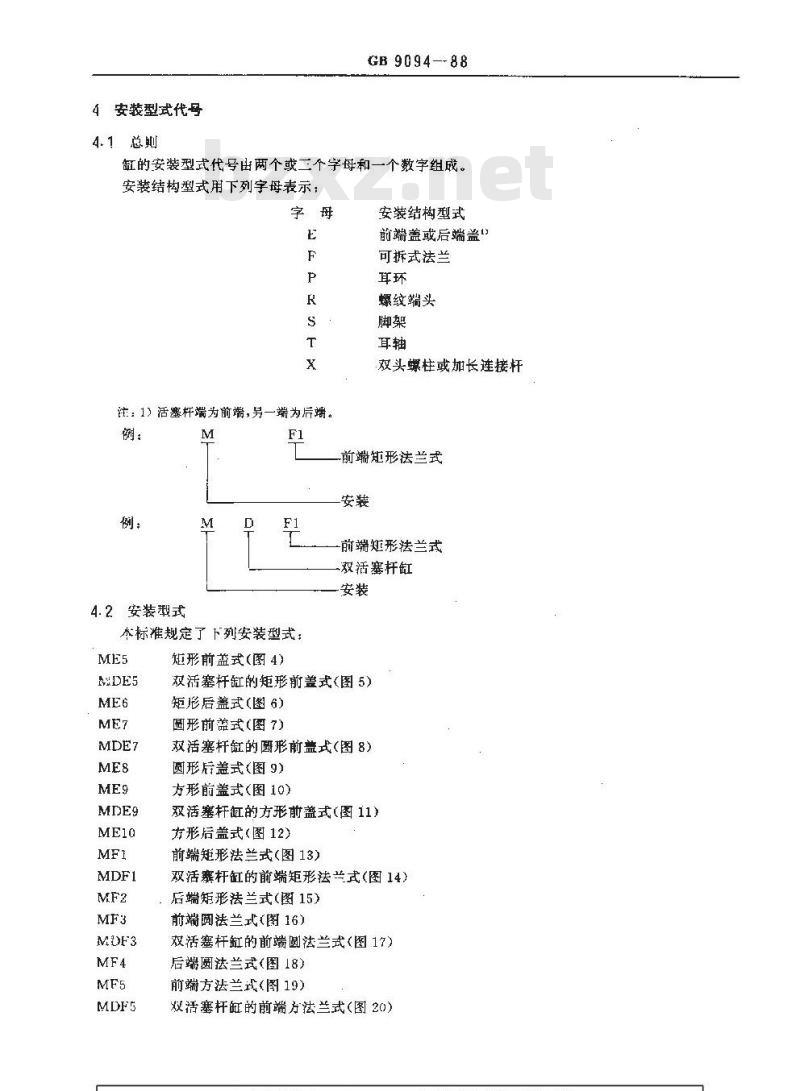

4安装型式代号
4.1总则
GB 9094--88
缸的安装型式代号出两个戴二个学母和一个数字组成。安装结构型式用下列字母表示：字母
注：1）活塞杆端为前端,另一端为后端。例：
4.2安装型式
本标准规定了下列安装型式；
矩形前盖式(图4)
安装结构型式
前端盖或后端盖!
可拆式法兰
螺纹端头
双头螺柱或加长连接杆
前端矩形法兰式
-前端形法兰式
双活塞杆缸
双活塞杆缸的矩形前盖式（图5)矩形后盖式(图6)
圆形前盖式(图7)
双活塞杆缸的厨形前盖式（图8）圆形后盖式（图9)
方形前盖式（图10）
双活塞杆缸的方形前盖式（图11）方形后盖式（图12）
前端矩形法兰式（图13)
双活塞杆缸的前端矩形法兰式图14)后端矩形法兰式（图15)
前端阈法兰式（图16）
双活塞杆缸的前端圆法兰式(图17)后端圆法兰式（图18）
前端方法兰式（图19）
双活塞杆缸的前端方法兰式（图20)MF6
后端方法兰式(图21)
GB 9094—88
帮后部对巾的前端圆兰式（图22）双活塞杆缸的惜后部对中的前端圆法兰式（图23）前端带两孔的矩形法兰式（图24）后端固定双耳环式（图25）
后端可拆双耳环式（图26)
后端固定单耳环式（图27)
后端可拆单耳环式（图28)
带关节轴承，后端固定单耳环式（图29）带关节轴承，后端可拆单耳环式(图30）前端可拆双耳环式(图31)
前端螺纹式（图32）
双活塞杆缸的前端螺纹式（图33）后端螺纹式（图34）
端部脚架式（图35）
双活塞杆缸的端部脚架式（图36）侧面脚架式（图37)
双活塞杆缸的侧面脚架式（图38）前端脚架式（图39）
前端整体耳轴式(图40)
双活塞杆缸的前端整体耳轴式（图41)后端整体耳轴式(图42)
中间周定或可调耳轴式（图43）双活塞杆缸的中间固定或可调耳轴式(图44)前端可拆耳轴式（图45)免费标准bzxz.net
后端可拆耳轴式（图46）
两端双头螺柱或加长连接杆式（图47)双活塞杆缸的两端双头螺柱或加长连接杆式（图48）后端双头螺柱或加长连接杆式（图49）双活塞杆缸的后端双头螺柱或加长连接杆式（图50）前端双头螺柱或加长连接杆式(图51)两端两个双头螺柱或加长连接杆式（图52）双活塞杆缸的两端两个双义螺柱或加长连接杆式（图53）前端带螺孔式（图54)
双活塞杆缸的前端带螺孔式（图55）后端带螺孔式（图56）
5安装尺寸和外形尺寸的代号
安装尺和外形尺小的代号见图4～图56。D
GB9094—88
图4（ME5)矩形前盖式
[图5（MDE5）双活寒杆征的钜形前盖式$
图6（ME6)矩形后盖式
图7（ME7)圆形前盖式
GB 9094—88
图8（MDE7)双活塞杆缸的圆形前盖式图9(ME8)形后盖式
图10（ME9)方形前盖式
行主荒
GB909488
(MDE9)双活塞杆缸的方形前盖式中
图12（ME10)方形后盖式
：（MF1)前端矩形法兰式
图14（MDF1）双活塞杆缸的前端矩形法兰式T
GB 9094 -88
（MF2)后端矩形法
图16（MF3)前端圆法兰式
(MDF3)双活塞杆缸的前端圆法兰式图17
图18（MF4)后端圆法兰式
GB 9094—88
(MF5)前端力法兰式
(MDF5)双活寒杆缸的前端方法兰式图20
图21（MF6)后端方法兰式
GB 909488
图22（MF7)带庐部对中的前端圆法兰式图23（MDF7)双活塞杆缸的带后部对中的前端圆法兰式图24（MF8)前端带两孔的矩形法兰式
