【国家标准(GB)】十字槽沉头螺钉和锥形锁紧垫圈组合件

本网站发布时间： 2024-08-10 01:37:03

GB/T9074.9-1988
现行
　点击下载此标准

基本信息

标准号：
GB/T 9074.9-1988
标准名称：
十字槽沉头螺钉和锥形锁紧垫圈组合件
标准类别：
国家标准(GB)
英文名称：
Cross recessed countersunk head screw and conical locking washer assemblies
标准状态：
现行
发布日期：
1988-04-16
实施日期：
1989-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
32.04 KB

标准分类号

标准ICS号：
机械系统和通用件>>21.060紧固件
中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

页数：
3页
标准价格：
8.0 元

其他信息

首发日期：
1988-04-16
复审日期：
2004-10-14
起草单位：
机械部标准化所
归口单位：
全国紧固件标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
十字沉头螺钉锥形锁紧垫圈组合

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 9074.9-1988 十字槽沉头螺钉和锥形锁紧垫圈组合件 GB/T9074.9-1988

标准内容

部分标准内容：

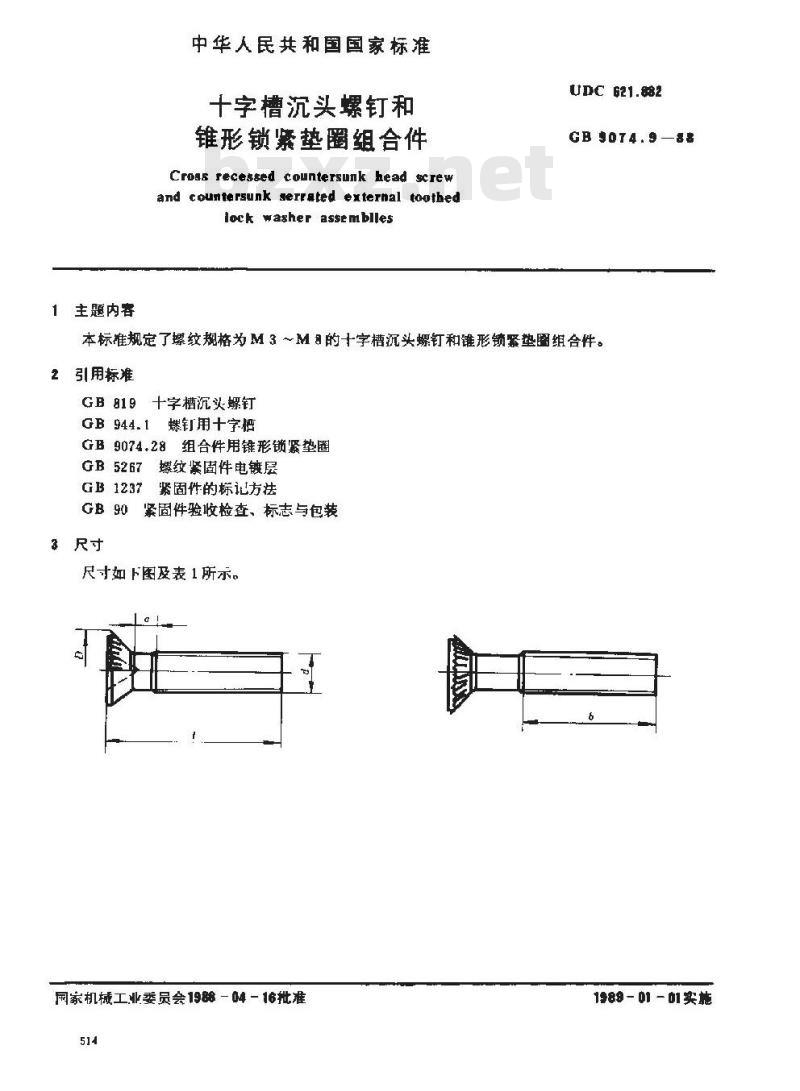

1主题内容
中华人民共和国国家标准
十字槽沉头螺钉和
锥形锁紧垫圈组合件bzxZ.net
Croas recessed countersunk head screwand countersunk serrated external toothedlock washer assemblles
UDC 621.882
GB 90T4.9—88
本标准规定了螺纹规格为M3~M的十字槽沉头螺钉和锥形锁紧垫图组合件。2引用标准
十字槽沉头螺钉
GB 819
GB944.1螺钉用十字韬
GB9074.28组合件用锥形锁紧垫圈GB5267螺纹紧固件电镀层
GB1237紧固件的标记方法
GB90紧固件验收检查、标志与包装3尺寸
尺寸如下图及表 1所示。
国家机械工业委员会198—04-16批准514
1989 - 01 - 01 实施
螺纹规格d
注：(）尽可能不采用括号内的规格。通
GB 9074. 9—a要
(）公称长度在虚线以上的螺钉，制出全螺纹。M5

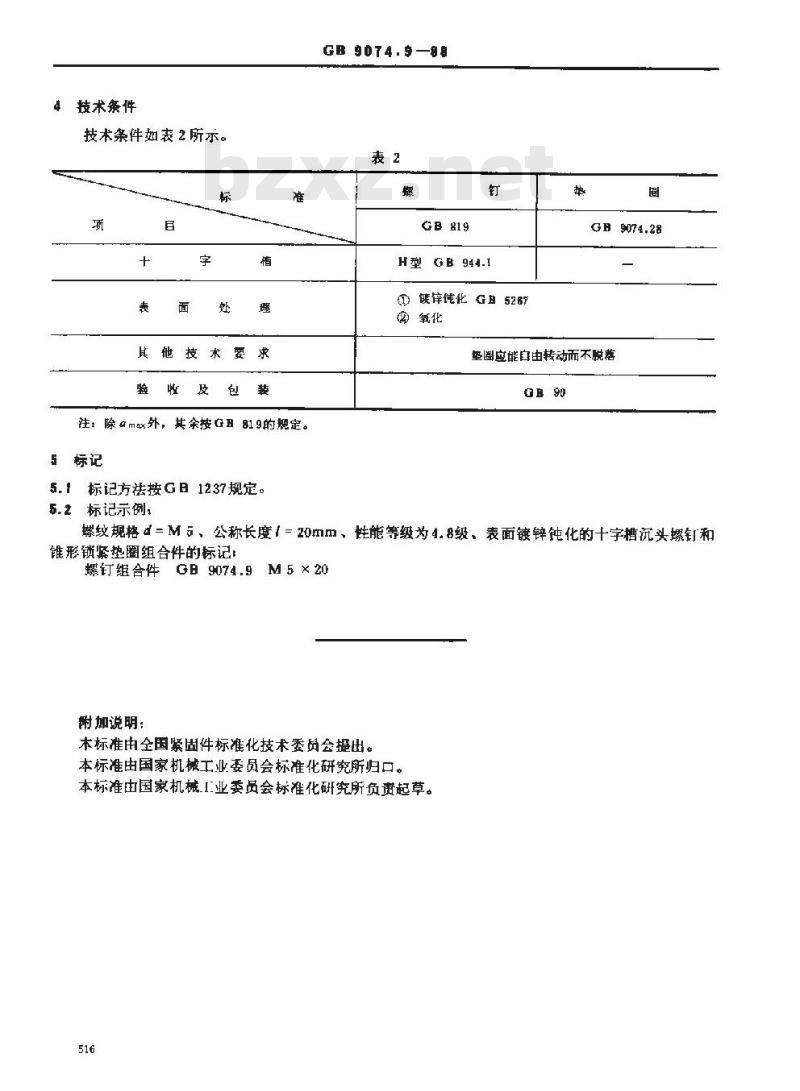

4技术条件
技术条件如表 2所示。
其他技术婴求
注：除αmx外，其余按GH819的规定。5标记
5.1标记方法按G日1237规定。
5.2标记示例
GB 9074.9—88
GB 819
H型 GB 944.1
①镀锌饨化GE5267
②氧化
GB9074.28
垫圈应能自由转动而不脱落
攀纹规格d=M5、公称长度1=20mm、性能等级为4.8级、表面镀锌钝化的十字槽沉头螺钉和锥形锁紧垫圈组合件的标记：
GB9074.9M5×20
螺钉组合件
附加说明：
本标准由全国紧固件标准化技术委员会提出。本标准由国家机械工业委员会标准化研究所归口。本标准由国家机械I业委员会标准化研究所负责起草。516
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
