【国家标准(GB)】 缩微摄影技术 技术图样和技术文件缩微摄影的质量标准与检验

GB/T89891998

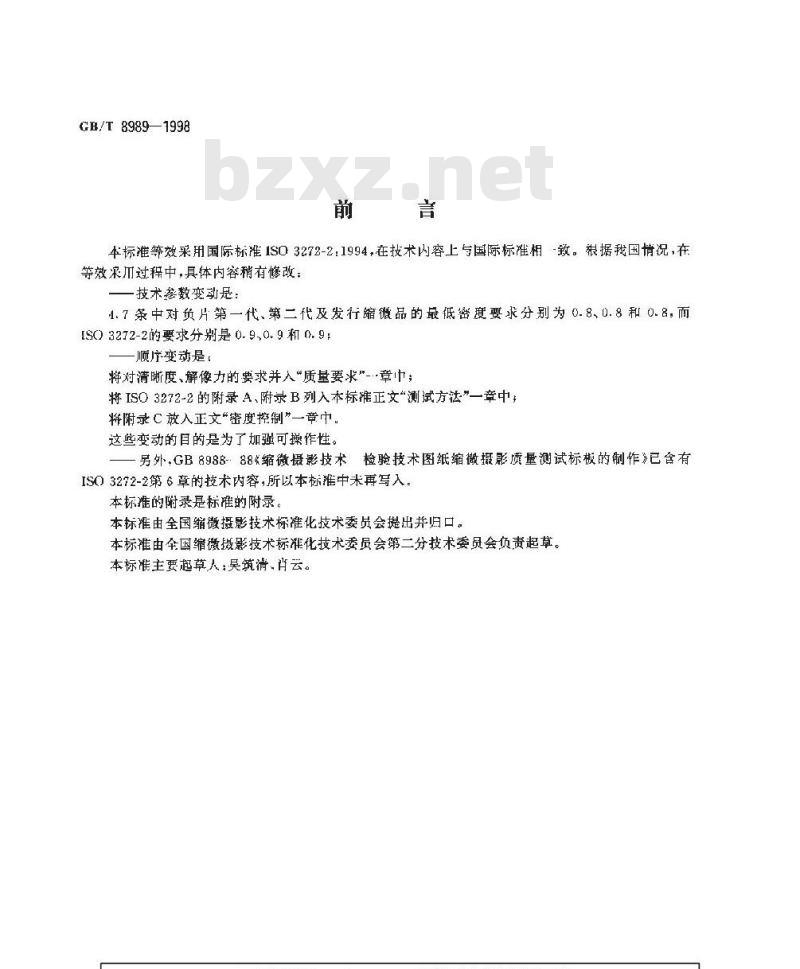

本标准等效采用国际标准1S03272-2：1994，在技术内容上与国际标准相-教。根据我国情况，在等效采川过程中，具体内容稍有修改一技术参数变动是：
1.7条中对负片第一代、第二代及发行缩微品的最低密度要求分别为0.8、0.8和0.8.而[S03272-2的要求分别是0.9,0.9和0.9:一顺序变动是
将对清晰度、解像力的要求并人“质量要求”-章中；将ISO3272-2的附录A、附录B列入本标准正文“测试方法”一章中，将附录C放入正文“密度控制”一章中。这些变动的目的是为了加强可操作性。另外，GB8988·88《缩微摄影技术检验技术图纸缩微摄影质量测试标板的制作》已含有IS03272-2第6章的技术内容，所以本标准中米再写入。本标推的附录是棕难的附录。
本标推由全国缩微摄影技术标准化技术委员会提出并归口。本标准由全国缩微摄影技术标准化技术委员会第二分技术委员会负责起草。本标准主要起草人:昊筑清、肾背云。CB/T 89891998

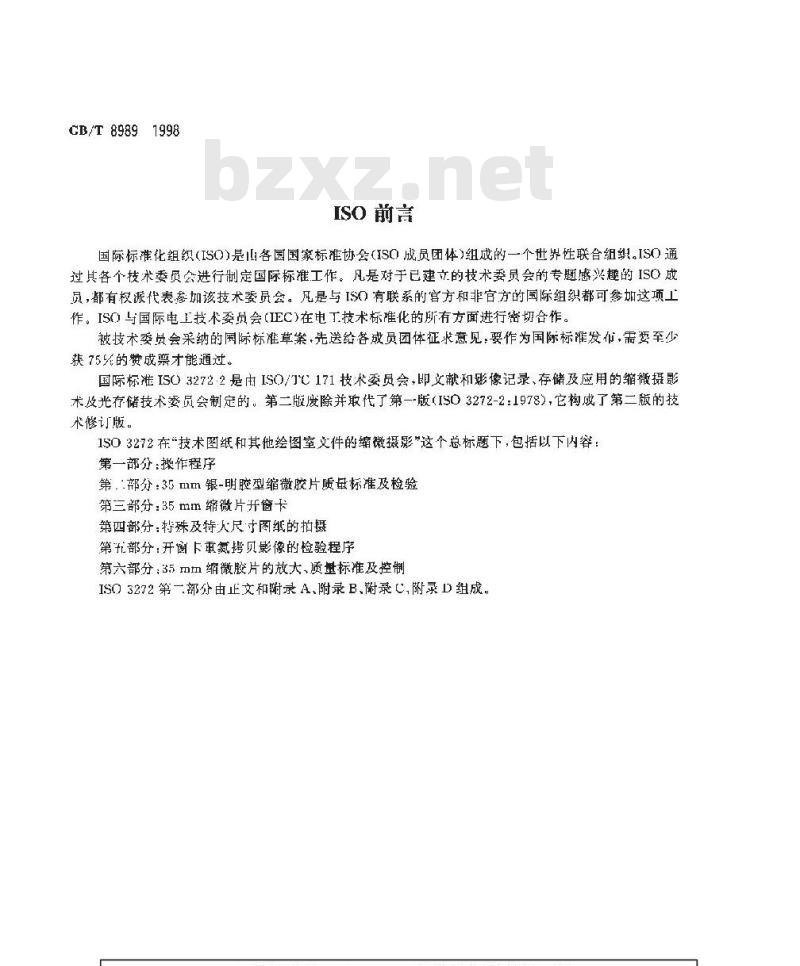

ISO前言
国际标准化组织（ISO）是山各国国家标准协会（ISO成员团体）组成的一个世界性联合组织.ISO通过其各个技术委员会进行制定国际标准工作。凡是对于已建立的技术委员会的专题感兴趣的ISO成员，都有权派代表参加该技术委员会。凡是与ISO有联系的宫方和非官方的国际组织都可参加这项工作。ISO)与国际电工技术委员会(IEC)在电工技术标准化的所有方面进行密切合作。被技术委员会采纳的围际标准草案，先送给各成员团体征求意见：要作为国际标催发布，需要至少获75%的赞成票才能通过。
国际标准ISO3272·2是由ISO/IC171技术委员会，即文献和影像记录、存储及应用的缩微摄影术皮光存储技术委员会制定的，第二版废除并取代了第一-版（ISO3272-2：1978)，它构成了第二版的技术修订版。
1S03272在“技术图纸和其他绘图室文件的缩微摄影\这个总标题下，包括以下内容：第一部分:操作程序
第.部分：35mm银-明胶型缩微胶片质量标准及检验第三部分：35mm缩微片开窗卡
第四部分：特殊及特人尺寸图纸的拍摄第托部分：开窗卡重氮拷贝影像的检验程序第六部分：35mm缩微胶片的放大、质量标准及控制ISO3272第一部分由止文和附录A、附录B、附录C，附录D组成，1范围

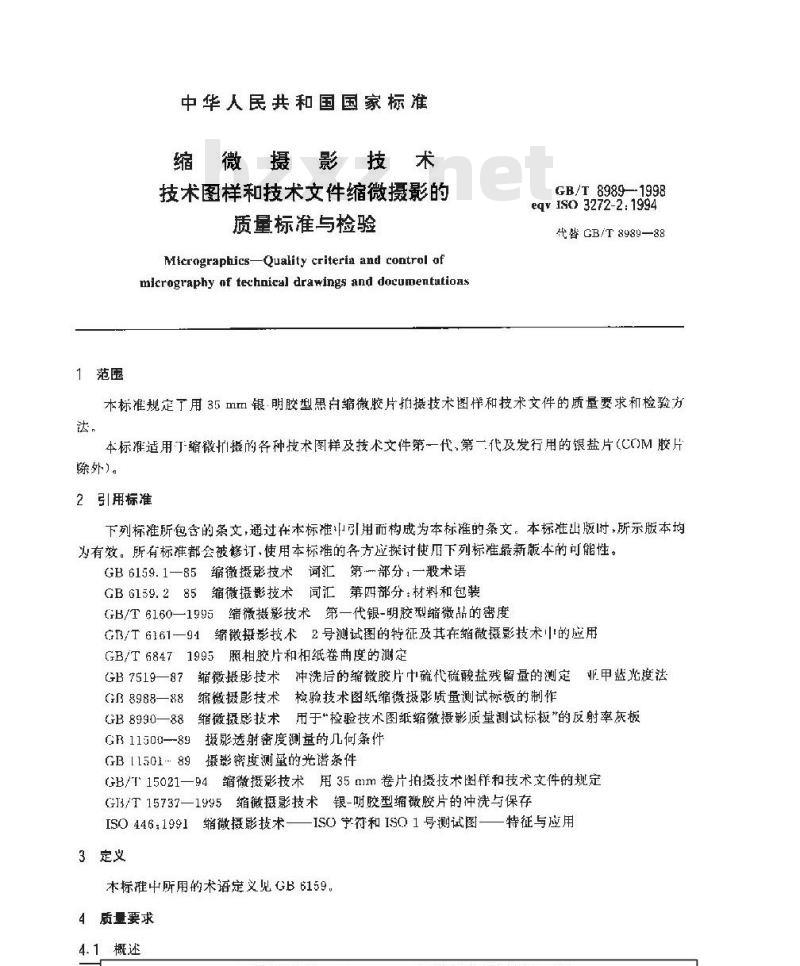

中华人民共和国国家标雅
缩微摄影技术
技术图样和技术文件缩微摄影的质量标准与检验
Mtcrographics-Quality criteria and control ofmicrography af technical drawings and documentationsGB/T 8989-1998
eqvISO 3272-2:1994
代替 GB/T 8989—88
本标准规定了用35Im银·明胶型黑有缩微胶片拍摄技术图样和技术文件的质量要求和检验方法，
本标准适用J-缩微扩摄的各种技术图样及技术文件第一代，第一代及发行用的银盐片（CC)M胶片除外)。
2引用标准
下列标准所包含的文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被够订，使用本标准的各方应操讨使瓜下列标准最新版本的可能性。GB6159.1—85缩微摄影技术词汇第部分1—般术语GB6159.285缩微摄影技术词汇第四部分：材料和包装GB/T6160一1995缩微摄影技术第一代银-明胶型缩微品的密度GB/T6161一91缩微摄影技术2号测试图的特征及其在缩微摄影技术的应用GB/T68471995照相胶片和相纸卷曲度的测定GB7519一87缩微摄影技术冲洗后的缩微胶片中硫代硫酸盐残留量的测定业甲蓝贴度法
G8988一88缩微摄影技术检验技术图纸缩微摄影质量测试标板的制作GB8990一88缩微摄影技术用于检验技术图纸缩微摄影质量测试标板”的反射率灰板GR11500—89摄影透射密度测量的几何条件GB［150189摄影密度测量的光谱条件GB/T15021一94缩微摄影技术用35mm卷片拍摄技术图样和技术文件的规定GJ3/T15737一1995缩微摄影技术银-明胶型缩微胶片的冲洗与保存ISO446：1991缩微摄影技术——ISO宁符和ISO1号测试图——特征与应用3定义
本标准中所用的术语定义见GB6159。4质量要求
4.1概述
GB/T 8989-1998

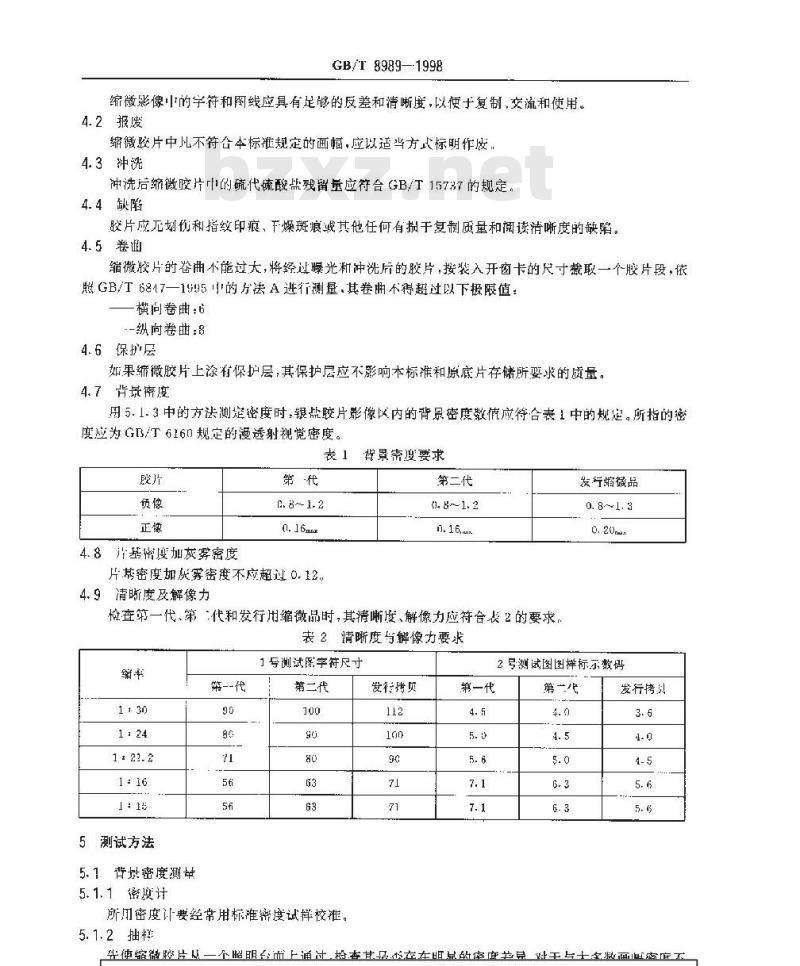

缩微影像中的字符和图线应具有足够的反差和清晰度，以使于复制，交流和使用。4.2报废
缩微胶片中凡不符本标准规定的画幅，应以适当方式标明作废。4.3冲洗
冲洗后缔微胶片的硫代硫酸点残留量应符合GB/T15737的规定。4.4缺陷
胶片应无划伤和指纹印痕、干燥斑痕或其他任何有损于复制质量和阅读清晰度的缺陷。4.5卷面
缝微胶片的卷曲不能过大，将经过爆光和冲洗后的胶片，按装入开窗卡的尺寸截取一个胶片段，依照GB/T6817一1995小的方法A进行测量.其卷曲不得超过以下极限值：横问卷曲:6
-纵向卷曲：8
4.6保护层
如果缩微胶片上漆有保护层，其保护层应不影响本标谁和原底片存储所要求的质量。4.7背景案度
用5.1.3中的方法测定密度时，银盐胶片影像区内的背景密度数值应符合表1中的规定。所指的密度应为GB/T6160规定的漫透射视觉密度。表1
背景密度要求
4.8升基密度加灰雾密度
C.8~ 1. 2
片基密度加灰雾密度不应超过0.12，4.9清晰度及解像力
第二代
0. &~1. 2
检查第一代、第代和发行用缩微品时，其清晰度、解像力应符合丧2的要求，表2清晰度与解像力要求
5测试方法
5.1背景密度测
5. 1.1 密度计
第-代
1号测试图字符尺寸
第二代
所月密度计要经常用标准密度试样校推。5.1.2抽样bZxz.net
发待拷员
发行缩微品
0. 8~1. 3
2号测试图图样标示数码
第一代
发行烤员
先使缩微胶片从一个照明公而上通过检查其品不左在用显的密度关是对王与士名数面世态示GB/T 8989—1998

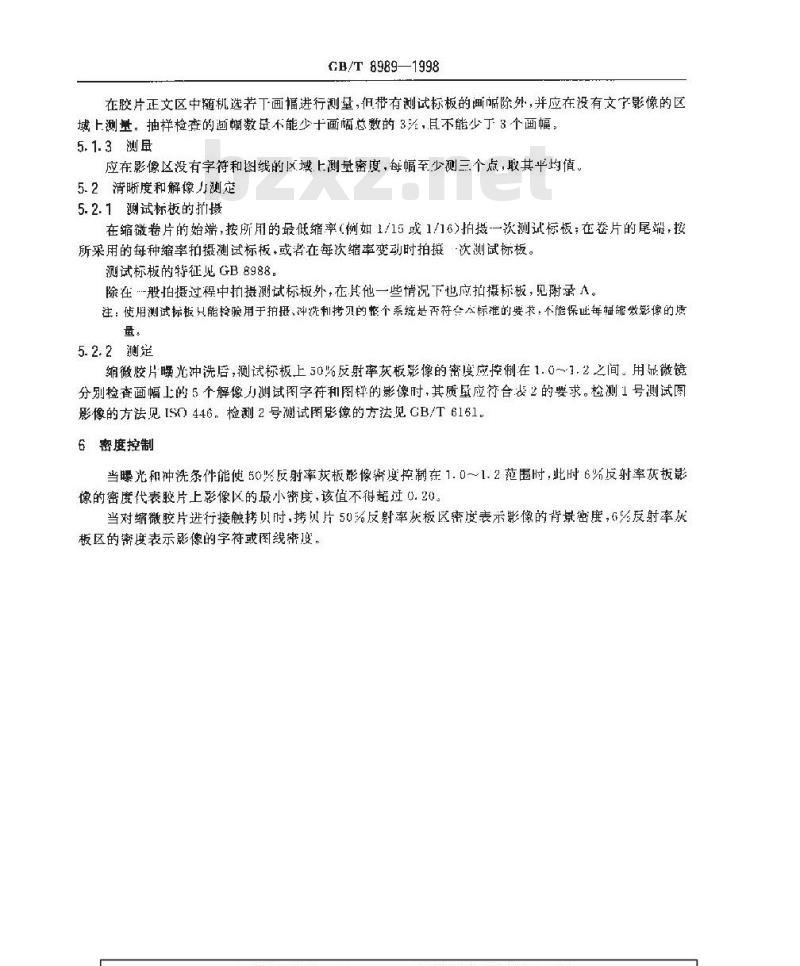

在胶片正文区中随机选若下画福进行测量，但带有测试标板的画所除外，并应在没有文字影像的区域上测量。抽样检查的过幅数量不能少十画幅总数的3关，且不能少于3个画幅。5. 1. 3测鼠
应在影像区没有字符和图线的区域上测量密度，每幅至少测三个点，取其平均值。5.2清晰度和解像力测定
5.2.1测试标板的扩摄
在缩微卷片的始端，按所用的最低缩率（例如1/15或1/16）拍摄一次测试标板；在卷片的尾，按所采用的每种缩率拍摄测试标板，或者在每次缩率变动时拍摄“次测试标板。测试标板的特征见GB8988。
除在-般拍摄过程中拍摄测试标板外，在其他一些情况下也应拍摄标板，见附录A。往：使用测试标板只能拎验用于摄、冲选利拷贝的整个系统是否符会在标准的要求：不能保证每幅缩数影像的质量。
5.2.2测定
缩微胶片曝光冲洗后，测试标板上50%反射率灰板影像的密度应控制在1.0～1.2之间。用显微镜分别检查画幅上的5个解像力测试图字符利图样的影像时，其质虽应符合表2的要求。检测1号测试图影像的方法见IS0446，检测2号测试图影像的方法见GB/T6161。谷密度控制
当赚光和冲洗条件能使50紧反射率灰板影像案度控制在1.0～1.2范围时，此时6%反射率灰板影像的密度代表胶片上影像区的最小密度，该值不得超过0.20。当对缩微胶片进行接触拷贝时，拷贝片50%反射率灰板区密度表示影像的背景密度，6%反射率灰板区的密度表示影像的字符或图线案度。GB/T 8989—1998
附录A
（标准的附录）
须拍摄测试标板的几种情况
除在一般拍摄过程中拍摄测试标板外，在下列情况下也应拍摄测试标板，用以控制缩微影像质量：孔）对摄影机、胶片冲洗机或摄影冲洗一体机进行保养和维修后；b）冲洗胶片的化学药品发生变化时！心）冲洗条件变化时；
d）胶片乳剂改变后；
心影机照明发生变化或出现故障后；任何不利于系统操作的情况发生后。
