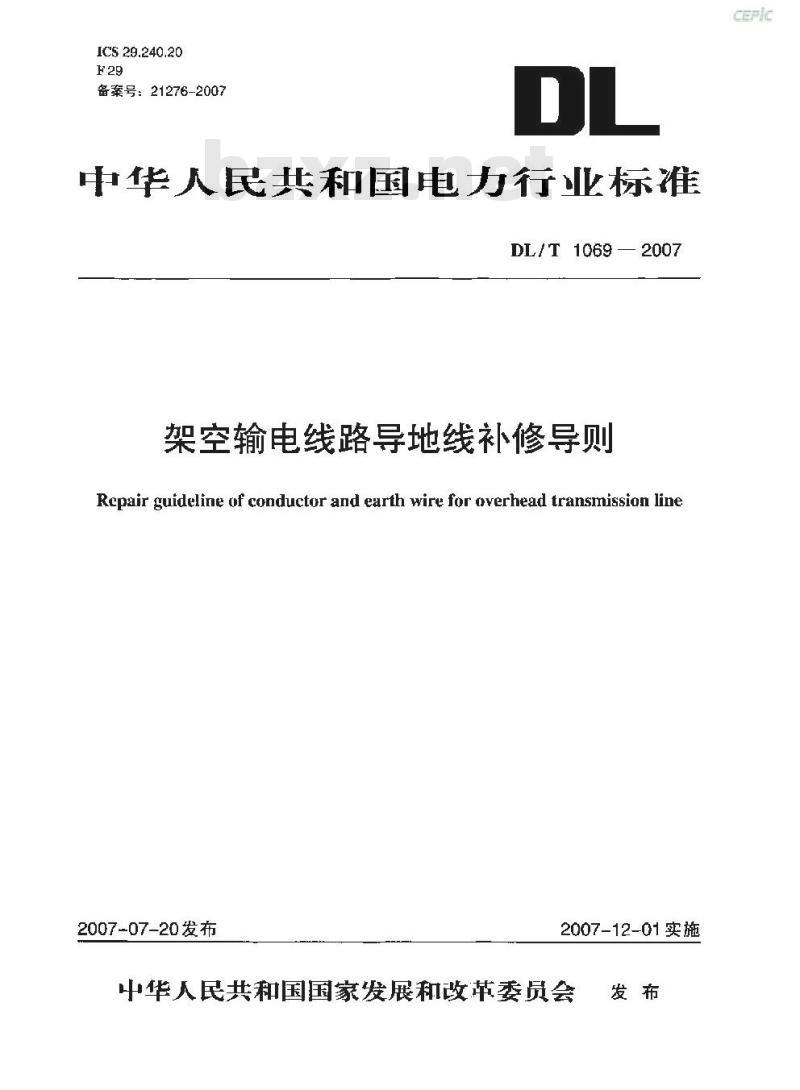

【电力行业标准(DL)】 架空输电线路导地线补修导则

ICS29.240.20
备案号：21276-2007
中华人民共和国电力行业标准
DL/T1069—2007
架空输电线路导地线补修导则
Repair guideline of conductor and earth wire for overhead transmission line2007-07-20发布
2007-12-01实施
中华人民共和国国家发展和改范委员会发布

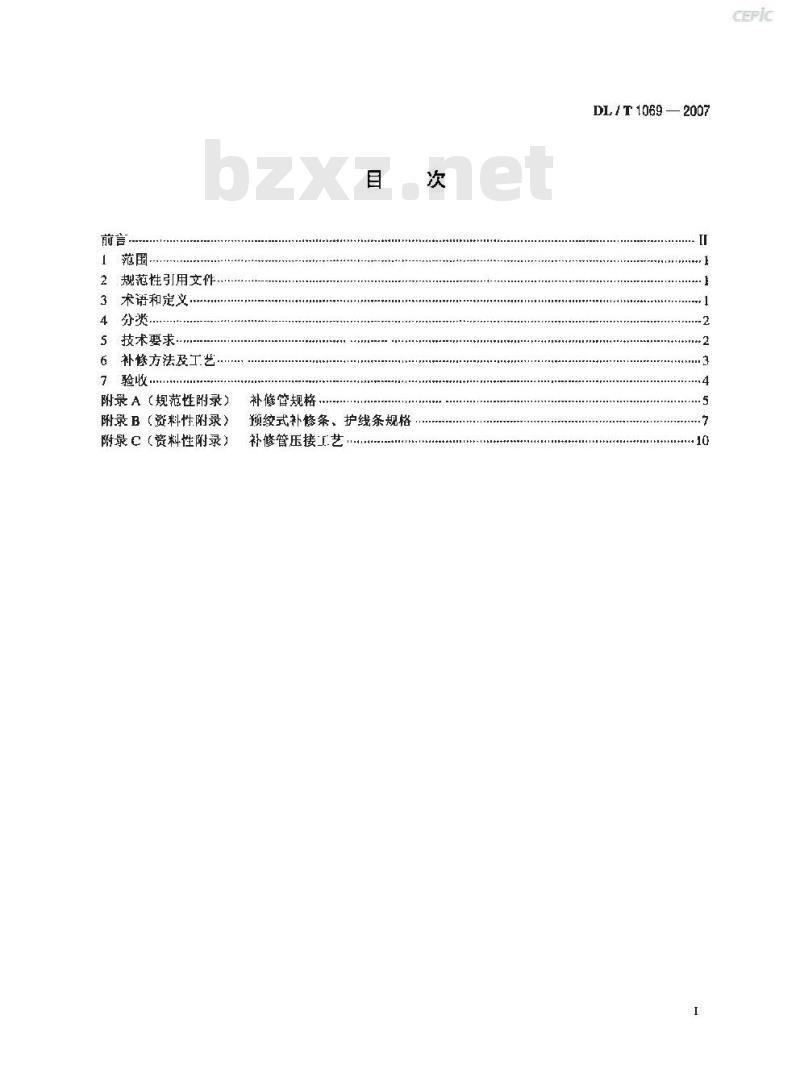

范围，
2规范性引用文件.
3术语和定义
5技术要求..
6补修方法及工艺
7验收
附景A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
补修管规格
预绞式补修条，护线条规格
补修管压接工艺
DL / T 1069 — 2007
DL / T 1069 — 2007

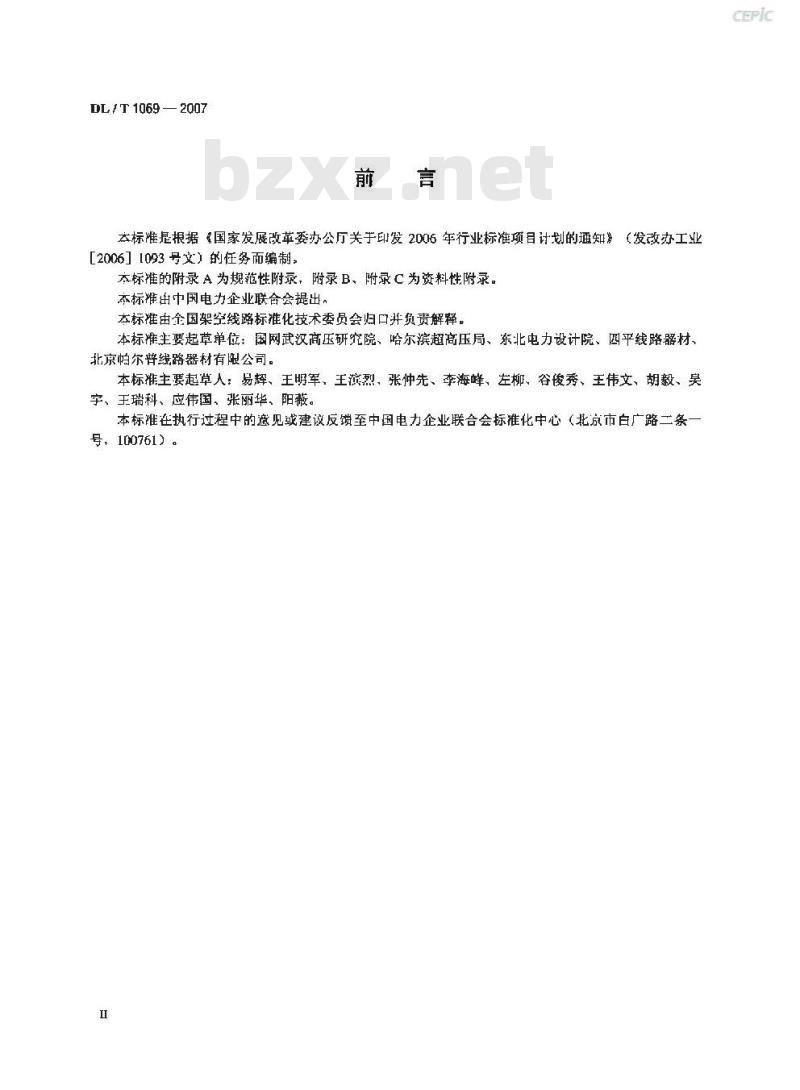

太标准尼根据国家发展改革委办公厅关于印发2006年行业标准项目计划的通知[2006]】1093号文】的任务而编制。本标准的附录 A 为规范性附录，附录 B、附录C为资料性附录。本标摊出中国电力企业联合会提出。本标准由全国架空线路标准化技术委员会归口并负责解释。（发敬办工业
本标准生要起草单位：国网武汉商压研究院、哈尔滨超商压局、东北电力设计院、四平线路器材、北京帕尔普线路器材有限公司。本标准主要起草人：易辉、王明军、王滨烈、张仲先、李海峰、左柳、谷俊秀、王伟文、胡毅、吴字、王瑞科、应伟国、张丽华、阳蔽。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。

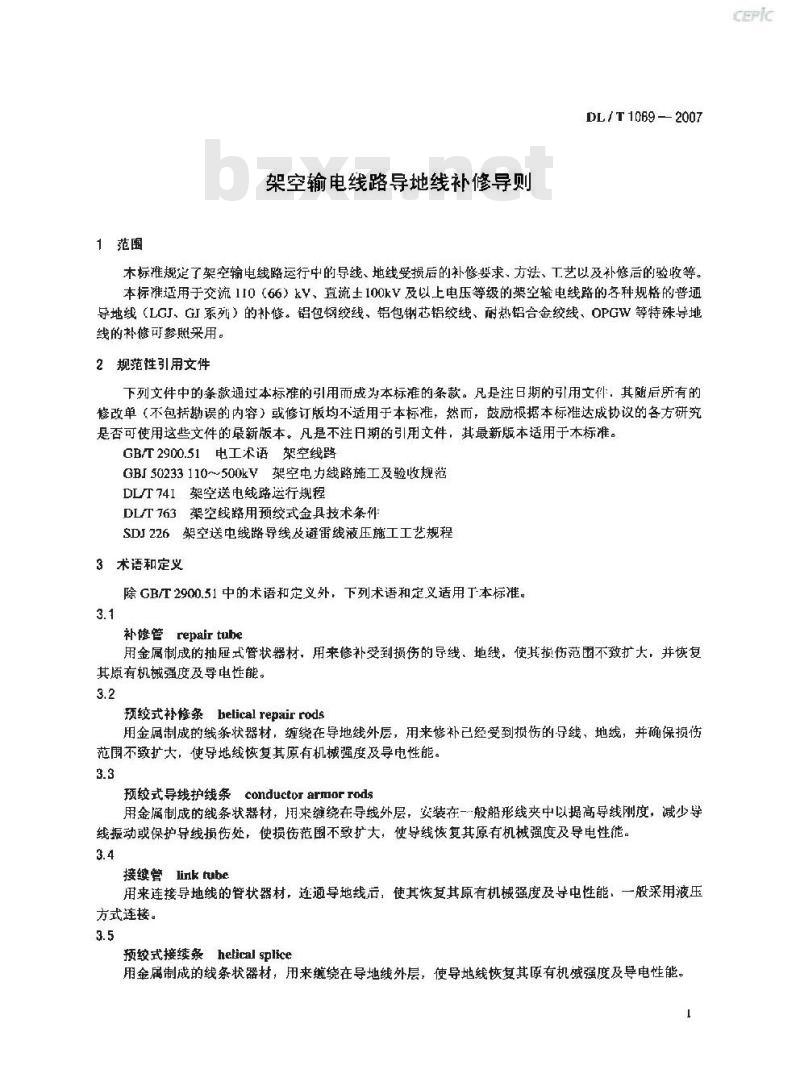

1范围
架空输电线路导地线补修导则
DL/ T1069 - 2007
木标准规定了架空输电线路运行中的导线、地线受损后的补修要求、方法、工艺以及补修后的验收等。本标准适用于交流110（66）kV、直流土100kV及以上电压等级的架空电线路的各种规格的普通导地线（LGJ、GI系列）的补修。铝包钢绞线、铝包钢芯铝绞线、耐热铝合金绞线、OPGW等特殊导地线的补修可参照采用。
2规范性引用文件
下列文件中的条款通过本标谁的引用而成为本标准的条款。凡是注日期的引用文件：其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.51电工术语架空线路
GB50233110~500kV架空电力线路施工及验收规范DLT741架空送电线路运行规程
DLT763架空线路用预经式金具技术条件SDJ226架空送电线露导线及避雷线液压施工工艺规程3术语和定义
除GBT2900.51中的术语和定叉外，下列术语和定义适用丁本标推。3.1
补修管repair tube
用金属制成的抽屉式管状器材，用来修补受到损伤的导线。地线，使其损伤范围不致扩大，并恢复其原有机械强度及导电性能。
预绞式补修条helical repairrods用金属制成的线条状器材，缠绕在导地线外层，用来修补已经受到损伤的导线、地绒，并确保损伤范围不致扩大，使导地线恢复其原有机械强度及导电性能。3.3
预绞式导线护线条
conductor armor rods
用金属制成的线条状器材，用来缠绕在导线外层，安装在一般船形线夹中以提高导线刚度，减少导线振动或保护导线损伤处，使损伤范围不致扩大，使导线恢复其原有机械强度及导电性能。3.4
接续管 link tube
用来连接导地线的管状器材，通导地线后，使其恢复其原有机械强度及导电性能，一般采用液压方式连接。
预绞式接续条helical splice
用金属制成的线条状器材，用来缠绕在导地线外层，使导地线恢复其原有机碱强度及导电性能。1
DL / T 1069 — 2007

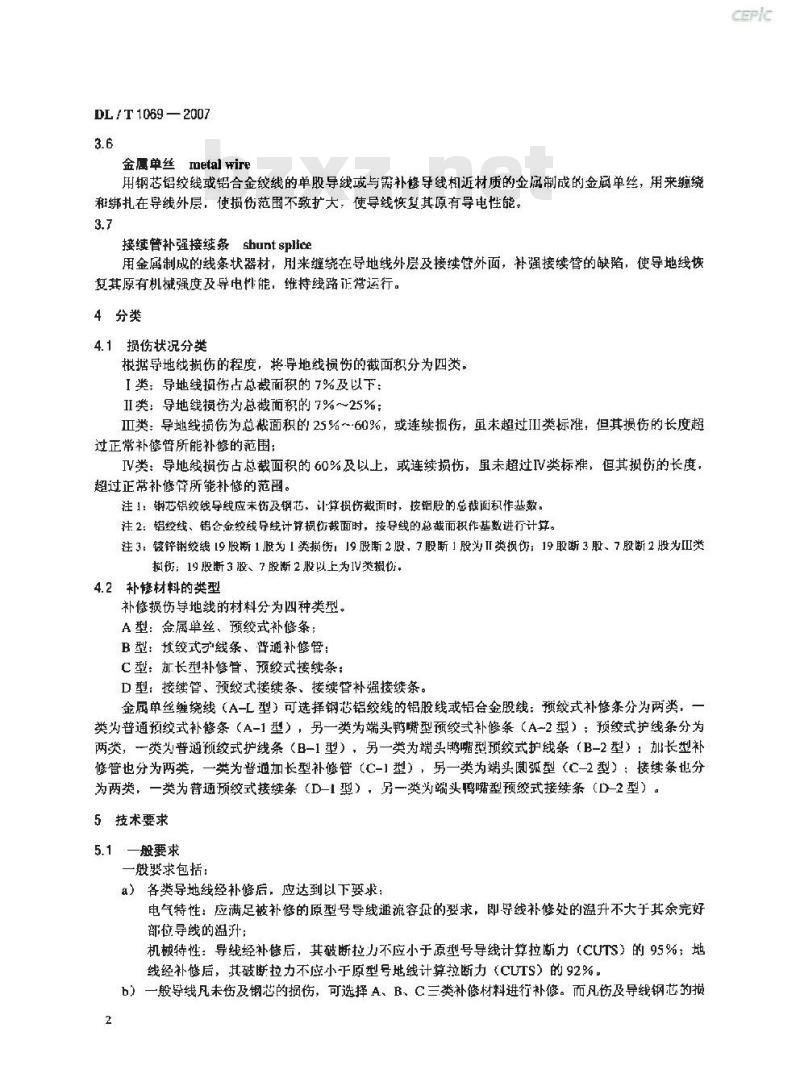

金属单丝metalwire
用钢花号绞线或合金绞线的单股导线或与需补修导线相近材质的金魔制成的金橱单丝，用来缠绕和绑扎在导线外层，使损伤范围不致扩大，使导线恢复其原有导电性能。3.7
接续管补强接续条shuntsplicebzxZ.net
用金屑制成的线条状器材，用来缠绕在导地线外层及接续管外面，补强接续管的缺陷，使导地线恢复其原有机械强度及导电性能，维持线路证常运行。4分类
4.1损伤状况分类
根据导地线损伤的程度，将导地线损伤的截面积分为四类。I类：导地线伤占总截面积的7%及以下：II类：导地线损伤为总截面积的7%～~25%；Ⅱ类：导地线损伤为总截面积的25%～60%，或连续损伤，虽末超过III类标准：但其损伤的长度超过正常补修管所能补修的范围；IV类：导地线损伤占总截而积的60%及以上，或连续损伤，虽未超过IV类标推，但其摄伤的长度，过正常补修管所能补修的范围。注1：芯铝绞线导线应未衔及钢芯，计算损伤截面时，按铝股的总截面称作基数。注2：铝绞线、铝仑金绞线导线计筛损伤截面时，按导线的总截而积作基数进行计算。注3：铰锌绞线19股断1股为1类损伤，19股断2股，7股断1股为II类损伤；19股断3股、7股断2股为[I类执伤；19股断3股、7股断2股以上为1V类损价，4.2补修材料的类型
补修损伤导地线的材料分为四种类型。A型：金属单丝、预绞式补修条
型：预绞式示线条、尊遭补修管C型：加长型补修管，预绞式接续条：D型：接续管、预绞式接续条、接续管补强接续条。金属单丝缠绕线（A-L型）可选择钢芯铝绞线的铝股线或铝合金股线：预绞式补修条分为两类，一类为普通预绞式补修条（A-1型），另一类为端头鸭瞄型预绞式补修条（A一2型）：预绞式护线条分为两类，类为普通预绞式护线条（B-1型），另一类为端头鹏嘴型预绞式护线条（B-2型）：加长型补修管也分为两类，一类为普通加长型补修管（C-1型），另一类为端头弧型（C-2型）：接续条也分为两类，一类为普通预绞式接续条（D-1型），另一类为端头鸭嘴型预绞式接续条（D-2型）。5技术要求
5.1—般要求
一般婴求包括：
a）各类导地线经补修后，应达到以下要求：电气特性：应满足被补修的原型号导线通流容量的要求，即导线补修处的温升不大于其余完好部位导线的温升：
机械特性：导线经补修后，其破断拉力不应小于原型号导线计算拉断力（CUTS）的95%；地线经补修后，其破断拉力不应小于原型号地线计算拉断力（CUTS）的92%。b）一般导线凡未伤及钢芯的损伤，可选择A、B、C三类补修材料进行补修。而凡伤及导线钢芯的损2
DL/ T 1069 — 2007
伤，则可选择接续管或接续条进行补修。接续管补修，应将导线切断重接，其补修方法和工艺见6.2.6：接续条外修，则不定将导线切断（视导线损伤情况而定），其补修方法和工艺见6.2.5。c）-般地线的损伤为4.1注3规定的T，IⅡ类损伤，可选择A、B，C三类补修材料进行补修；而为4.1注3规定的IV类损伤，应切断重接，其补修方法和工艺见6.2.6。d）金钩、破股使钢芯或内层铝股形成无法修复的永久变形，则应将导线切断重接。e）铝、铝合金单股线的损衔程度达到直径的12及以.上，则规为断股。5.2各类补修材料的补修范围
根据导地线损衡的程度，在一般情况下，A型补餐材料迹行导地线1类损伤的补修（即导地线损伤占总截面积的了%及以下）：B型补修材料进行导地线II类揽伤的补修（即导地线损伤为总裁面积的7%～25%）：C型补修材料进行导地线ⅡI类损伤的补修（导地线揽怖为总截面积的25%60%）：D型补修材料进行导地线V类损伤的补修（导地线损伤占总截面积的60%及以上）。在某些特殊的情形下，如多点损伤和超长损伤，可根实际情况，将上述四类补修材料选择后组合使用。：5.3光纤夏合地线的补修
光纤复合地线（(PCW）由于其内层具有光纤单元，不可横向受压，故当其外层发生断股而确认光纤单元未受损需进行补修时，应采用补修条、护线条或接续条进行补修，不得采用补修管进行补修，5.4碳纤维复合芯导线的补修
碳纤维复合芯再于共固有的机械特性，不可横向受压，故当其外层发生断股而确认碳纤维复合芯米受损进行补修时，可采用补修茶、护线条或接续条进行补修。对于损伤严重的情况应采用碳纤维复合芯特制补修管进行补修。
6扑修方法及工艺
6.1一般规定
钢芯铝绞线导线伤处应确认未伤及钢芯，然后对导地线的损伤状态班行分析、计算及判断（采用补修管补修：一般导线损伤点的长度不得超过10cm）。依据本标准第5章规定的原则，准备相应的补修材料。330kV双以上电压等级的超高压输电线路的导线，应采用端头为鸭嘴型的预绞式补修条、预绞式护线条，预绞式接续条及接续管补强接续条和端头圆弧型补修管接续管，以防止在补修处发生新的电晕点。
开始补修之前，应将导地线损伤处的线股快复原绞制状态并处埋平整。普通型补修管、加长型补修管、补修条和护线条的规格及型号见附录A和参见附录B，接续管和接续条的规格及型号参见S珂J226和DL/T763。6.2各类修方法的工艺
6.2.1金属单丝缠绕处理
a）导地线缠绕材料应与被修理导地线的材质相适应。b）金属革丝缠绕应紧密，单丝头不得外露。c）企属单丝缠绕层应全部覆盖损份部位，且缠绕层距损伤部位边缘的单边长度不得小于50mm。6.2.2补修管补修（包括加长型补修管）a）根据导地线损伤的程度和长度选择合适的补修管。b）补修管中心应位于导地线损伤最严重处，其两端应超出损伤部位边缘20mm以上，c）损伤的铝股有缺损的，应填充同材料的金属股线后，方可进行压接。d）补修管应采用液压方式，按附录C的步骤进行压接。6.2.3预绞式补修条补修
a）根据导地线损伤的长度选择合适的补修条，但预绞式补修条的长度不得小于绞线的3个节距。b）补修前应对导地线进行彻底的打磨使其表面光亮、洁净，并马上均匀淤抹导电有。处理的长度3
DL/T1069—2007
成不低于安装预绞式补修条的长度。c）预绞我补修条应与导地线紧密接触，其中心应位于损伤最严重处。d）预绞式补修条应全部挫盖损伤部位，且补修条端部距损伤部位边缘的单边长度不得小手100mum。6.2.4预绞式护线条补修
a）根据导线损伤的程度和长度选择合适的护线条，地线损伤不得采用护线条补修。b）补修前应对导地线进行彻底的打磨使其表面光亮、洁净，并马上均匀涂抹导电膏。处理的长度应不低于安装预绞式护线条的长度。c）预绞式护线条应与导地线紧密接触，其中心应位于损伤最严重处。d）预绞式护线条应全部覆盖损伤部位，且护线条端部距报伤部位边缘的单边长度不得小于100mm。6.2.5预绞式接续条补修
a）导绒损伤的程度超过导线总截面的60%及以上。b）钢芯铝绞线接续条包括钢芯接续条、填充条和外层条三部分，应按照下述e）、d）、e），f)步骤安装。
c）将钢芯接续条的中央色标与导线损伤（特别是钢芯损伤）最严重处对齐，在导线表面远离钢芯接续条两端约6mm处缠绕乙烯胶带，切断两胶带间的铝绞线。应注意不得使铝绞线散股，也不得损伤钢芯。
d）将钢芯接续条紧密安装在露出的钢芯上，并居中。然后将填充条紧密安装到钢芯接续条上，其色标与钢芯接续条色标对齐。
e）对导地绒进行彻底的打磨使其表面光、洁净，并马上均匀涂抹导电育。处理的长度应不低于安装接续条的长度。
将外层条紧密安装到导地线及填充条的表面，其色标应与填充条的色标对齐，O
铅绞线接续条和钢绞线接续条参照上述e）、f）步骤安装。）
h）预绞式接续条应全部覆盖损伤部位，且接续条端部距损伤部位边缘的单边长度不得小于100mm。6.2.6接续管补修
a）钢芯铝绞绒导线的损伤伤及钢芯，地线的损伤为4.1注3中IV类损伤的规定，应切断重接。金钩，破股使钩芯或内层铝股形成无法修复的永久变形，也应将导线切断重接。b）导地线切断重接，钢芯有两种接法（对接或搭接），其施工工艺按SDJ226的要求进行。c）采用接续管补修操作前，应对液压设备及材料认真进行检查，其规格应与待补修的导地线一致。接续臀、导地线的清洗，穿管、液压操作及质斑检查应严格按SDJ226的规是进行。了验收
导地线补修的检修工.作完成后，必须按GBJ50233、DL/T741、DL/T763、SDJ226的规定进行验收，合格后方可恢复运行，
BE-35/G
BE-50/G
BE-70/G
BE-100VG
BE-185
BE-210
BE-240
BE-300
BE-400
BF-500
BE-630
BE-720
BE-800
BEJ-35/G
BEJ-SO/G
BEJ-70/G
BEJ-{OUIG
适用地线
GJ-100
适用导战
LGJ-185
LGJ-210
LGJ-240
LGJ-300
LGJ-400
LGJ-500
LGJ-630
LGJ-720
LGU-300
适用地线
GJ-100
附录A
（规范性附录）
补修管规格
图A.1补修管图示
1钢绞线用蓄通补修管
主要尺寸
钢芯铝绞线用普通补修管
主尺寸
钢绞线用加长型补修管
主要尺寸
DL/T 1069 — 2007
参考质量
参考质量
参考质量
DL/T1069—2007
JBG-70/40
JBG-95/55
JBG-120
JBG-12020
JBG-120/25
JBG-150/8
JBG-150/20
JBG-150/25
JBG-150/35
JBG-L85/10
JBG--1B5/25
JBG-185/30
JBG-165/45
JBG-240/30
JBG-240/40
JBG-240/55
JBG-300/15
JBG-300/20
JBC-300/25
JBG-30040
JBG-300/50
JEG-300/T0
JBG-400/20
JBG-400/25
JBG400/35
JBG-400V/50
JBG-400/65
JBC-400/95
JBG-50KW95
JBG-S0U/45
JBG-500/65
JBG-630/45
JBG-630/55
JBG-630r80
JBG-720V50
适用导线
表A.4钢芯铝绞线用加长型补修管主要尺寸
LGJ-70/40
LGJ-95/5S
LGJ-12017
LGJ-120r20
LGJ-120/25
LG3-150/8
LGJ-150/20
LGJ-150/25
LGJ-150r35
LGJ-185/10
LGJ-185/25
LGJ-185/30
LGJ-185/45
LGJ-240/30
LGJ-240/40
LGI-240/55
LGJ-3U0/15
LGJ-300/20
LGJ-300/25
LGI-30040
LGJ-300/50
LGJ-30OO
LGJ-400720
LGJ-400/25
LGJ-400/35
LGJ-400/50
LG1-400/65
LGJ-400/95
LGJ-300/35
LeJ-500/45
LGJ-S0065
LGJ-630/45
LGJ-630/55
LGJ-630/80
LGJ-720/50
破坏荷重
EL-25/G
BL-35/G
BL-50/G
BL-70AG
BL-95/G
BL-120/G
BL-150/G
HL-95/15
HL-95/20
HL-95/55
HL-12020
HL-120F25
HL-12070
HL-150/8
HL-150120
HL-150125
HL-15035
瑄用线
型号國
GJ-120
GI-150
附录B
（资料性附录）
预绞式补条、护线条规格
图E.1预绞式补修条、护线条规格表B.1
钢绞线用补条
王要尺寸
单丝直径d
钢芯铝绞裁用补修条
适用导线
LOJ-95/15
LGJ-95/20
LGJ-95/55
LGJ-120n
LGJ-12020
LGJ-120/25
LGJ-1200
LGJ-150/8
LGJ-150r20
LGJ-15025
LGJ-15035
DL/T 10692007
参考质量
每组根数
DL/T1069—2007
HL-185/[0
HL-185/25
HL-185/30
HL-185745
HL-210/10
HL-210F25
HL-210/35
HL-210/50
HL-240/30
HL-240/40
HL-240/55
HL-300/15
HL-300/20
HI.-30025
HL-300/40
HL-300V50
HL-300/70
HL-400/20
HL—400/25
HL-400/35
HL-400/50
HL-400/65
HL-400/95
HL-500/35
HL-500/45
HL-500/65
HL-630/45
HL-630/5.5
HL-630/60
HL-720/50
HL-95/15
HL-9S/20
HL-95/55
月导线
LGJ-185/10
LGJ-185/25
LGI-185/30
LGJ-185/45
LGJ-210/10
LGJ-210/25
LGJ-210/35
LGJ-210/50
LGJ-240n
LGJ-240r40
LGJ-240/55
LGJ-30O/15
LGJ-300/20
LGJ-300/25
LGJ-300/40
LGJ-300/50
LGJ-300770
LGJ-400/20
LGJ-400/25
LGJ-400/35
LGJ-400/50
LGJ-400/65
LGJ-400/95
LGJ-500/35
LGJ-500/45
LGJ-500/65
LGJ-630/45
1J-630755
LGJ-630/80
LGJ-800/55
适活导线
LGJ-95/15
LGJ-95/20
LGJ-95/55
表B.2（续）
预绞式护线条
每组根数
每纽根数
HL-120/
HL-120/20
HL-120/25
HL-12070
HL-150/B
HL 150r20
HL-150/25
HL-150/35
HL-185/10
HL-185/25
HI1R5/30
HL-185/45
HL-2100
HL-2[0/25
HL-210/35
HL-210/50
HL-24U/30
HL-240/40
HL-240/55
HL-300/13
HL-300/20
HL-300/25
HL-300/40
HL-300/50
HL-3000
HL-400/20
HL-400/25
HL-400/33
HL-400/S0
HL-400/65
HL-400/95
HL-300/33
HL-50J/45
HL-500/65
HL-630/45
HL-630/55
HE-630/80
HL-720/50
适用导线
LGJ-120/7
LGI-120V20
LGJ-120/25
LGJ-12070
LGJ-150/8
LGJ-[50/20
LGJ-150/25
LGJ-150/35
LGJ-1&SHO
LGJ-185/25
LGJ-18.5/30
LGJ-185/45
LGJ-210/10
LGJ-2!0/25
LGJ-210/35
LGJ-210/S0
LGJ-240/30
LGJ-240/40
LGJ-240/55
LGJ-300/13
LGJ-300/20
LGJ-300/25
LGJ-300/4G
LGJ-30HS0
LGJ-300170
LGJ-400/20
LGJ-400/25
LGJ-400/35
1.G1-400/50
LGJ-400/65
LGJ-400/99
LGJ-500/35
LGJ-50(945
LGJ-500/65
LG-63043
LGJ-630/55
LGJ-630/80
LGJ-800/55
表B.3（续）
DL / T 1069 — 200
每组根数
