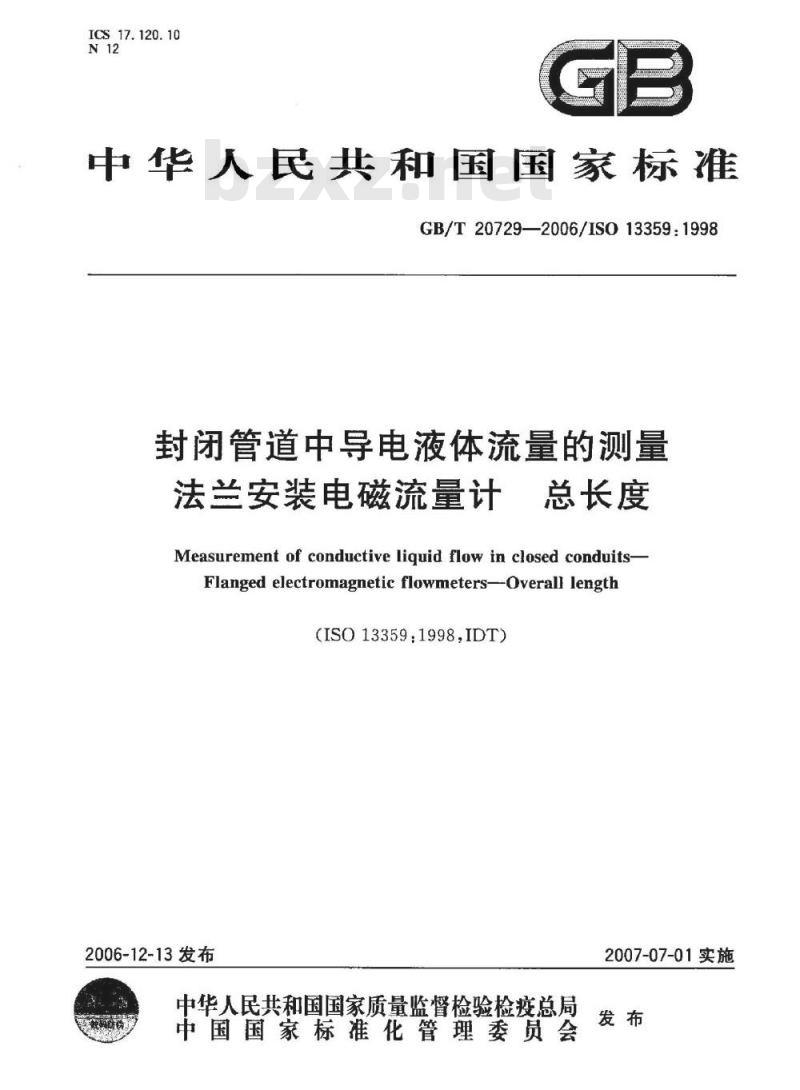

【国家标准(GB)】 封闭管道中导电液体流量的测量 法兰安装电磁流量计 总长度

ICS17.120.10
中华人民共和国国家标准
GB/T20729—2006/ISO13359:1998封闭管道中导电液体流量的测量法兰安装电磁流量计
总长度
Measurement of conductive liquid flow in closed conduits-Flanged electromagneticflowmeters-Overalllength(ISO13359.1998,IDT)
2006-12-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-07-01实施

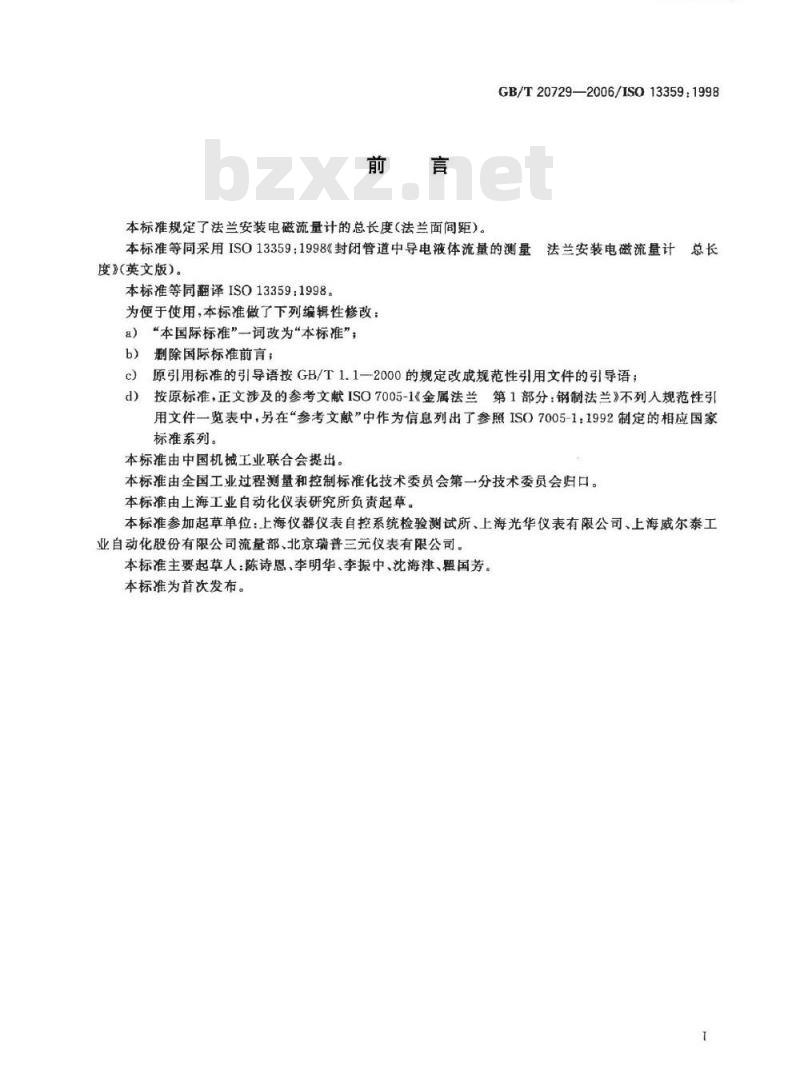

本标准规定了法兰安装电磁流量计的总长度(法兰面间距）。KAONKAca
GB/T20729—2006/IS013359：1998本标准等同采用ISO13359：1998《封闭管道中导电液体流量的测量度》（英文版）。
本标准等同翻译ISO13359：1998。为便于使用，本标准做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b）副除国际标准前言；
法兰安装电磁流量计
原引用标准的引导语按GB/T1.1一2000的规定改成规范性引用文件的引导语；c)
按原标准，正文涉及的参考文献ISO7005-1《金属法兰第1部分：钢制法兰》不列人规范性引d)
用文件一览表中，另在“参考文献”中作为信息列出了参照IS07005-1：1992制定的相应国家标准系列。
本标准由中国机械工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。本标准由上海工业自动化仪表研究所负责起草。本标准参加起草单位：上海仪器仪表自控系统检验测试所、上海光华仪表有限公司、上海威尔泰工业自动化股份有限公司流量部、北京瑞普三元仪表有限公司。本标准主要起草人：陈诗恩、李明华、李振中、沈海津、瞿国芳。本标准为首次发布。

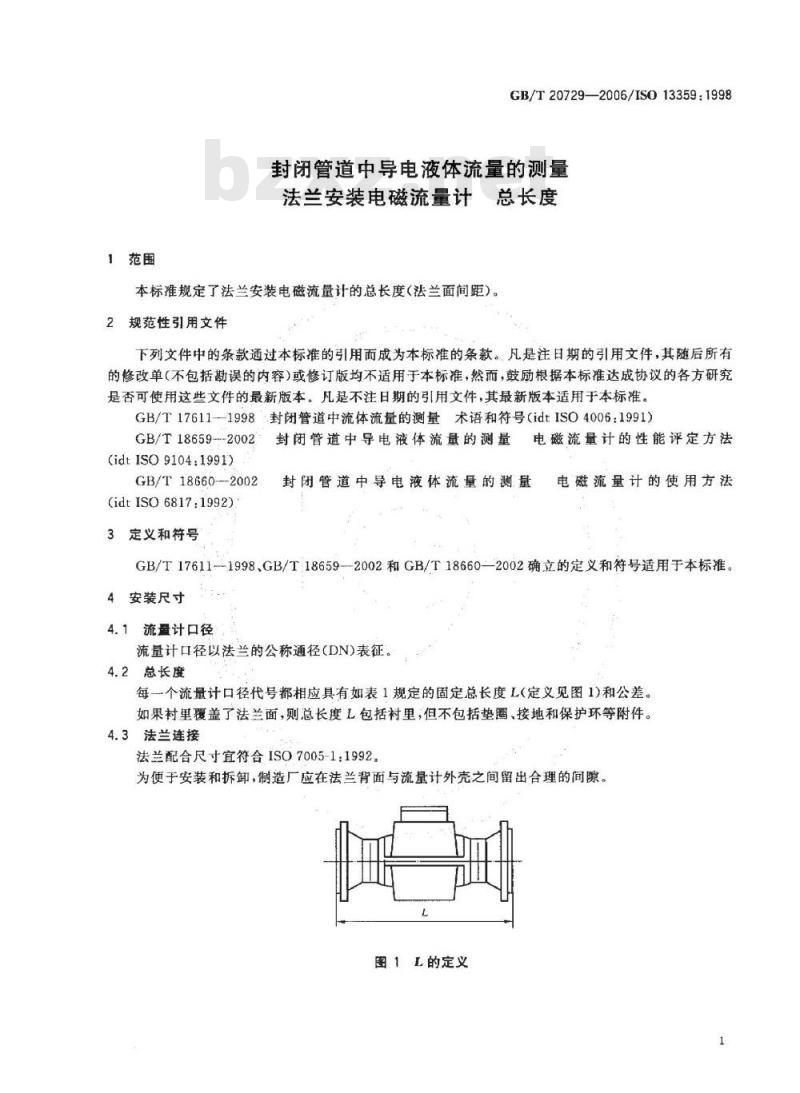

1范围
GB/T20729—2006/IS013359：1998封闭管道中导电液体流量的测量法兰安装电磁流量计总长度
本标准规定了法兰安装电磁流量计的总长度（法兰面间距）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17611—1998封闭管道中流体流量的测量术语和符号（idtISO4006：1991）封闭管道中导电液体流量的测量电磁流量计的性能评定方法GB/T18659--2002
(idtISO9104:1991)
GB/T18660--2002
(idtISO6817:1992)
3定义和符号
封闭管道中导电液体流量的测量电磁流量计的使用方法
GB/T17611-1998GB/T18659--2002和GB/T18660-—2002确立的定义和符号适用于本标准。4安装尺寸
4.1流量计口径
流量计口径以法兰的公称通径(DN)表征。4.2总长度

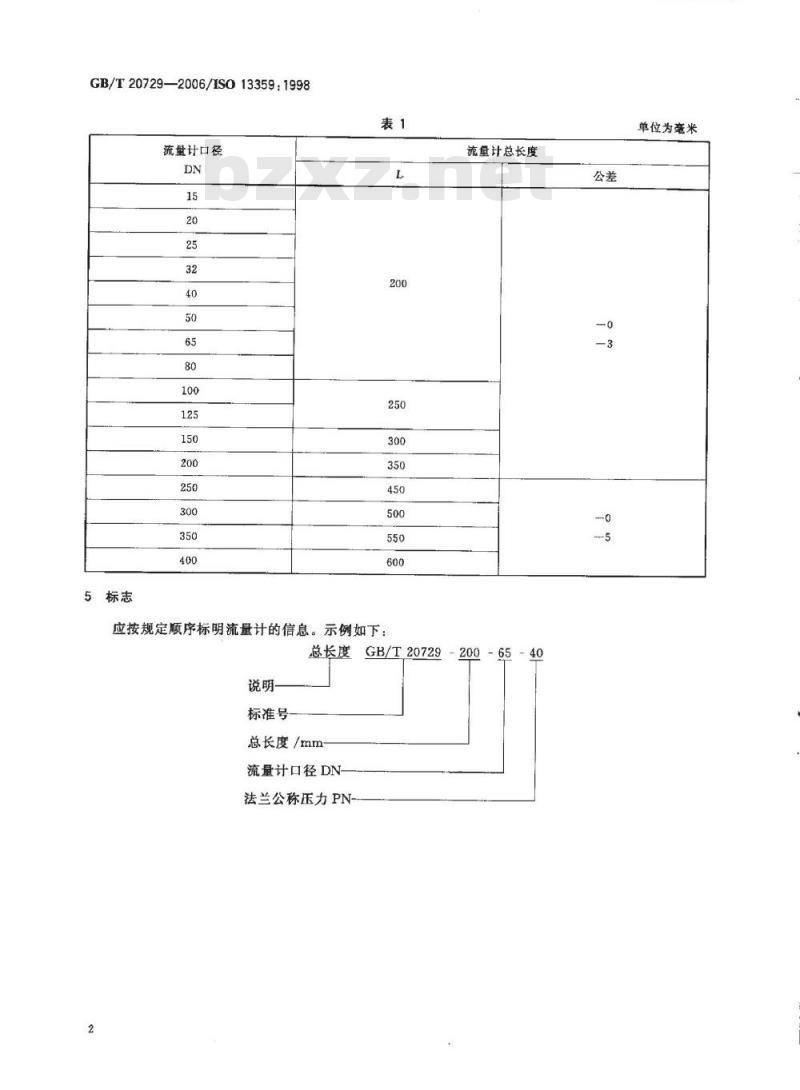

每一个流量计口径代号都相应具有如表1规定的固定总长度L（定义见图1)和公差。如果衬里覆盖了法兰面，则总长度L包括衬里，但不包括垫圈、接地和保护环等附件。4.3法兰连接
法兰配合尺寸宜符合ISO7005-1：1992。为便于安装和拆卸，制造厂应在法兰背面与流量计外壳之间留出合理的间隙。图1L的定义
GB/T20729—2006/IS013359:1998流量计口径
5标志
应按规定顺序标明流量计的信息。示例如下流量计总长度
总长度GB/T20729
标准号
总长度/mm
流量计口径DN
法兰公称压力PN
kAoNKAca
单位为毫米

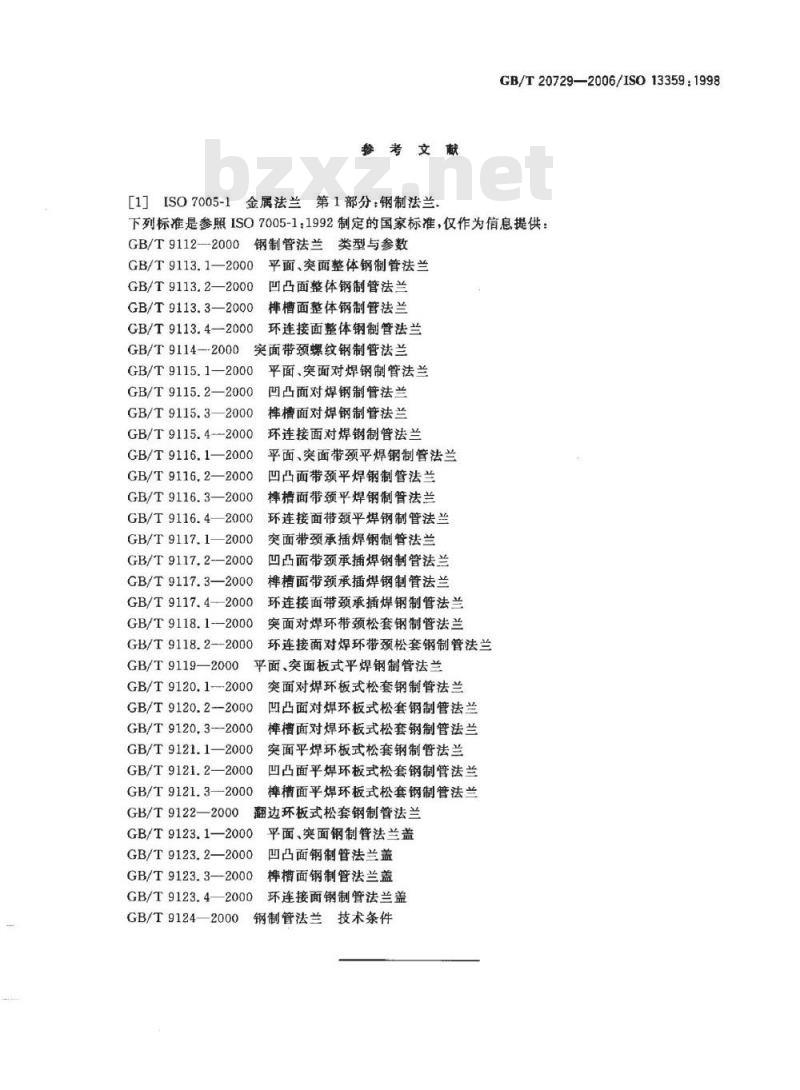

参考文献
[1]ISO7005-1金属法兰第1部分：钢制法兰GB/T20729—2006/IS013359：1998下列标准是参照ISO7005-1：1992制定的国家标准，仅作为信息提供：GB/T9112—2000钢制管法兰类型与参数GB/T9113.1—2000
平面、突面整体钢制管法兰
GB/T 9113.2—2000
GB/T9113.3-—2000
凹凸面整体钢制管法兰
样槽面整体钢制管法兰
GB/T9113.4—-2000
环连接面整体钢制管法兰
GB/T9114-2000
突面带颈螺纹钢制管法兰Www.bzxZ.net
GB/T 9115.1—2000
GB/T9115.2—2000
GB/T9115.3—2000
GB/T 9115.4—2000
GB/T9116.1—2000
GB/T9116.2—2000
GB/T 9116.3—2000
GB/T9116.4—2000
GB/T9117.1—2000
GB/T 9117.2-—2000
GB/T9117.3—2000
GB/T9117.4—2000
GB/T 9118.1--2000
GB/T9118.2—2000
GB/T9119—2000
平面、突面对焊钢制管法兰
凸面对焊钢制管法兰
样槽面对焊钢制管法兰
环连接面对焊钢制管法兰
平面、突面带颈平焊钢制管法兰凹凸面带颈平焊钢制管法兰
样槽面带颈平焊钢制管法兰
环连接面带颈平焊钢制管法兰
突面带颈承插焊钢制管法兰
凹凸面带颈承插焊钢制管法兰
样槽面带颈承插焊钢制管法兰
环连接面带颈承插焊钢制管法兰突面对焊环带颈松套钢制管法兰环连接面对焊环带颈松套钢制管法兰平面、突面板式平焊钢制管法兰GB/T9120.1--2000
GB/T9120.2--2000
GB/T9120,3--2000
GB/T9121.1—2000
GB/T9121.2-—2000
GB/T9121.3—2000
GB/T 9122—2000
突面对焊环板式松套钢制管法兰凹凸面对焊环板式松套钢制管法兰棒槽面对焊环板式松套钢制管法兰突面平焊环板式松套钢制管法兰凹凸面平焊环板式松套钢制管法兰裤槽面平焊环板式松套钢制管法兰翻边环板式松套钢制管法兰
GB/T9123.1—2000
GB/T 9123.2—2000
GB/T9123.3—2000
GB/T9123.4—2000
GB/T9124—2000
平面、突面钢制管法兰盖
凹凸面钢制管法兰盖
样槽面钢制管法兰盖
环连接面钢制管法兰盖
钢制管法兰
技术条件
GB/T20729-2006
KAONTKAca-
中华人民共和国
国家标准
封闭管道中导电液体流量的测量法兰安装电磁流量计
总长度
GB/T20729—2006/ISO13359:1998*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.ch
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2007年5月第一版2007年5月第一次印刷*
书号：155066·1-29432定价10.00元告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
