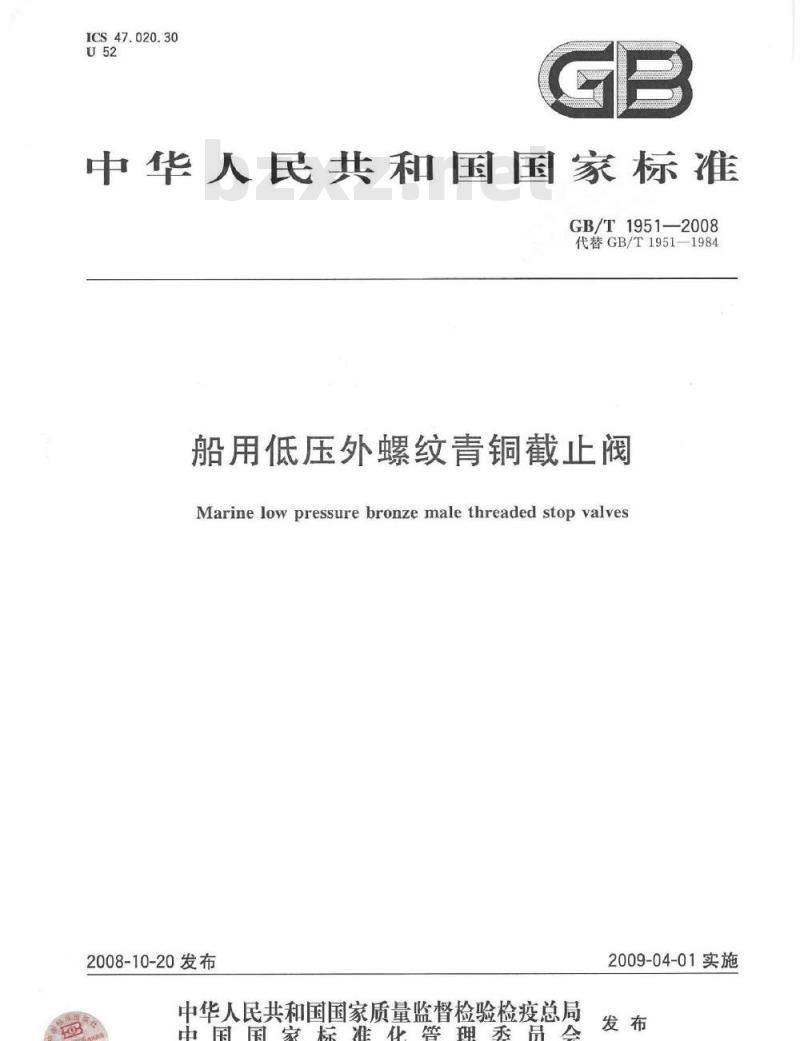

【国家标准(GB)】 船用低压外螺纹青铜截止阀

ICS47.020.30
中华人民共和国国家标准
GB/T1951—2008
代替GB/T1951--1984
船用低压外螺纹青铜截正阀
Marine low pressure bronze male threaded stop valves2008-10-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

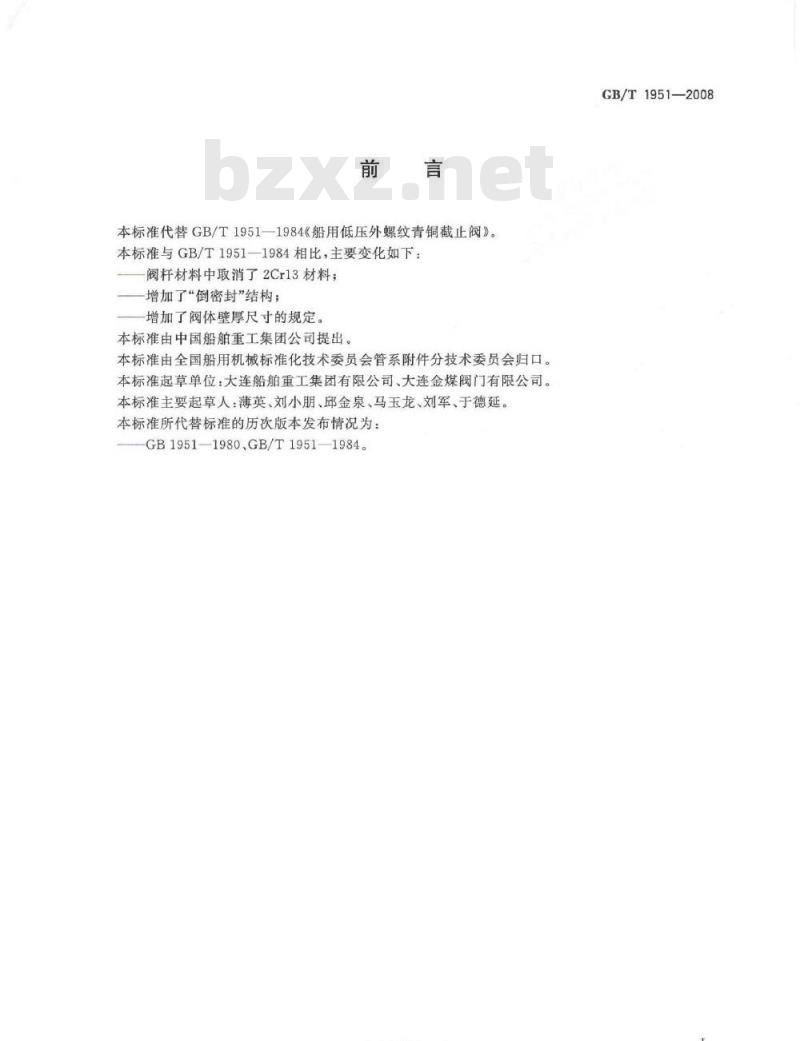

本标准代替GB/T1951一1984《船用低压外螺纹青铜截止阀》。本标准与GB/T1951一1984相比，主要变化如下：阀杆材料中取消了2Cr13材料；
一增加了“倒密封”结构；
增加了阀体壁厚尺寸的规定。
本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船舶重工集团有限公司、大连金煤阀门有限公司。本标准主要起草人：薄英、刘小朋、邱金泉、马玉龙、刘军、于德延。本标准所代替标准的历次版本发布情况为：GB1951-1980.GB/T1951—1984。KAoNKAca=
GB/T1951—2008

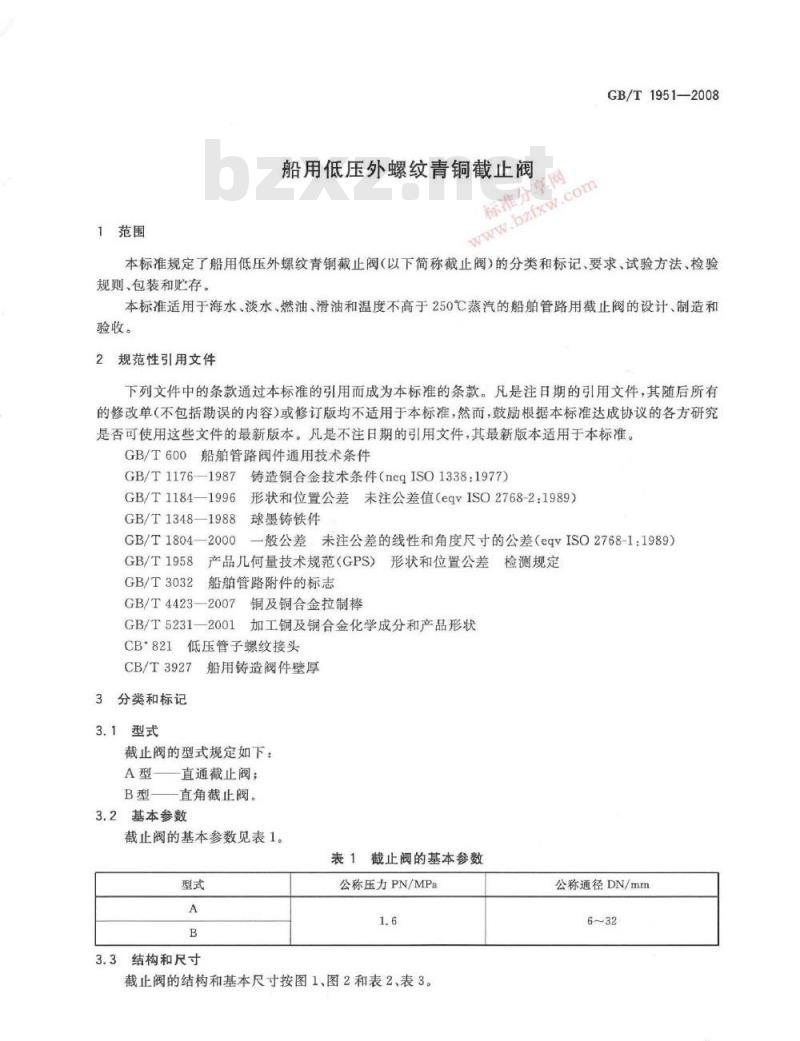

1范围
船用低压外螺纹青铜截止阀
标准分享牌
GB/T1951—2008
本标准规定了船用低压外螺纹青铜截止阀（以下简称截止阀）的分类和标记、要求、试验方法、检验规则、包装和贮存。
本标准适用于海水、淡水、燃油、滑油和温度不高于250℃蒸汽的船舶管路用截止阀的设计、制造和验收。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T600船舶管路阀件通用技术条件GB/T11761987铸造铜合金技术条件（negISO1338：1977）GB/T1184—1996
形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T13481988
GB/T1804—2000
GB/T1958
GB/T3032
球墨铸铁件
一般公差未注公差的线性和角度尺寸的公差（eqyISO2768-1：1989）产品几何量技术规范（GPS）
形状和位置公差检测规定
船舶管路附件的标志
GB/T4423—2007
GB/T5231—2001
CB-821
铜及铜合金拉制棒
加工铜及铜合金化学成分和产品形状低压管子螺纹接头
CB/T3927
3分类和标记
3.1型式
船用铸造阀件壁厚
截止阀的型式规定如下：
A型——直通截止阀；
B型—一直角截止阀。
3.2基本参数
截止阀的基本参数见表1。
表1截止阀的基本参数
3.3结构和尺寸
公称压力PN/MPa
截止阀的结构和基本尺寸按图1、图2和表2、表3。公称通径DN/mm
GB/T1951—2008
型（DN6、DN1O)
A型(DN15~DN32)
截止阀
B型(DN6、DN10）
截止阀的基本尺寸
B型(DN15~DN32)
图2截止阀
TKAONTKAca-
单位为毫米
单位为毫米
理论重量/kg
单位为毫米
结构尺寸
产品标记
3.5标记示例
M36×2
M48×2
截止阀的基本尺寸
螺纹接头
GB/T1951—2008
单位为毫米www.bzxz.net
理论重量/kg
位的前面加“0”，单位为毫米（mm）称通径数值，不是：
-10倍公称压力的数值，单位为兆帕（MPa）型式
1.6MPa，公称通径20mm的直通截止阅标记为：公称压力为
HB/T1951-2008
截止阀
A16020
公称压力出MPa，公称通径32mm的直角截止阅标记为：截止B/T19512008B16032
4要求
4.1材料
截止阀的
零件材料见表4。
零件名称
阀体、阀盘、阀盖
压紧螺母
表4截止阀的主要零件材料
铸锡青铜
铝青铜
球墨铸铁
ZCuSnloZn2
QA19-2
QT400-15
铸件每炉应至少有三个带炉号的备查试棒，保存期不应少于3a。4.1.2
4.2强度
阀体在2.4MPa液压下应无渗漏。4.3密封性
4.3.1截止阀的阀盘密封面在1.76MPa的液压下应无渗漏。标准号
GB/T1176-1987
GB/T4423—2007
GB/T1348—1988
GB/T5231—2001
4.3.2截止阀的阀杆和阀盖密封面在1.76MPa液压下允许有（0.01×DN）mm/s的渗漏量。4.4尺寸公差
4.4.1截止阀的壁厚应符合CB/T3927的相关要求；壁厚公差应符合GB/T600的要求。4.4.2截止阀的线性尺寸未注公差应符合GB/T1804—2000中m级的要求。3
GB/T1951-—2008
4.5形位公差
截止阀的形位公差应符合GB/T1184—1996中H级的要求。4.6接口
截止阀的螺纹连接尺寸应符合CB*821的要求。4.7外观
截止阀的外观应符合GB/T600的要求。4.8重量
截止阅的重量见表2、表3，其重量正偏差应不超过理论重量的4%4.9标志
截止阀的标志应符合GB/T3032的要求。5试验方法
5.1材料
5.1.1铸件的化学成分和力学性能试验按GB/T1176—1987和GB/T1348—1988规定的方法进行，结果应符合4.1.1的要求。
5.1.2其他材料应检查材质报告单，结果应符合4.1.1的要求。5.2强度
截止阀的强度试验按GB/T600规定的方法进行，结果应符合4.2的要求。5.3密封性
5.3.1截止阀的密封性试验按GB/T600规定的方法进行，结果应符合4.3.1的要求。5.3.2填料腔倒密封试验应在将阀门完全开启的情况下进行，试验压力1.76MPa，试验时间15s，结果应符合4.3.2的要求。
5.4尺寸公差
5.4.1截止阀的壁厚及壁厚公差应用测厚仪、卡钳或钢尺检查，结果应符合3.3和4.4.1的要求。5.4.2截止阅的线性尺寸公差用相应等级的量具检查，结果应符合3.3和4.4.2的要求。5.5形位公差
截止阀的形位公差按GB/T1958规定的方法检查，结果应符合4.5的要求。5.6接口
截止阀接口尺寸用相应等级的螺纹环规检查，结果应符合4.6的要求。5.7外观
截止阅的外观用目测方法检查，结果应符合4.7的要求。5.8重量
将截止阀放在分度值不大于0.01kg衡器上进行称重，结果应符合4.8的要求。5.9标志
截止阀的标志用目测方法检查，结果应符合4.9的要求。6检验规则
检验分类
截止阀的检验分类如下：
a）型式检验；
出厂检验。
KAoNTKAca=
6.2型式检验
6.2.1检验时机
有下列情况之一时，截止阀应进行型式检验：a）产品试制鉴定；
b）生产工艺发生重大变化；
上级质量检验部门提出要求。
检验项目
截止阀的型式检验项目按表5。
截止阀的型式检验和出厂检验项目序号
检验项目
密封性
尺寸公差
形位公差
注：为必检项目；一为不检项目。6.2.3
检验样品数量
要求的章、条号
4.1.1.4.1.2
试验方法的章、条号
5.1.1,5.1.2
型式检验
GB/T1951—2008
出厂检验
截止阀型式检验除材料按组批规格（同一炉号为一批）检验外，其余检验样品数量应为三个。6.2.4判定规则
截止阀所有样品全部检验项目符合要求，判为型式检验合格；材料若不符合要求，则判该批截止阀型式检验不合格；其他项目若有不符合要求的，应加倍取样复验，若复验合格，仍判为型式检验合格：若仍有不符合要求的项目，则判为型式检验不合格。6.3出厂检验
6.3.1检验项目
截止阀出厂检验项目应符合表5的规定。6.3.2检验样品数量
除材料检验按组批规格（同一炉号为一批）检验外，其他检验应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的截止阀判定出厂检验合格；材料若不符合要求，则判该批截止阀出厂检验不合格，其他项目的检验，若有不符合要求的截止阀，允许返修后复验，若复验合格，则判该截止阅出厂检验合格；若复验仍不符合要求，则判该截止阅不合格7包装和贮存
截止阀的包装和贮存应按GB/T600的规定进行。5
GB/T1951-2008
中华人民共和国
国家标准
分依高的
船用低压外螺纹青铜截止阀
示准分享网
标作下的的治书
电国标准出版社出版发行
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
印张0.75字数11千字
开本880×12301/16
2009年2月第一次印刷
2009年2月第一版
书号：1550661-35390定价14.00元告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
TTKAONTKAca=
