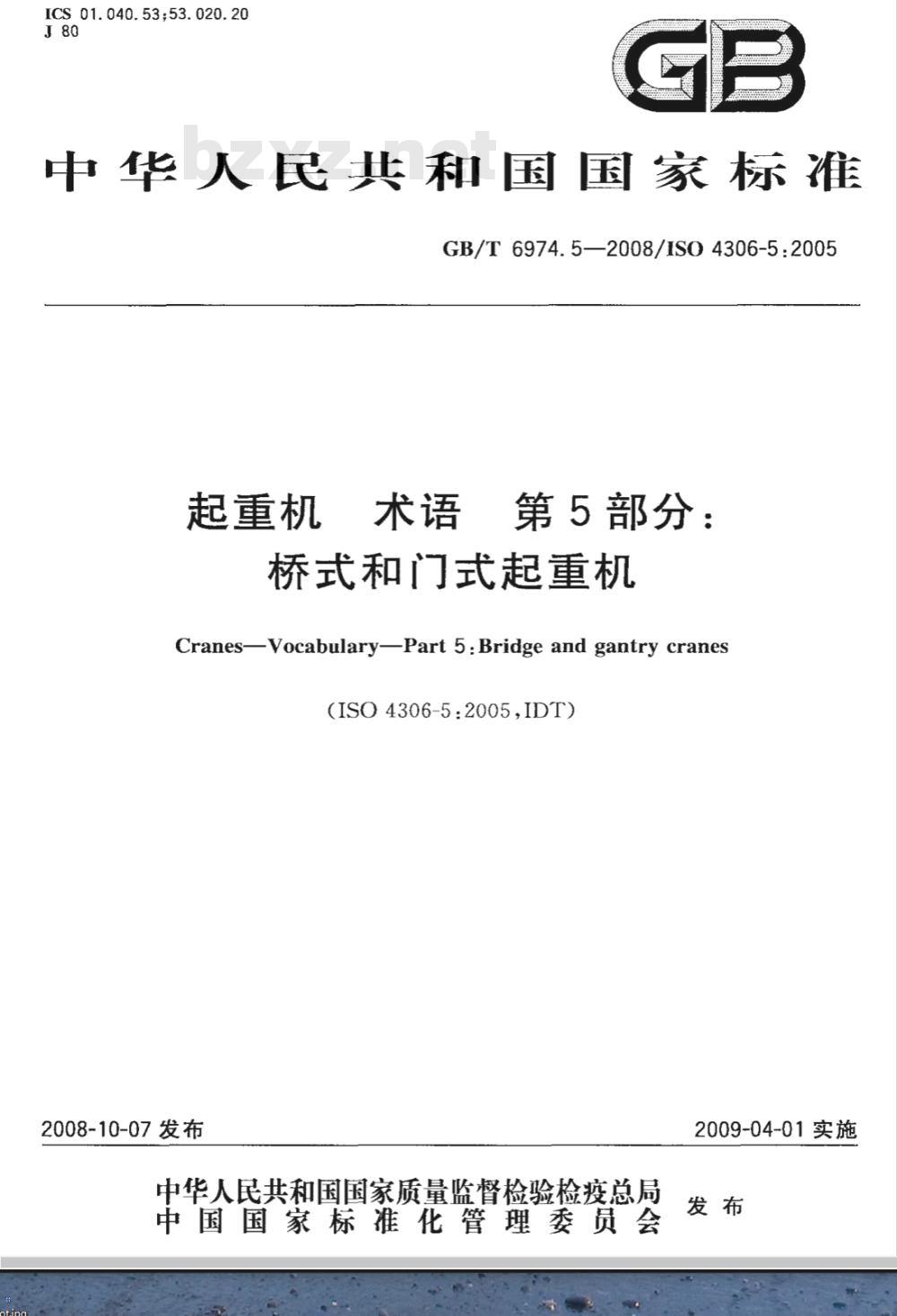

【国家标准(GB)】 起重机 术语 第5部分：桥式和门式起重机

ICS01.040.53;53.020.20
中华人民共和国国家标准
GB/T6974.5—2008/IS04306-5:2005起重机
第5部分：
桥式和门式起重机
CranesVocabularyPart 5 : Bridge and gantry cranes（ISO4306-5:2005.IDT）
2008-10-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-04-01实施

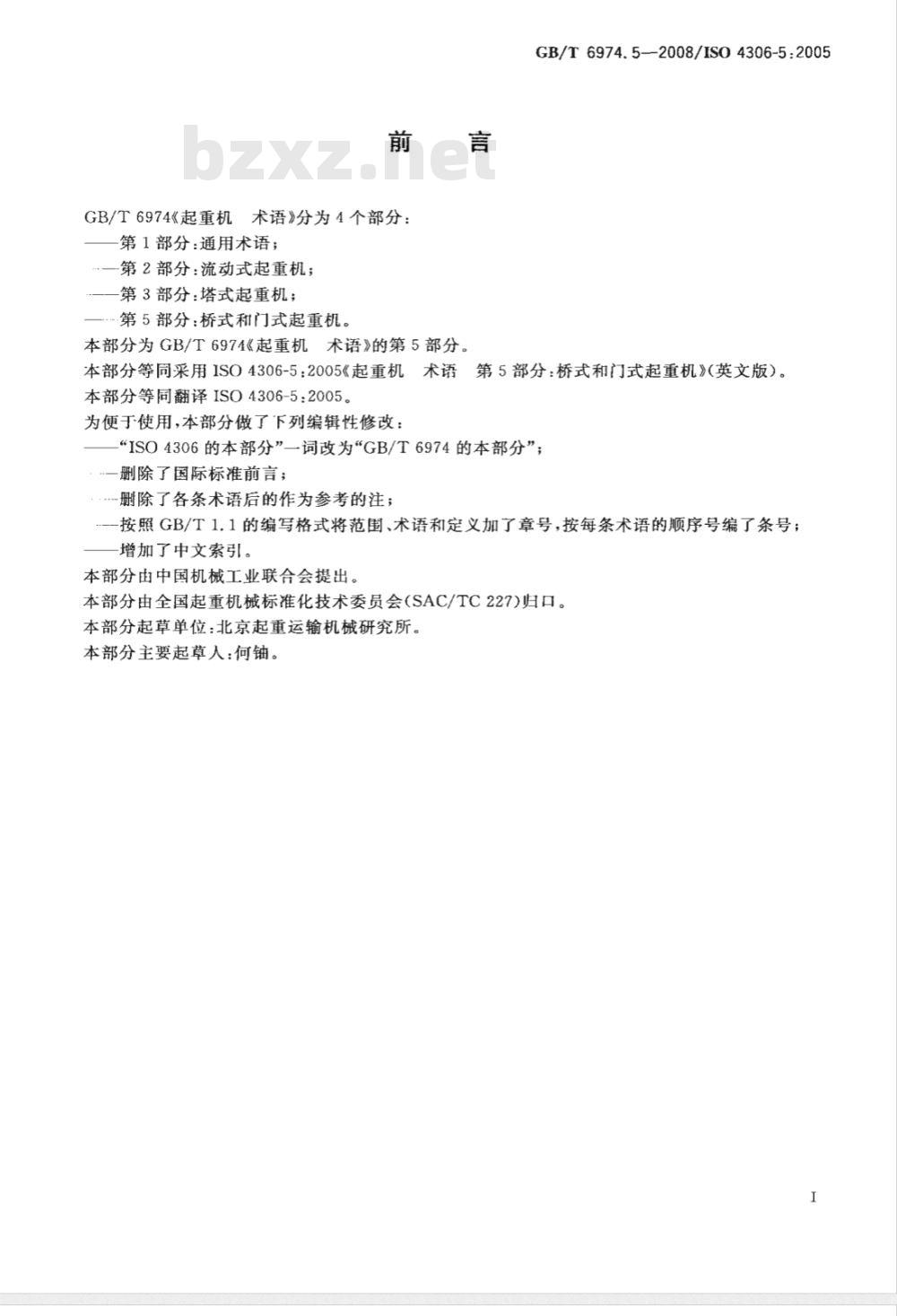

GB/T6974《起重机术语》分为4个部分：第1部分：通用术语；
一第2部分：流动式起重机；
一一第3部分：塔式起重机；
一第5部分：桥式和门式起重机。本部分为GB/T6974《起重机术语》的第5部分。GB/T6974.5—-2008/IS04306-5:2005第5部分：桥式和门式起重机》（英文版）。本部分等同采用1SO4306-5：2005《起重机术语本部分等同翻译ISO4306-5：2005。为便于使用，本部分做了下列编辑性修改：“ISO4306的本部分”一词改为“GB/T6974的本部分”；删除了国际标准前言；
-删除了各条术语后的作为参考的注;按照GB/T1.1的编写格式将范围、术语和定义加了章号，按每条术语的顺序号编了条号；增加了中文索引。
本部分由中国机械工业联合会提出。本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。本部分起草单位：北京起重运输机械研究所。本部分主要起草人：何铀。
1范围
GB/T6974.5—2008/IS04306-5:2005起重机术语第5部分：
桥式和门式起重机
GB/T6974定义了起重机领域的最常用术语。GB/T6974的本部分定义了桥式和门式起重机的相关术语。
2术语和定义
生梁受扭的起重机torsionbeamcrane起重小车装于单梁一侧的桥式或门式起重机。2.2
角形小车cantileveredcrab；cantileveredtrolley安装于起重机梁一侧的起重小车。见图1。2.3
回转小车slewingcrab;slewingtrolley在一个水平面内以半径为r(r≥0)的幅度回转的起重小车。见图2。2.4
往复梁shuttlebeam;shuttlegirder沿自身轴线方向水平移动的起重小车支承梁。见图3。2.5
带臂架起重机的门式起重机
gantrybridgewithtraversingjibcrane具有臂架和上部回转结构的小车在桥架轨道上运行的门式起重机。见图4。注：在设计这种组合型的起重机时，涉及到起重机的相关部分，参见GB/T6974的其他部分给出的定义。2.6
岸边桥架型起重机ship-to-shoregantrycrane装在岸边、在船和陆地之间搬运货物的桥架型起重机。见图5。2.7
轮胎式门式起重机rubbertyredgantrycrane在平地上工作且可多向运行，装有橡胶轮胎的门式起重机。2.8
悬臂门式起重机cantilevergantrycrane起重机轨道一侧或两侧外有桥架梁或横向外伸梁的门式或半门式起重机。2.9
环行起重机polarcrane
在封闭圆形轨道上运行的桥式和门式起重机。2.10

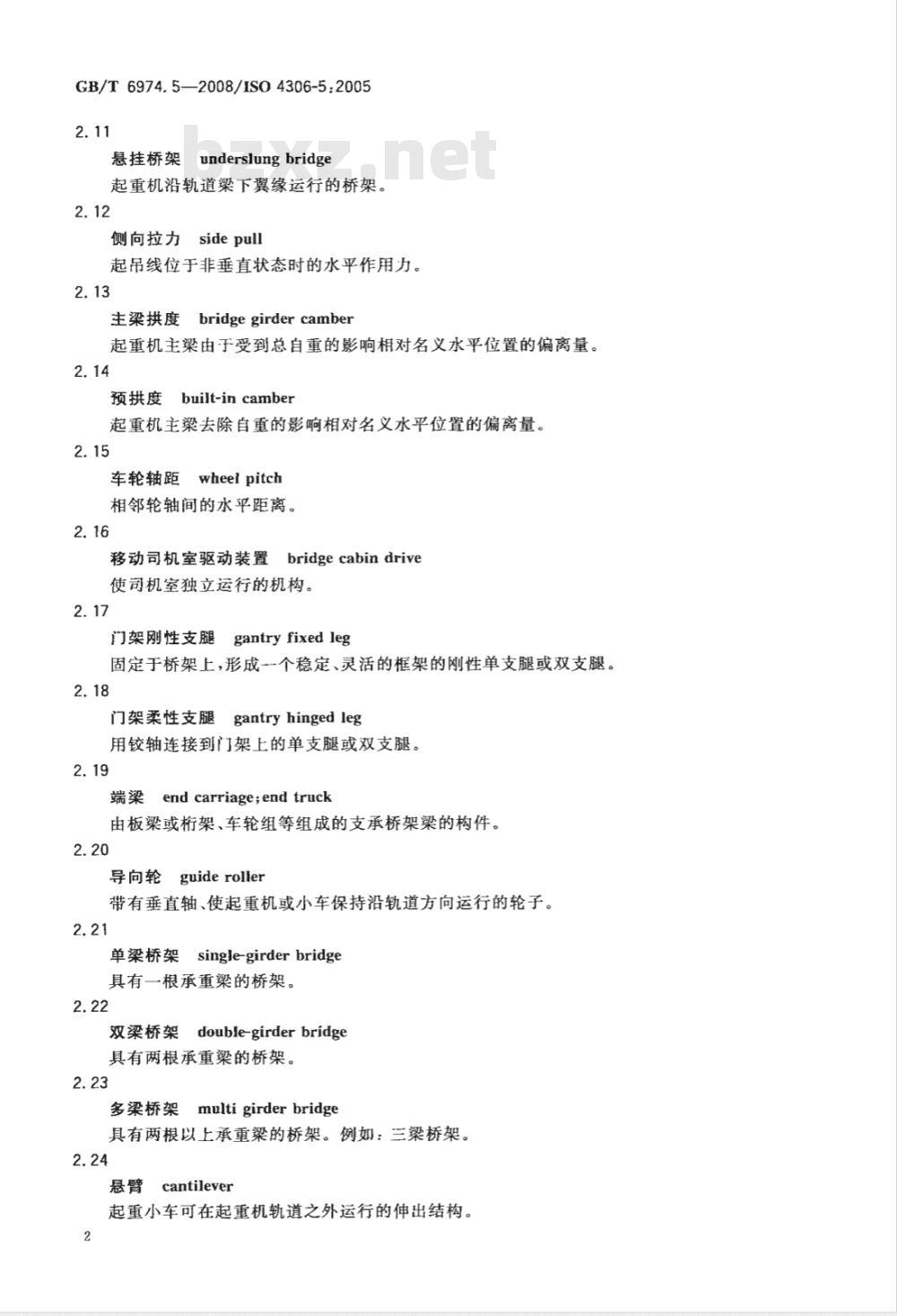

支承桥架toprunningbridge
起重机沿轨道顶面运行的桥架。GB/T6974.5—2008/IS04306-5:20052.11
悬挂桥架underslungbridge
起重机沿轨道梁下翼缘运行的桥架。2.12
侧向拉力sidepull
起吊线位于非垂直状态时的水平作用力。2.13
主梁拱度bridgegirdercamber
起重机主梁由于受到总自重的影响相对名义水平位置的偏离量。2.14
预拱度built-incamber
起重机主梁去除自重的影响相对名义水平位置的偏离量。2.15
车轮轴距wheelpitch
相邻轮轴间的水平距离。
移动司机室驱动装置bridgecabindrive使司机室独立运行的机构。
gantryfixedleg
门架刚性支腿
固定于桥架上，形成--个稳定、灵活的框架的刚性单支腿或双支腿。2.18
门架柔性支腿
gantryhingedleg
用铰轴连接到门架上的单支腿或双支腿。2.19
end carriage;end truck
由板梁或桁架、车轮组等组成的支承桥架梁的构件。2.20
导向轮
guideroller
带有垂直轴、使起重机或小车保持沿轨道方向运行的轮子。2.21
singie-girderbridge
单梁桥架
具有一根承重梁的桥架。
doublegirderbridge
双梁桥架
具有两根承重梁的桥架。
multigirderbridge
多染梁桥架
具有两根以上承重梁的桥架。例如：三梁桥架。2.24
cantilever
起重小车可在起重机轨道之外运行的伸出结构。2

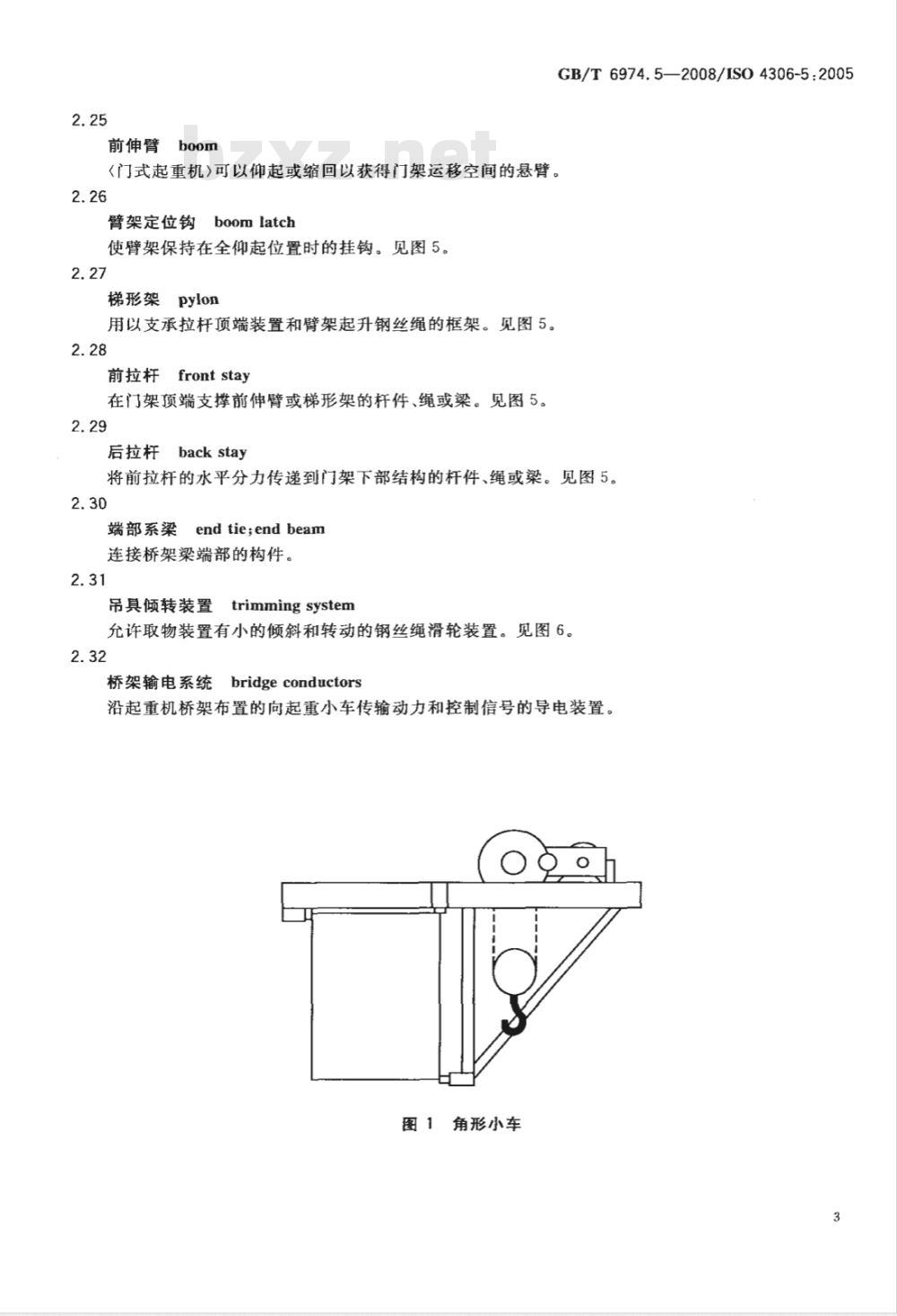

前伸臂boom
GB/T6974.5—2008/IS04306-5:2005<门式起重机》可以仰起或缩回以获得门架运移空间的悬臂。2.26
boomlatch
臂架定位钩
使臂架保持在全仰起位置时的挂钩。见图5。2.27
梯形架
用以支承拉杆顶端装置和臂架起升钢丝绳的框架。见图5。2.28
前拉杆frontstay
在门架顶端支撑前伸臂或梯形架的杆件、绳或梁。见图5。2.29
后拉杆backstay下载标准就来标准下载网
将前拉杆的水平分力传递到门架下部结构的杆件、绳或梁。见图5。2.30
endtie;end beam
端部系梁
连接桥架梁端部的构件。
吊具倾转装置trimmingsystem
允许取物装置有小的倾斜和转动的钢丝绳滑轮装置。见图6。2.32
桥架输电系统bridgeconductors沿起重机桥架布置的向起重小车传输动力和控制信号的导电装置。图1角形小车
GB/T6974.5—2008/IS04306-5:2005图2回转小车
往复梁
图4带臂架起重机的门式起重机
梯形架；
前拉杆；
后拉杆；
前伸臂；
臂架定位钩。
岸边桥架型起重机
GB/T6974.5—2008/1SO4306-5:20055
GB/T6974.5—2008/IS04306-5:20051----纵倾/侧倾/偏斜装置；
偏斜；
·纵倾；
侧倾。
通过起升机构的小幅动作对载荷进行定向调整，特别是在搬运集装箱时：载荷相对纵轴(主轴)的侧倾；
载荷相对水平横轴(次轴)的纵向倾斜；载荷相对垂直轴的转动
在起升钢丝绳系统中，平衡装置包括能做上述一种或几种转动的辅助设备。此处是该装置的示例之一图6吊具倾转装置
IS04306-1：1990
ISO7752-5：1985
参考文献
GB/T6974.5--2008/IS04306-5:2005起重机术语第1部分：通用术语。起重机械控制装置布置形式和特性第5部分：桥式和门式起重机.起重机桥式和门式起重机起重机和轨道公差ISO 8306:1985
GB/T6974.5—2008/IS04306-5:2005A
岸边桥架型起重机
臂架定位钩
侧向拉力
车轮轴距
带臂架起重机的门式起重机·
单梁桥架
导向轮
吊具倾转装置
端部系梁
多梁桥架
后拉杆
环行起重机
回转小车
角形小车
轮胎式门式起重机
门架刚性支腿
中文索引
门架柔性支腿
前拉杆
前伸臂
桥架输电系统
双梁桥架
梯形架
往复梁
悬臂门式起重机·
悬挂桥架
移动司机室驱动装置
预拱度
支承桥架
主梁拱度
主梁受扭的起重机，
backstay
boomlatch
bridge cabin drive
bridge conductors
bridgegirdercamber
built-in camber
cantilever
cantilevergantry crane
cantilevered crab
cantilevered trolley
double-girderbridge
endbeam
end carriage
end tie
endtruck
front stay
gantry bridge with traversing jib cranegantry fixed leg
gantry hinged leg
guide roller
multigirderbridge
polar crane
英文索引
GB/T6974.5—2008/IS04306-5:20052.29
