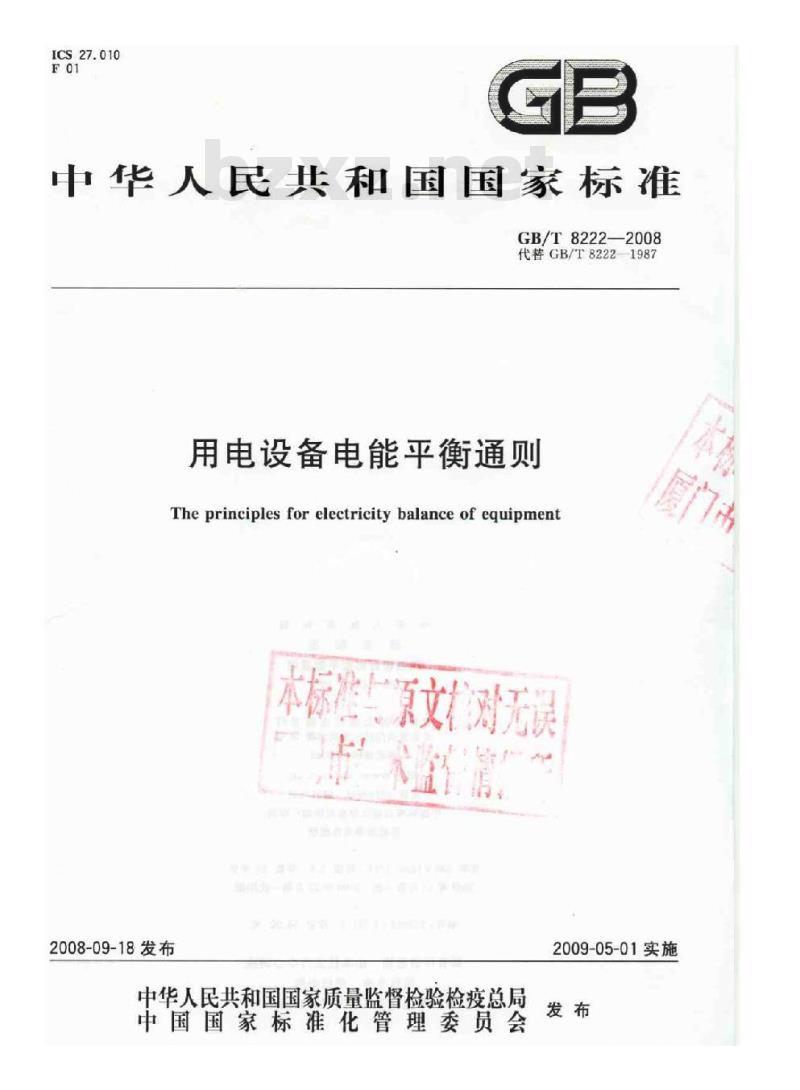

GB/T8222—2008
代替GB/T82221987
用电设备电能平衡通则
The principles for electricity balance of equipment本标准与原文机对无误
市术监
2008-09-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

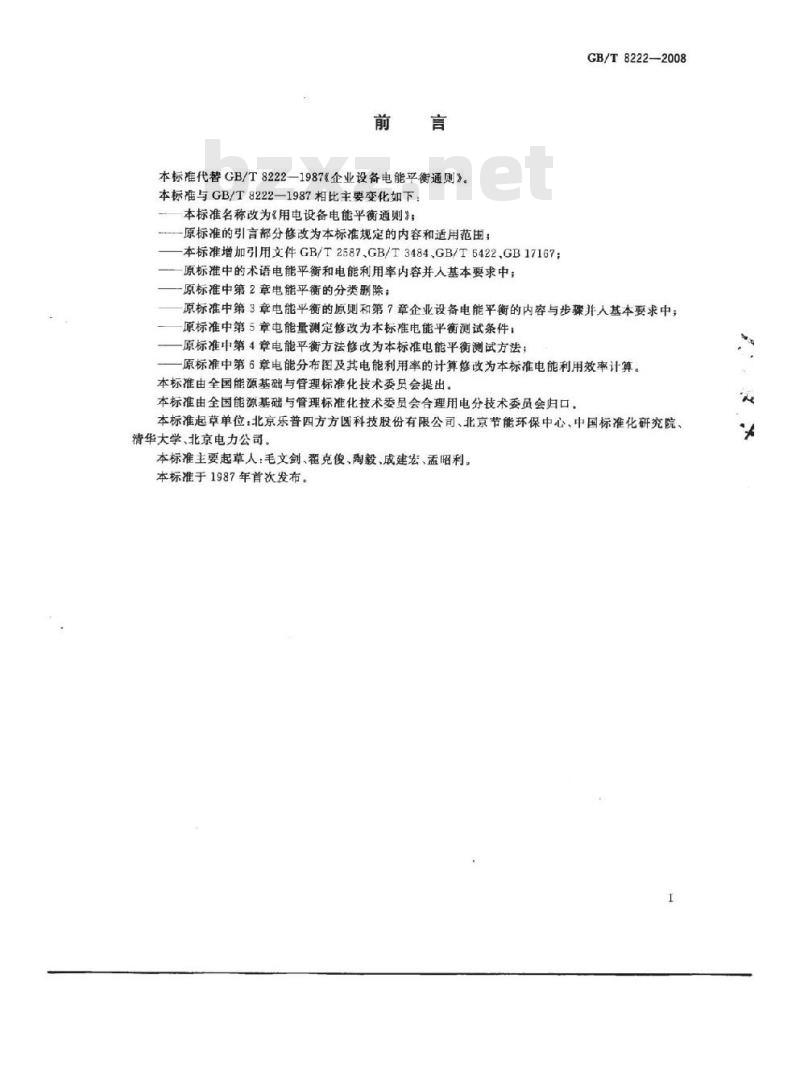

本标准代替GB/T8222—1987《企业设备电能平衡通则》。本标准与GB/T8222—1987相比主要变化如下：本标准名称改为《用电设备电能平衡道则》；原标准的引言部分修改为本标准规定的内容和适用范围；本标准增加引用文件GB/T2587、GB/T3484、GB/T6422、GB17167；原标准中的术语电能平衡和电能利用率内容并人基本要求中；原标准中第2章电能平衡的分类副除；GB/T8222—2008
原标准中第3章电能平衡的原则和第7章企业设备电能平衡的内容与步骤并人基本要求中；原标准中第5章电能量测定修改为本标准电能平衡测试条件：原标准中第4章电能平衡方法修改为本标准电能平衡测试方法；原标准中第6章电能分布图及其电能利用率的计算修改为本标准电能利用效率计算。本标准由全国能源基础与管理标准化技术委员会提出。本标准由全国能源基础与管理标准化技术委员会合理用电分技术委员会归口。本标准起草单位：北京乐普四方方圆科技股份有限公司、北京节能环保中心、中国标准化研究院、清华大学、北京电力公司。
本标准主要起草人：毛文剑、翟克俊、陶毅、成建宏、盂昭利。本标准于1987年首次发布。

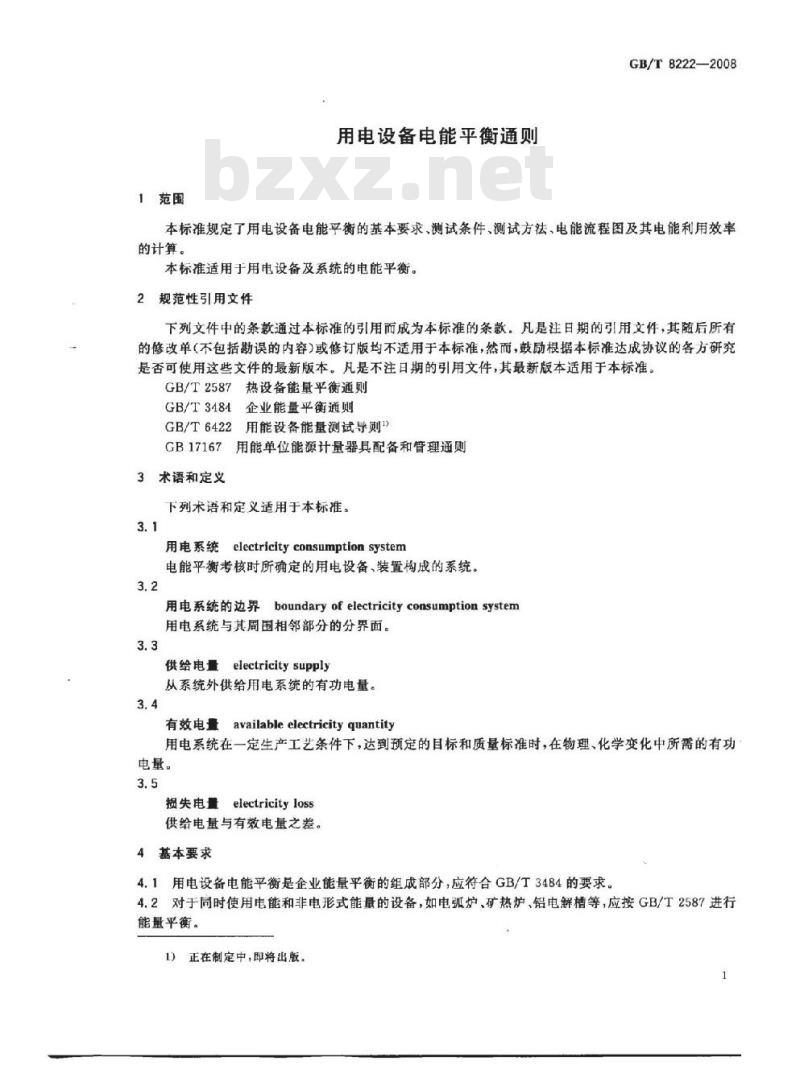

1范围
用电设备电能平衡通则
GB/T8222—2008
本标准规定了用电设备电能乎衡的基本要求、测试条件、测试方法、电能流程图及其电能利用效率的计算。
本标准适用于用电设备及系统的电能平衡。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研充是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2587
热设备能量平衡通则
企业能量平衡通则
GB/T3484bzxZ.net
用能设备能量测试导则\）
GB/T6422
GB17167
3术语和定义
用能单位能源计量器具配备和管理通则下列术语和定义适用于本标准。3.1
用电系统electricityconsumptionsystem电能平衡考核时所确定的用电设备、装置构成的系统。3.2
用电系统的边界boundaryofelectricityconsumptionsystem用电系统与其周围相邻部分的分界面。3.3
供给电量electricitysupply
从系统外供给用电系统的有功电量，3.4
有效电量available electricityquantity用电系统在一定生产工艺条件下，达到预定的目标和质量标准时，在物理、化学变化中所需的有功电量。
损失电量electricityloss
供给电量与有效电量之差。
4基本要求
4.1用电设备电能平衡是企业能量平衡的组成部分，应符合GB/T3484的要求。4.2对于同时使用电能和非电形式能量的设备，如电弧炉矿热炉、铝电解槽等，应按GB/T2587进行能量平衡。
1）正在制定中，即将出版，
GB/T 8222—2008

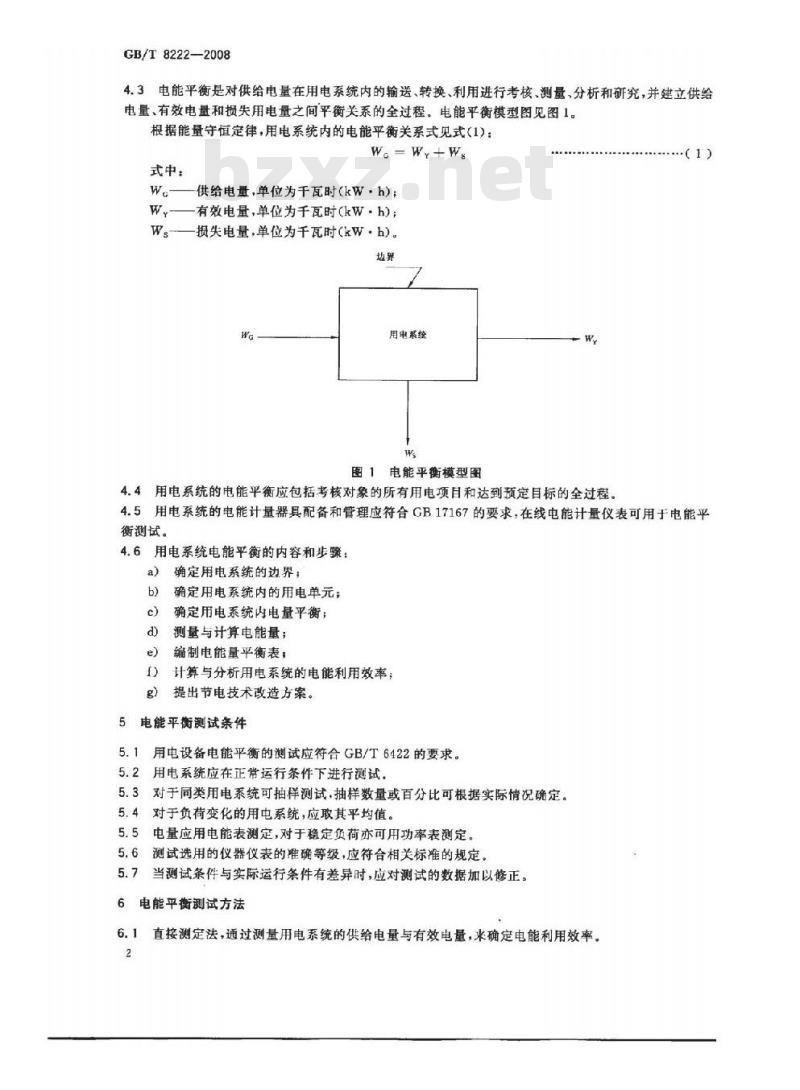

4.3电能平衡是对供给电量在用电系统内的输送、转换、利用进行考核、测量、分析和研究，并建立供给电量、有效电量和损失用电量之间平衡关系的全过程。电能平衡模型图见图1。根据能量守恒定律，用电系统内的电能平衡关系式见式(1)：We- W+W.
式中：
供给电量，单位为干瓦时（kW·h）；We
有效电量，单位为千瓦时（kW.h）；Ws-损失电量，单位为千瓦时(kw·h)。边界
用电系统
图1电能平衡模型图
4.4用电系统的电能平衡应包括考核对象的所有用电项目和达到预定目标的全过程。·（1)
4.5用电系统的电能计量器具配备和管理应符合GB17167的要求，在线电能计量仪表可用于电能平衡测试。
4.6用电系统电能平衡的内容和步骤：确定用电系统的边界；
确定用电系统内的用电单元；
确定用电系统内电量平衡；
测量与计算电能量；
缩制电能量平衡表；
计算与分析用电系统的电能利用效率；g）
提出节电技术改造方案。
5电能平衡测试条件
用电设备电能平衡的测试应符合GB/T6422的要求。5.1
5.2用电系统应在正常运行条件下进行测试。5.3对于同类用电系统可抽样测试，抽样数量或百分比可根据实际情况确定。5.4对于负荷变化的用电系统，应取其平均值。5.5电量应用电能表测定，对于稳定负荷亦可用功率表测定。5.6测试选用的仪器仪表的准确等级，应符合相关标准的规定。5.7当测试条件与实际运行条件有差异时，应对测试的数据加以修正。6
电能平衡测试方法

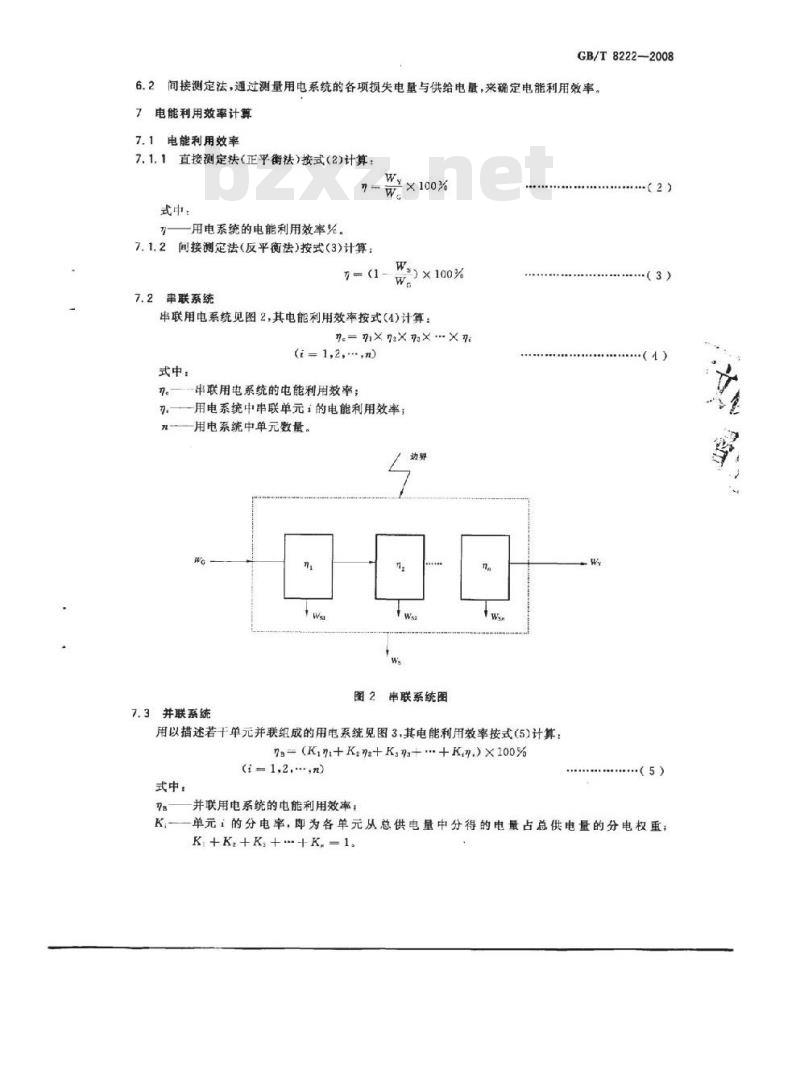

直接测定法，通过测量用电系统的供给电量与有效电量，来确定电能利用效率。GB/T8222—2008
6.2间接测定法，通过测量用电系统的各项损失电量与供给电量，来确定电能利用效率。电能利用效率计算
7.1电能利用效率
7.1.1直接测定法(正平衡法）按式(2)计算：Wy
×100%
式中：
用电系统的电能利用效率%。
7.1.2间接测定法(反平衡法)按式(3)计算：-(1-
7.2串联系统
）×100%
申联用电系统见图2，其电能利用效率按式(4)计算：n=xx×X
(i1,2,,n)
式中：
串联用电系统的电能利用效率；用电系统中串联单元i的电能利用效率；7
用电系统中单元数量。
7.3并联系统
图2串联系统图
用以述若干单元并联组成的用电系统见图3,其电能利用效率按式（5)计算：(K+K+K++K)×100%
(i-1,2,...,n)
式中：
并联用电系统的电能利用效率；（2)
（3）
单元的分电率，即为各单元从总供电量中分得的电量占总供电量的分电权重；K,
K+K,+K,+.+K.-1.
GB/T8222—2008
GB/T8222-2008
图3并联系统图
版权专有侵权必究
书号：155066-1-35112
定价：
