【国家标准(GB)】 高压交流熔断器 第3部分：喷射熔断器

ICS29.120.50
中华人民共和国国家标准
GB/T15166.3—2008
代替GB15166.3—1994，部分代替GB/T15166.4-1994高压交流熔断器
第3部分：喷射熔断器
High-voltage alternating-current fuses-Part3:Expulsionfuses
(IEC60282-2.1995 High-voltagefuses-Part2:Expulsionfuses,MOD
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施

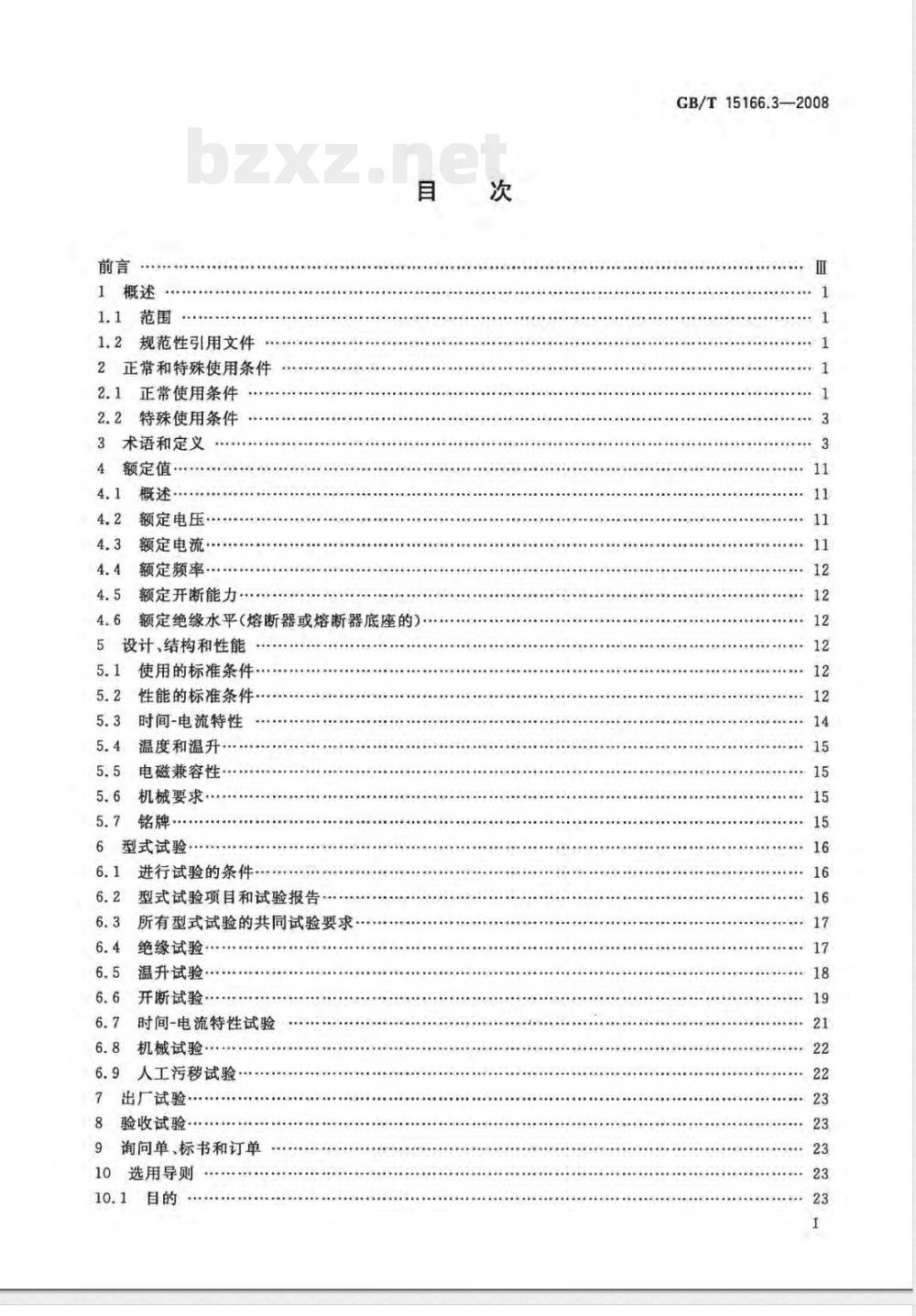

1概述
1.1范围
1.2规范性引用文件
2正常和特殊使用条件
2.1正常使用条件
2.2特殊使用条件
3术语和定义
额定值
额定电压·
额定电流
额定频率
额定开断能力
额定绝缘水平（熔断器或熔断器底座的）5
设计、结构和性能
使用的标准条件
性能的标准条件·
时间-电流特性
温度和温升.
电磁兼容性
机械要求
型式试验
进行试验的条件…
型式试验项目和试验报告
所有型式试验的共同试验要求
绝缘试验
温升试验?
开断试验
时间-电流特性试验
机械试验·
人工污移试验
出厂试验
验收试验·
询问单、标书和订单
选用导则
GB/T15166.3—2008
GB/T15166.32008

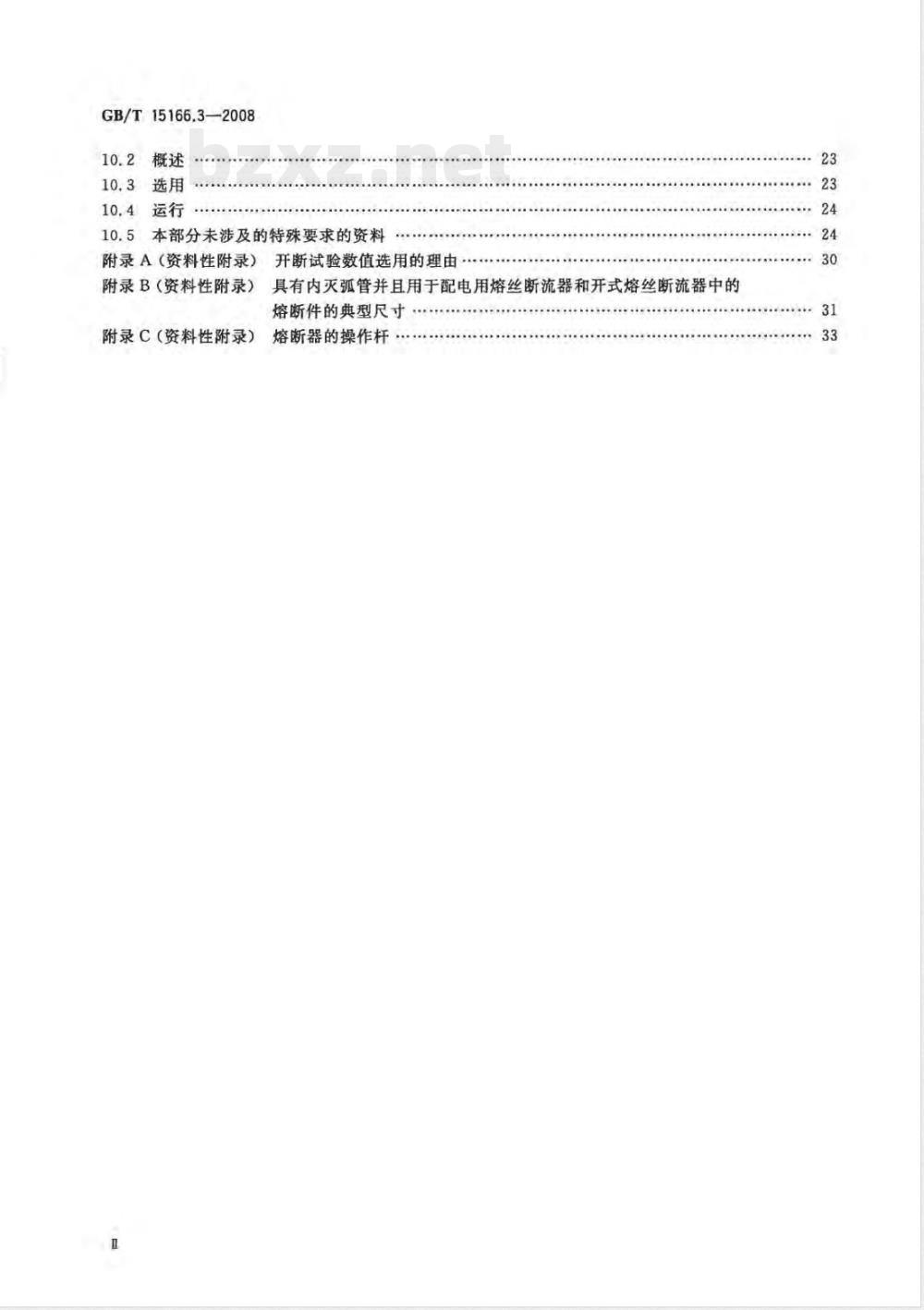

10.2概述
10.3选用
10.4运行
10.5本部分未涉及的特殊要求的资料附录A（资料性附录）开断试验数值选用的理由...附录B（资料性附录）具有内灭弧管并且用于配电用熔丝断流器和开式熔丝断流器中的熔断件的典型尺寸
附录C（资料性附录）
熔断器的操作杆

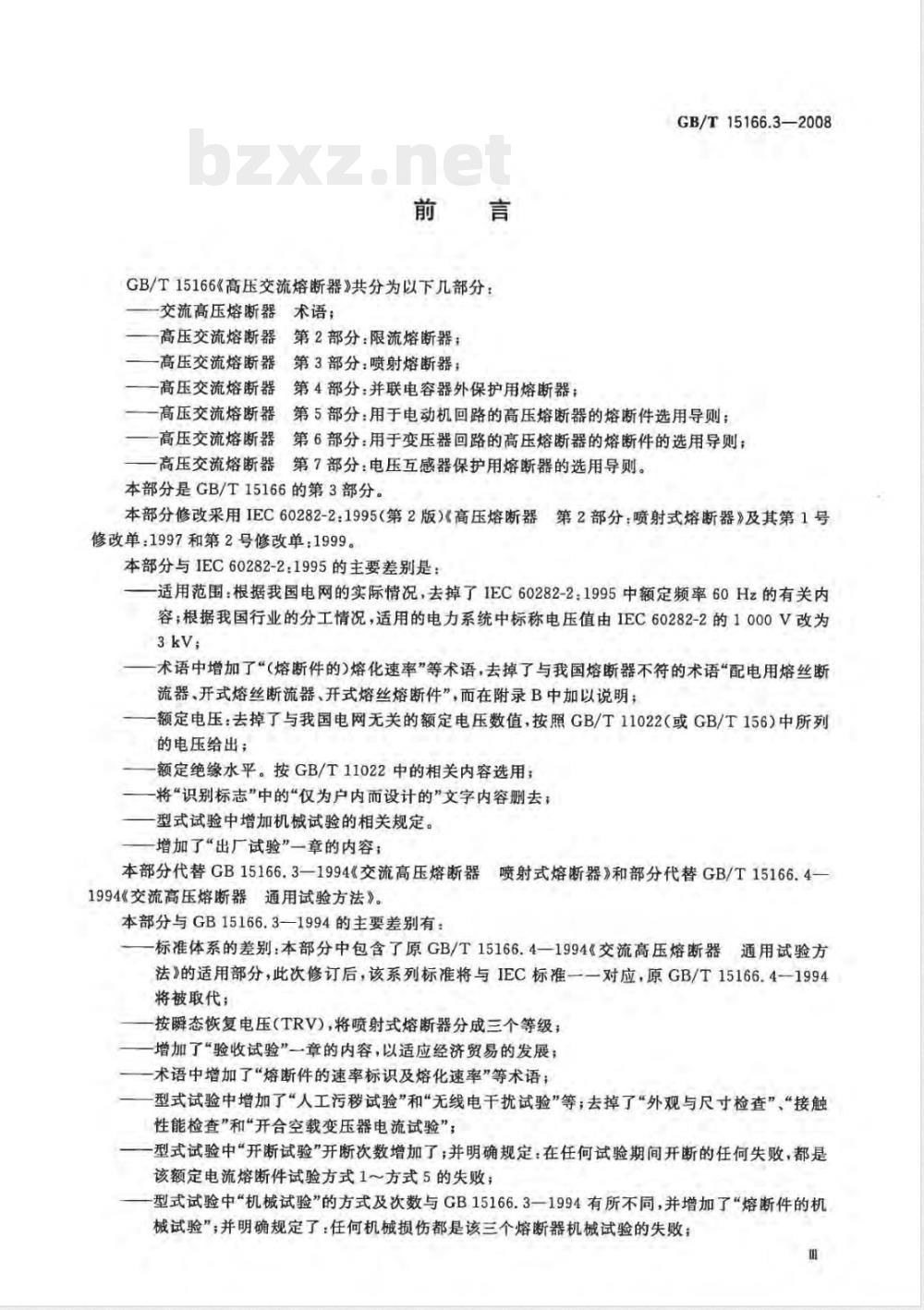

GB/T15166《高压交流熔断器》共分为以下几部分：交流高压熔断器术语；
高压交流熔断器第2部分：限流熔断器；一—高压交流熔断器第3部分：喷射熔断器：一一高压交流熔断器第4部分：并联电容器外保护用熔断器：GB/T15166.3—2008
一一高压交流熔断器第5部分：用于电动机回路的高压熔断器的熔断件选用导则；一一高压交流熔断器第6部分：用于变压器回路的高压熔断器的熔断件的选用导则；一高压交流熔断器第7部分：电压互感器保护用熔断器的选用导则。本部分是GB/T15166的第3部分。本部分修改采用IEC60282-2：1995（第2版）高压熔断器第2部分：喷射式熔断器》及其第1号修改单：1997和第2号修改单：1999。本部分与IEC60282-2：1995的主要差别是：适用范围：根据我国电网的实际情况，去掉了IEC60282-2：1995中额定频率60Hz的有关内容：根据我国行业的分工情况，适用的电力系统中标称电压值由IEC60282-2的1000V改为3kV;
一一术语中增加了“（熔断件的）熔化速率”等术语，去掉了与我国熔断器不符的术语“配电用熔丝断流器、开式熔丝断流器、开式熔丝熔断件”，而在附录B中加以说明；一一额定电压：去掉了与我国电网无关的额定电压数值，按照GB/T11022（或GB/T156）中所列的电压给出；
—额定绝缘水平。按GB/T11022中的相关内容选用；一将“识别标志”中的“仅为户内而设计的”文字内容删去；型式试验中增加机械试验的相关规定。—增加了“出厂试验”一章的内容，本部分代替GB15166.3-1994《交流高压熔断器喷射式熔断器》和部分代替GB/T15166.4—1994《交流高压熔断器通用试验方法》。本部分与GB15166.3—1994的主要差别有：—标准体系的差别：本部分中包含了原GB/T15166.4一1994《交流高压熔断器通用试验方法》的适用部分，此次修订后，该系列标准将与IEC标准一一对应，原GB/T15166.4一1994将被取代；
按瞬态恢复电压（TRV），将喷射式熔断器分成三个等级：一增加了验收试验”一章的内容，以适应经济贸易的发展；一一术语中增加了“熔断件的速率标识及熔化速率”等术语；型式试验中增加了“人工污移试验”和“无线电干扰试验”等；去掉了“外观与尺寸检查”“接触性能检查和“开合空载变压器电流试验”；一一型式试验中“开断试验”开断次数增加了；并明确规定：在任何试验期间开断的任何失败，都是该额定电流熔断件试验方式1~方式5的失败；型式试验中“机械试验”的方式及次数与GB15166.3-1994有所不同，并增加了“熔断件的机械试验”，并明确规定了：任何机械损伤都是该三个熔断器机械试验的失败；GB/T15166.3—2008

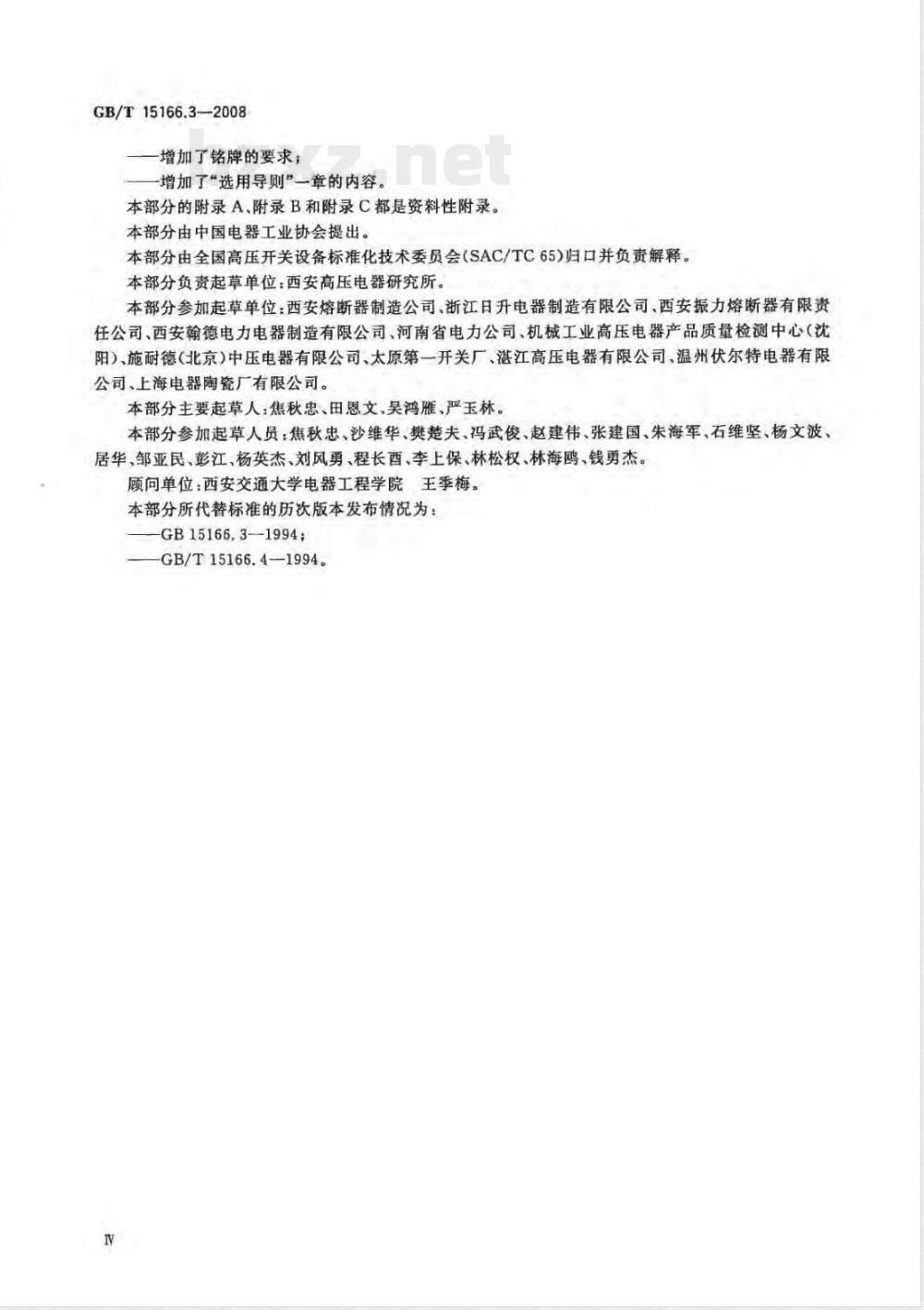

增加了铭牌的要求，
增加了“选用导则”一章的内容。本部分的附录A、附录B和附录C都是资料性附录。本部分由中国电器工业协会提出。本部分由全国高压开关设备标准化技术委员会（SAC/TC65）归口并负责解释。本部分负责起草单位：西安高压电器研究所。本部分参加起草单位：西安熔断器制造公司、浙江日升电器制造有限公司、西安振力熔断器有限责任公司、西安翰德电力电器制造有限公司、河南省电力公司、机械工业高压电器产品质量检测中心（沈阳）、施耐德（北京）中压电器有限公司、太原第一开关厂、湛江高压电器有限公司、温州伏尔特电器有限公司、上海电器陶瓷厂有限公司。本部分主要起草人：焦秋忠、田恩文、吴鸿雁、严玉林，本部分参加起草人员：焦秋忠、沙维华、樊楚夫，冯武俊、赵建伟、张建国、朱海军、石维坚、杨文波、居华、邹亚民、彭江、杨英杰、刘风勇、程长酉、李上保、林松权、林海鸥、钱勇杰。顾向单位：西安交通大学电器工程学院王季梅。本部分所代替标准的历次版本发布情况为：GB15166.3—1994
-GB/T15166.4—1994。
1概述
1.1范围
高压交流熔断器
第3部分：喷射熔断器
GB/T15166.3—2008
本部分适用于标称电压3kV及以上频率为50Hz交流电力系统中的户内或户外喷射式熔断器按照不同的瞬态恢复电压（TRV)，喷射式熔断器分成A级、B级和C级。本部分仅涉及熔断器的性能，每只熔断器均按本部分通过试验的熔断器底座、载熔件和熔断件的规定组合构成。其他组合的性能不包含在本部分之内。本部分也适用于电流自然零点开断的非喷射式熔断器，注1：关于熔断器等级选用的特殊资料见第3章和第10章。注2:用于电容器外保护和变压器回路的熔断器分别见GB/T15166.4—2008和GB/T15166.6-2008。注3：本部分不包括负载开合和故障关合能力。注4：本部分不涉及有关开断故障电流时的声光效应和炽热气体的排放，1.2规范性引用文件
下列文件中的条款通过GB/T15166的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。GB311.1-1997高压输变电设备的绝缘配合（neqIEC60071-1：1993）GB1984-2003高压交流断路器（IEC62271-100：2001，MOD）GB1985—2004高压交流隔离开关和接地开关（IEC62271-102:2002，MOD）GB/T2900.20-1994电工术语高压开关设备（negIEC60050：1984）GB3804-2004额定电压3.6kV~40.5kV高压交流负荷开关（IEC60265-1：1998MOD）GB/T4585-2004交流系统用高压绝缘子的人工污移试验（IEC60507：1991，IDT）GB/T5582—1993高压电力设备外绝缘污移等级（neqIEC60507：1991）GB/T11021-2007
电气绝缘耐热性分级（IEC60085：2004，IDT)GB/T11022—1999
9高压开关设备和控制设备标准的共用技术要求（eqvIEC60694：1996）GB/T15166.1-1994交流高压熔断器术语GB/T15166.4—2008
并联电力电容器外保护用高压熔断器（IEC60549：1976，MOD）GB/T15166.6—2008变压器回路用高压熔断器熔断件的选用导则[IEC60787:1983及其第1号修改单（1985，MOD
GB/T16927.1-1997高电压试验技术第1部分：一般试验要求（eqvIEC60060-1：1989）2正常和特殊使用条件
2.1正常使用条件
满足本部分的熔断器设计用于下述条件：a）最高周围空气温度为40℃，且在24h内的平均温度不超过35℃。总的日光照射不超过1.1kw/m.
最低周围空气温度对”-5户内”级为5℃；对“-15户内或户外”级为-15℃；对”-25户内或户外”级为一25℃和对“-40户外\级为一40℃，注1：应当注意，时间-电流特性可能会受到周围空气温度变化的影响。GB/T15166.32008
污移等级不低于GB/T5582中的Ⅱ级。c）对户内装置，可能出现的凝露。d）对户外装置，风压不超过700Pa（相应于风速34m/s)。e）海拔不超过1000m。
注2：如果要求熔断器用在1000m及以上处，规定的额定绝缘水平应该用表1中相应的校正因数乘以其标准绝缘水平来确定，或者采用适当的过电压限制装置来降低过电压，注3：海拔超过1000m时，设备的额定电流和表2中规定的温升可以分别用表3第（2）栏和第（3）栏中给出的相应因数来校正，对于任何一种使用情况，只能选用第（2)栏和第（3）栏中的一个校正因数面不是两个。表1绝缘水平的海拔校正因数
海拔/
注：对于中间的海拨，可用线性插值法求得。额定绝缘水平的校正因数
表2组件和材料的温度及温升限值最大值
组件或材料
A.空气中的触头
1.用弹黄压紧的触头（铜和铜合金）一棵的
一镀银或镍的
镀锡的
其他镀层
2.用螺栓或其他等效方法联接（铜、铜合金和铝合金）—裸的
镀锅的
镀银或镍的
—其他镀层
B油中的触头（铝合金）
1.用弹簧压紧的触头
一裸的
一镀银、锅或镍的
其他镀层
2.用螺栓联接
—镀银、锡或镍的
其他镀层
C.空气中用螺栓紧固的接线端子操的
镀银、锡或镍的
温度/
温升/
其他镀层
D.作为弹赞的金属部件
组件或材料
表2（续）
E.用作绝缘的材料和同下列等级绝缘接触的金部件Y级（对未没演的材料）
一A级（对没在油中或没溃过的材料）E级
—B级
—F级
漆，油基的
合成的
—H级
———其他级
G.除触头和弹贫以外与油接触的任何金属部件和绝缘材料如果制造厂采用本表中未列出的镀层，则应考虑这些材料特性。b温度或温升不应达到损害金属弹性的数值。C按照GB/T11022-1999分级。
d要求仅限于不对周围部件产生任何损伤。e在油的上部。
f当采用低闪点油时，对蒸发和氧化问题应给予特别考虑。表3温升的海拔校正因数
最高海拨/
额定电流的校正因数
注：对于中间的海拔，可用线性插值法求得。2.2特殊使用条件
经用户和制造厂协商，高压熔断器可以用在不同于2.1给出的条件下。对于任一特殊使用条件，都必须同制造厂协商。3术语和定义
GB/T15166.3—2008
最大值
温度/
温升的校正因数
GB/T2900.20和GB/T15166.1中确立的以及下列术语和定义适用于本部分。3.1电气特性
额定值ratedvalue
[GB/T15166.1的3.1]
温升/
GB/T15166.3—2008
额定参数rating
一组额定值和运行条件。
prospective cmrrent (of a circuit and with respect toa fuse)预期电流（电路的并与熔断器有关的）[GB/T15166.1的3.2]
prospectivepeak current
预期峰值电流
［GB/T15166.1的3.3]
prospectivebreaking current
预期开断电流
[GB/T15166.1的3.4]
开断能力breakingcapacity
[GB/T15166.1的3.6]
弧前时间（熔化时间）
pre-arcing time (melting time)[GB/T15166.1的3.11]
燃弧时间arcingtime
[GB/T15166.1的3.12]
operatingtime(totalclearingtime)动作时间（全开断时间）
[GB/T15166.1的3.13]
焦耳积分Jouleintegral
[GB/T15166.1的3.14]
有效时间virtualtime
［[GB/T15166.1的3.15]
时间-电流特性
time-current characteristic
[GB/T15166.1的3.16]
恢复电压
recoveryvoltage
[GB/T15166.1的3.18]
Etransient recovery voltage
态恢复电压
缩写为TRV
[GB/T15166.1的3.27]
工频恢复电压powerfrequencyrecoveryvoltage[GB/T15166.1的3.28]
GB/T15166.3—2008
预期瞬态恢复电压（回路的）prospectivetransientrecoveryvoltage（of acircuit）[GB/T15166.1的3.29]
3.2熔断器及其组件（见图1)
熔断器fuse
当电流超过给定值足够时间时，通过熔化一个或几个特殊设计的和比例的组件，开断电流以分开其所接入回路的装置，熔断器一词包括了构成完整装置的所有部件。3.2.2
端子terminal
【GB/T15166.1的2.13]
熔断器底座fuse-base
［GB/T15166.1的2.20]
熔断器底座触头fuse-basecontact［GB/T15166.1的2.21]
载熔件fuse-carrier
[GB/T15166.1的2.17]
载熔件触头fuse-carriercontact[GB/T15166.1的2.18]
熔断器支持件fuse-holder
熔断器底座及其熔断器装件的组合。3.2.8
熔断件fuse-link
[GB/T15166.1的2.15]
熔断件触头fuse-linkcontact
[GB/T15166.1的2.19]
熔体fuse-element
［GB/T15166.1的2.14】
可更换的熔断件
renewablefuse-link
［GB/T15166.1的2,27]
GB/T15166.3—2008
再装单元refillunit
［[GB/T15166.1的2.26]
3.3附加术语
喷射式熔断器expulsionfuse
喷射式熔断器是由电弧产生的气体的喷射效应使电弧熄灭的熔断器。[GB/T15166.1的2.3]
跌落式熔断器drop-outfuse
[GB/T15166.1的2.6]
同族系列（熔断件的）homogeneousseries（offuse-links）GB/T15166.1的2.10
断口距离（熔断器的）isolatingdistance（forafuse）[GB/T15166.1的2.22]
熔断件的互换性interchangeabilityof fuse-links不同制造厂生产的喷射式熔断件，在尺寸和弧前时间-电流特性方面的兼容性，应使得这些熔断件可以用在其他制造厂的载熔件中，其弧前时间-电流特性无明显变化。注：应当注意，由选定的熔断件和选定的载熔件构成的组合件的保护性能，只能用在此特定的组合件上进行的性能试验来确定，
熔断器的分级classificationofafuse对于一给定的额定参数，按照喷射式熔断器在试验方式1、方式2、方式3和方式4试验时符合下列表中TRV要求的能力，他们被定为三个等级（选用导则见附录A并参见10.3.4）：a）A级—表4和表9；
b）B级——表5和表10；
c）C级—表6、表7、表8和表10。注：用于确定TRV的参数在图6和图7中描述。3.5
熔断件的速率标识及熔化速率speeddesignationandmeltingspeedof fuse-links（forexpulsionfuses）速率标识说明了对应于两个规定的弧前时间[例如0.1s和300s（或600s)时的弧前电流值之比值，用字母K或T表示。
表4试验方式1、方式2和方式3的瞬态恢复电压标准值A级熔断器用两参数表示
额定电压
TRV（峰值）
在额定电压下试验
上升速度
(ue/ta)/
(kV/μs)
额定电压
TRV(峰值)
4=1.3×/2×U,
u=1/3Xue
表4（续）
u=0.15×t
=(1/3+0.15)X5
注：其他额定电压的参数用内插法求得，电压
表5试验方式1、方式2和方式3的瞬态恢复电压标准值在额定电压下试验
B级熔断器用两参数表示
额定电压
TRV峰值）
u=1.4×V2xU
U,≤40.5kv
U,>40.5kv
u-1/3×u
/=(1/3+0.15)×t
t=(1/3+0.05)Xt
注：其他额定电压的参数用内插法求得。电压
tg0.15×h
tg0.05×t
试验方式1的瞬态恢复电压标准值表6
在额定电压下试验
C级熔断器用两参数表示
额定电压
TRV(峰值)
u.-1.4X/2×U
U,≤40.5kv
U,>40.5kv
u=1/3×ug
=(1/3+0.15)×t
=(1/3+0.05)Xh
注：其他额定电压的参数用内插法求得。电压
14-0.15×t
t=0.05×t
GB/T15166.3—2008
上升速度
(ue/t)/
(kV/μs)
上升速度
(me/s)
(kV/μs)
上升速度
(us/ta)/
(kV/μs)
