ICS29.120.40

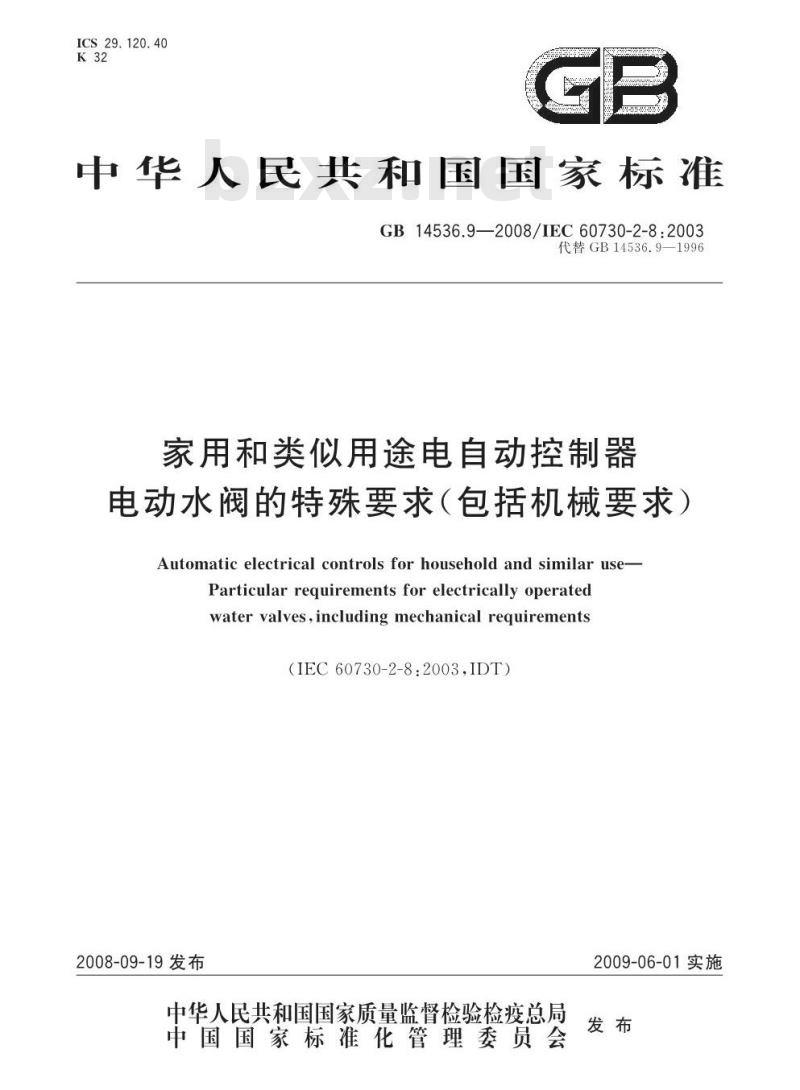

中华人民共和国国家标准
GB14536.9—2008/IEC60730-2-8:2003代替GB14536.9—1996
家用和类似用途电自动控制器
电动水阀的特殊要求（包括机械要求）Automatic electrical controls for household and similar use-Particular requirementsfor electrically operatedwatervalves,includingmechanical requirements（IEC60730-2-8:2003,IDT）
2008-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-06-01实施
IEC前言wwW.bzxz.Net

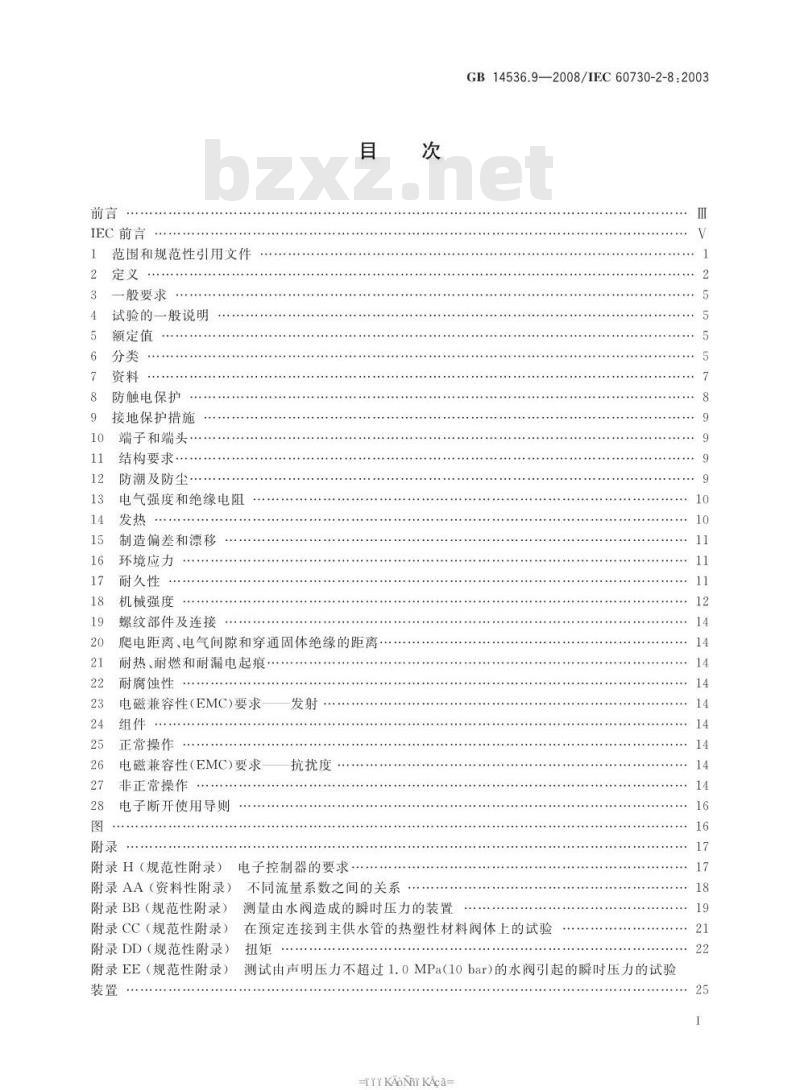

范围和规范性引用文件
般要求
试验的
一般说明
额定值
防触电保护
接地保护措施
端子和端头：
结构要求
防潮及防尘
电气强度和绝缘电阻
制造偏差和漂移
环境应力
耐久性
机械强度
螺纹部件及连接
爬电距离、电气间和穿通固体绝缘的距离耐热、耐燃和耐漏电起痕
耐腐蚀性
电磁兼容性（EMC)要求
正常操作
电磁兼容性（EMC)要求
非正常操作
电子断开使用导则
附录H（规范性附录）
附录AA（资料性附录）
附录BB（规范性附录）
附录CC（规范性附录）
附录DD（规范性附录）
附录EE（规范性附录）
抗扰度
电子控制器的要求
不同流量系数之间的关系
测量由水阀造成的瞬时压力的装置GB14536.9—2008/IEC60730-2-8:200311
在预定连接到主供水管的热塑性材料阀体上的试验扭矩
测试由声明压力不超过1.0MPa(10bar)的水阀引起的瞬时压力的试验TKAONTKAca-
本部分的全部技术内容为强制性前言
GB14536.9—2008/IEC60730-2-8:2003GB14536《家用和类似用途电自动控制器》分为以下两个部分：第1部分：
GB14536.1
第2部分：
GB14536.3
GB14536.4
GB 14536.5
GB14536.6
GB14536.7
GB14536.8
GB14536.9
GB14536.10
GB14536.11
GB14536.12
通用要求
电动机热保护器的特殊要求
管型荧光灯镇流器热保护器的特殊要求密封和半密封电动机压缩机用电动机热保护器的特殊要求燃烧器电自动控制系统的特殊要求压力敏感电自动控制器的特殊要求定时器和定时开关的特殊要求
电动水阀的特殊要求（包括机械要求）温度敏感控制器的特殊要求
电动机用起动继电器的特殊要求能量调节器的特殊要求
电动门锁的特殊要求
GB14536.13
GB14536.14
GB14536.15
GB14536.16
GB14536.17
GB14536.18
GB 14536.19
家用洗衣机电脑程序控制器的特殊要求湿度敏感控制器的特殊要求
电起动器的特殊要求
锅炉器具中使用的浮子型或电极敏感型水位敏感电自动控制器的特殊要求家用和类似使用浮子型水位控制器的特殊要求电动气阀的特殊要求，包括机械要求本部分等同采用国际电工委员会IEC60730-2-8：2000《家用和类似用途电自动控制器第2部分：电动水阀的特殊要求，包括机械要求》（及其2002年修改件1）。本部分中，有对应国家标准的，引用国家标准；暂无国家标准的，则引用所列的IEC标准。本部分第2章规范性引用文件的编排顺序与IEC60730-2-8不同。为了便于使用，本部分做了下列编辑性修改：a）“本标准”一词改为“本部分”；b）用小数点“”代替作为小数点的逗号”，”；c）增加了国家标准的前言。
本部分代替GB14536.9—1996《家用和类似用途电自动控制器电动水阀的特殊要求（包括机械要求）》（idtIEC60730-2-8：1992）。本部分与GB14536.9—1996相比主要变化如下：a）增加了附录H、附录EE；

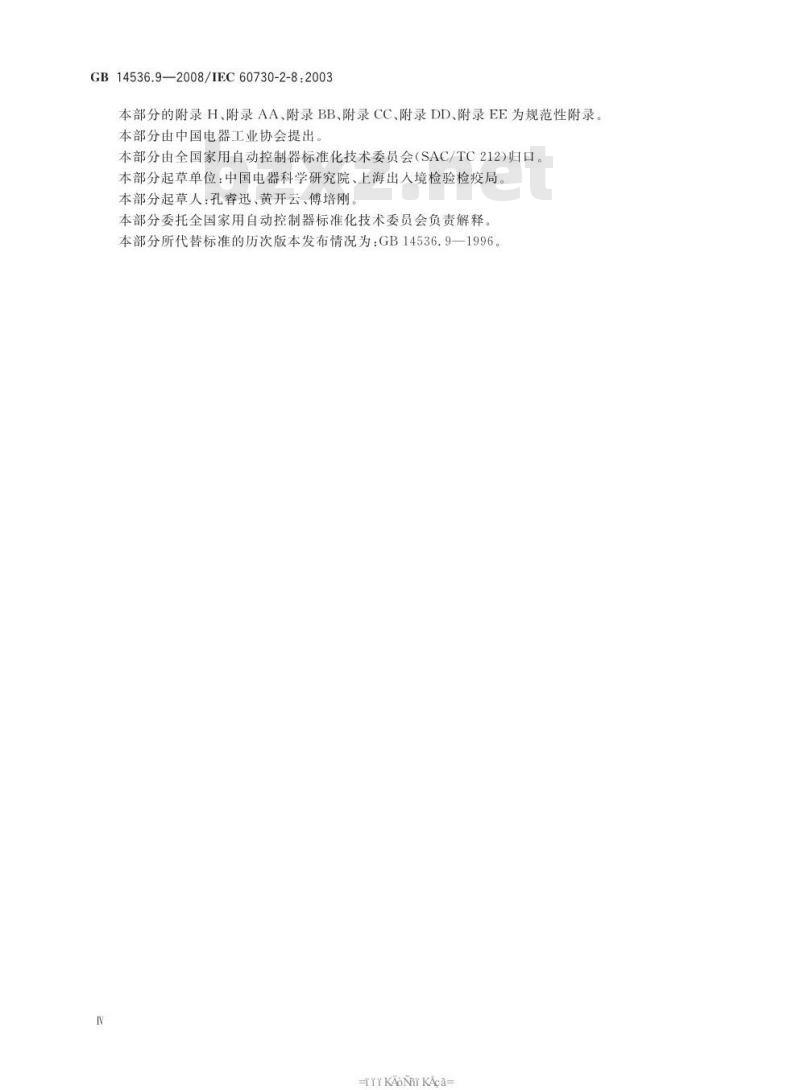

b）“在某些国家”改为具体国家名称。本部分应与GB14536.1一2008（等同采用IEC60730-1:2003）配合使用，如果由于版本的差异可能会导致本部分使用出现问题时，应参照相应版本的IEC原文标准。GB14536.9—2008/IEC60730-2-8:2003本部分的附录H、附录AA、附录BB、附录CC、附录DD、附录EE为规范性附录本部分由中国电器工业协会提出。本部分由全国家用自动控制器标准化技术委员会（SAC/TC212)归口。本部分起草单位：中国电器科学研究院、上海出人境检验检疫局。本部分起草人：孔睿迅、黄开云、傅培刚。本部分委托全国家用自动控制器标准化技术委员会负责解释本部分所代替标准的历次版本发布情况为：GB14536.9—1996。N
kAoNiiAca=

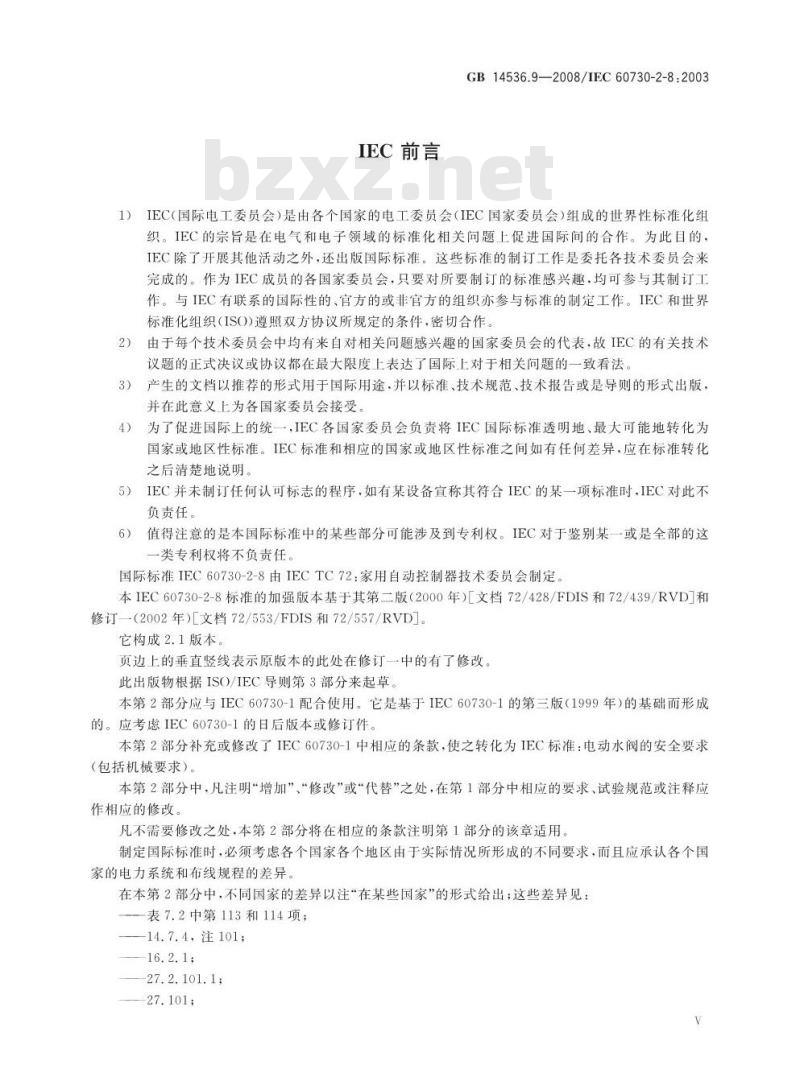

IEC前言
GB14536.92008/IEC60730-2-8:20031）IEC（国际电工委员会）是由各个国家的电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是在电气和电子领域的标准化相关问题上促进国际间的合作。为此目的，IEC除了开展其他活动之外，还出版国际标准。这些标准的制订工作是委托各技术委员会来完成的。作为IEC成员的各国家委员会，只要对所要制订的标准感兴趣，均可参与其制订工作。与IEC有联系的国际性的、官方的或非官方的组织亦参与标准的制定工作。IEC和世界标准化组织（ISO)遵照双方协议所规定的条件，密切合作。由于每个技术委员会中均有来自对相关问题感兴趣的国家委员会的代表，故IEC的有关技术2）
议题的正式决议或协议都在最大限度上表达了国际上对于相关问题的一致看法。3）产生的文档以推荐的形式用于国际用途，并以标准、技术规范、技术报告或是导则的形式出版并在此意义上为各国家委员会接受4）为了促进国际上的统一，IEC各国家委员会负责将IEC国际标准透明地、最大可能地转化为国家或地区性标准。IEC标准和相应的国家或地区性标准之间如有任何差异，应在标准转化之后清楚地说明。
5）IEC并未制订任何认可标志的程序，如有某设备宣称其符合IEC的某一项标准时，IEC对此不负责任。
6）值得注意的是本国际标准中的某些部分可能涉及到专利权。IEC对于鉴别某一或是全部的这一类专利权将不负责任。
国际标准IEC60730-2-8由IECTC72：家用自动控制器技术委员会制定，本IEC60730-2-8标准的加强版本基于其第二版（2000年）[文档72/428/FDIS和72/439/RVD和修订—（2002年）［文档72/553/FDIS和72/557/RVD]。它构成2.1版本。
页边上的垂直竖线表示原版本的此处在修订一中的有了修改。此出版物根据ISO/IEC导则第3部分来起草本第2部分应与IEC60730-1配合使用。它是基于IEC60730-1的第三版（1999年）的基础而形成的。应考虑IEC60730-1的日后版本或修订件。本第2部分补充或修改了IEC60730-1中相应的条款，使之转化为IEC标准：电动水阀的安全要求（包括机械要求）。
本第2部分中，凡注明增加”“修改”或“代替”之处，在第1部分中相应的要求、试验规范或注释应作相应的修改。
凡不需要修改之处，本第2部分将在相应的条款注明第1部分的该章适用制定国际标准时，必须考虑各个国家各个地区由于实际情况所形成的不同要求，而且应承认各个国家的电力系统和布线规程的差异。在本第2部分中，不同国家的差异以注“在某些国家”的形式给出这些差异见：一表7.2中第113和114项；
14.7.4，注101；
—16.2.1;
—27.2.101.1;
GB14536.9-2008/IEC60730-2-8:2003H.26.2.1;
—附录CC;
表DD.1.2.1注1；
表 DD.6,注1。
在本出版物中：
1）采用下列印刷字型：
要求正文罗马字体，
试验规范：斜体字。
注：小罗马字体。
在第1部分的基础上增加那些条，注释，项目和图从101开始编号，增加的附录以字母AA，BB等表示2）
委员会决定本出版物和其修订的内容在2005年之前保持不变。而到了此日期，出版物将被：·
再次确认；
取消：
被修订后的版本替代，或
修订。
KAONTKAca-
GB14536.9—2008/EC60730-2-8:2003家用和类似用途电自动控制器
电动水阀的特殊要求（包括机械要求1范围和规范性引用文件
GB14536.1—2008中的该章，用下述内容代替：代替：
1.1本部分适用于家用和类似用途设备中或随这些设备一起使用的电动水阀，这些设备可以是使用电、燃气、油、固体燃料、太阳能等能源或是它们的组合.应用范围包括加热、空气调节及类似用途本部分也适用于GB4706所涉及的各类器具用的电动水阀1.1.1本部分包含了对水阀的电气性能和阀的机械性能的要求，这两者会影响水阀预期操作。1.1.2本部分适用于电动水阀固有的安全性，适用于涉及到设备保护的操作值和操作程序，适用于家用和类似用途设备中或随这些设备一起使用的电自动控制器的试验。对于非一般家用设备用电动阀，而这些设备是由诸如商店或轻工工厂或农场的非专业人员使用的，也包含在本部分范围内。
本部分不适用于专门用于工业设备的电动水阀。本部分不适用于：
标称连接尺寸在DN50以上的电动水阀；标称允许压力值在1.6MPa以上的电动水阀；食品分配器；
洗涤剂分配器；
蒸汽阀。
在本部分中，当不会引起误解时，下列术语有其特定含义：“阀”一词指电动水阀（包括起动器和阀体组件）一“起动器”一词意思是“电动机构或原动机构”。—“阀体”一词意思是“阀体组件”。“设备”一词包括“器具和控制系统”。1.1.3本部分适用于起动器和相互匹配的阀体1.1.4本部分适用于单个的阀、作为系统部件的阀和与多功能控制器机械地组合在一起的无电气输出的阀。
注：应注意，在许多国家，水管局或公司制定了附加试验要求和细则。1.5引用标准
GB14536.1一2008中的该条，除下述内容外均适用：增加：
ISO7-1：1994在螺纹上形成密封连接的管螺纹第1部分：名称、尺寸和偏差ISO65：1981适用于按ISO7-1攻丝的炭钢管ISO228-1：1994不在螺纹上形成密封连接的管螺纹第1部分：名称、尺寸和偏差ISO630：1995按ISO7-1攻丝的建筑用钢配件ISO1179：1981螺纹符合ISO228-1的工业用平端钢管和其他金属管的管连接ISO4144：1979螺纹符合ISO7-1的不锈钢配件1
GB 14536.9—2008/IEC60730-2-8:2003ISO4400：1994流体动力系统和组件三销插头连接器性能和要求ISO6952：1994流体动力系统和组件带接地插套的两销插头连接器-特性和要求2定义
GB14536.12008中的该章，除下述内容外均适用：2.2按用途分类的控制器的定义
电动阀
增加：
electrically operated valve
注：人工打开自动关闭或自动打开人工关闭的半自动阔也属于这一定义的范腾，增加下述条款：
2.2.17.101
阀valve
一种由起动器连接至阀体组件而构成的装置，通过关闭或部分关闭管口以关断或调节水流。2.2.17.102
水阀water valve
一种连接到水源并控制水流的阀。注：水阅属于1型动作。装置在水阀中的切换器件可以是1型或2型动作。2.2.17.103
暖气水阀heating-watervalve
种用来控制取暖系统中的水循环的阀。2.2.17.104
起动器
actuator
种用来实施阀的开合动作的电动机构或原动机构，注1：起动器可以是固定到阅体组件上和阀构成一体的，或是作为分立组件提供。注2起动器地可以包括阔和闭合件。2.2.17.105
valve body assembly
阀体组件
一种包含阀体，进出口端接头，阀座、闭合件和阀杆或阀轴的装置。注：在某些情况下阀杆和闭合件可以是起动器的一部分。2.2.17.106
闯体valve body
阀体组件的一部分，是限制主压力的部件。它和端接头一起提供水流的通道。2.2.17.107
标称尺寸
nominal size
一种尺寸的数字表示，这种尺寸对液体传导系统中，除了用外围直径或螺纹尺寸表示的部件之外的所有部件是通用的。
注1：这种尺寸可以由DN之后跟一适宜的已圆整的数来表示，这个数是仅供参考用的。注2：一些较早的国际标准的标称尺寸是指标称直径，对本部分的目的而言，两个术语是同义语。2.2.17.108
nominal pressure rating
标称压力额定值
用数字表示的压力额定值。
注：这种标称值可以由字母“PN\（也被认为是压力数pressurenumber的缩写）之后跟一适宜的已圆整的数来表示，这个数是仅供参考用的。
-T KAoNni KAca-
2.2.17.109
端接头end connection
用来与液体传导系统形成密封连接的阀体结构。2.2.17.110
阀座valve seat
阀内的和闭合件充分接触的管口的表面。2.2.17.111
闭合件closure member
定位于水流通道的、可改变流量的活动部件。注：闭合件可以是塞、球、盘、叶片，裙门等。2.2.17.112
阀杆stem
将起动器连接到闭合件上并使闭合件定位的组件注1：若为旋转阅，则用”阀轴”代替“阀杆”。注2：在某些控制器中，阔杆可以是起动器的一部分2.2.17.113
配件FitEing
GB14536.9-2008/IEC60730-2-8:2003泛指诸如渐缩管、扩管、弯接头、三通管这样的零部件，这些零部件直接与阀体组件的端接头连接，2.3与控制器的功能相关的定义
增加下述条款：
开-关阀
on-offvalve
只有开或关，没有任何中间位置的阀。2.3.102
normally closed valve
常闭阀
在未通电时是闭合的阀。
常开阀
normally open valve
在未通电时是开通的阀。
调节阀
modulating valve
在预定的流量范围内可调节流量的阀。2.3.105
分水阀
diverting valve
具有一个或多个入口和出口的阅，并可以使来自任何流人的液体汇合而从任一出口流出。2.3.106
闭合位置
closed position
阀的出口侧在无水流时闭合件所处的位置。2.3.107
星travel
从闭合位置到闭合件的距离。
额定行程
rated travel
闭合件从闭合位置到全开启位置的距离。GB14536.9--2008/1EC60730-2-8:20032.3.109
开启位置open position
的出口侧有水流流出时，闭合件的位置。2.3.110
全开启位置fully open position通过阀的水流量为额定流量时，闭合件所处的位置。2.3.111
流速flow rate
在单位时间内通过阅的水量。
额定流速rated flowrate
在给定的压差和规定的温度，压力的基准条件下，额定行程时的流速。2.3.113
流量常数 flow factor
在某一给定的压差下，能碗定通过间的总水量的系数，注1疏量常数可以称为流量系数。注2：所使用不间的流量常数之间的关系在附录AA中给出。2.3.114
maximum operating pressure differential最大操作压差
为使起动器的闭合件动作，而需要克服在阀的人口和出口之间两个相友力的所规定最大压差。2.3.115
minimum operating pressure differential最小操作压差
阅开启或闭合时的所规定的最小压差。2.3.116
空缺。
水击water hammer
在某些水源系统中，由手按要求闭合一个阅而产生的超瞬时压力。2.3.118
瞬时压力 transient pressure
在一些供水系统中由于按正常使用关闭阅而引起的过度的瞬时压力2.3.119
具有抗水击特性的阀valvewithanti-water-hammer characteristics未采取任何特殊的预防措施而直接与可能发生水击的水源相连接的一种阀，当它打开时，不会引起水压过度下降，而当关闭时，又不会形成过度的瞬时压力。2.13其他定义
增加下述条款：
饮用水drink-water
规定为适合于供人饮用的水源。注，在某些标准中，“快用水“是指”可以直接饮用的水”2.13.102
非饮用水non-drinking-water
规定为不适合供人饮用的水源。-iKAoNniKAca-
一般要求
GB14536.1—2008中的该章，均适用。试验的一般说明
GB14536.1-2008中的该章除下述内容外均适用：4.1试验条件
4.1.2增加：
GB 14536.9—2008/IEC60730-2-8.2003在本部分中，除非另有规定，测试时的水温均应保持在（20士5）℃。4.2试样要求
4.2.1增加：
第27章的每个试验均需要一个样品。注：当制造商和测试机构之间达成一致，在同一个试样上可以进行多于一个的试验。5额定值
GB14536.1—2008中的该章，均适用。6分类
GB14536.1中的该章，除下述内容外均适用：6.3.12电动阀
增加下述条款
6.3.12.101水阀
6.5.2按防水的有害侵人的外壳防护等级分类（见GB4208）用下属内容代替“注”的第二段：注：优选外壳防护等级为：IP20，IP30，IP40.IP54IP65。充许有与这优选值不同的值。
6.7按分断装置的极限环境温度分类该条内容作如下修改：
用“阀”代替“控制器”，用“起动器”代替“分断装置”6.8按防触电保护分类
6.8.3该条用下述内容代替：
独立安装式阀或非电源设备里的整体式或装人式阀。增加下述条款：
6.8.101单个的起动器
6.8.101.10类
6.8.101.20I类；
6.8.101.3I类：
6.8.101.4Ⅱ类，
6.8.101.5Ⅲ类；
6.10不适用。
6.11该条增加下述内容：
水阀应经受至少6000自动周期。该章增加下述条款：
GB 14536.92008/EC60730-2-8:20036.101按端接头的类型分类
6.101.1装有螺纹为下列之-的内螺纹的端接头的阀：螺纹密封的管螺纹连接时，用ISO7-1:1994或NPT螺纹，或不是在螺纹上，面是通过附加的密封垫圈来形成密封连接时，用ISO228-1：1994螺纹。6.101.2用于下列连接的带有外螺纹的端接头的阅：a）压合接头
b）垫圈管子接头：
维座管子接头：
d)ISO7-1:1994,ISO228-11994或NPT螺纹的螺纹管接头6.101.3装有适于连接有或无转换接头的法兰的法兰端接的阔，6.101-4！带有用于软焊接人或问接头的端接头的阀。实使用的引出软管的端接头的阀6.101.5带有与挑性管配
6.102按电动水阀的特性守美
专量分美：
6.102.1按尺寸和#
尺寸和容量由
可出口接头的尺十以及感家数确定的6.102.2按操作的类型分类：
受或不受最小压考限制的直接控制或先导阀控制的操作6.102.3按功能
按水管接头的和不通电时胸的位置的功能分类6.102.4按漫湿年的材料分类
包括按所有与乐触的内部部件的材料来分类，如阀和密封材料。6.102.5按闭合#的结构分类！
阅的闭合件可工接操作的或由先导间控制的流孔板或操作的提升间或滑闻型。分类：
6.102.6按起动器
动机型起动器、起动器杆与水接触或与水屏蔽的电加热石蜡控制型或双金属控制电磁型起动器、电
型起动器等都是例子
6.103按温度、压力和被接水放类型分类用于控制下列的阀：
6.103.1最高温度为25C的的饮用水源；6.103.2
最高温度为90C的热的饮用水源：最高温度为25的冷的非饮用水源最高温度为90的热的非饮用水源：最高温度在50C至120之间的循环热水：最高额定温度不同于上列的水源：最大压力为0.1MPa的系统中的水流：最大压力为0.6MPa的系统中的水流：最大压力为0.86MPa的系统中的水流：6.103.10
最大压力为1.0MPa的系统中的水流：最大压力为1.6MPa的系统中的水流：最大系统压力不同于上列的系统中的水流KAONiKAca-
