【国家标准(GB)】 家用和类似用途电自动控制器 家用和类似应用浮子型水位控制器的特殊要求

ICS 29. 120. 60

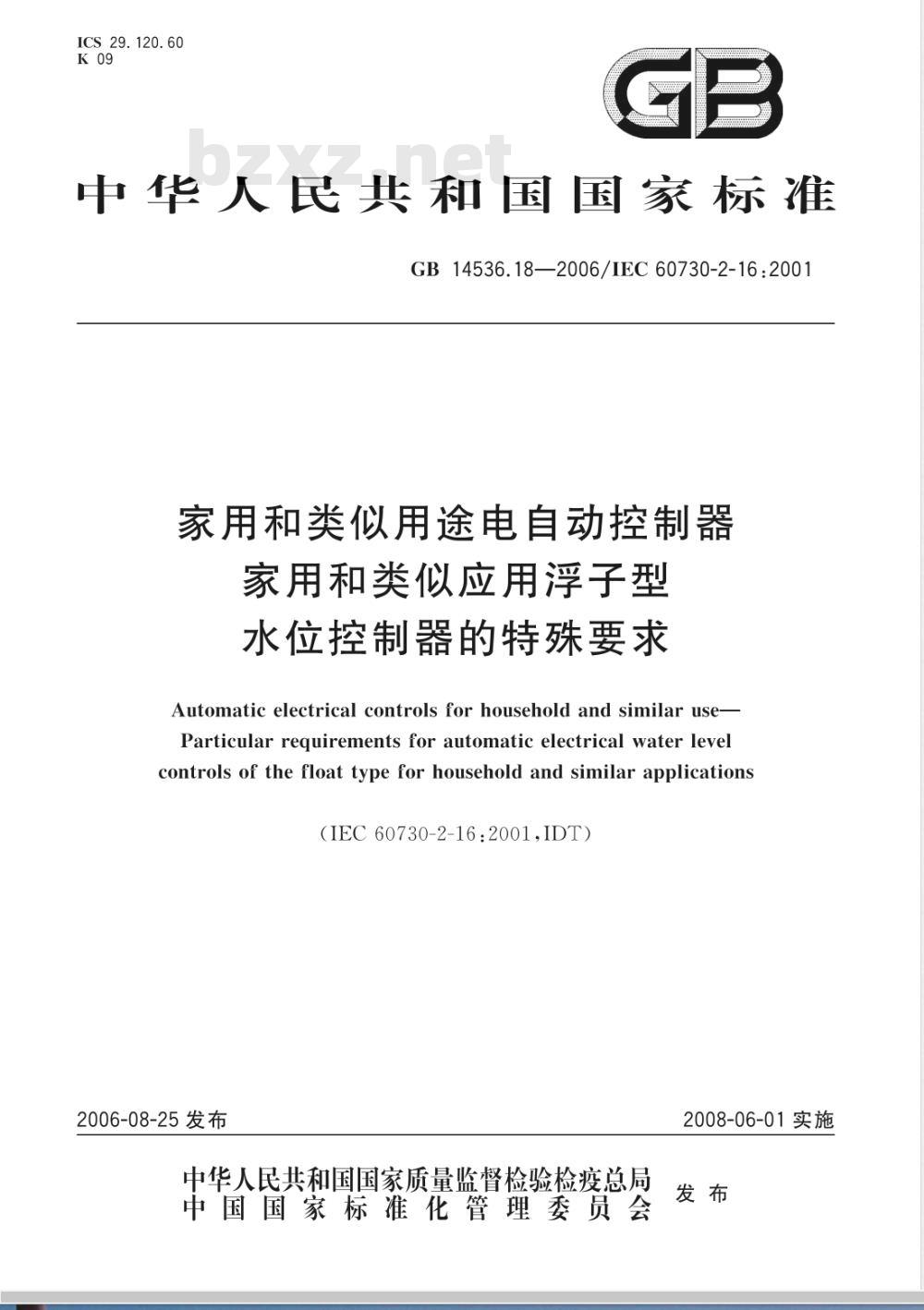

中华人民共和国国家标准
GB14536.18—2006/IEC60730-2-16:2001家用和类似用途电自动控制器
家用和类似应用浮子型
水位控制器的特殊要求
Automatic electrical controls for household and similar use-Particular requirements for automatic electrical water levelcontrols of the float type for household and similar applications（IEC60730-2-16:2001,IDT）
2006-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会　
2008-06-01实施

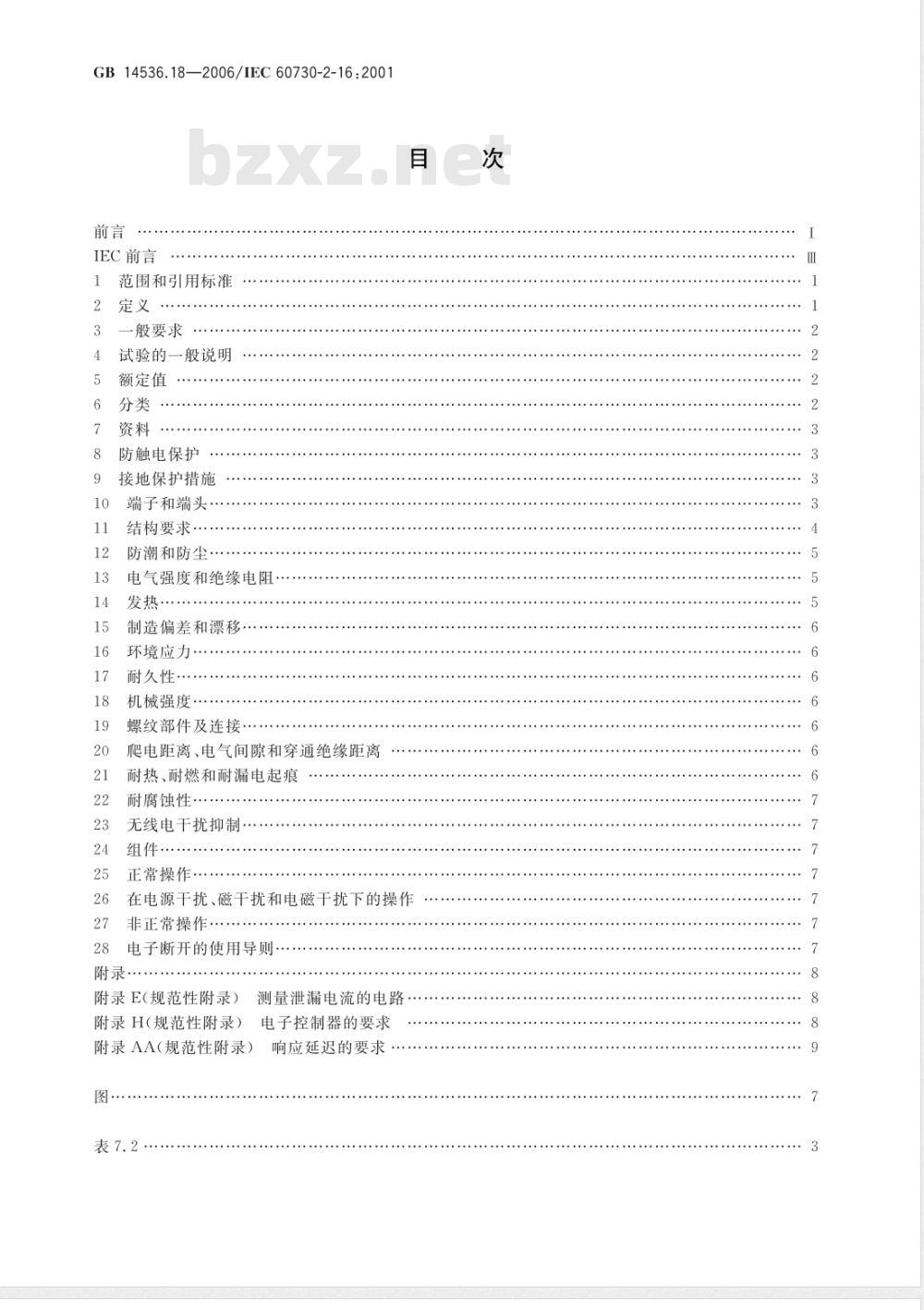

GB14536.18—2006/IEC60730-2-16:2001前言
IEC前言
范围和引用标准
般要求
试验的一般说明
额定值
防触电保护
接地保护措施
端子和端头··
结构要求·
防潮和防尘
电气强度和绝缘电阻
发热：
制造偏差和漂移，
环境应力
耐久性·
机械强度·
螺纹部件及连接
爬电距离、电气间隙和穿通绝缘距离耐热、耐燃和耐漏电起痕
耐腐蚀性
无线电干扰抑制·
正常操作·
在电源干扰、磁干扰和电磁干扰下的操作非正常操作
电子断开的使用导贝
附录·
附录E（规范性附录）测量泄漏电流的电路附录H（规范性附录）
电子控制器的要求
附录AA（规范性附录）响应延迟的要求图

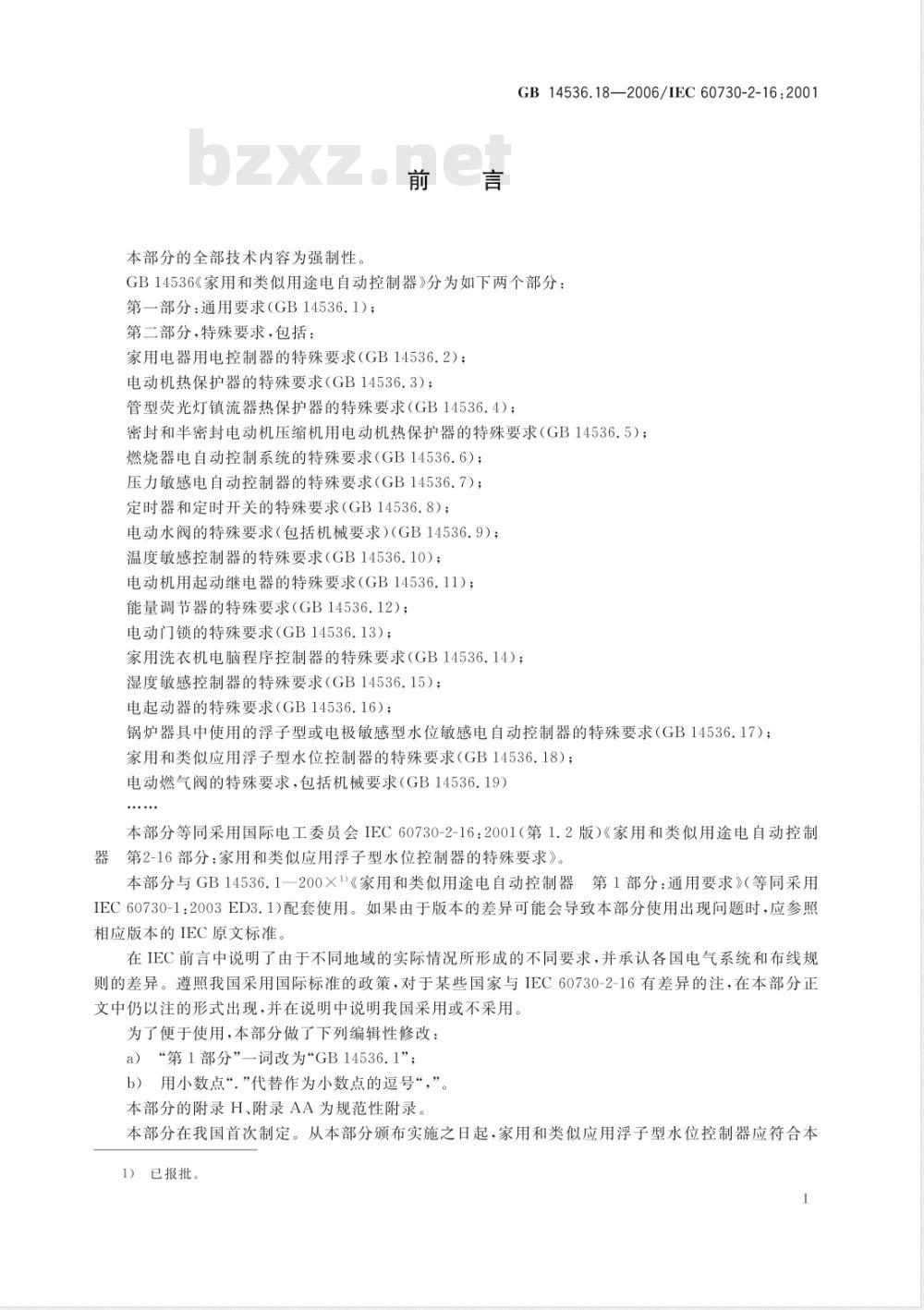

本部分的全部技术内容为强制性。前言
GB14536.18—2006/IEC60730-2-16:200GB14536《家用和类似用途电自动控制器》分为如下两个部分：第一部分：通用要求（GB14536.1）；第二部分，特殊要求，包括：
家用电器用电控制器的特殊要求（GB14536.2）；电动机热保护器的特殊要求（GB14536.3）；管型荧光灯镇流器热保护器的特殊要求（GB14536.4）；密封和半密封电动机压缩机用电动机热保护器的特殊要求（GB14536.5）；燃烧器电自动控制系统的特殊要求（GB14536.6）：压力敏感电自动控制器的特殊要求（GB14536.7）；定时器和定时开关的特殊要求（GB14536.8）；电动水阀的特殊要求（包括机械要求）（GB14536.9）；温度敏感控制器的特殊要求（GB14536.10）；电动机用起动继电器的特殊要求（GB14536.11）；能量调节器的特殊要求（GB14536.12）；电动门锁的特殊要求（GB14536.13）；家用洗衣机电脑程序控制器的特殊要求（GB14536.14）；湿度敏感控制器的特殊要求（GB14536.15）；电起动器的特殊要求（GB14536.16）；锅炉器具中使用的浮子型或电极敏感型水位敏感电自动控制器的特殊要求（GB14536.17）；家用和类似应用浮子型水位控制器的特殊要求（GB14536.18）；电动燃气阀的特殊要求，包括机械要求（GB14536.19）.
本部分等同采用国际电工委员会IEC60730-2-16：2001（第1.2版）《家用和类似用途电自动控制器第2-16部分：家用和类似应用浮子型水位控制器的特殊要求》。本部分与GB14536.1一200×1》《家用和类似用途电自动控制器第1部分：通用要求》（等同采用IEC60730-1：2003ED3.1)配套使用。如果由于版本的差异可能会导致本部分使用出现问题时，应参照相应版本的IEC原文标准。
在IEC前言中说明了由于不同地域的实际情况所形成的不同要求，并承认各国电气系统和布线规则的差异。遵照我国采用国际标准的政策，对于某些国家与IEC60730-2-16有差异的注，在本部分正文中仍以注的形式出现，并在说明中说明我国采用或不采用。为了便于使用，本部分做了下列编辑性修改：a）“第1部分”一词改为“GB14536.1”；b）用小数点“.\代替作为小数点的逗号“，”本部分的附录H、附录AA为规范性附录。本部分在我国首次制定。从本部分颁布实施之日起，家用和类似应用浮子型水位控制器应符合本1）已报批。

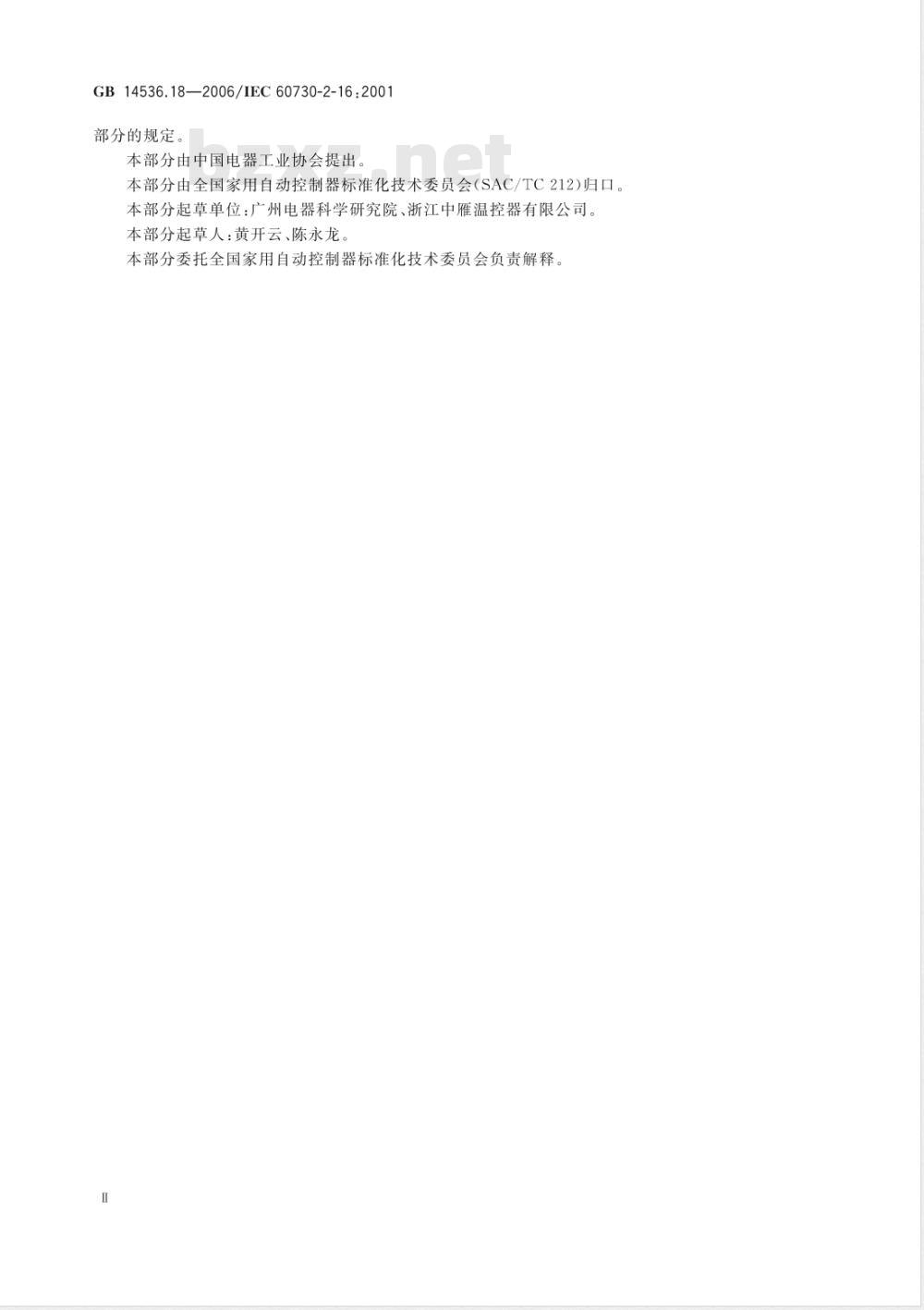

GB14536.18—2006/IEC60730-2-16:2001部分的规定。
本部分由中国电器工业协会提出。本部分由全国家用自动控制器标准化技术委员会（SAC/TC212)归口。本部分起草单位：广州电器科学研究院、浙江中雁温控器有限公司。本部分起草人：黄开云、陈永龙，本部分委托全国家用自动控制器标准化技术委员会负责解释I

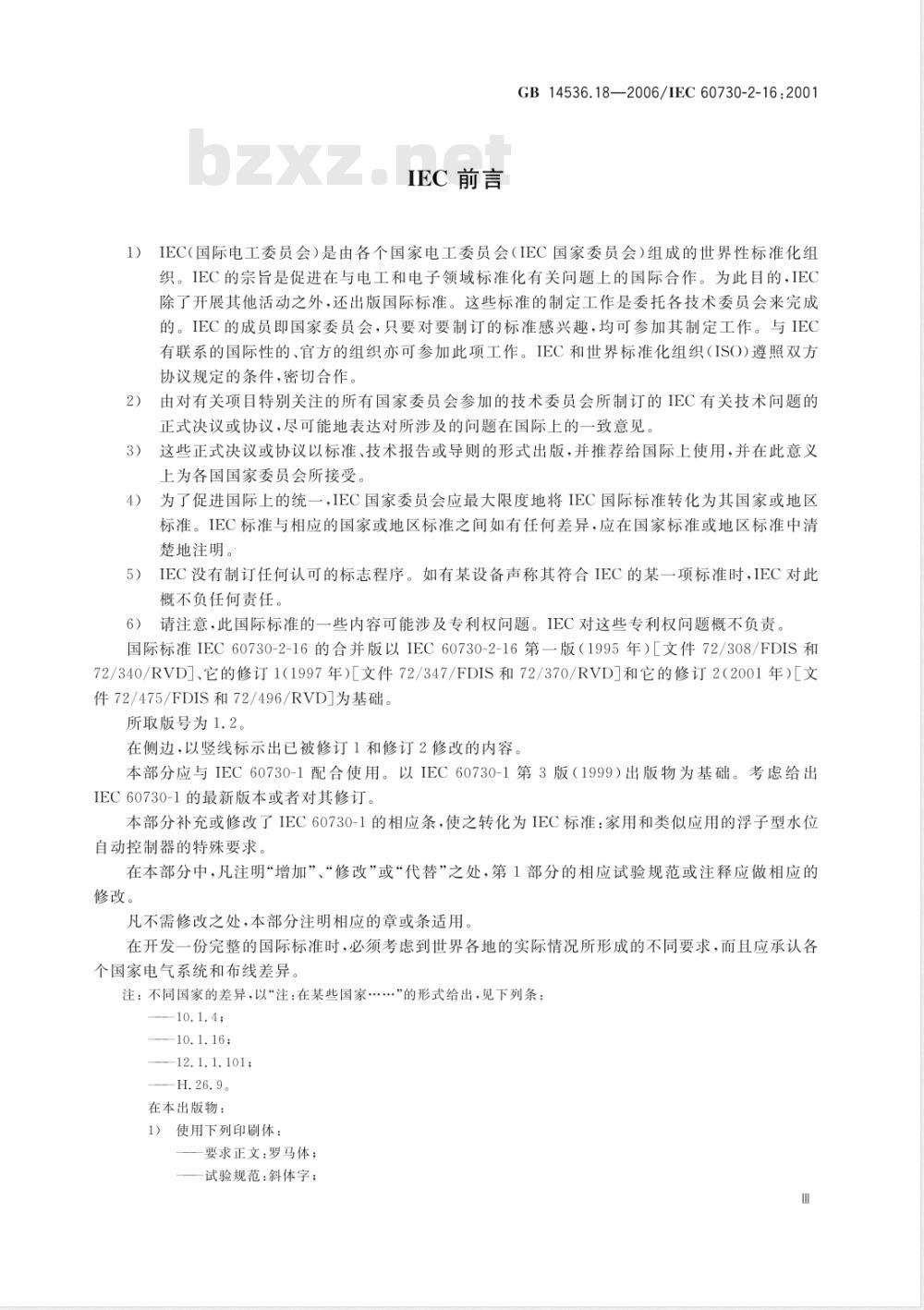

IEC 前言
GB14536.18—2006/IEC60730-2-16:20011）IEC（国际电工委员会）是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是促进在与电工和电子领域标准化有关问题上的国际合作。为此目的，IEC除了开展其他活动之外，还出版国际标准。这些标准的制定工作是委托各技术委员会来完成的。IEC的成员即国家委员会，只要对要制订的标准感兴趣，均可参加其制定工作。与IEC有联系的国际性的、官方的组织亦可参加此项工作。IEC和世界标准化组织（ISO)遵照双方协议规定的条件，密切合作。
由对有关项目特别关注的所有国家委员会参加的技术委员会所制订的IEC有关技术问题的2）
正式决议或协议，尽可能地表达对所涉及的问题在国际上的一致意见。3）这些正式决议或协议以标准、技术报告或导则的形式出版，并推荐给国际上使用，并在此意义上为各国国家委员会所接受。
4）为了促进国际上的统一，IEC国家委员会应最大限度地将IEC国际标准转化为其国家或地区标准。IEC标准与相应的国家或地区标准之间如有任何差异，应在国家标准或地区标准中清楚地注明。
IEC没有制订任何认可的标志程序。如有某设备声称其符合IEC的某一项标准时，IEC对此5）1
概不负任何责任
6）请注意，此国际标准的一些内容可能涉及专利权问题。IEC对这些专利权问题概不负责。国际标准IEC60730-2-16的合并版以IEC60730-2-16第一版（1995年）［文件72/308/FDIS和72/340/RVD、它的修订1（1997年）［文件72/347/FDIS和72/370/RVD和它的修订2（2001年）［文件72/475/FDIS和72/496/RVD为基础。所取版号为1.2。
在侧边，以竖线标示出已被修订1和修订2修改的内容。本部分应与IEC60730-1配合使用。以IEC60730-1第3版（1999）出版物为基础。考虑给出IEC60730-1的最新版本或者对其修订本部分补充或修改了IEC60730-1的相应条，使之转化为IEC标准：家用和类似应用的浮子型水位自动控制器的特殊要求。
在本部分中，凡注明“增加”、“修改”或“代替”之处，第1部分的相应试验规范或注释应做相应的修改。
凡不需修改之处，本部分注明相应的章或条适用。在开发一份完整的国际标准时，必须考虑到世界各地的实际情况所形成的不同要求，而且应承认各个国家电气系统和布线差异。
注：不同国家的差异，以“注：在某些国家…….”的形式给出，见下列条：-10.1.4;
-12.1.1.101;
H.26.9。
在本出版物：
1）使用下列印刷体：
要求正文：罗马体；
试验规范：斜体字；
GB14536.18—2006/IEC60730-2-16:2001—注释事项：小罗马体。
2）在第一部分的基础上增加的条、注、要求或图从101起编号。委员会已决定此基础出版物和它的修订件的目次在2002年10月前保持不变在此期间，出版物将可能：
再确认；
取消；
被修订版本代替；或
修订。
1范围和引用标准
GB14536.18—2006/IEC60730-2-16:2001家用和类似用途电自动控制器
家用和类似应用浮子型
水位控制器的特殊要求
GB14536.1的本章除下列内容外适用：1.1代替：
本部分适用于使用在一般家用和类似用途的设备内、设备上或随设备一起使用的浮子型电自动水位操作控制器。
注：例子有游泳池泵、水塔泵、冷却塔、洗碗机和洗衣机等的水位控制器。1.1.1本部分适用于固有的安全，适用于与设备保护有关的操作值及操作程序，适用于用在家用和类似设备内、设备上或随设备一起使用的水位操作电自动控制器的试验。本部分也适用于GB4706、GB16895.19范围内电器用的控制器2）。不打算作为一般家用但仍可能被公众使用的设备，如打算在商店、轻工行业和农场中由非专业人员使用的设备，其水位操作电自动控制器也在本部分范围内。本部分也适用作为控制系统一部分的单独控制器，或与带有无电量输出的多功能控制器机械地组合在一起的控制器。
本部分不适用于锅炉电器用的压力操作水位敏感控制器，这些控制器的要求包含在GB14536.17中。本部分不适用于专为工业用途而设计的水位操作控制器。注：在本部分全文中，“设备”一词包含“器具和设备”。1.1.2本部分适用于机械操作的、对水位做出响应或控制的电自动控制器1.1.3本部分包含水位操作控制器的电气性能要求和可能影响到其电气安全的机械性能要求。1.1.4本部分适用于通过电气和/或机械手段与水位操作控制器组合在一起的人工控制器1.1.5通常，这些水位操作控制器是与设备组合为一体或与设备合并使用，或者打算把它放在设备内或设备上组合为一体或合并使用。当这些控制器是独立安装或带线结构时，本部分也适用。1.2代替：
本部分适用于额定电压不超过660V，额定电流不超过63A的控制器1.3代替：
如果响应值取决于控制器的安装方法，则本部分考虑该控制器自动动作的响应值。如果响应值对保护使用者或周围环境有重要作用，则应采用相应家用电器标准规定的或制造厂规定的响应值。1.4代替：
本部分也适用于装有电子装置的控制器，其要求包含在附录H中。2定义
GB14536.1的本章除下列内容外适用：2）在IEC60730-2-16中还包括IEC60378《房间空调器电气设备的安全要求》范围内的控制器。但IEC60378已于1987年被IEC60335-2-40（GB4706.32）所替代，其产品分类应属于IEC60335（GB4706）系列，故将IEC60378删去。
GB14536.18—2006/IEC60730-2-16:20012根据控制器用途类型定义
见2.2.101。
见2.2.102。
增加：
水位操作控制器
waterleveloperatingcontrol
在正常操作条件下，打算保持水位低于或高于某一特定值的浮子型控制器，该类控制器可由用户进行设定。
注：水位操作控制器是自动复位型的。2.2.102
waterlevel protectivecontrol水位保护控制器
在设备的非正常操作时，或者打算通过以下方式预防危险状况发生的浮子型控制器：1）保持水位低于或高于一个或多个特定值；或2）在一个或多个水位特定值给相关设备通电或断电。2.3根据控制器的功能定义
响应延迟
responsedelay
是指为了增加水位操作控制器的响应值而提供的延迟，而此响应值的增加是以达到防止由于液位的波动而引起设备不必要的循环。注：通常，这以时间为单位表示。3一般要求
GB14536.1的本章适用。
4试验的一般说明
GB14536.1的本章适用。
5额定值
GB14536.1的本章适用。
6分类
GB14536.1的本章除下列内容外适用：6.3按用途分类
6.3.9增加：
6.3.9.101水位操作控制器
6.3.9.102水位保护控制器
6.4按自动动作特性分类
6.4.3增加：
6.4.3.101包含响应延迟的一种动作（1AJ或2AJ型）。6.5按防护等级和控制器所处的污染情况分类6.5.2增加：
GB14536.18—2006/IEC60730-2-16：2001在表7.2中第104项规定的、在使用期间全部或部分地浸人水中的控制器应具有IPX8类别的外壳，外壳应能提供GB4208规定的持续浸水保护。资料
GB14536.1的本章除下列内容外适用：表7.2
修改：
23安装表面的极限温度（T。）
每种自动动作的自动周期数（A)101）27
28不适用
34不适用
44不适用
增加要求：
101最高水温（TL），℃
102最大工作压力，如果适用。
控制器打算使用的任何特殊的环境条件（表7.2中第15项要求除外）102)
104可能整体或部分地浸入水中，或者置于103项中声明的任何特殊环境条件的有连接软线的浮子型控制器105响应延迟
106特殊固定装置的唯一的或通用型标记（如果有）103）107
安装用的水平指示说明（如果有）增加说明：
101）最小自动周期数是6000。
章或条
6.12.2,14.1,17.3
6.5.2,11.7.1.1
11.7.1.2.1
11.7.1.2.2
12.1.1.101
2.3.101,6.4.3.101
11.4.101,H11.12.8
附录AA
11.11.101
102）这信息资料可能取自于相关的设备标准要求，或者由制造商作出声明。103）
唯一的或通用型标记必须在固定装置和控制器两者上标明。3防触电保护
GB14536.1的本章适用。
9接地保护措施
GB14536.1的本章适用。
端子和端头
GB14536.1的本章除下列内容外适用：10.1外接铜导线的端子和端头
10.1.4增加：免费标准下载网bzxz
GB14536.18—2006/IEC60730-2-16:2001注：在美国和加拿大3），工作于50V以上的控制器应装有合适的接线端子或引线，用于与不小于下列额定电流的固定布线的连接；
-1.25倍的固定式小型供暖设备负载的额定电流；一1.25倍的单一电机满负载电机额定电流；—1.25倍的满负载电机电流和1.25倍固定式小型供暖设备负载；一1.25倍的最大电机满负载电流加上其他负载的满负载电流；--1.0倍的所有负载
通过观察，检查是否合格。
10.1.16用下列代替第1句：
注：在美国和加拿大\，用于连接固定布线的架空引线（引线），其截面积不应小于0.75mm2，并带有标称厚度不小于0.6mm的绝缘；且从控制器到引线末端长度最小应为450mm。如果引线是预计在控制器外壳内被绞接（例如导体间的缠绕）到固定布线上的则例外，其引线的最小长度可为150mm架空引线应装有以Z型接法的溢流帽口，以防止机械应力传递到端子、接头或内部线路通过观察和施加44N拉力1min检查是否合格，在拉的过程中，引线不应该损坏；在试验后，也不应该在长度方向上移位超过2mm。爬电距离和电气间隙没有减少到小于第20章中的规定值。11结构要求
GB14536.1的本章除下列内容外适用：11.4动作
增加：
11AJ型或2AJ型动作
1AJ型或2AJ型动作应设计成能提供所声明的响应延迟。对于2AJ型动作，通过15.5的试验检查响应延迟。11.7软线的连接
11.7.1弯曲
11.7.1.1增加：
对于表7.2中第104项规定的控制器，应进行11.7.1.21相关的试验。11.7.1.2.1修改：
GB14536.1的本条除了表7.2中第104项规定的控制器外，其他内容适用。表7.2中第104项规定的控制器仅接受下列试验，而非GB14536.1中规定的试验。表7.2中第104项所规定的三个控制器样品应安装在图9所示的弯曲设备上进行弯曲试验。软线应进行角度最小为90°的前后摆动。软线应在最大额定电压下通过最大额定电流。弯曲次数为30000次（每90°角为一次），弯曲速率为每分钟60次。注：在这试验中，软线不增加重量负载。增加：
紧接弯曲试验，控制器应进行下列浸没试验：11.7. 1. 2. 1. 101
控制器（包括它们的软线）应浸入并保持在水中，或者保持在表7.2中第103和第104项规定的其他的特殊条件下，并在T条件下保持7d，而水或其他环境条件距离浮子型控制器的最高点至少在1m以上。
11.7.1.2.2
2代替：
试验后，控制器应符合第8章，12.3和第13章对基本绝缘的要求，并且无试验介质侵入痕迹，通过观察检验是否合格
3）、4）我国暂不采用。
11.11安装、保养和维护的要求
增加：
GB14536.18—2006/IEC60730-2-16:200111.11.101如果浮子型2型水位控制器的操作受其所放置的水平位置影响，则控制器应带有一水平指示器（例如：水泡、摆锤、水平或垂线）。通过观察和15.5的试验检查是否合格。增加：
11.101与操作机构装置有关的结构要求11.101.1连接部件和可移动组件的螺钉和螺母，应锻牢或用其他方法锁住。11.101.2人工操作开关的操作机构应无部件损坏11.101.3操作部件应用隔板或者通过它们的物理位置使之和连接到控制器的导体分隔开来，以避免这些部件的运动受到导线的影响。通过观察检查是否符合11.101.1至11.10.3要求。12防潮和防尘
GB14536.1的本章除了下列内容外适用：12.1防止水及灰尘侵入的保护
增加：
12.1.1.101对于表7.2中第104项要求和外壳等级为IPX8的控制器，12.1.2至12.1.6的要求不适用。这些控制器应进行下列试验：提交的软线连接的浮子型控制器3个试样在进行下列浸没试验之前，控制器应经受18.2的耐冲击试验。
注：在美国，应按D2.11.2规定进行耐冲击试验5）。将控制器浸人并保持在试验介质中，或是保持在表7.2中第103和第104项规定的其他的特殊环境条件下，并在T下保持7d，而试验介质或者其他环境条件距离浮子型控制器的最高点至少在1m以上。
试验后，控制器应符合第8章、13章和12.3对基本绝缘的要求，应无试验介质侵入的痕迹，通过观察检查是否合格。
12.1.101表7.2中第103项规定的，使用在特殊环境条件下的水位控制器应对在此环境下的应用需作进一步评价
通过相关的标准对声明的环境所要求的相应试验进行，或者通过制造商与试验机构协商一致的试验方法来检查是否合格。
试验后，如果符合以下条件，认为控制器是合格的：无试验介质侵人痕迹；
—一所有自动和人工动作能够按预定和声明的方式运行；和仍能满足17.5的要求。
13电气强度和绝缘电阻
GB14536.1的本章适用。
14发热
14.4.3.1不适用。
5）我国不采用。
