【国家标准(GB)】 一般工程用铸造碳钢金相

UDC 621-741.4:534.24
中华人民共和国国家标准
GB 8493--87
一般工程用铸造碳钢金相
Metallograph of cast carbon steels forgeneral engineering purposes1987 - 12 28发布
国家标准局发布
1988-08-01实施

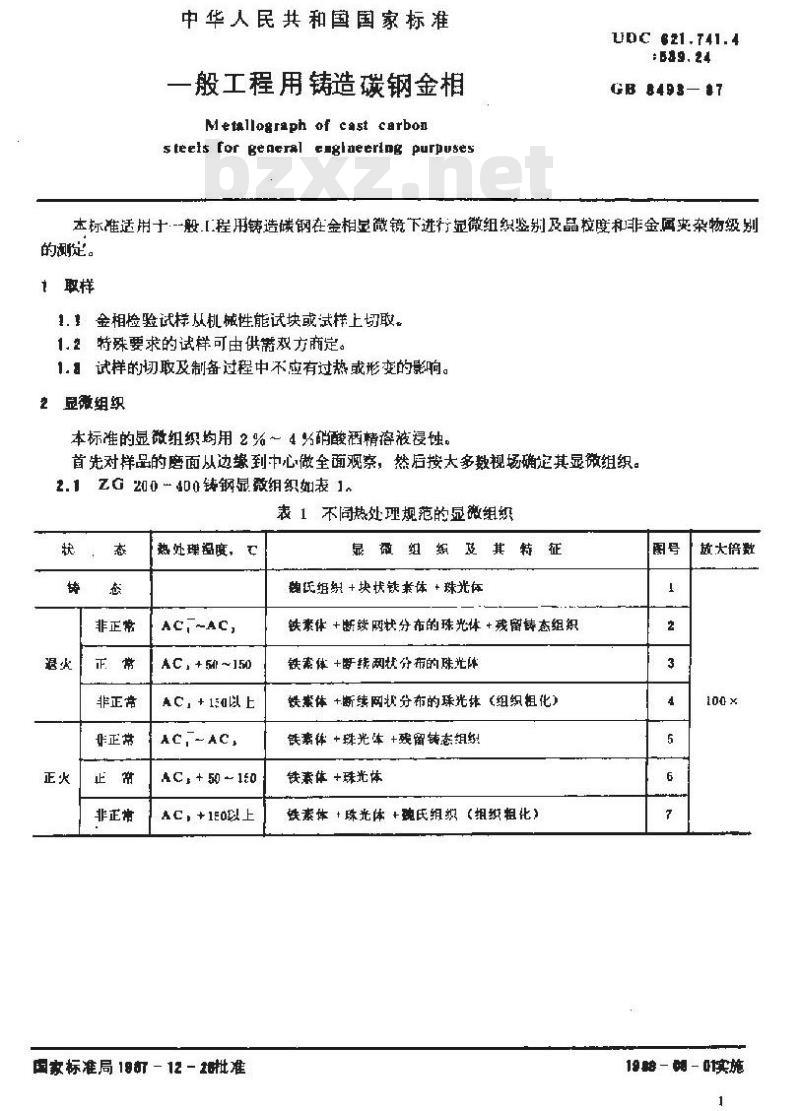

中华人民共和国国家标准
一般工程用铸造碳钢金相
Metallograph of cast carbon
steeis for geaeral eaglaeering purpusesUDC 621.T41.4
GB8493-87
本标准适用十一般[程用铸造碳钢在金相显微镜下进行显微组织鉴别及品粒度和非金属夹杂物级别的测凝。
t取样
1.重金相检验试样从机械性能试块或试样上划取。1.2特殊要求的试样可由供带双方商定。1.试样的切取及制备过程中不应有过热或形变的影响。2显组织

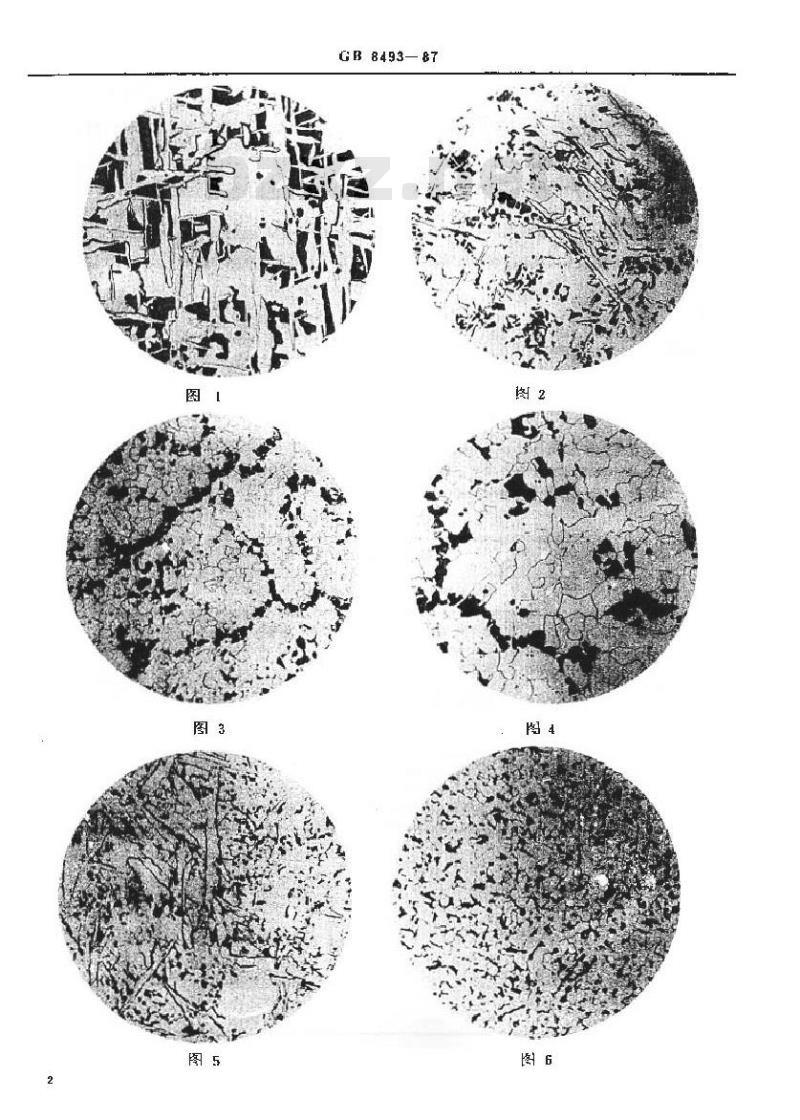

本标准的显微组织均用 2%～4 必硝酸酒精溶被浸蚀。首先对样品的磨面从边攀到中心做全面观察，然后按大多数视场确定其显微组织。2.1ZG200=400铸钢显微组织如表1.表1不同热处理规范的显微组织
非正常
非正带
非正带
非正带
热处理褐度，
ACT-AC,
AC + 5 ~150
AC+0以上
AC,-AC,
AC + 50 150
AC,+10以上
国素标准局 18汀 - 12 - 2比准显微纽织及其特征
组织+块状铁素体+珠光位
铁素件+断续两状分布的珠光体+残留铸态组织铁素体+断线网忧分布的殊光降
铁素体+断续网状分布的珠光球（组织粗化）铁素体+珠光体+残留铸态组织
铁素体 +珠光体
线素体+珠光体+魂氏组织（组织粗化）图号
放大倍数
1988-08-01实施

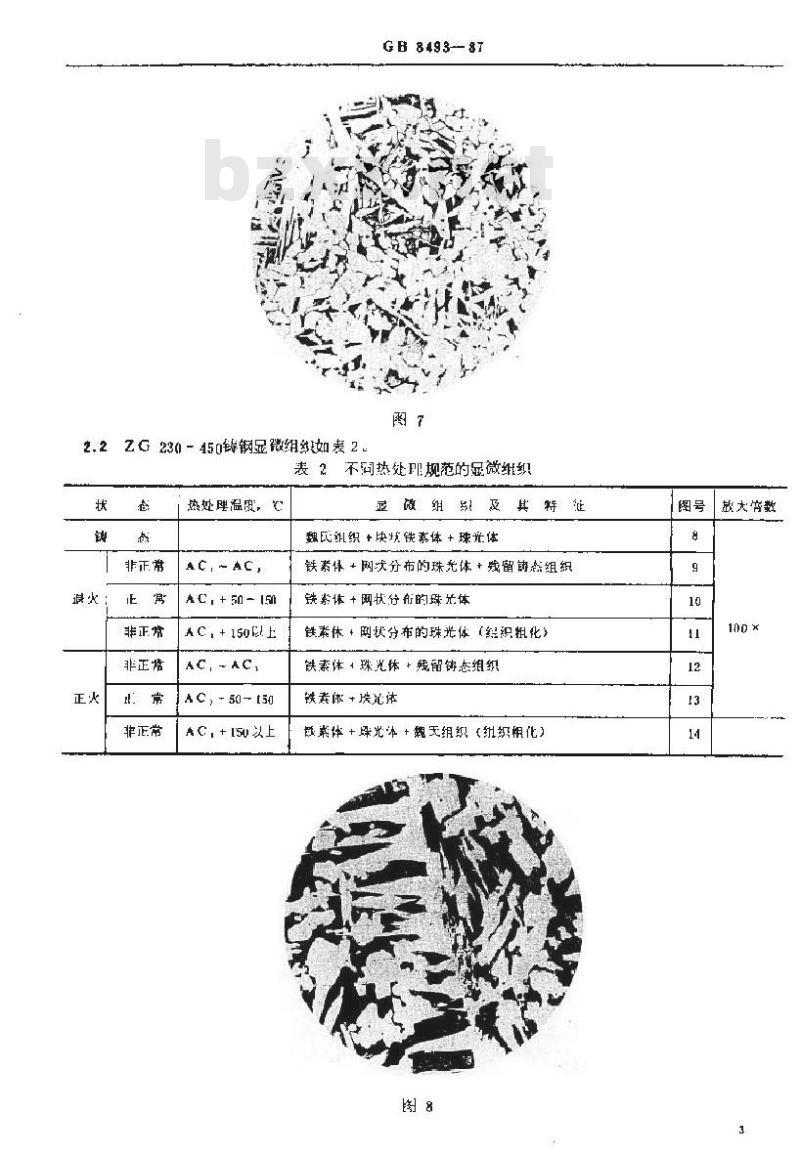

GB8493-87

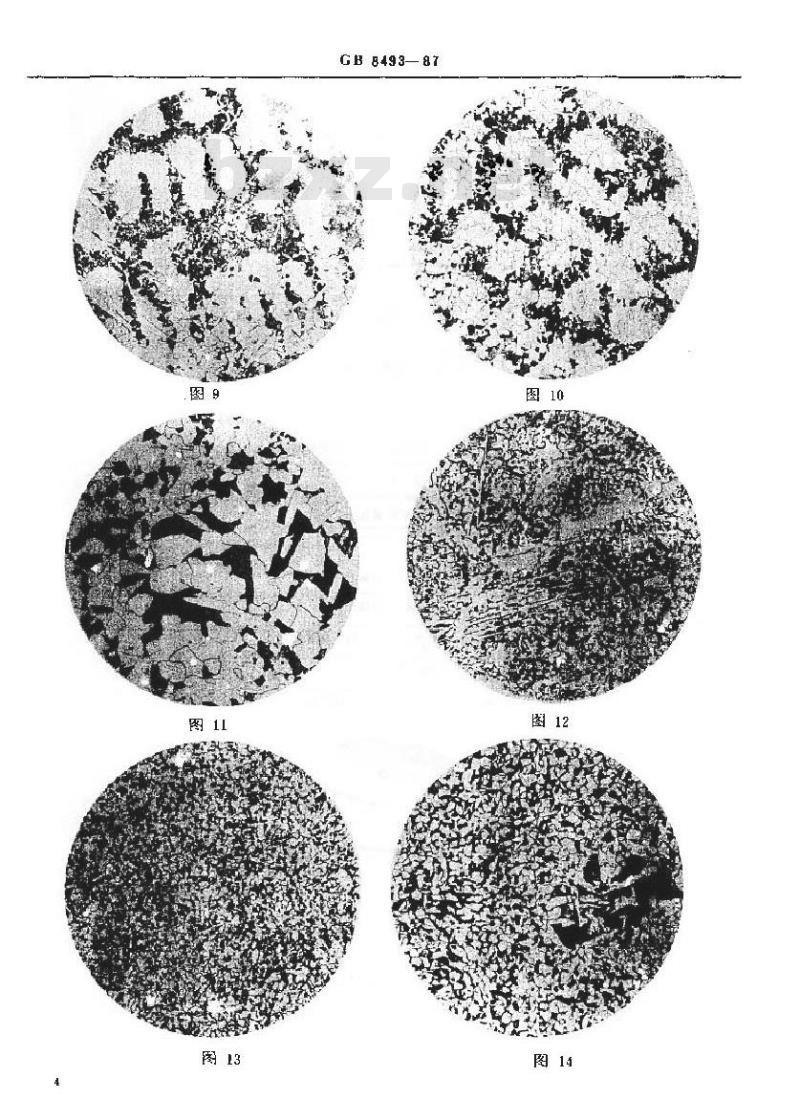

2.2ZG23-450铸钢显微组线表2
GB8493--87
表2不同热处理规范的显微维织
非正带
非正费
非正菇
非正常
热处理温度，C
AC,-AC
A C - + 50 - 151
AC++ 150l上
AC - 50-T50
AC, +ISU以H
显微组织及其特征
魏氏组织 +块战铁素体 +珠光体铁素依+网状分布的珠光体+残留前急组织铁素体+网状行衔的殊尤体
链休+网状分布的珠光体（经织识粗化）铁素体4珠光体+残留态组织
铁秦体+片儿体
敏案体+呼光本 +魏无组织（组织相化）图8
故大宵数
100 ×
GB 8493—87
GB 8493--87
2.3ZG270-500铸钢显微销织如表3。表3不同热处理规施的显微组织
非止带
非正带
非正常
非止常
非正带
非正带
热处理温度、r
AC,~AC,
A C, + 50 ~ 150
A150以
AC- + 50 ~ 150
AC,+I5a以L
AC,-AC,水+[uk
AC，+3-50水痒+回火
AC，+50以上水泽+回火
显微组织及其特征
珠光体+默氏组组+块状铁素体
铁素体+踩光体+残留铸态组织
铁素体+网状分布的珠此林
铁素体+网状分拓的珠光体（组织根化）铁素体+珠光体+残留续态组织
铁系体+珠片体
铁素体+珠光体+魏氏组织（组织粗化）可火素氏体F末溶铁发体
回火索体
回火索民体（组织粗化》
放大借数
GB 8493—87
GB B493-67
ZG310-570铸钢显微组织如表4。CB B499—87
表4不同热处理规范的显微组织
非正常
非正常
非正带
非正常
非正带
非正常
热处理温度，℃
ACI~AcI
AC + 50 ~150
AC;+150以上
AcI~Ac1
AC,+50~150
AC,+150以上
AC，～AC，水流+回火
AC，+30～50水痒+回火
A：+ 50以上 水率回火
显微组织及其特征
珠光体+铁紊体部分铁素体沿奥氏体品界皇网状分布
珠光体+铁素体+或留铸态组织
珠光体+铁察体
珠光体+铁素体（组织粗化）
珠光体+铁素体+残留铸态组织
珠光体+铁素体
珠光体+阿状分布的铁素体（组织粗化)回火需氏体+未溶铁素体
回火索氏体
回火索氏体（组织粗化）
放大倍数
500 ×
GE 8493-87
GB8493—87
ZG 340-640铸钢显微组织如表5。GB B493--87
表5不同热处理规范的显微组织
非正常
非正常
非正常
非正带
非正常
非止常
热处理温度，
AC,-ACs
AC/ + 50 ~ 150
A C, + 150 以 H
ACT-AC,
AC , + 50 ~ 150
AC，+150以上
AC,～AC，水淬+回火
AC，+30~50水漳+回火
AC，+50以上水淬+间火
显微组织及其特征
珠光体+网状分布的铁素体
珠光体+铁索体+残解铸态组织
珠光体+快素体
珠光体+铁素体(组织化)
珠光体，铁素体+残留铸态组织
珠北体 +铁素体
跌光体+网状分布的铁索体（组织拍化）回火索氏体+未游铁苯体免费标准下载网bzxz
回火索氏体
回火索氏体（组织粗化）
放大倍数
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
