【国家标准(GB)】 电缆和光缆绝缘和护套材料通用试验方法 第32部分：聚氯乙烯混合料专用试验方法 失重试验 热稳定性试验

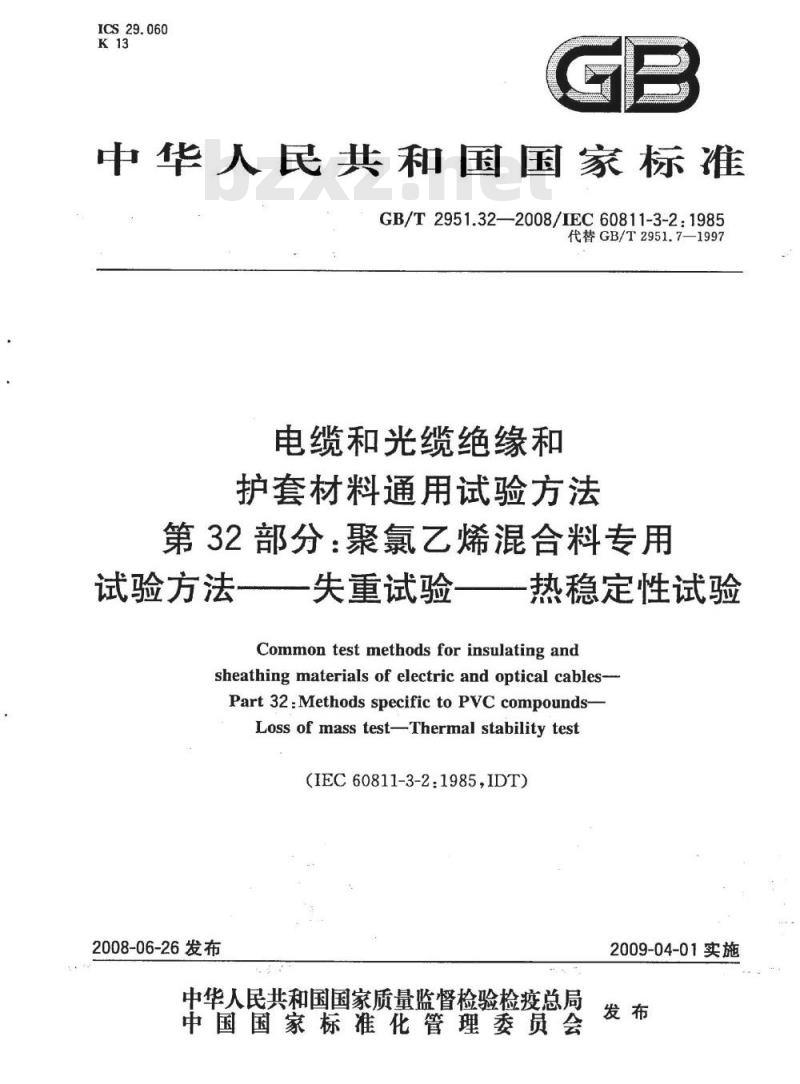

ICS29.060
中华人民共和国国家标准
GB/T2951.32—2008/IEC60811-3-2:1985代替GB/T2951.7—1997
电缆和光缆绝缘和
护套材料通用试验方法
第32部分：聚氯乙烯混合料专用试验方法一失重试验一热稳定性试验Common test methods for insulating andsheathing materials of electric and optical cables-Part 32:Methods specific to PVC compounds-Loss of mass testThermal stability test(IEC60811-3-2.1985,IDT)
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

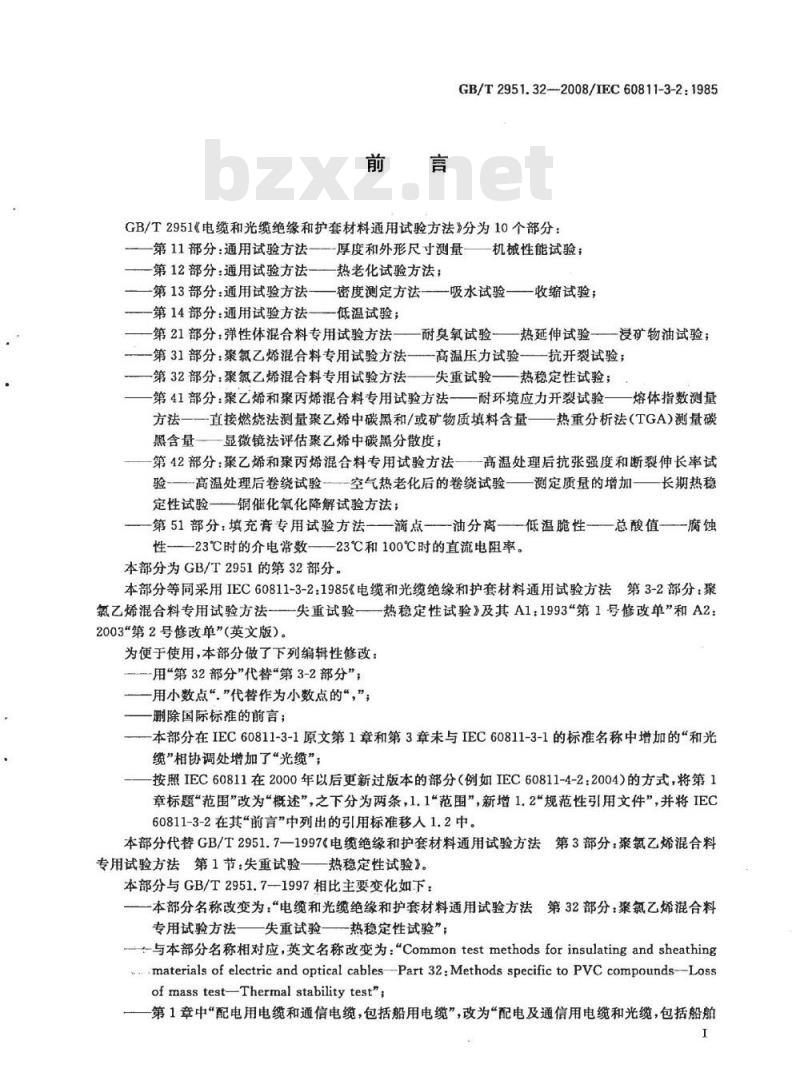

GB/T2951.32-2008/IEC60811-3-2:1985GB/T2951《电缆和光缆绝缘和护套材料通用试验方法》分为10个部分：第11部分：通用试验方法厚度和外形尺寸测量机械性能试验；第12部分：通用试验方法—热老化试验方法；第13部分：通用试验方法——密度测定方法——吸水试验——收缩试验；第14部分：通用试验方法——低温试验；第21部分：弹性体混合料专用试验方法一一耐臭氧试验热延伸试验——浸矿物油试验；第31部分：聚氯乙烯混合料专用试验方法——高温压力试验—抗开裂试验；第32部分：聚氯乙烯混合料专用试验方法——失重试验——热稳定性试验；一耐环境应力开裂试验——
第41部分：聚乙烯和聚丙烯混合料专用试验方法—熔体指数测量
方法一一直接燃烧法测量聚乙烯中碳黑和/或矿物质填料含量一热重分析法（TGA）测量碳黑含量显微镜法评估聚乙烯中碳分散度；第42部分：聚乙烯和丙烯混合料专用试验方法一高温处理后抗张强度和断裂伸长率试验—高温处理后卷绕试验—空气热老化后的卷绕试验——测定质量的增加长期热稳
定性试验—铜催化氧化降解试验方法；第51部分：填充育专用试验方法——滴点—油分离—低温脆性——总酸值——腐蚀性-——23℃时的介电常数——23℃和100℃时的直流电阻率。本部分为GB/T2951的第32部分。本部分等同采用IEC60811-3-2：1985《电缆和光缆绝缘和护套材料通用试验方法第3-2部分：聚氯乙烯混合料专用试验方法——失重试验——热稳定性试验》及其A1：1993\第1号修改单”和A2：2003第2号修改单\（英文版）。为便于使用，本部分做了下列编辑性修改：一用“第32部分”代替“第3-2部分”；一用小数点“”代替作为小数点的“，”；删除国际标准的前言；
本部分在IEC60811-3-1原文第1章和第3章未与IEC60811-3-1的标准名称中增加的“和光缆”相协调处增加了“光缆”；按照IEC60811在2000年以后更新过版本的部分（例如IEC60811-4-2：2004）的方式，将第1章标题“范围”改为“概述”，之下分为两条，1.1“范围”，新增1.2\规范性引用文件”，并将IEC60811-3-2在其“前言”中列出的引用标准移人1.2中。本部分代替GB/T2951.7—1997《电缆绝缘和护套材料通用试验方法第3部分：氯乙烯混合料专用试验方法第1节：失重试验一一热稳定性试验》。本部分与GB/T2951.7-1997相比主要变化如下：一本部分名称改变为：“电缆和光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方法——失重试验——热稳定性试验”；与本部分名称相对应，英文名称改变为：“Commontestmethodsforinsulatingandsheathing.materials of electric and optical cables-Part 32:Methods specific toPVC compounds-Lossof mass test-Thermal stability test\;第1章中“配电用电缆和通信电缆，包括船用电缆”，改为“配电及通信用电缆和光缆，包括船舶I

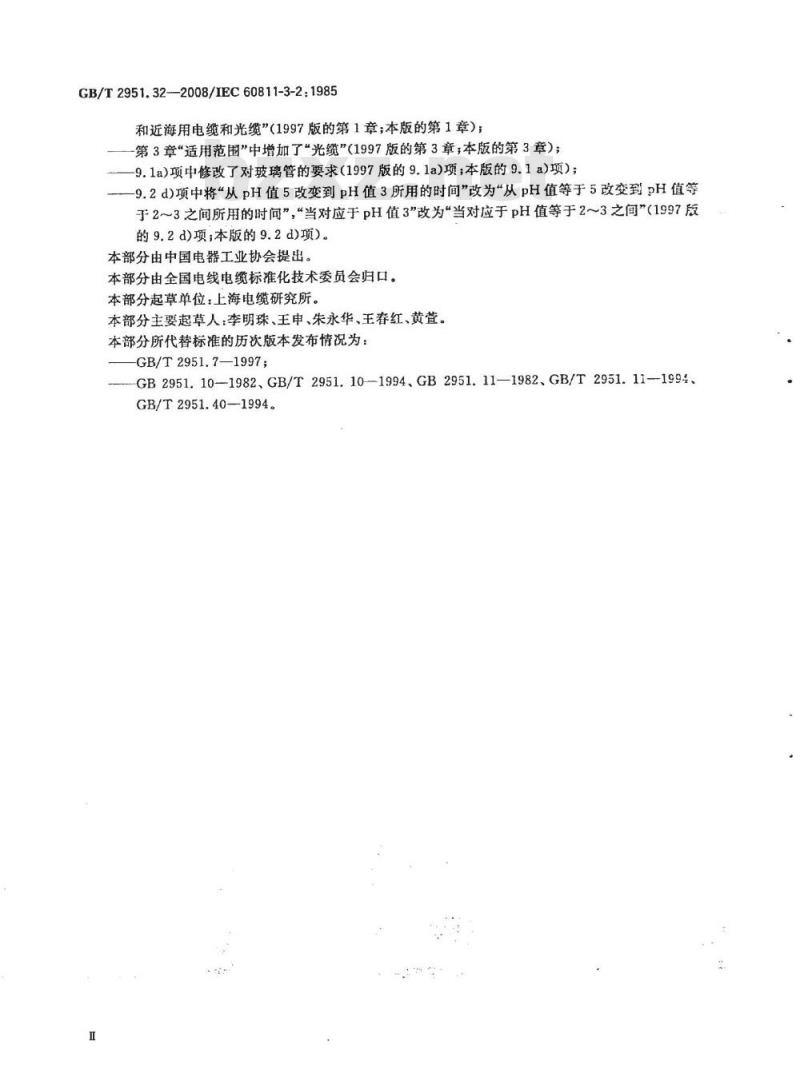

GB/T2951.32--2008/IEC60811-3-2：1985和近海用电缆和光缆”(1997版的第1章；本版的第1章）；第3章“适用范围”中增加了“光缆”(1997版的第3章；本版的第3章）；-9.1a)项中修改了对玻璃管的要求（1997版的9.1a)项；本版的9.1a)项）；-9.2d)项中将“从pH值5改变到pH值3所用的时间”改为“从pH值等于5改交到pH值等于2～3之间所用的时间”，“当对应于pH值3”改为“当对应于pH值等于2~3之间”（1997版的9.2d)项；本版的9.2d)项)。
本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口。本部分起草单位：上海电缆研究所。本部分主要起草人：李明珠、王申、朱永华、王春红、黄萱。本部分所代替标准的历次版本发布情况为：GB/T2951.7—1997；
GB2951.10—1982、GB/T2951.10—1994、GB2951.11—1982、GB/T2951.11—1994、GB/T2951.40—1994。

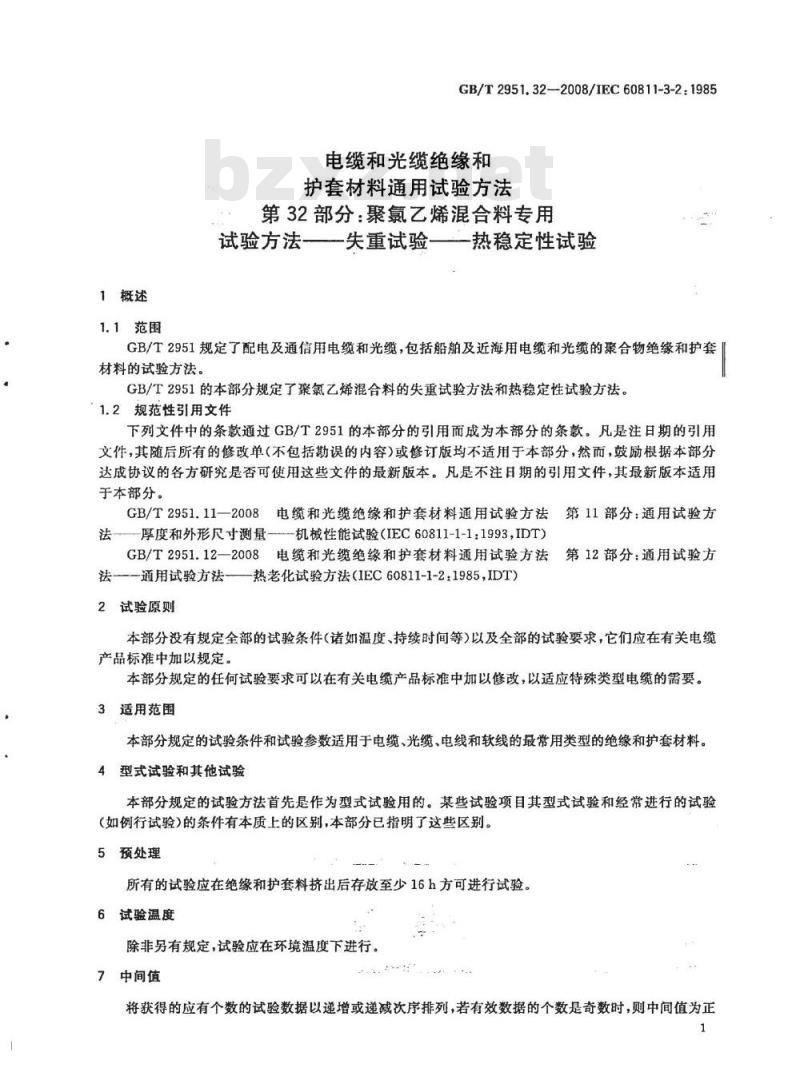

1概述
1.1范围
GB/T2951.32-—2008/IEC60811-3-2：1985电缆和光缆绝缘和
护套材料通用试验方法
第32部分：聚氯乙烯混合料专用试验方法失重试验——热稳定性试验GB/T2951规定了配电及通信用电缆和光缆，包括船舶及近海用电缆和光缆的聚合物绝缘和护套材料的试验方法。
GB/T2951的本部分规定了聚氯乙烯混合料的失重试验方法和热稳定性试验方法。1.2规范性引用文件
下列文件中的条款过GB/T2951的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量—机械性能试验（IEC60811-1-1：1993，IDT）GB/T2951.12一2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法通用试验方法—热老化试验方法（IEC60811-1-2：1985，IDT）2试验原则
本部分没有规定全部的试验条件（诸如温度、持续时间等）以及全部的试验要求，它们应在有关电缆产品标准中加以规定。
本部分规定的任何试验要求可以在有关电缆产品标准中加以修改，以适应特殊类型电缆的需要。3适用范围
本部分规定的试验条件和试验参数适用于电缆、光缆、电线和软线的最常用类型的绝缘和护套材料。4型式试验和其他试验
本部分规定的试验方法首先是作为型式试验用的。某些试验项目其型式试验和经常进行的试验（如例行试验）的条件有本质上的区别，本部分已指明了这些区别。5预处理
所有的试验应在绝缘和护套料挤出后存放至少16h方可进行试验。6试验温度
除非另有规定，试验应在环境温度下进行。7中间值
将获得的应有个数的试验数据以递增或递减次序排列，若有效数据的个数是奇数时，则中间值为正1

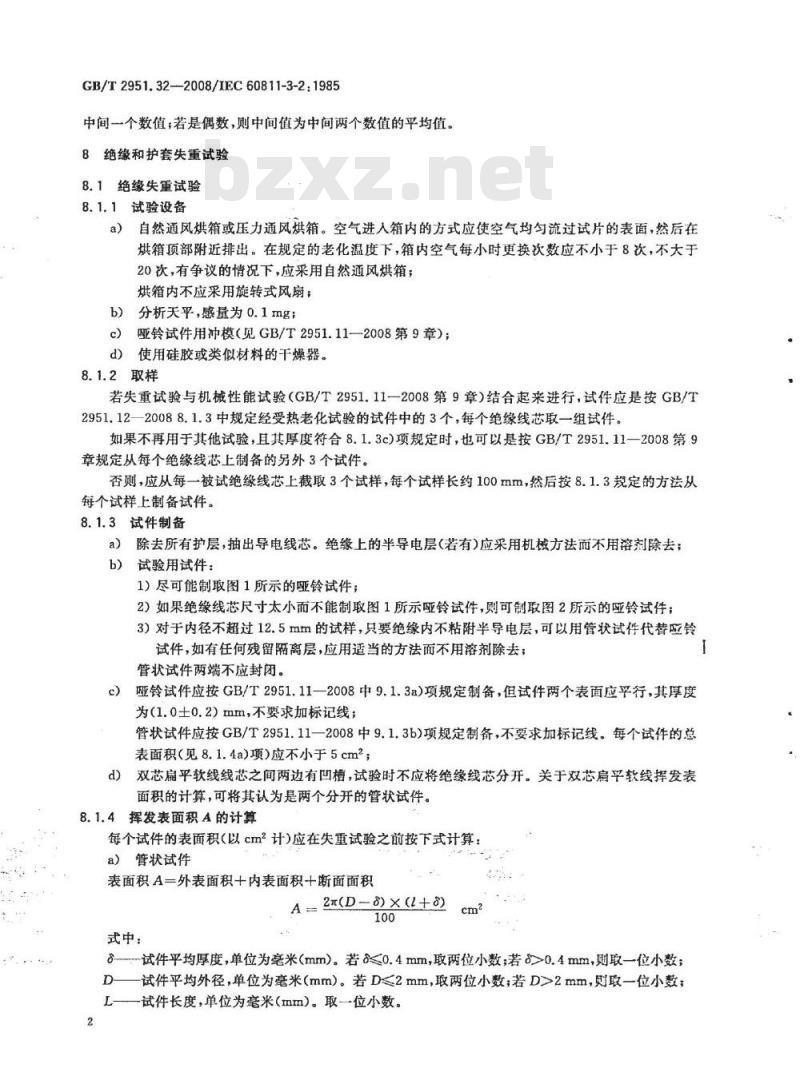

GB/T2951.32--2008/IEC60811-3-2:1985中间一个数值若是偶数，则中间值为中间两个数值的平均值。8绝缘和护套失重试验
8.1绝缘失重试验
8.1.1试验设备
a）自然通风烘箱或压力通风烘箱。空气进入箱内的方式应使空气均匀流过试片的表面，然后在烘箱顶部附近排出。在规定的老化温度下，箱内空气每小时更换次数应不小于8次，不大于20次，有争议的情况下，应采用自然通风烘箱；烘箱内不应采用旋转式风扇；
分析天平，感量为0.1mg；
c）哑铃试件用冲模（见GB/T2951.11—2008第9章）；d)使用硅胶或类似材料的干燥器。8.1.2取样此内容来自标准下载网
若失重试验与机械性能试验（GB/T2951.11一2008第9章）结合起来进行，试件应是按GB/T2951.12一20088.1.3中规定经受热老化试验的试件中的3个，每个绝缘线芯取一组试件。如果不再用于其他试验，且其厚度符合8.1.3c)项规定时，也可以是按GB/T2951.11—2008第9章规定从每个绝缘线芯上制备的另外3个试件。否则，应从每一被试绝缘线芯上截取3个试样，每个试样长约100mm，然后按8.1.3规定的方法从每个试样上制备试件。
8.1.3试件制备
a）除去所有护层，抽出导电线芯。绝缘上的半导电层（若有）应采用机械方法而不用溶剂除去；b）试验用试件：
1）尽可能制取图1所示的哑铃试件；2）如果绝缘线芯尺寸太小而不能制取图1所示哑铃试件，则可制取图2所示的哑铃试件；3）对于内径不超过12.5mm的试样，只要绝缘内不粘附半导电层，可以用管状试件代替应铃试件，如有任何残留隔离层，应用适当的方法而不用溶剂除去；管状试件两端不应封闭。
c）哑铃试件应按GB/T2951.11—2008中9.1.3a)项规定制备，但试件两个表面应平行，其厚度为（1.0士0.2）mm，不要求加标记线；管状试件应按GB/T2951.11一2008中9.1.3b)项规定制备，不要求加标记线。每个试件的总表面积（见8.1.4a）项）应不小于5cm2；d）双芯扁平软线线芯之间两边有凹槽，试验时不应将绝缘线芯分开。关于双芯扁平软线挥发表面积的计算，可将其认为是两个分开的管状试件8.1.4挥发表面积A的计算
每个试件的表面积(以cm2计)应在失重试验之前按下式计算：a）管状试件
表面积A一外表面积十内表面积十断面面积A=2(D-)×(1+8)
式中：
8试件平均厚度，单位为毫米（mm）。若≤0.4mm，取两位小数；若>0.4mm，则取一位小数；D试件平均外径，单位为毫米（mm）。若D<2mm，取两位小数；若D>2mm，则取一位小数；L一试件长度，单位为毫米（mm）。取一位小数。2
CB/T2951.32—2008/IEC60811-3-2:1985和D均按GB/T2951.11-2008中8.1和8.3的规定，在每个管状试件端部切取的薄片上测得。这个公式也适用于截面形状如图3所示的管状试件。b）图2所示哑铃试件
c）图1所示哑铃试件
A=624+1188
A=1256+18082
其中8是试件的平均厚度，按GB/T2951.11—2008中9.1.4a)项规定测得，以mm计，到两位小数。8.1.5试验步骤
a）制备好的试件应在环境温度下的干燥器中存放至少20h。每一试件从干燥器中取出后应立即精确地称重，以mg计，精确到一位小数；b)
除非另有规定，三个试件应按下述条件在大气压力下，在（80土2℃的烘箱中保存7×24h（见8.1.1):
组分明显不同的材料不应在同一烘箱内同时进行试验；试件应垂直悬挂在烘箱的中部，试样之间的间距至少为20mm；试件所占体积应不超过烘箱体积的0.5%；c）热处理完毕，试件应重新放入环境温度下的干燥器中存放20h，然后再准确称重每一试件，以mg计，精确到一位小数。
计算每一试件按a)项和c)项测得的质（重）量之差，修约到mg。8.1.6试验结果表示方法
每一试件的失重应是其“质（重）量之差”，以mg为单位[见8.1.5c)项]，除以表面积，以cm2为单位（见8.1.4)。
将取自每绝缘线芯的3个试件的测量结果的中间值作为该线芯绝缘的失重，以mg/cm2表示。8.2护套失重试验
8.2.1试验设备
见8.1.1。
8.2.2取样
应按8.1.2规定取3个护套试样。8.2.3试件制备
护套内部（及外部，若有）的所有元件均应除去，注意不要损伤护套，然后按8.1.3的规定制备试件。8.2.4挥发表面积A的计算
按8.1.4给出的公式计算挥发表面积，作如下改动：管状试件用的公式仅适用于截面如图4和图5所示的情况。扇平软线和电缆的护套内、外表面积应按其截面尺寸来计算。这些尺寸均应测定到两位小数，以mm计。扁护套内侧的形凸脊可以认为是平的。8.2.5试验步骤
按8.1.5规定
8.2.6试验结果表示方法
按8.1.6规定。
9绝缘和护套热稳定性试验
9.1试验设备
a）长为110mm，外径约为5mm，内径为（4.0士0.5）mm的端密封（如用熔融方法）的玻璃管，3
GB/T2951.32—2008/IEC60811-3-2:1985使用的玻璃管应符合以下规定1）：ISO695-1991：A2级耐碱；
ISO719-1985：HGB3级耐水解；
-IS01776-1985：耐酸，最大质（重）量损失150μgNa2O/100cm2；pH值在1~10范围内的通用试纸；b)
可控制温度的加热器，试验温度按有关电缆产品标准中的规定，如未规定则应控制在（200主0.5)℃，应优先使用油浴。型式试验及在有争议的情况下均应使用油浴；d）已标定分度值为0.1℃的温度计；根据使用的温度计类型和标定及使用方法，可能有必要进行水银柱修正；e）秒表或合适的计时器。
9.2试验步骤
注：为了得到可靠的试验结果并限制其分散性，绝对有必要使用足够准确的温度计并符合规定的试验温度限值。a）从每个被试绝缘线芯的绝缘或被试护套上切取三个试样。每个试样包括两个或三个长为（20一30）mm的窄条组成，重约（50士5）mg；将试样放人9.1a)项规定的玻璃管中。试样应不高出玻璃管底部30mm；b）将一条约15mm长、3mm宽的干燥通用试纸[如9.1b）项的规定]，插人玻璃管的开口端（顶部），纸带伸出管口约5mm，并将其弯折固定在该位置；将玻璃管放人已加热到规定试验温度的加热装置[见9.1c)项]中至深度60mm；c
测定通用试纸的颜色从pH值等于5改变到pH值等于23之间所用的时间；或者试验一直持续到在规定的试验时间试纸颜色不发生变化为止。当对应于pH值等于2～3之间的通用试纸上的红颜色开始出现时，则应认为已达到颜色变化点了。在预计试验时间即格结束时，通用试纸应每隔（5～10）min更换一次（特别是对长时间稳定性试验），以使变化点较易看清。9.3试验结果的评定
三个试样热稳定时间的平均值应不低于有关电缆产品标准的规定值。尺寸单位为毫米
标记线
哑铃试件
ISO695：1991耐沸腾的混合碱溶液腐蚀的玻璃-一试验及分类方法。
ISO719：1985在98℃温度下玻璃粒子耐水解的玻璃ISO1776：1985在100C温度下耐氢氟酸腐蚀的玻璃试验及分类方法，
火焰发射或火焰原子吸收光谱烫定方法，图4
标记线
GB/T2951.32—2008/IEC60811-3-2:1985尺寸单位为毫米
小哑铃试件
GB/T2951.32-2008
