【国家标准(GB)】 电工术语 发电、输电及配电 变电站

ICS01.040.29

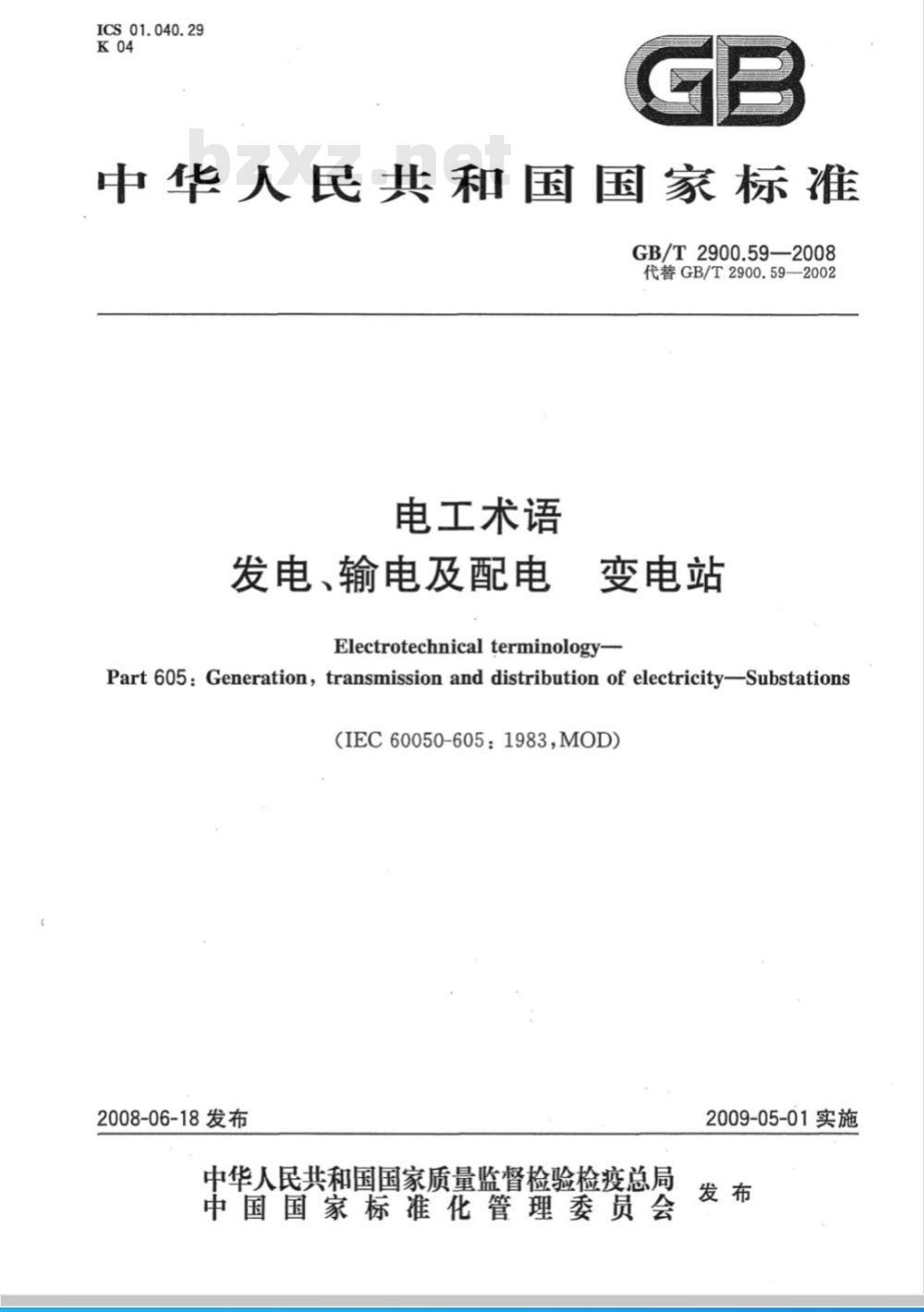

中华人民共和国国家标准
GB/T2900.59—2008
代替GB/T2900.59—2002
电工术语
发电、输电及配电
变电站
Electrotechnicalterminology-Part 6o5:Generationtransmissionanddistribution of electricity-Substations(IEC60050-605：1983.MOD)
2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

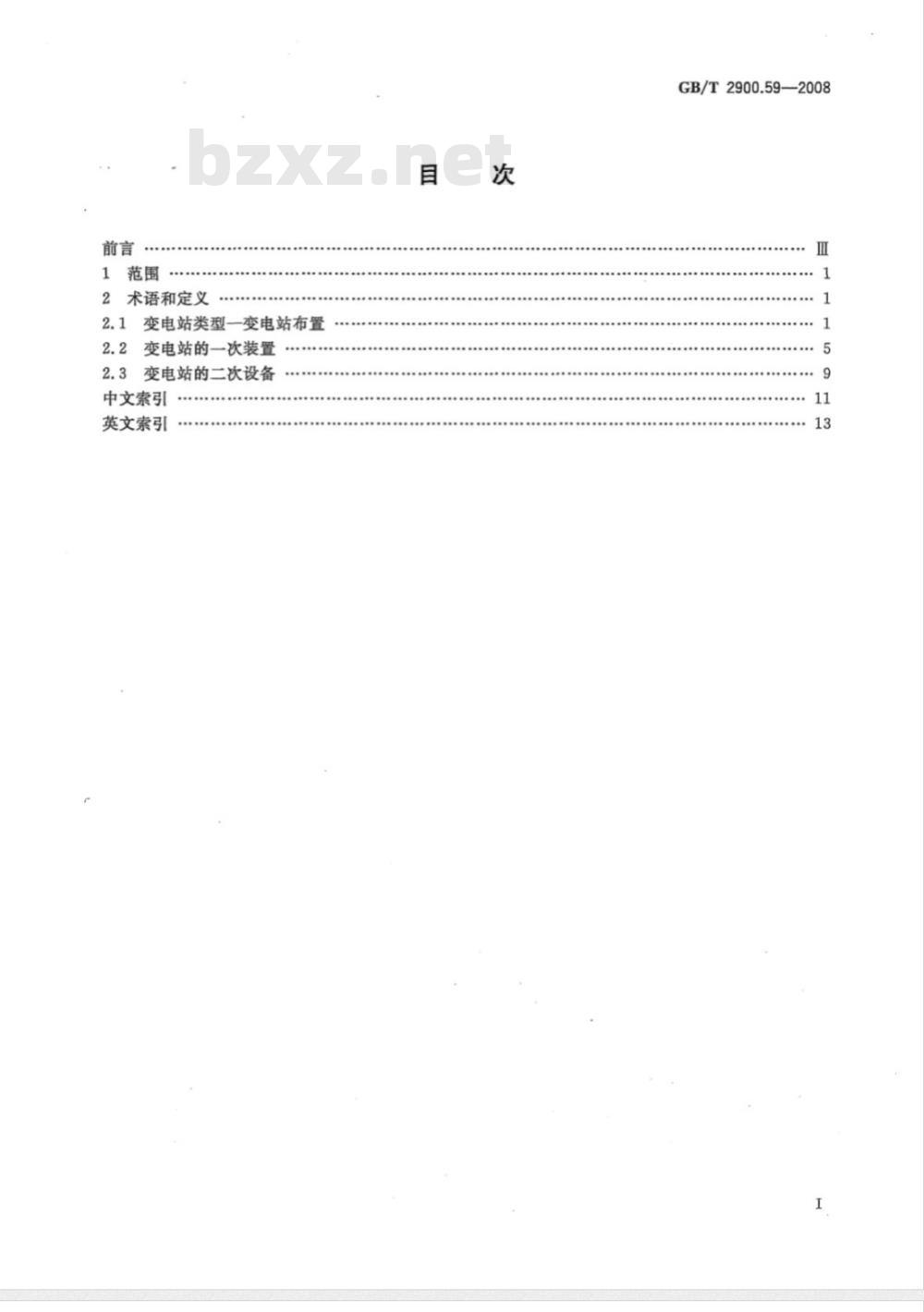

1范围
2术语和定义
2.1变电站类型一变电站布置
2.2变电站的一次装置
2.3变电站的二次设备
中文索引
英文索引
GB/T2900.59—2008
本部分为GB/T2900的第59部分。前言
GB/T2900.59—2008
本部分修改采用IEC60050-605：1983《国际电工词汇第605部分：发电、输电及配电变电站》，
并参考国际电工委员会2003年文件(1/1906/CD），修改了部分术语的定义。本部分与IEC60050-605：1983相比，存在如下技术差异：-602-02-11[12]、605-03-01[2]分别改为单独的两条；修改了605-01-01、605-02-37等的定义；删除IEC60050-605：1983的605-02-37中的第二个英文术语\substationrelaykiosk”。本部分代替GB/T2900.59—2002《电工术语发电、输电及配电变电站》。本部分与GB/T2900.59—2002相比主要变化如下：-605-01-19和605-01-20条的中文术语增加“母线”说明；-604-02-32中文术语“消音外壳”改为“消声外壳”-605-01-25中文术语增加“二分之三断路器接线”，修改了605-01-01变电站”、“605-02-37变电站继电保护小室”的定义。本部分由全国电工术语标准化技术委员会（SAC/TC232)提出并归口。本部分由中国电力科学研究院、机械科学研究总院和中国电力企业联合会负责起草。本部分主要起草人：辛德培、魏全才、杨芙、王来。本部分所代替标准的历次版本发布情况为：GB/T2900.59—2002。
1范围
电工术语
发电、输电及配电
变电站
本标准规定了发电、输电及配电领域中有关变电站的术语。本标准适用于电力系统的规划、管理、设计、发电、输电及配电等领域。2术语和定义
2.1变电站类型一变电站布置
注：“变电站”又称“变电所”。605-01-01
变电站（电力系统的）substation（ofapowersystem）GB/T2900.59—2008
电力系统的一部分，它集中在一个指定的地方，主要包括输电或配电线路开关及控制设备的终端和建筑物和变压器。通常包括电力系统安全和控制所需的设施(例如保护装置）)。注：根据含有变电站的系统的性质，可在变电站这个词前加上一个前级来界定。例如：（一个输电系统的）输电变电站、配电变电站、500kV变电站、35kV变电站。605-01-02
开关站switchingsubstation
有开关设备，通常还包括母线，但没有电力变压器的变电站。605-01-03
变压变电站transformersubstation用变压器将两个或多个不同电压等级的网络连接起来的变电站。605-01-04
升压变电站step-upsubstation
变压器输出电压高于输入电压的变压变电站。605-01-05
降压变电站step-downsubstation变压器输出电压低于输入电压的变压变电站。605-01-06
牵引变电站tractionsubstation主要向牵引系统供电的变电站。605-01-07
换流站convertersubstation
安装有换流器且主要用于将交流转换成直流或将直流转换成交流的变电站。605-01-08
变频站frequencyconvertersubstation能将交流电从一种频率转换成另一种频率的变电站。605-01-09
有人值班变电站
mannedsubstation
有运行人员值守的变电站。
GB/T2900.59—2008
605-01-10
无人值班变电站unmannedsubstation没有运行人员值守的变电站。
605-01-11
常时值班变电站permanentlymannedsubstation由驻在站内的工作人员连续监控的变电站。605-01-12
定时值班变电站attendedsubstation在常规工作时间及某些必要情况求，由运行人员进行值守的变电站。605-01-13
remotelycontrolledstibstation遥控变电站
用遥控装置控制的无以
605-01-14
主控变电站
龟站。
Station
可以控制遥控变息站的有人值班变电站605-01-15
子变电站
satluliteSubstation
一种由主变电脑
605-01-16
程控制的遥腔
Usigglebusbar sub
单母线变电站
线路和变压器
605-01-17
双母线变电站
到仅有的
doblebusbar
线上的变电站。
线路和变压器题通选择开关可连接到两组母线的变电605-01-18
三母线变电站
tplebusbarsubstation
线路和变压器通进
605-01-19
环形母线变电站
开关可连
手接到组母
用单母线构成闭合回路在闭合路内仅串联若干台隔离开关患联的变电站。605-01-20
多角形母线变电站meshsubstation用单母线构成闭合回路，在闭合回路内若干台断路器串联的变电站。605-01-21
四开关变电站four-switchsubstation母线构成四边形，每边有一台隔离开关或一台断路器的多角形母线变电站。605-01-22
三开关桥形带旁路多角形母线变电站three-switchmeshsubstationwithbypass通常有两回馈线和两台变压器的多角形（母线)变电站，即四开关变电站的第四台断路器用装有一台或两台隔离开关旁路替代（见图1)。605-01-23
带隔离开关的四开关多角形母线变电站four-switchmeshsubstationwithmeshopeningdisconnectors母线上有断路器和隔离开关的多角形母线变电站（见图2)。2
605-01-24
双断路器接线two-breakerarrangement选择开关是断路器的双母线变电站。605-01-25
一个半断路器接线
one-and-a-halfbreakerarrangement二分之三断路器接线
GB/T2900.59—2008
对双回路而言，三台断路器串联跨接在两组母线之间，且两个回路分别连接到中间断路器两端的双母线变电站（见图3)。
断路器
隔离开关
三开关（桥形）带旁路多角形母线变电站馈线
断路器
隔离开关
图2带隔离开关的四开关多角形母线变电站3
GB/T2900.59—2008此内容来自标准下载网
605-01-26
图3一个半断路器接线变电站（单断路器接线）associatedphaselayout
联相布置
变电站内同一回路的三相导体并排布置（见图4a)。605-01-27
分相布置separatedphaselayout变电站内不同回路的同相导体并排布置（见图4b)。605-01-28
mixedphaselayout
混相布置
变电站内母线按分相布置，但分支回路按联相布置（见图4c)。a)）联相布置
变电路布置
一母线；
A,B,C——相。
2.2变电站的一次装置
605-02-01
母线busbar
b）分相布置
c）混合相布置
图4(续)
可以连接多个电气回路的低阻抗导体。605-02-02
母线排(通常称作母线)
busbars(commonlycalledbusbar)变电站内将几个回路构成公共连接所必需的母线组。例：三相系统中的三组母线。
GB/T2900.59—2008
GB/T2900.59—2008
605-02-03
工作母线
mainbusbar
双母线或三母线变电站中正常情况下运行的任意一组母线。605-02-04
reservebusbar
备用母线
双母线或三母线变电站中非正常条件下运行的任意一组母线，一般不如工作母线完善。605-02-05
transferbusbar
旁路母线
能与任何回路独立连接的一种备用母线，其回路间隔设备（断路器、互感器）适用任何回路，此回路的控制由另一专用间隔承担。
注：在双母线(三母线)变电站中（参见605-01-17和605-01-18)，一般没有旁路母线。605-02-06
switchablebusbar
有载分段母线
包括一个用于连接或断开该母线两段的串接开关（或断路器）的一种母线。605-02-07
无载分段母线disconnectablebusbar包括一个或多个用于无载连接或断开该母线两段的串接隔离开关的一种母线。605-02-08
母线段busbarsection
在两个开关设备（或隔离开关)之间串接或开关设备与母线端部之间的部分母线。605-02-09
间隔（变电站的）bay(ofasubstation）变电站的一部分，其中装有与所包含的指定回路相关的开关设备和控制装置。注：按回路类型，变电站可包含馈线间隔、变压器间隔和母联间隔等。605-02-10
馈线间隔feederbay
变电站内馈线用的或连接发电机、变压器或另一变电站的间隔，605-02-11
出线馈线outgoingfeeder
变电站内通常用于向电力系统供电的馈线。605-02-12
进线馈线incomingfeeder
变电站内通常用于从电力系统受电的馈线。605-02-13
散开式变电站open-typesubstation相对地绝缘及相间绝缘主要靠大气压下的空气间隙，而且某些带电部分未加封闭的变电站。注：开式变电站可为室内式或室外式。605-02-14
气体绝缘金属封闭变电站
gasinsulatedmetal-enclosedsubstation全部采用气体绝缘金属封闭（组合电器）开关设备的变电站。605-02-15
indoorsubstation
户内变电站
为了避免室外大气条件的影响，将设备安装在建筑物内的变电站。6
605-02-16
户外变电站outdoorsubstation
设计和安装时考虑了能承受室外大气条件影响的变电站。605-02-17
配电小间kiosksubstation
通常为成套式，仅用于配电的小型配电站。605-02-18
undergroundsubstation
地下变电站
建造在地下的变电站。
605-02-19
pole-mountedsubstation
柱上配电台
安装在一根或多根电杆上的室外配电台。605-02-20
变电站构架substationstructures用于悬挂导体、支撑导体或开关设备及其他电器的刚性构架组合。605-02-21
硬母线rigidbusbar
由金属管或金属型材组成并用支柱绝缘子支撑的母线。注：母线可以是自身支排的桥形结构。605-02-22
软母线flexiblebusbar
由柔性导体组成的母线。
605-02-23
phase-to-phaseclearance
相间净距
考虑了各种运行情况下两个相邻相的带电部分间的最小距离。605-02-24
phase-to-earthclearance
相对地净距
任何带电部分与地电位的所有构架之间的最小距离。605-02-25.
作业净距
workingclearance
GB/T2900.59—2008
正常暴露的带电部分与变电站内任何人员作业活动之间所应注意的最小安全距离。605-02-26
电缆槽道(变电站的）
cabletrough(inasubstation)
变电站内敷设二次电缆、辅助电缆和控制电缆的通道。605-02-27
cableduct(inasubstation)
电缆管道(变电站的）
变电站内敷设在地下的导管，从管内可以穿过二次电缆、辅助电缆和控制电缆。605-02-28
电缆隧道
cabletunnel
用于容纳大量敷设在电缆支架上的电缆通道或隧道构造的建筑。605-02-29
电缆架cablerack
放置电缆的支架，电缆通常并排布置在支架上。GB/T2900.59—2008
605-02-30
泄油池oil leakagesump
容纳变压器或其他充油设备所漏油的油池。605-02-31
防火墙fireprotectionwall
变电站内，在两台充油设备间所建立的防止火焰从一台设备蔓延至另一台设备的一道墙。605-02-32
消声外壳
acousticenclosure
用吸音材料制成的壳体。用它局部或整体地包围变压器，以降低其所发出的噪声。605-02-33
接地回路连接器
earthcircuitconnector
将变电站接地系统各部分连接在一起的装置，该装置有时还包括工作接地用的端子。605-02-34
变电站控制室
substationcontrolroom
设置有监视和控制变电站单元所需设备的房间。605-02-35
substationtelecontrolroom
变电站遥控室
设置有发送和接收有关遥控信息所需设备的房间。605-02-36
变电站继电保护室
substationrelayroom
集中设置有保护和自动化设备的房间。605-02-37
变电站继电保护小室
substationrelaybuilding
靠近间隔开关设备和控制设备的小室或配电箱，其中设置有与该间隔相关的保护装置和自动化装置。
605-02-38
feeder circuit-breaker
馈线断路器
装在变电站馈线间隔内并通过能给馈线供电的断路器。605-02-39
变压器断路器transformercircuit-breaker变电站内变压器各侧的断路器之一，通常其电压水平由变压器对应侧电压水平标示。605-02-40
母联断路器buscouplercircuit-breaker变电站中，位于两组母线之间并允许两组母线连接的断路器。在多于两组母线的情况下，母联断路器可与选择开关联合使用。
605-02-41
母线转换断路器switchedbusbarcircuit-breaker变电站中，串联在一组母线中并且在两个母线段之间的断路器。605-02-42
母线转换隔离开关
selectorswitchdisconnector
双母线或三母线变电站内，用于将一次回路（例如线路、变压器等）连接到其中一组母线的隔离开关。
