【环境保护行业标准(HJ)】 饮用水水源保护区标志技术要求

中华人民共和国环境保护标准
HJ/T433-2008
饮用水水源保护区标志
技术要求
Technical Requirement for Source Water Protection Area Signs（发布稿）
2008-04-29发布
2008-06-01实施
环境保护部发布

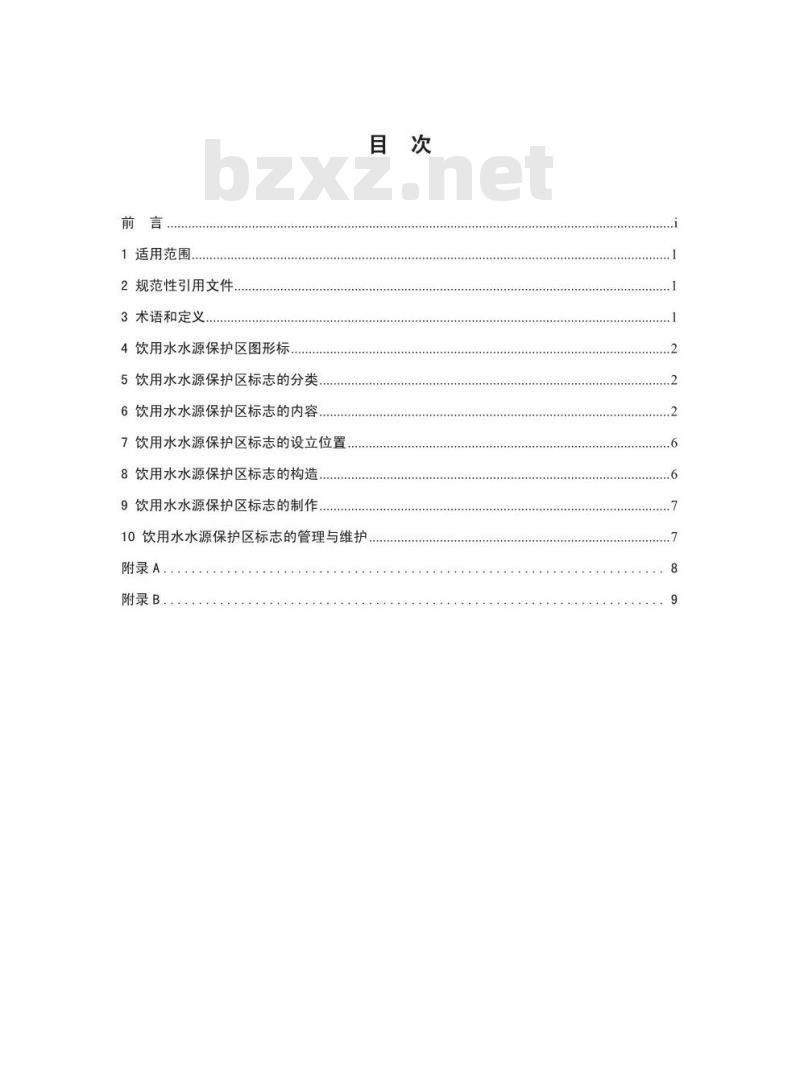

1适用范围
2规范性引用文件
3术语和定义
4饮用水水源保护区图形标
5饮用水水源保护区标志的分类
6饮用水水源保护区标志的内容
7饮用水水源保护区标志的设立位置8饮用水水源保护区标志的构造
9饮用水水源保护区标志的制作
10饮用水水源保护区标志的管理与维护附录A
附录B
ht
HJ/T433-2008

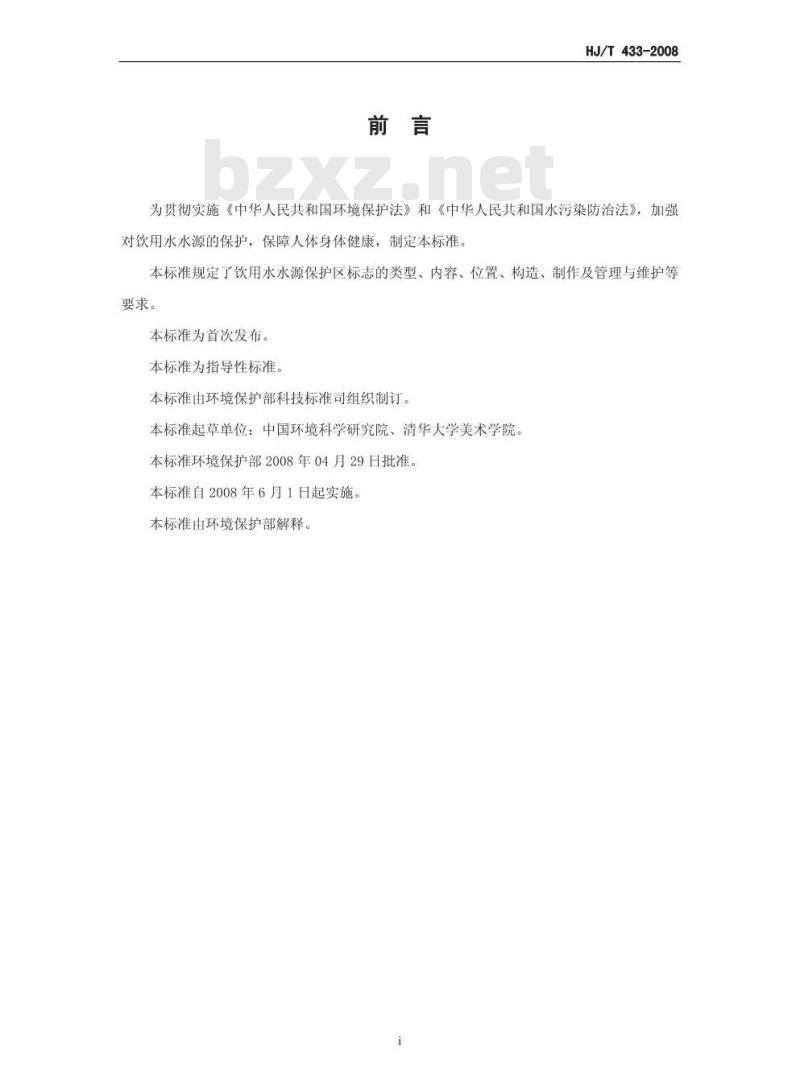

为贯彻实施《中华人民共和国环境保护法》和《中华人民共和国水污染防治法》，加强对饮用水水源的保护，保障人体身体健康，制定本标准。本标准规定了饮用水水源保护区标志的类型、内容、位置、构造、制作及管理与维护等要求。
本标准为首次发布。
本标准为指导性标准。
本标准由环境保护部科技标准司组织制订。本标准起草单位：中国环境科学研究院、清华大学美术学院。本标准环境保护部2008年04月29日批准。本标准自2008年6月1日起实施。本标准由环境保护部解释。

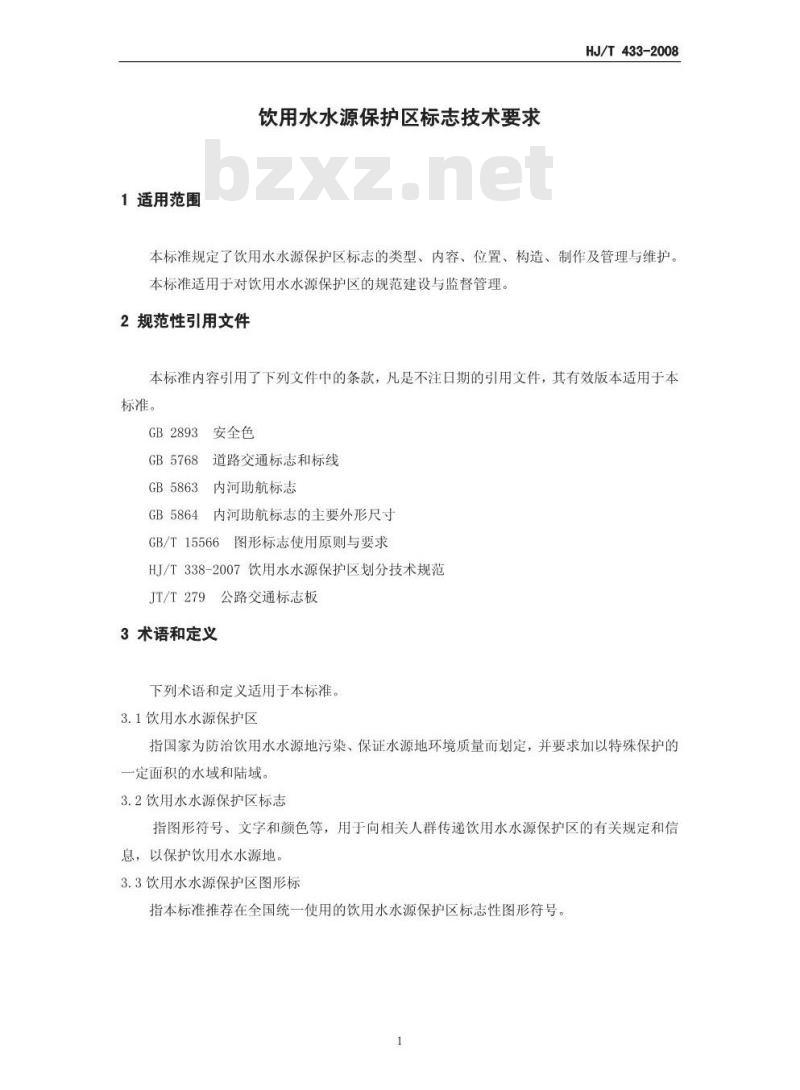

http://foodmate.net1适用范围
饮用水水源保护区标志技术要求HJ/T433-2008
本标准规定了饮用水水源保护区标志的类型、内容、位置、构造、制作及管理与维护。本标准适用于对饮用水水源保护区的规范建设与监督管理。2规范性引用文件
本标准内容引用了下列文件中的条款，凡是不注日期的引用文件，其有效版本适用于本标准。
GB2893安全色
GB5768道路交通标志和标线
GB5863内河助航标志
GB5864内河助航标志的主要外形尺寸GB/T15566图形标志使用原则与要求HJ/T338-2007饮用水水源保护区划分技术规范JT/T279
公路交通标志板
3术语和定义
下列术语和定义适用于本标准。3.1饮用水水源保护区
指国家为防治饮用水水源地污染、保证水源地环境质量而划定，并要求加以特殊保护的一定面积的水域和陆域。
3.2饮用水水源保护区标志
指图形符号、文字和颜色等，用于向相关人群传递饮用水水源保护区的有关规定和信息，以保护饮用水水源地
3.3饮用水水源保护区图形标
指本标准推荐在全国统一使用的饮用水水源保护区标志性图形符号。1
4饮用水水源保护区图形标
HJ/T433-2008

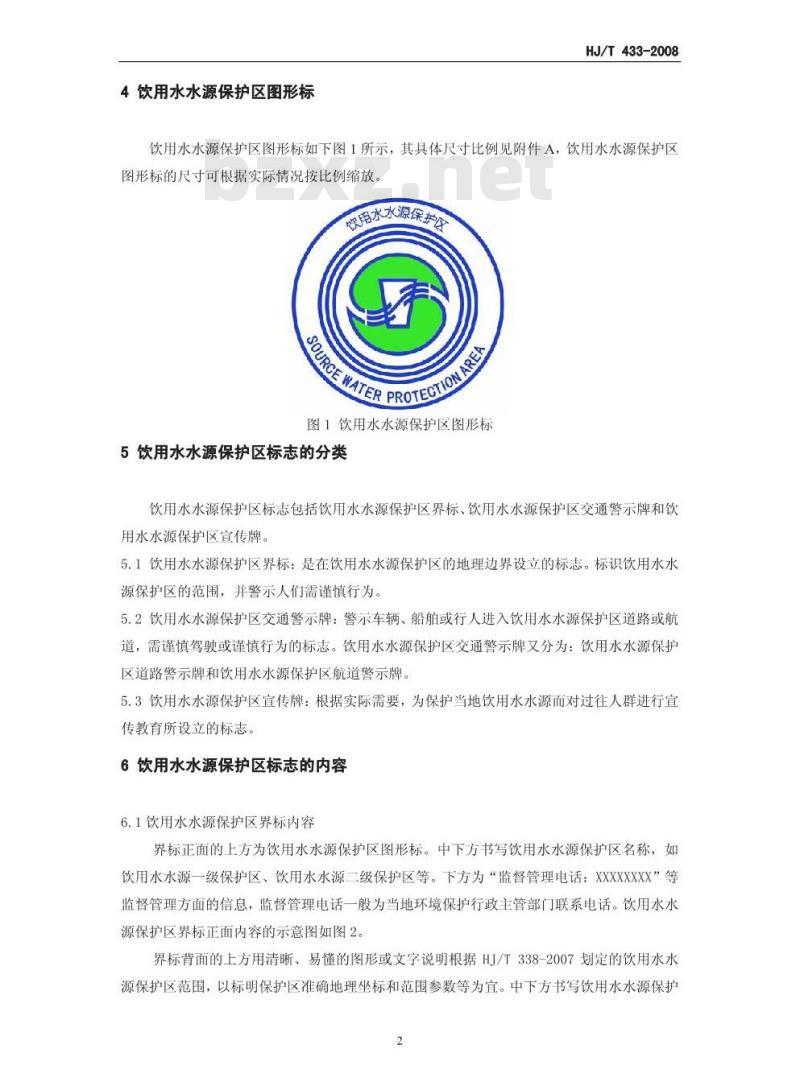

饮用水水源保护区图形标如下图1所示，其具体尺寸比例见附件A，饮用水水源保护区图形标的尺寸可根据实际情况按比例缩放。欢用水水源保护车
WATERPROTECTION
图1饮用水水源保护区图形标
5饮用水水源保护区标志的分类
饮用水水源保护区标志包括饮用水水源保护区界标、饮用水水源保护区交通警示牌和饮用水水源保护区宣传牌。
5.1饮用水水源保护区界标：是在饮用水水源保护区的地理边界设立的标志。标识饮用水水源保护区的范围，并警示人们需谨慎行为。5.2饮用水水源保护区交通警示牌：警示车辆、船舶或行人进入饮用水水源保护区道路或航道，需谨慎驾驶或谨慎行为的标志。饮用水水源保护区交通警示牌又分为：饮用水水源保护区道路警示牌和饮用水水源保护区航道警示牌。5.3饮用水水源保护区宣传牌：根据实际需要，为保护当地饮用水水源而对过往人群进行宣传教育所设立的标志。
6饮用水水源保护区标志的内容
6.1饮用水水源保护区界标内容
界标正面的上方为饮用水水源保护区图形标。中下方书写饮用水水源保护区名称，如饮用水水源一级保护区、饮用水水源二级保护区等。下方为“监督管理电话：XXXXXXXX”等监督管理方面的信息，监督管理电话一般为当地环境保护行政主管部门联系电话。饮用水水源保护区界标正面内容的示意图如图2。界标背面的上方用清晰、易懂的图形或文字说明根据HJ/T338-2007划定的饮用水水源保护区范围，以标明保护区准确地理座标和范围参数等为宜。中下方书写饮用水水源保护2
HJ/T433-2008
区具体的管理要求，可引用《中华人民共和国水污染防治法》以及其它有关法律法规中关于饮用水水源保护区的条款和内容。最下方靠右处书写“XX政府XX年设立”字样。饮用水水源保护区界标背面内容的示意图如图3。饮用水水深护区光用示意园
TERPROTECTRO
在饮用水张源一级保护区闪必须速守下列#饮用水水源
级保护区
监督管理电话：12345678
图2饮用水水源保护区界标正面示意图6.2饮用水水源保护区交通警示牌内容6.2.1饮用水水源保护区道路警示牌时
的强设方目
设能初保书
已连战购
供水设询
三被以上人
拉除业者养团
其他可能污染饮月水水体的活动平钧寸
XX政府XXXX年设立
图3饮用水水源保护区界标背面示意图道路警示牌采用《道路交通标志和标线》（GB5768）中告示牌的形式。左边为饮用水水源保护区图形标，右边书写“您已进入XX饮用水水源X级保护区全长XX公里”或“您已进入XX饮用水水源X级保护区从XX至XX”，提示过往车辆及行人谨慎驾驶或行为。在般道路采用蓝色底色，在高速公路采用绿色底色。在道路警示牌的下方可配合使用道路交通标志中的禁令标志或其他安全标志。饮用水水源保护区道路警示牌示意图如图4，图5所示。您已进入XX饮用水水源
X级保护区
ERPROTE
全长XX公里
图4饮用水水源保护区道路警示牌示意图（一般道路）全品伙伴网ht
anfaocm
您已进入×X饮用水水源
X级保护区
全长XX公里
图5饮用水水源保护区道路警示牌示意图（高速公路）HJ/T433-2008
在驶离饮用水水源保护区的路侧，可设立驶离告示牌，示意图如图6，图7。通
您已驶离XX饮用水水源
X级保护区
感谢您的谨慎驾驶
图6驶离饮用水水源保护区道路告示牌示意图（一般道路）您已驶离XX饮用水水源
X级保护区
ERPROTES
感谢您的谨慎驾驶wwW.bzxz.Net
图7驶离饮用水水源保护区道路告示牌示意图（高速公路）6.2.2饮用水水源保护区航道警示牌航道警示牌采用《内河助航标志》（GB5863）中“专用标志”中“专用标”的形式。航道警示牌的设立位置参照《内河助航标志》的有关要求执行。饮用水水源保护区航道警示牌上方为饮用水水源保护区图形标，下方书写“您已进入XX饮用水水源X级保护区全长XX公里”或“您已进入XX饮用水水源X级保护区从XX
至x”，以提示过往船舶谨慎行驶，并告知在饮用水水源保护区范围内的行驶距离。饮用水水源一级保护区，还可增设有关警示牌，书写“禁止船舶停靠”等有关法规规定的内容。
饮用水水源保护区航道警示牌如图8、图9。4
