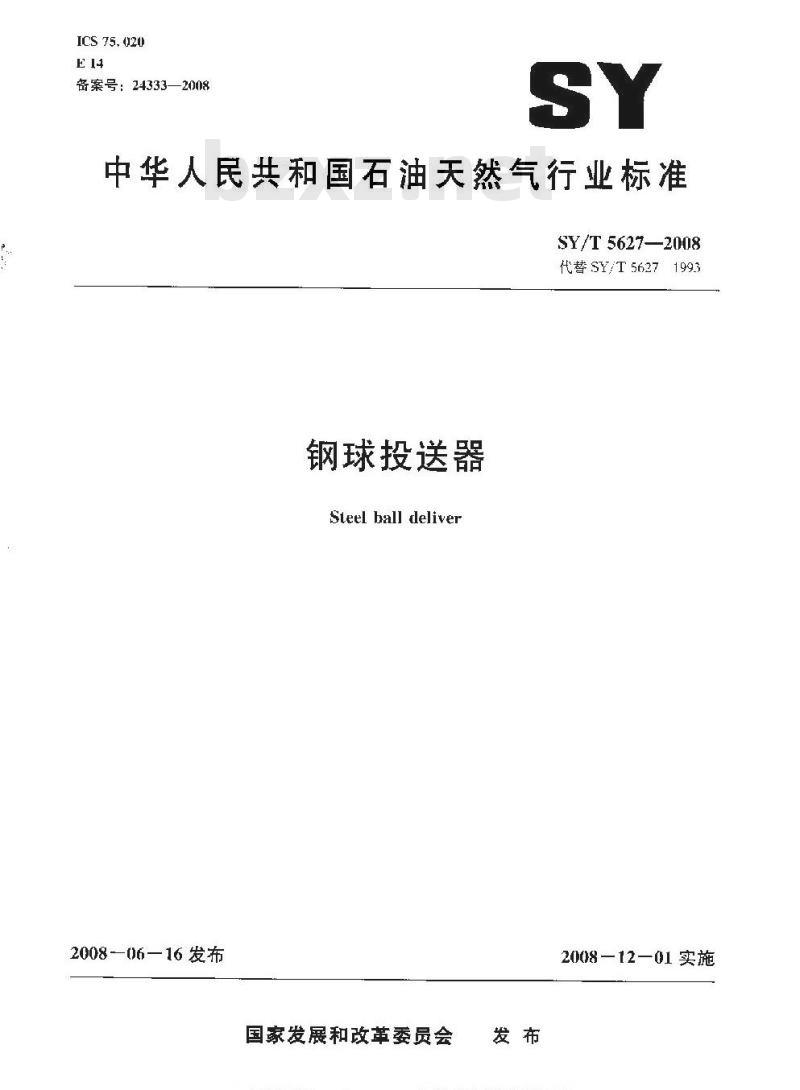

【石油天然气行业标准(SY)】 钢球投送器

ICS 75, 020
备案号：24333—2008
中华人民共和国石油天然气行业标准SY/T 5627—2008
代替SY/T 56271993
钢球投送器
Steel ball deliver
2008—06—16发布
国家发展和改革委员会
2008—12—01实施

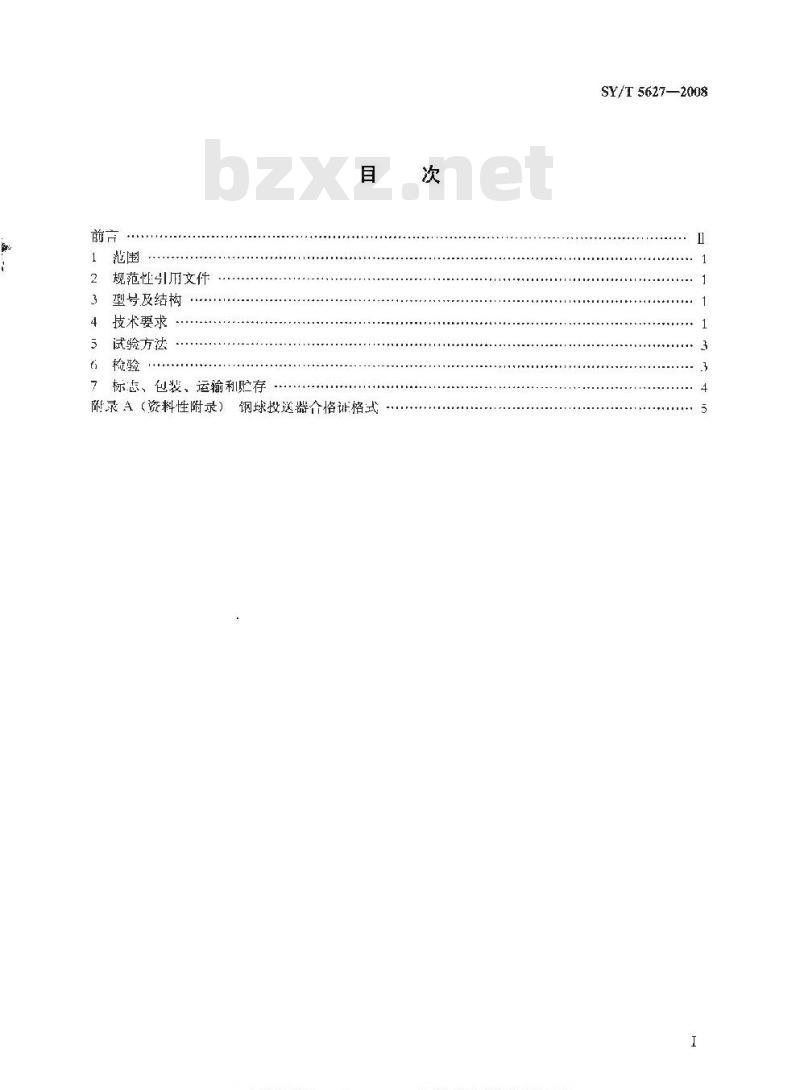

规范性引用文件
型号及结构
4技术要求
试验方法
标志、包装、运输利贮存
附录A（资料性附录）钢球投送需介格证格式次
SY/T 5627—2008
SY/T 5627—2018

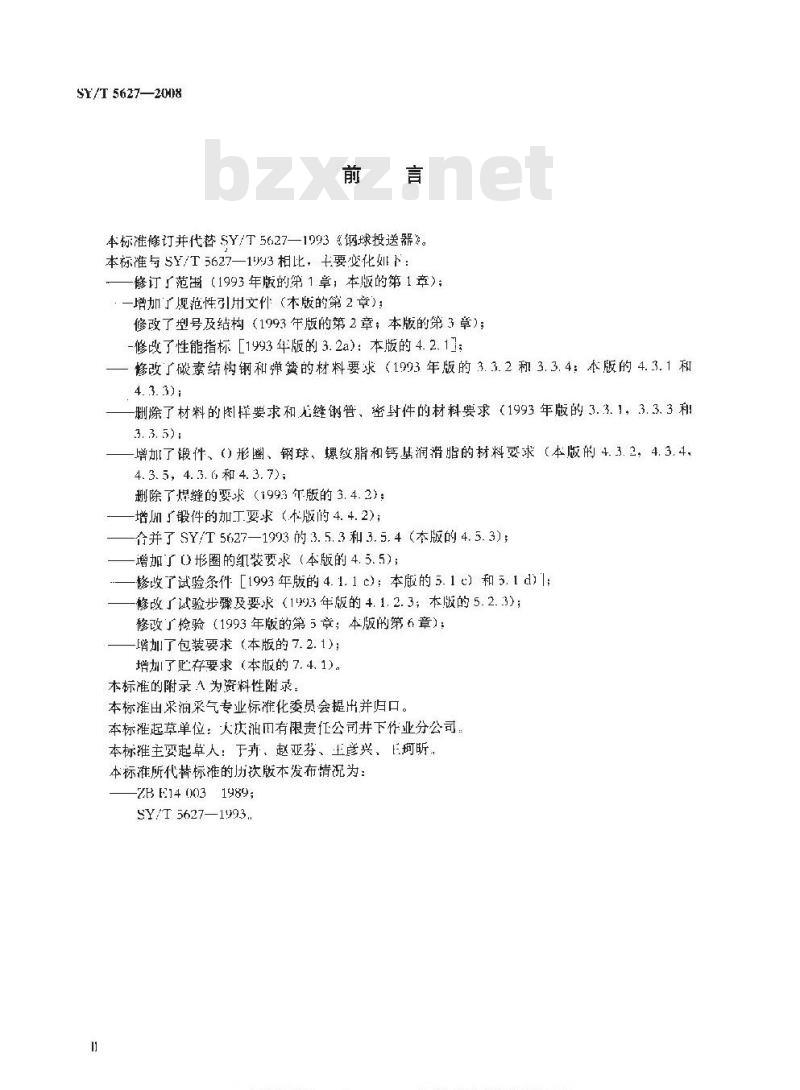

本标准修订并代替SY/T5627—1993《钢球投送器》。本标准与SY/T5627—193相比，卡要变化如下：修订了范出（1993年版的第1章，本版的第1章）；：一增加了规范性引用文件（本版的第2章）：修改了型号及结构（1993年版的第2章；本版的第3章）；-修改了性能指标［1993年版的3.2a)：本版的4.2.17；一修改了碰素结构钢和弹簧的材料要求（1993年版的3.3.2和3.3.4；本版的4.3.1和4.3.3);
一删除了材料的1样要求和无缝钢管、密射件的材料要求（1993年版的3.3.1，3.3.3和3. 3.5):
增加了锻件、（形圈、钢球、螺纹脂和钙基润滑脂的材料耍求（本版的4.3.2，4.3.44. 3. 5,4. 3. 6 和 4. 3. 7);删除了焊缝的要求（1993年版的3.4.2)；增加了锻件的加工要求（版的4.4.2)；个并了SY/T5627—1993的3.5.3和3.5.4（本版的4.5.3)；增加了0形圈的红装要求（本版的4.5.5）；修收了试验条件［1993年版的4.1.1c】：本版的5.1】和5.1d】1：修改了减验步骤及要求（1993年版的4.1.2.3；本版的5.2.3）；修改厂捡验（1993年版的第5章；本版的第6章）；增加了包装要求（本版的7.2.1）；增加了贮存要求（本版的7.4.1）。本标准的附录A为资料性附录，
本标准出采润采气专业标准化委员会提出并归口。本标准起草单位：大庆油旧有限责任公司井下作业分公司：本标雅主要起草人：于卉，赵亚芬、主彦兴、E珂昕，本标准所代替标准的历次版本发布情况为：ZBE14 0031989;
SY/T 5627—1393.

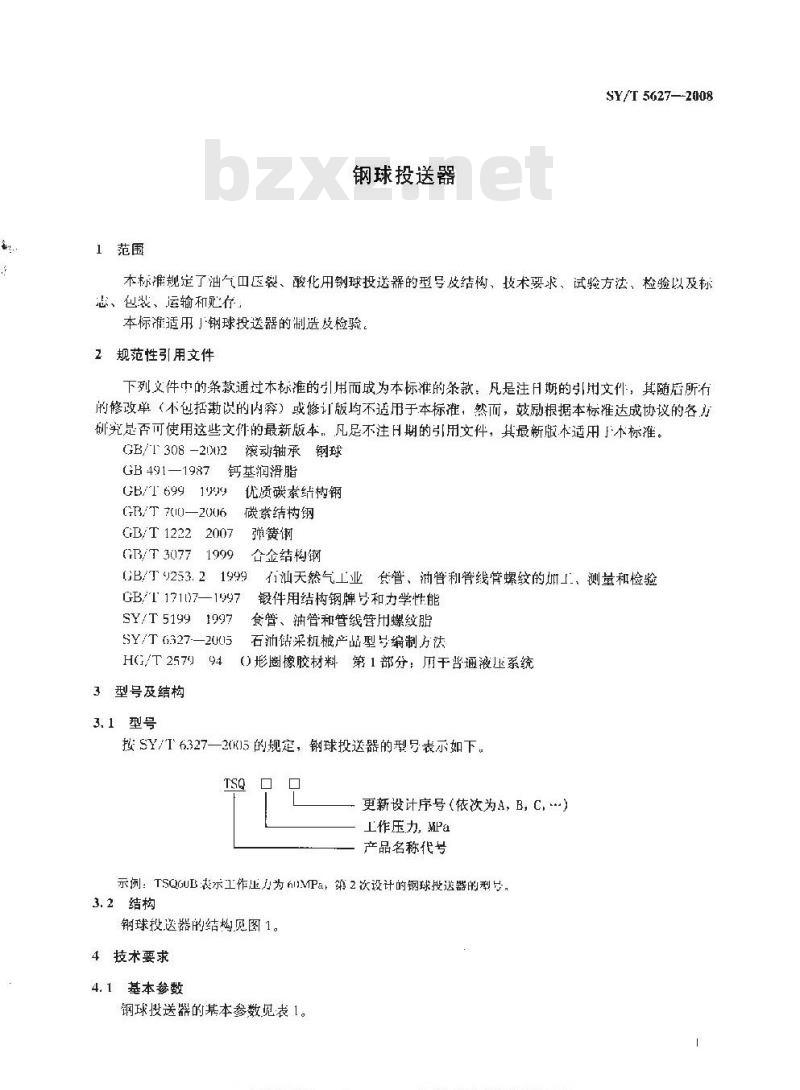

1范围
钢球投送器
SY/T 5627--2008
本标推规定了油气日医裂、酸化用钢球投送器的型号结构、技术要求、试验方法，检验以及标志、包装、运输和死存，
本标准适用」钢球投送器的制造及检验2规范性引用文件
下列义件中的条款通过本标准的引用而成为本标准的条款：凡是注H期的引用文件，其随后所右的修改单（不包括勤误的内穿）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡足不注H期的引用文件，其最新版本适用于本标准。GB/T 308 -2002
滚动轴承钢球
GB 4911987
钙基润滑脂
GB/T 6991999
GB/T 7(0—2006
GB/T 1222
GB/T 3077
优质碳素结构钢
碳素结构纲
弹簧钢
合金结控钢
GB/T9253.2
GB/T 17107—1997
SY/T 5199
SY/T G327-
—2005
汕天然气上业食管、油管利管线管螺纹的灿工、测量和检验锻件用结构钢牌号和力学性能
食管、油管和管线管用螺纹胎
石油钻采机械产品型号编制方法（形圈像胶材料第1部分：川干普通液压系统HG/T 2579
3型号及结构
3.1型号
按SY/T6327—2(N)5的规定，钢球投送器的型号表示如下，口
更新设计序号（依次为A，B，C，）上作压力，awwW.bzxz.Net
产品名称代号
示例：TSQUL表示工作正力为IMPa，第2次设计的钢球投送器的型号：3.2结构
钢球投送器的结构见图1。
4技术要求
4. 1 基本参数
钢球投送器的基本参数见表1。
SY/T 5627—2008
主体通径
4.2性能指标

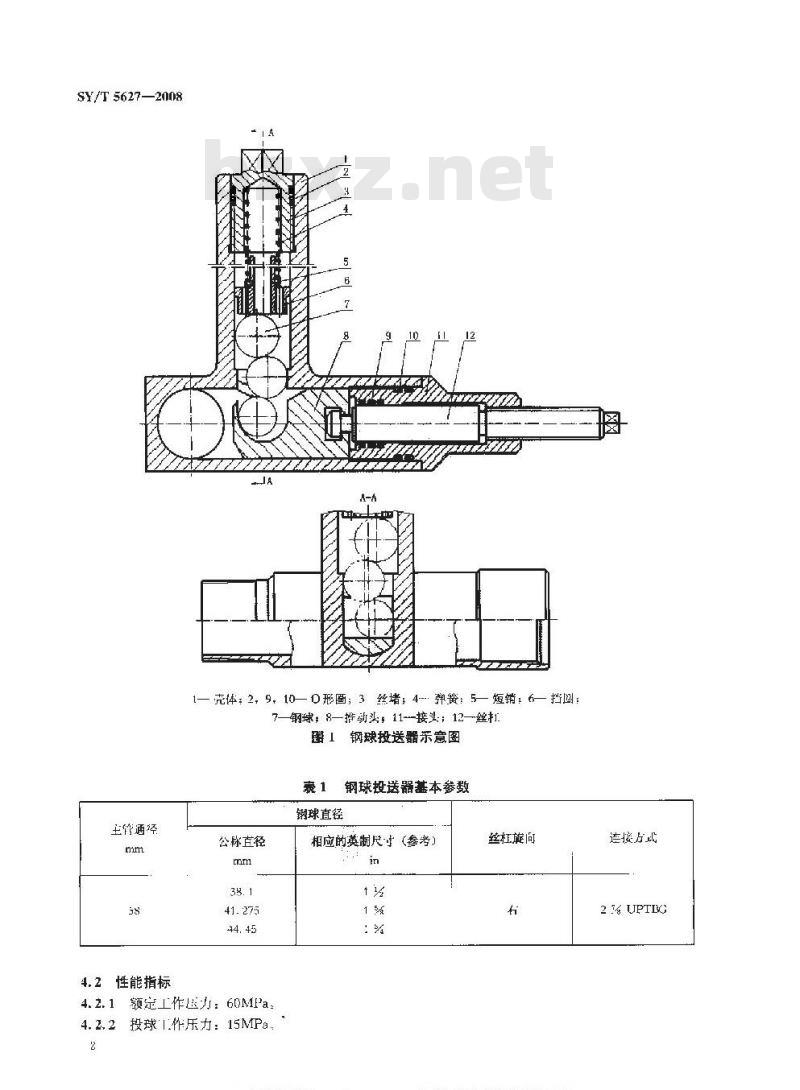

1—壳体；2，9，10—0形圈；3丝堵；4-弹簧：5—短销：6—挡國7—钢球；8—搭动头，11-接头；12一丝打图1钢球投送器亲意图
表1钢球投送器基本参数
钢球直径
公称直径
4.2.1额定工作压力：60MPa：
4.2.2投球1作乐力：15MPa：
相应的美制尺（参考）
丝杠旗向
连接方武
2% UPTBG
4.3材料
SY/T5627—2008
4.3.1加I用的钢材应符合GB/T699--1999，CB/T700-20K和（G13/T3077—1999的规定4.3.2锻件材料应符个GB/T17107-1997的规定：4.3.3弹簧材料应符合GB/T1222—27的规定。4.3.4（)圈的物理性能应符合HG/T2579-94的规定。4.3.5钢球的规格应符合GB/T3(18—2002的规定。螺纹脂应符合SY/T51991997的规定，4.3.6
4.3.7钙基润滑脂应符合GB491-1987的规定。4.4加工
4.4.12:UPTBG按3B/T9253.21999的规定加T。件应进行100%的无损探伤。
4.5组装
纠装钢球授送器用的零部件，应是检验后的合格件。组装前应清除零件上的铁屑和脏物4. 5.2
采用的O形圈成符合HG/T257494的规定。O形图组装后不应有扭打现象，各连接螺纹成涂螺纹脂。
纽装（)形圈时成涂钙基润滑脂
组装后两端螺纹成戴护丝，护帽。5试验方法
5.1试验条件
a）温度：常温。
h）介质：消水。
c）设备及仪表：试下录、压力表。d）I具及配件：管钳、扳手、钢球。5.2试验步骤及要求
5.2.1将纠装合格的钢球按送器壳体内螺纹端连接在试压管载上，将外螺纹端装上丝堵，并使定体投球端处-F垂直方向。
5.2.2首先卸下丝堵，将弹黄连带短销和挡圈同时取出，然后依次装入直径为38.11IL，41.275mr和44.45zm的钢球各一·只，再装入挡圈连带短销和弹簧，最后安装丝堵。5.2.3动试压余，升压至工作压力的1.25倍，稳压5tnin，无漏为合格：5.2.4泄压后重新启动试压泵，升压至15MPa时，用扳手转动丝杠带动推动头：进退应灵活、无卡阻，一-次落球只为台格。
6检验
6.1出厂检验
6.1.1抽样规则
100%对产品进行抽样
6.1.2检验项目
2%U1TB按GB/T9253.2—1999中的规定检验。6. 1. 2. 1
6.1.2.2钢体应无变形，螺纹成尤损伤，弹簧应无批曲，无伤痕，丝杠成尤弯山、无伤痕等缺陷。6.1.2.3承压试验按5.2.3的要求进行。3
SY/T 5627—2008
6.1.3判定规则
6.1.3.1、6.1.2中任何一项捡验不介格：则该套产品为不合格产品，布.1.3.2检验合格的产品附产品合格证。合格证格式参见附录A：6.2型式检验
6.2.1型式检验规定
有下列情况之时，进行型式检验：a）新产品定型鉴定时。
b）产品结构、材料，工艺有重大变化时，c）质量监督部门提出检验要求时：6.2.2抽样规则
按批量的5%抽样，不足40套的样2套。6.2.3检验项目
6.2.3.1外观检验：按61.1.2.2的规定进行6.2.3.2性能检验，按5.2.3和5.2.4的规定进行。6.2.4判定规则
6.2.3中任何一项不合格，则加倍拍检：若再有不合格，则该批产品为不合格产品。7标志，包装、运输和贮存
7.1标志
在钢球投送器壳体丝堵端外圆柱面上标明以下内容；产品型号：
-出厂编号：
」名或」标。
7.2包装
7.2.1钢球投送器短距离运输应采用保扩性包装。7.2.2钢球投送器长距离运输应有包装箱：每箱不超过4套，开相互隔开。7.2.3包装箱内应有使用说明书、产品合格证和装箱清单。7.3运输
包装合格的钢球投送器在运输时，不应磕碰、摔砸，避免H晒、雨淋。7.4贮存
7.4.1钢球投送器应置于工具架上，不应重叠堆放。7. 4. 2
钢球投送器不应接触酸、、盐等腐蚀性物质0形圈的贮存应符合HG/T2579—34中的规定。7.4.3
钢球投送器合格证格式见表A.1
附录A
(资料性附录）
钢球投送器合格证格式
钢球投送器合格证
领定工作法力
单位，
检验员：
试验力
SY/T 5627--2008
