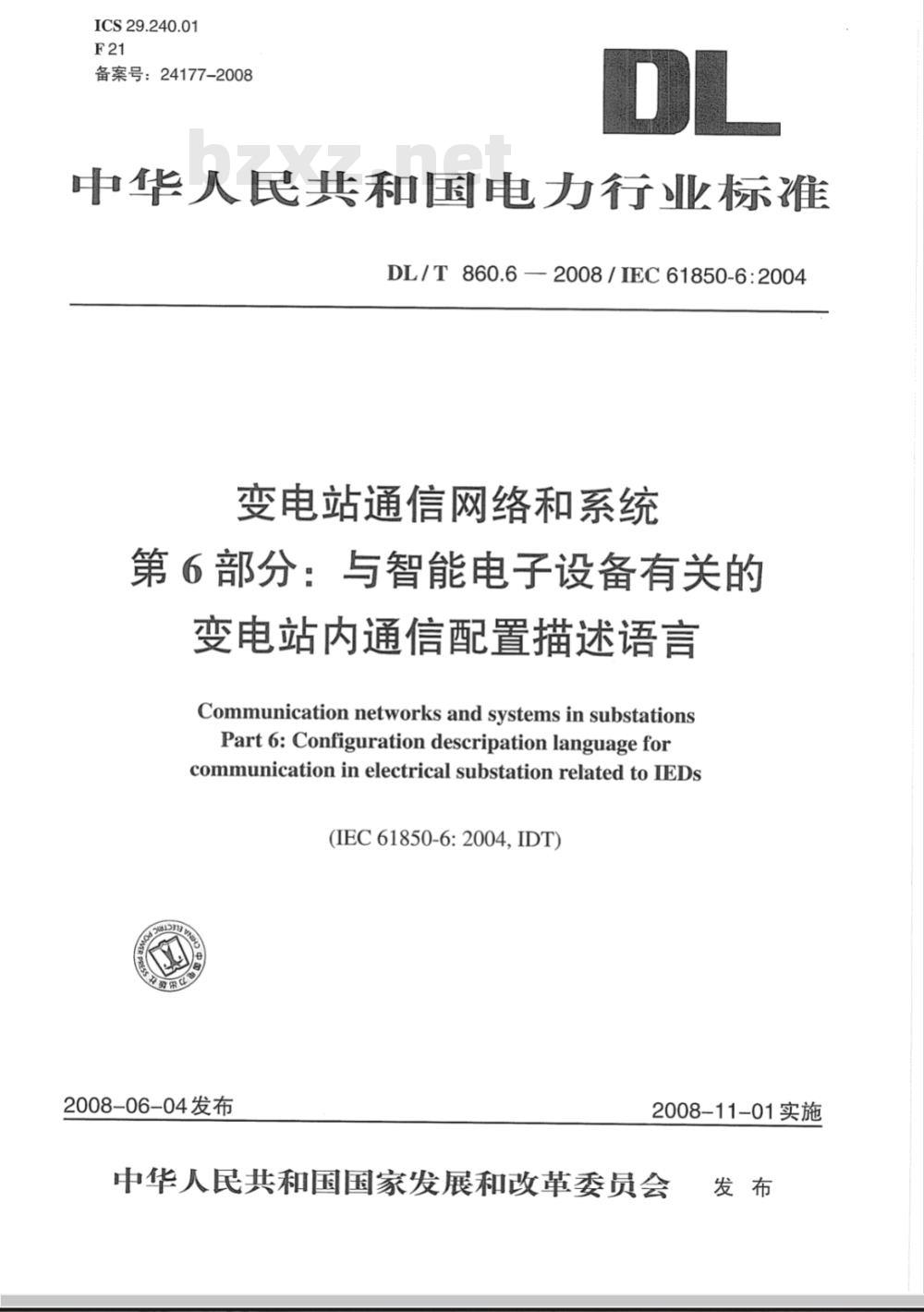

【电力行业标准(DL)】 变电站通信网络和系统 第6部分：与智能电子设备有关的变电站内通信配置描述语言

ICS29.240.01
备案号：24177-2008
中华人民共和国电力行业标准
DL/T860.6—2008/IEC61850-6:2004变电站通信网络和系统
第6部分：与智能电子设备有关的变电站内通信配置描述语言
Communication networks and systems in substationsPart 6: Configuration descripation language forcommunication in electrical substation related to IEDs(IEC61850-6:2004,IDT)
2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布

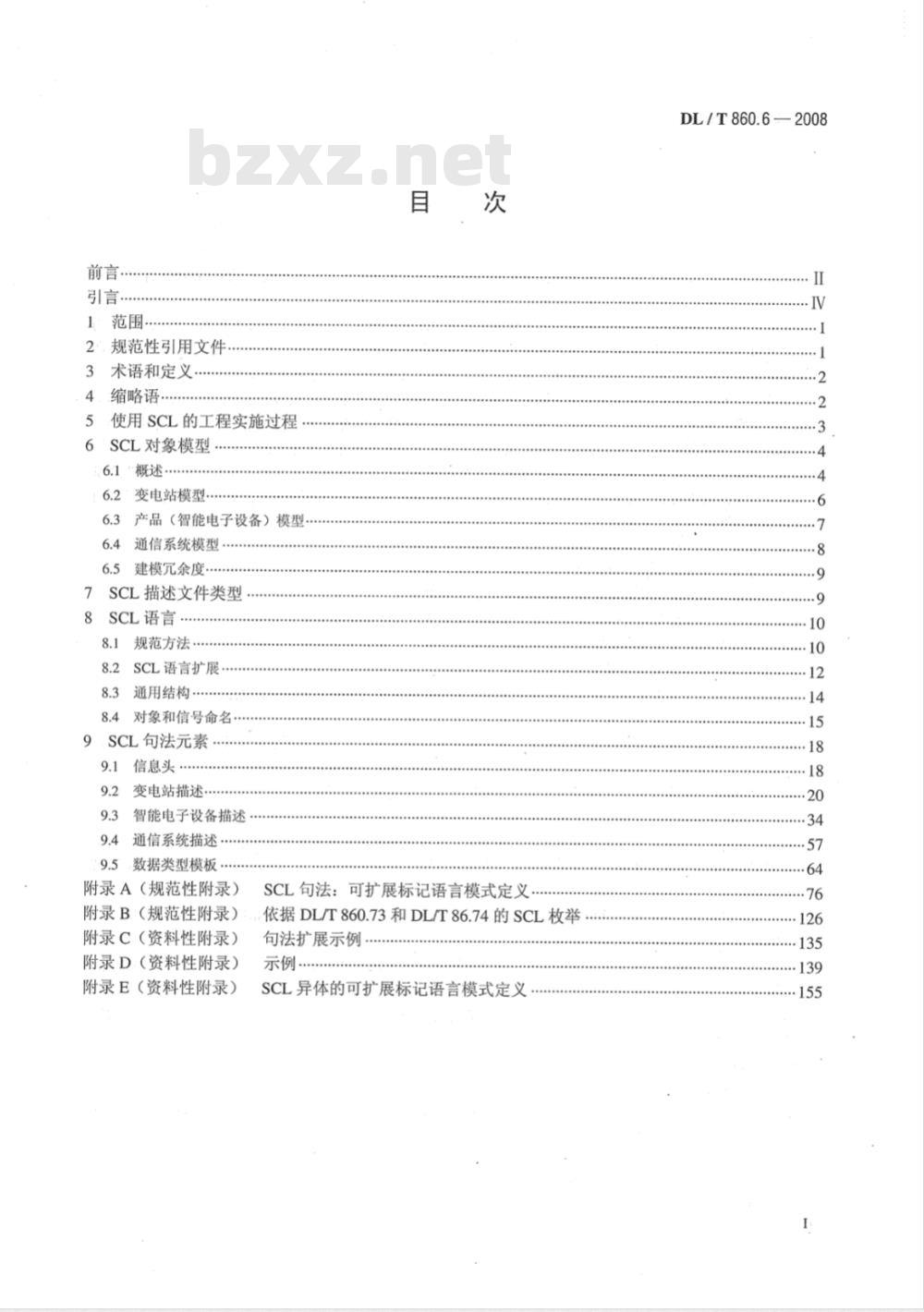

2.规范性引用文件
3术语和定义
缩略语
使用SCL的工程实施过程
SCL对象模型
6.1概述
变电站模型
产品（智能电子设备）模型
通信系统模型
建模穴余度
SCL描述文件类型
SCL语言
8.1规范方法，
SCL语言扩展
通用结构：
对象和信号命名
SCL句法元素
信息头
变电站描述.
智能电子设备描述
9.4通信系统描述：
9.5数据类型模板.
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
SCL句法：可扩展标记语言模式定义：依据DL/T860.73和DL/T86.74的SCL枚举句法扩展示例
示例…
SCL异体的可扩展标记语言模式定义DL/T860.6—2008
DL/T860.6—2008

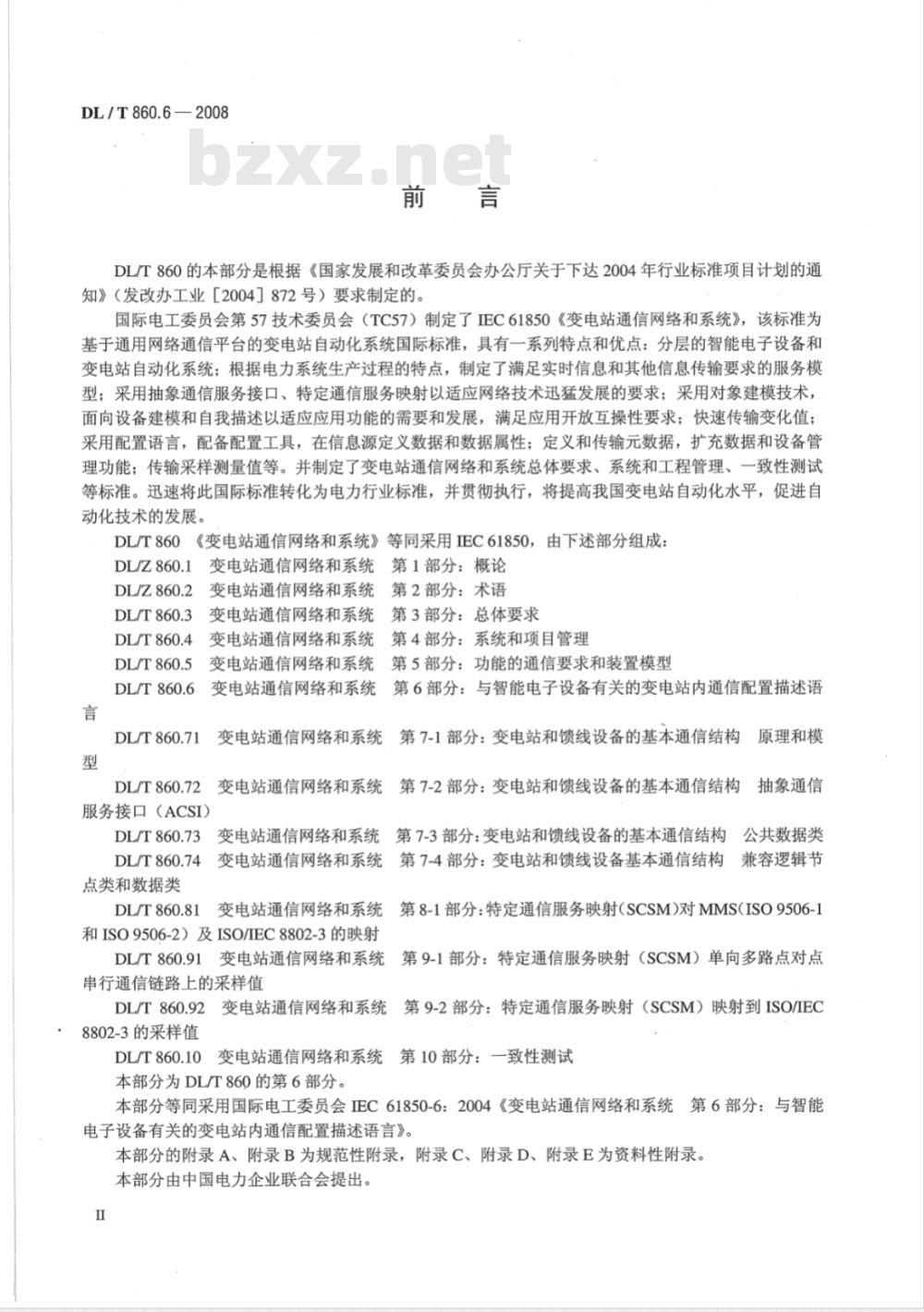

DL/T860的本部分是根据《国家发展和改革委员会办公厅关于下达2004年行业标准项目计划的通知》（发改办工业【2004］872号）要求制定的。国际电工委员会第57技术委员会（TC57）制定了IEC61850《变电站通信网络和系统》，该标准为基于通用网络通信平台的变电站自动化系统国际标准，具有一系列特点和优点：分层的智能电子设备和变电站自动化系统；根据电力系统生产过程的特点，制定了满足实时信息和其他信息传输要求的服务模型；采用抽象通信服务接口、特定通信服务映射以适应网络技术迅猛发展的要求；采用对象建模技术，面向设备建模和自我描述以适应应用功能的需要和发展，满足应用开放互操性要求；快速传输变化值；采用配置语言，配备配置工具，在信息源定义数据和数据属性；定义和传输元数据，扩充数据和设备管理功能；传输采样测量值等。并制定了变电站通信网络和系统总体要求、系统和工程管理、一致性测试等标准。迅速将此国际标准转化为电力行业标准，并贯彻执行，将提高我国变电站自动化水平，促进自动化技术的发展。
DL/T860《变电站通信网络和系统》等同采用IEC61850，由下述部分组成：DL/Z860.1
变电站通信网络和系统第1部分：概论第2部分：术语
DL/Z860.2
变电站通信网络和系统
DL/T860.3
DL/T860.4
DL/T860.5
DL/T860.6
DL/T860.71
DL/T860.72
第3部分：总体要求bzxZ.net
变电站通信网络和系统
变电站通信网络和系统
第4部分：系统和项目管理
变电站通信网络和系统
变电站通信网络和系统
第5部分：功能的通信要求和装置模型第6部分：与智能电子设备有关的变电站内通信配置描述语第7-1部分：变电站和馈线设备的基本通信结构变电站通信网络和系统
原理和模
变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）
DL/T860.73变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构公共数据类DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备基本通信结构兼容逻辑节点类和数据类
DL/T860.81变电站通信网络和系统第8-1部分：特定通信服务映射（SCSM)对MMS(ISO9506-1和ISO9506-2）及ISO/IEC8802-3的映射变电站通信网络和系统第9-1部分：特定通信服务映射（SCSM）单向多路点对点DL/T860.91
串行通信链路上的采样值
DL/T860.92变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM）映射到ISO/IEC8802-3的采样值
DL/T860.10变电站通信网络和系统第10部分：一致性测试本部分为DL/T860的第6部分。
本部分等同采用国际电工委员会IEC61850-6：2004《变电站通信网络和系统第6部分：与智能电子设备有关的变电站内通信配置描述语言》。本部分的附录A、附录B为规范性附录，附录C、附录D、附录E为资料性附录。本部分由中国电力企业联合会提出。I

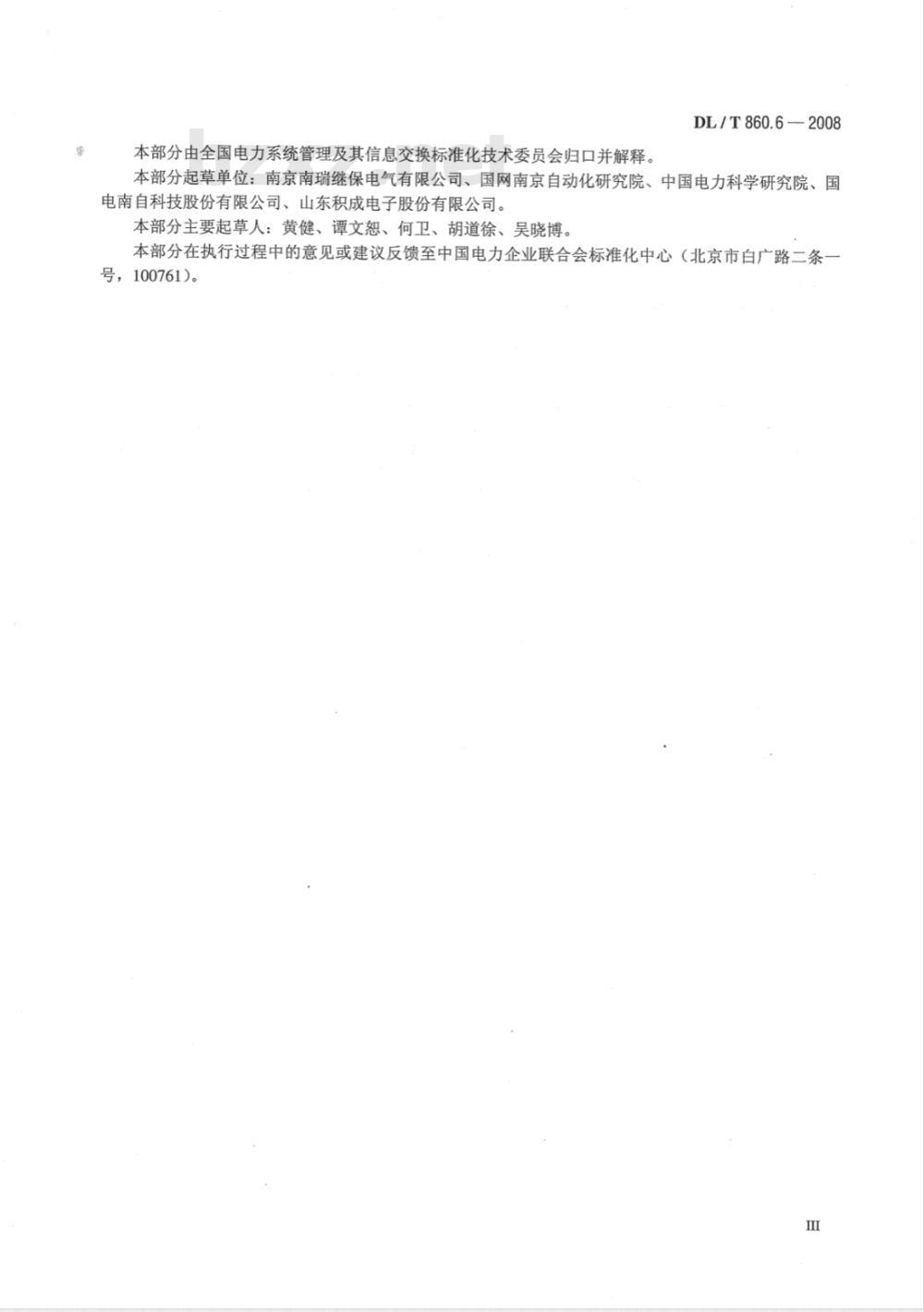

本部分由全国电力系统管理及其信息交换标准化技术委员会归口并解释。DL/T860.62008
本部分起草单位：南京南瑞继保电气有限公司、国网南京自动化研究院、中国电力科学研究院、国电南自科技股份有限公司、山东积成电子股份有限公司。本部分主要起草人：黄健、谭文、何卫、胡道徐、吴晓博。本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761)。
DL./T860.62008
DL/T860的本部分规定了用于变电站智能电子设备配置的描述语言。该语言称作为变电站配置描述语言（SCL），适用于描述按照DL/T860.5和DL/T860.7x标准实现的智能电子设备配置和通信系统，规范描述变电站自动化系统和变电站（开关场）间关系。在应用层，变电站配置描述语言能够描述开关场拓扑本身及开关场结构与配置于智能电子设备中的变电自动化系统功能（逻辑节点）的关系。变电站配置描述语言允许将智能电子设备配置的描述传递给通信和应用系统管理工具，也可以某种兼容的方式，将整个系统的配置描述返传给智能电子设备的配置工具。主要目的就是使通信系统配置数据可在智能电子设备配置工具和不同制造商提供的系统配置工具之间相互交换。有关将DL/T860.7x部分映射到特定通信栈的DL/T860.8x部分和DL/T860.9x部分，根据需要，可添加部分内容或对必须使用的对象数值加以约束的方法，扩展上述定义。IV
变电站通信网络和系统
DL/T860.6—2008
第6部分：与智能电子设备有关的变电站内通信配置描述语言1范围
DL/T860的本部分规定了描述有关传送智能电子设备配置和参数、通信系统配置、开关场（功能）结构及它们之间关系信息的文件格式。规定该文件格式的主要目的是：以某种兼容的方式交换智能电子设备能力描述，以及在不同广家提供的智能电子设备工程实施工具和系统工程实施工具间交换变电站自动化系统描述。
本部分规定的语言称为变电站配置描述语言（SCL)。在变电站配置描述语言中，智能电子设备和通信系统模型与本标准第5和第7-x部分一致。在本部分某些章节中，将对特定通信服务映射SCSM具体扩展或使用规则出规定。
变电站配置描速调基于可扩展标记语言（ExtensibleMarkupLanguageXML）1.0版。本部分既不规定使用该语言的个别实现或产品，也不约束实体实现的方法和计算机系统内接口。尽管配置数据下载格G可作为配置数据的一部分，但本部分对配置数据下载到智能电子设备中的格式未作规定。
2规范性引用文塑
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些女样的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。数电站通信网络和系统第2部分：术语（DL/Z860.2-2006，IEC:61850-2：2003，DL/Z860.2
DL/T860.5·变电站通信网络和系统第5部分：功能的通信要求和装置模型（DL/T860.5—2006，IEC61850-5：2003，IDT
DL/T860.71·变电站通信网络和系统·第7-1部分：变电站和馈线设备的基本通信结构型（DL/T860.71--2006，IEC61850-7-1:2003，IDT)变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构DL/T860.723
服务接口（ACSI）（DL/T860.72—2004，IEC6T850-7-2：2003，IDT）DL/T860.73变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构类（DL/T860.73—2004，IEC61850-7-3:2003，IDT)原理和模
抽象通信
公共数据
DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容逻辑
节点类和数据类（DL/T860.74—2006，IEC61850-7-4：2003，IDT）DL/T860.81变电站通信网络和系统第8-1部分：特定通信服务映射(SCSM)对MMS(ISO9506-1和ISO9506-2）及ISO/IEC8802-3的映射（DL/T860.81—2006，IEC61850-8-1：2004，IDT）DL/T860.91变电站通信网络和系统第9-1部分：特定通信服务映射（SCSM）单向多路点对点串行通信链路上的采样值（DL/T860.91-2006，IEC61850-9-1：2003，IDT）DL/T860.92变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM）映射到ISO/IEC8802-3的采样值（DL/T860.92—2006，IEC61850-9-2:2004，IDT）GB/T5094.12002工业系统、装置与设备以及工业产品结构原则与参照代号第1部分：基本规
DL/T860.6—2008
则（IEC61346-1：1996，IDT)
GB/T5094.2一2003工业系统、装置与设备以及工业产品结构原则与参照代号第2部分：项目的分类与分类码（IEC61346-2：2000，IDT）ISO/IEC 8859-1, Information technology-8-bit single-byte coded graphic character sets-Part l: Latinalphabet No. 1
Extensible Markup Language (XML)1.0, W3C, available at
NamespacesinXML,W3C,availableatXMLSchemaPart0:Primer,W3C,availableat
XMLSchemaPart1:Structures,W3C,availableat
XML Schema Part 2:Datatypes,W3C,available at
RFC1952,GZIPfileformatspecificationversion 4.3,RFC,available atRFC 2045, Multipurpose Internet Mail Extensions (MIME) Part One: Format of Internet Message Bodies,RFC,availableat3术语和定义
DL/Z860.2所定义的术语适用于本部分。4缩略语
一般，DL/Z860.2中定义的术语和缩写适用于本部分。下列缩写或本部分专用，或对理解本部分内容有帮助，为便利，在此重复。BDA
LDInst
LNInst
BaiscDataAttribute,
that is not structured
非结构化的基本数据属性
CommonInformationModelforenergymanagementapplications能量管理应用的公共信息模型
Instantiated Data Attribute
实例化数据属性
DatainIEC61850-7-2，Dataobjectclassorinstance，dependingoncontext.DL/T860-7-2中数据、数据对象类或实例，取决于上下文
InstantiatedDataObject(DATA)实例化数据对象
用于XML文档的文档类型定义
DocumentTypeDefinitionforanXMLdocumentIdentifier
Intelligent Electronic DeviceInstantiated LogicalDevice
InstantiatedLogical Node
Multicast Sampled Value
IDforMSV（MulticastSampledValue）Report Control Block
SubstationConfigurationdescriptionLanguage标识符
智能电子设备
实例化逻辑设备
实例化逻辑节点
多播采样值
多播采样值标识
报告控制块
变电站配置描述语言
InstantiatedSubDATA;middlenamepartofastructuredDATAname实例化SubDATA；结构化DATA名称的中间名称部分
Unified modeling Language according to http: //www.omg.org/umlUML
DL/T860.6—2008
符合http：//www.omg.org/uml的统一建模语言
UniversalResourceIdentifien
IDforUSV:(UnicastSampledValue)XML
Extensible Markup Language
5使用SCL的工程实施过程
通用资源标识
单播采样值标识
扩展标记语言
变电站自动化系统工程实施或从为开关场部分配置具有预配置功能的装置、选定产品或确定功能开始；或先进行过程功能的设计，而后再基于装置可用功能和其配置能力，向各个物理装置分配功能。常常，更愿意混合采用这两种方式。如线路间隔这类典型的过程部分，就是预工程化的，而后，在常常需要这样过程功能范围内，使用这样的配置。对于SCL，这意味着其必须能够描述：1）系统规范。依据电气接线图以及电气接线各部分及设备的逻辑节点布置，说明所需要的功能。有固定数量逻辑节点但没有与具体过程绑定的预配置智能电子设备。该智能电子设备可仅关联2）
非常通用的过程功能部分。
用于一定结构的过程部分，具有预配置语义的预配置智能电子设备。如双母线采用气体绝缘组3）月
合电器的线路。
全部智能电子设备的完整过程配置。这些智能电子设备已与各个过程功能和一次设备绑定。对4）全
所有可能客户，通过访问点连接和子网中可能访问路径增强这个配置。5）同4)。但，增加全部预定义的关联及数据层逻辑节点间客户服务器连接。若智能电子设备不能动态建立关联或报告连接，才需要预先建立关联（在客户端或服务器端）。最后一种情况是完整的一种情况。情况4）和5）是变电站自动化系统工程实施的结果；情况1）是将某一功能规范加入到变电站实施中；情况2）和3）是智能化电子装置的预工程化后的可能结果。本标准中定义的SCL范围明确限于下列目标：a）变电站自动化系统功能规范【上述第1）项]。b）智能电子设备能力描述［上述第2)、3）项]。c）系统描述［上述第4)、5）项]。上述目标应以标准化的方式，支持系统设计、通信工程实施以及装置工程工具便捷地描述工程化系统通信。
为达到这一目的，规定了描述智能电子设备及其通信连接、配置到开关场的模型，以及在工程工具间交换的文件中表达上述模型的标准化方法。所产生的对象模型也可作为其他工程实施任务的基础，但可能要附加某些条件。因此并由于SCSM的额外需要，本标准将本标准定义的语言（SCL）视作核心模型，且针对SCSM和其他（工程实施）目的，规定了以标准化方法扩展这一核心模型的方法。图1说明SCL数据交换在上述工程实施过程中的用法。虚线以上灰色阴影框表示这里使用SCL文件。图中“IED能力”对应上述情况2）和3）的结果；“系统规范”对应上述情况1)；“与主接线、预配置报告、……关联等”对应上述情况4）和5）结果。智能电子设备配置器是制造商专用工具。该工具应能导入/导出按照本部分定义的文件，提供智能电子设备具体设定参数，生成智能电子设备具体配置文件，即，将智能电子设备的配置下载到智能电子设备。如果智能电子设备满足下述条件，应仅认为该智能电子设备在DL860系列标准意义上兼容：a）配有描述该智能电子设备能力的SCL文件，或配有可从智能电子设备中产生该文件的工具；b）可直接使用系统SCL文件设置智能电子设备通信配置。就设置而言，这在智能电子设备中完全可能（即，至少需要地址）；或配有工具，能够导入系统SCL文件，为智能电子设备设置这3
DL/T860.6—2008
些参数。
系统配置器是智能电子设备独立的系统层工具。它应能够导入/导出按照本标准定义的配置文件。它应能按照系统层工程实施的需要，从数个智能电子设备中导入配置文件，也可由配置工程师使用，增加由不同智能电子设备所共享的系统信息。而后，系统配置器产生由本标准规定的变电站相关配置文件。此配置文件可作为系统相关智能电子设备配置反馈给智能电子设备配置器。系统配置器也宜能够读入系统规范文件，例如作为启动系统工程实施基础，或与同一变电站已工程实施系统进行比较。IED能力
(LN,DO, -)
工作场地
工程实施环境
文件传输
文件传输
系统配置器
系统规范
(主接线、LNs、
与主接线、预配
置报告关联
配置器
用DL/T860服务进行
文件传输和参数化
变电文
图1配置过程信息流参考模型
图1中虚线以下部分表示智能电子设备配置器产生的配置数据传送给智能电子设备的方法。这些方法是：
本地文件传输。通过就地连到智能电子设备的工程实施工作站进行文件传输。这种文件传输方a）
法超出本标准的范围。
远方文件传输。例，采用DL/T860.72标准中的文件传输方法。文件格式在本标准内未规定，b）
使用SCL语言自然是一种可能的选择。访问服务。访问符合DL/T860.72标准定义的参数和配置数据。这种情况下，应采用DL/T860c）
标准第7部分规定的标准化方法。注：在上述SCL描述的工程化实施过程中，工程师所用具体软件工具的任何详细内容不在本标准范围内规定。上文介绍的系统配置器和智能电子设备配置器也只是概念性工具，用以说明不同的SCL文件在不同的工程化过程中的使用。制造商完全可以不受限制地寻找一种最佳的方法，通过特定软件工具为工程师提供支持。不受限制也是这样一种方式：使用SCL如上描述工程化过程的软件工具存储与智能电子设备和变电站自动化系统有关且不属于DL860，制造商私有的内部参数（如，逻辑数据与印刷电路板插头出线的关系），及如何将这些参数与DL860数据模型关联。
6SCL对象模型
6.1概述
SCL在其范畴内，描述如下模型：a）一次系统结构。描述使用哪些一次设备功能，一次设备怎样连接。这将遵循GB/T5094.1构造方法，按照变电站自动化功能命名所涵盖的全部开关设备。通信系统。描述智能电子设备在哪些通信访问点（通信端口）处连到子网或网络。b）
c）应用层通信。描述数据怎样分组形成发送数据集；智能电子设备怎样起动发送，选择何种服务；需要从其他智能电子设备处取得哪些数据。每一个智能电子设备。描述每一个智能电子设备配置了哪些逻辑设备；每一个逻辑设备有哪些d)
DL/T860.6—2008
逻辑节点，这些逻辑节点属于哪类，何种类型；报告和数据内容、可得到的关联（预配置），哪些数据应登录。
实例化逻辑节点类型规定。按DL/T860第7部分定义的逻辑节点具有必备、可选、用户定义e）
的DATA（此处，缩写为DO）及可选服务。因而，这些逻辑节点未实例化。在本部分中，实例化的LNTypes和DOTypes规定为模板，含有实际可用的DO和服务。f）实例化逻辑节点与宿主智能电子设备的关系及与开关场部分（功能）的关系。SCL允许用户定义的DO规范作为标准逻辑节点类以及遵循DL/T860.74部分规则的用户定义逻辑节点扩展。这表示在逻辑节点类型中应规定合适名称空间属性，名称空间值应出现在SCL文件中。SCL文件用连续的形式、标准化句法描述模型实例，但是它的语义只有通过引用模型本身才能完全理解，也就是说，与句法无关。本章使用UML符号标记法概述模型。下一章节规定如何用SCL规范描述模型实例。
图2含有UML对象模型。注意：就建模意义而言，该模型并不完整，即没有显现任何可能从所用类中派生出来的超类，无属性等。这个模型局限于那些在SCL实例文件内所用的具体对象类型，及在有关变电站部分中用于功能命名的具体对象类型。该模型不含有数据（DO）以下层次，这些层次在DL/T860.72部分中构造定义，其SCL描述在DataTypeTemplates段落中规定。ctional/substation structurene
Product/IED structure
iaaton
Equipment
ConnectivityNode
Clicntaccess point
AccessPoin
Subnetwork
对象模型有三个基本部分：
Server
图2SCL对象模型
Subdevice
LDevice
Substation（变电站）。该部分根据GB/T5094.1标准，从功能的角度描述开关场的设备（过程a）
装置）、电气接线连接（拓扑）、设备和功能命名。b）Product（产品）。与变电站自动化产品相关的对象如智能电子设备、逻辑节点实现等。Communication（通信）。与通信相关的对象类型，如子网、通信访问点，描述有关智能电子设c）
备间的连接，作为客户和服务器逻辑节点间的通信路由基础。此外，逻辑节点类型模板部分允许以面向类型（可重用）方式规定哪些数据和属性在智能电子设备中实际存在。所规定的逻辑节点类型是逻辑节点数据的一个实例化模板。SCL中包含的模型更多详细内容，如逻辑节点内结构在DL/T860的第7-x部分中描述。变电站和产品部分本身形成分层，用于命名，并可依据GB/T5094（所有部分）映射到功能和产品结构中。通信模型部分仅含有智能电子设备与子网的通信连接关系、子网间借助于智能电子设备处的路由器通信连接的关系以及用于时间同步的主时钟在子网中位置。这里未考虑网关的建模。DL/T860服务5
