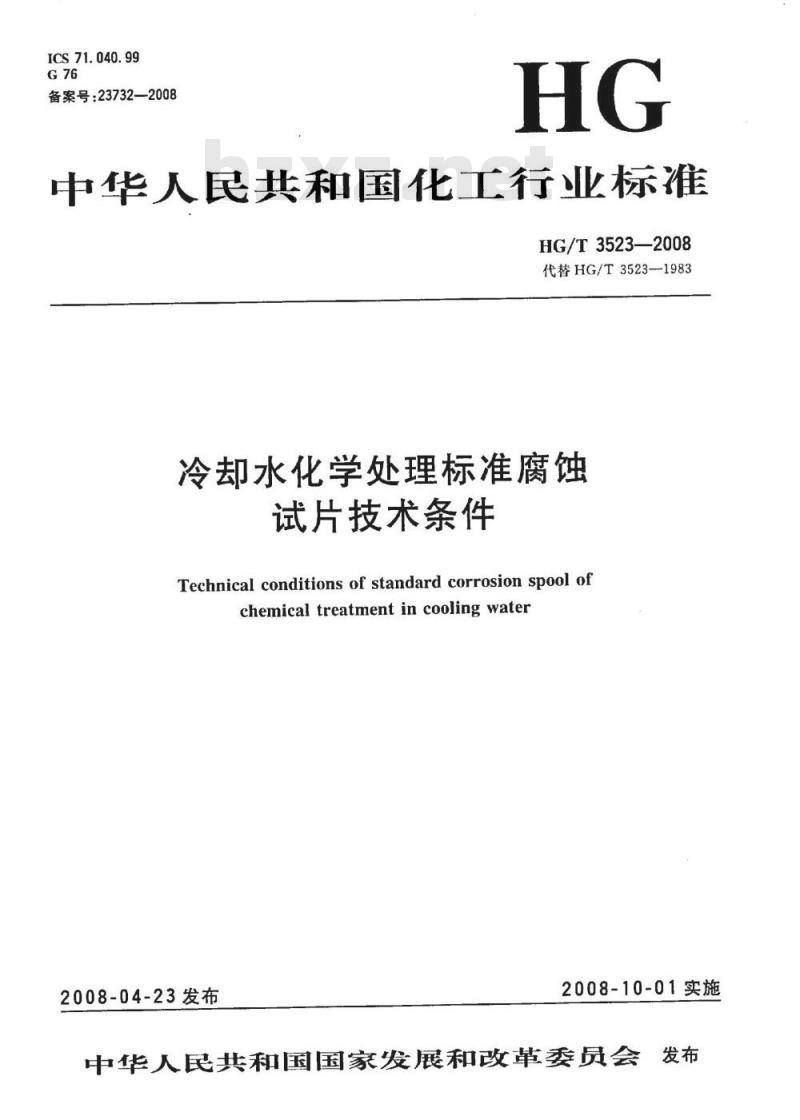

【化工行业标准(HG)】 冷却水化学处理标准腐蚀试片技术条件

ICS71.040.99
备案号：23732—2008
中华人民共和国化工行业标准
HG/T3523—2008
代替HG/T3523—1983
冷却水化学处理标准腐蚀
试片技术条件
Technical conditions of standard corrosion spool ofchemical treatment in cooling water2008-04-23发布
2008-10-01实施

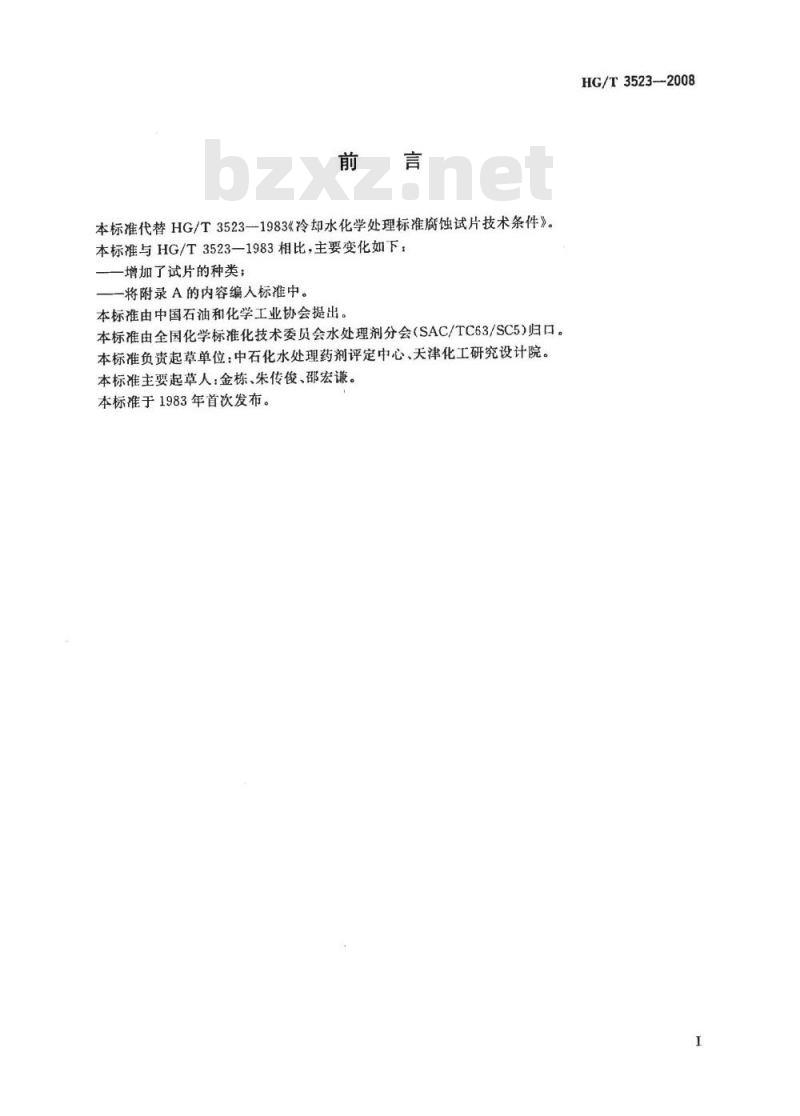

中华人民共和国国家发展和改革委员会发布前言
本标准代替HG/T3523-1983《冷却水化学处理标准腐蚀试片技术条件》。本标准与HG/T3523—1983相比，主要变化如下：-增加了试片的种类；
一将附录A的内容编入标准中。
本标准由中国石油和化学工业协会提出。本标准由全国化学标准化技术委员会水处理剂分会（SAC/TC63/SC5)归口。本标准负责起草单位：中石化水处理药剂评定中心、天津化工研究设计院。本标准主要起草人：金栋、朱传俊、邵宏谦。本标准于1983年首次发布。
HG/T3523—2008

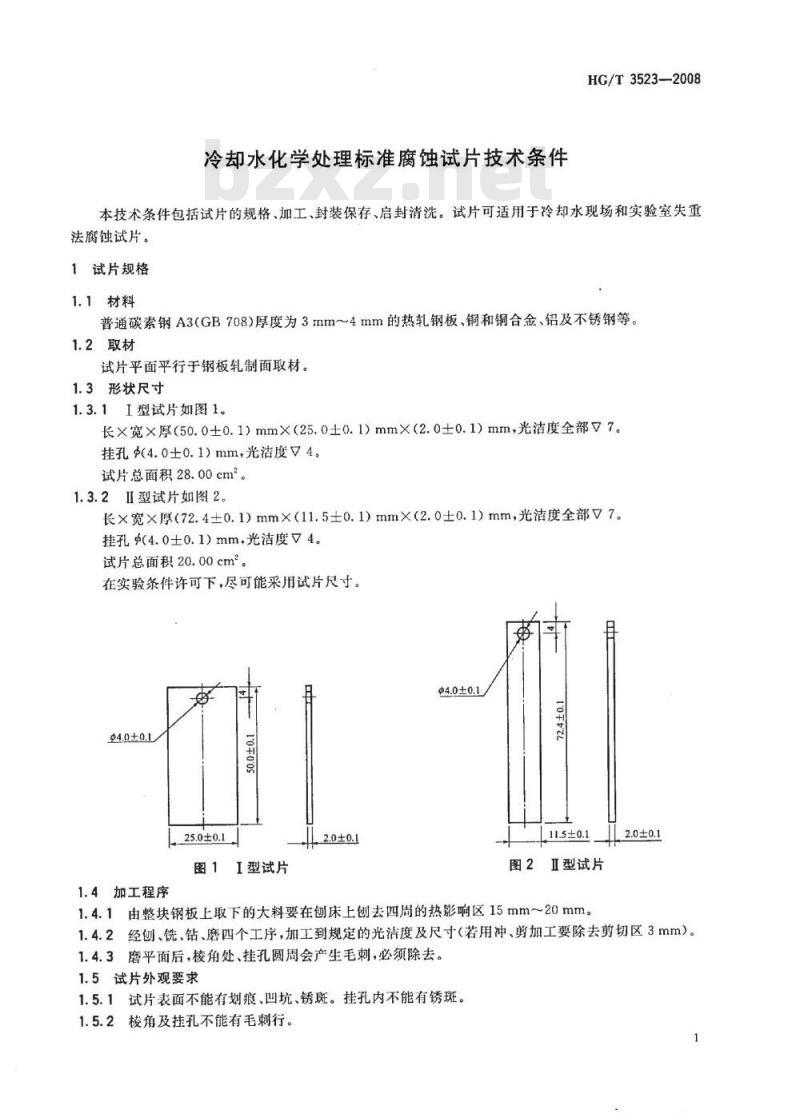

冷却水化学处理标准腐蚀试片技术条件HG/T3523-2008
本技术条件包括试片的规格、加工、封装保存、启封清洗。试片可适用于冷却水现场和实验室失重法腐蚀试片。
1试片规格
1.1材料
普通碳素钢A3(GB708)厚度为3mm～4mm的热轧钢板、铜和铜合金、铝及不锈钢等。1.2取材
试片平面平行于钢板轧制面取材。1.3形状尺寸
1.3.1I型试片如图1。
长×宽×厚（50.0±0.1）mm×（25.0±0.1）mm×（2.0±0.1）mm，光洁度全部√7。挂孔（4.0±0.1）mm，光洁度√4。试片总面积28.00cm。
1.3.2II型试片如图2。
长×宽×厚（72.4±0.1）mm×（11.5士0.1）mm×（2.0±0.1）mm，光洁度全部V7。挂孔（4.0士0.1）mm，光洁度√4。试片总面积20.00cm。
在实验条件许可下，尽可能采用试片尺寸。日
1.4加工程序
25.0±0.1
图1I型试片
电4.0±0.1
11.5±0.1
图2Ⅱ型试片
1.4.1由整块钢板上取下的大料要在刨床上创去四周的热影响区15mm~20mm。1.4.2经刨、铣、钻、磨四个工序，加工到规定的光洁度及尺寸（若用冲、剪加工要除去剪切区3mm）。1.4.3磨平面后，棱角处、挂孔圆周会产生毛刺，必须除去。1.5试片外观要求
1.5.1试片表面不能有划痕、凹坑、锈斑。挂孔内不能有锈斑。1.5.2棱角及挂孔不能有毛刺行。1
HG/T3523—2008

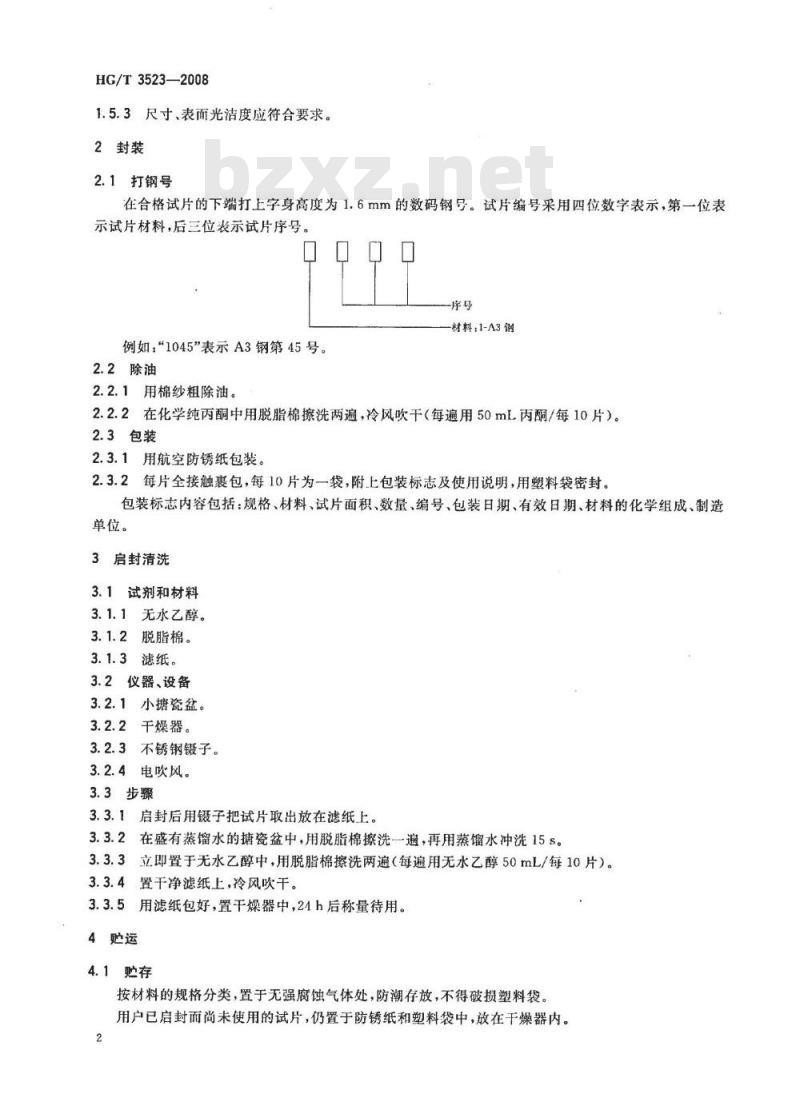

1.5.3尺寸、表面光洁度应符合要求。2封装
2.1打钢号
在合格试片的下端打上字身高度为1.6mm的数码钢号。试片编号采用四位数字表示，第一位表示试片材料，后三位表示试片序号。序号
材料：1-A3销
例如：“1045”表示A3钢第45号。2.2除油
2.2.1用棉纱粗除油。
2.2.2在化学纯丙酮中用脱脂棉擦洗两遍，冷风吹干（每遍用50mL丙酮/每10片）。2.3包装
2.3.1用航空防锈纸包装。
2.3.2每片全接触裹包，每10片为一袋，附上包装标志及使用说明，用塑料袋密封。包装标志内容包括：规格、材料、试片面积、数量、编号、包装日期、有效日期、材料的化学组成、制造单位。
3启封清洗
3.1试剂和材料
3.1.1无水乙醇。
3.1.2脱脂棉。
3.1.3滤纸。
3.2仪器、设备
3.2.1小塘瓷盆。
3.2.2干燥器。
3.2.3不锈钢镊子。
3.2.4电吹风。
3.3步骤
3.3.1启封后用锻子把试片取出放在滤纸上。3.3.2在盛有蒸馏水的糖瓷盆中，用脱脂棉擦洗一遍，再用蒸馏水冲洗15s。3.3.3立即置于无水乙醇中，用脱脂棉擦洗两遍（每遍用无水乙醇50mL/每10片）。3.3.4置干净滤纸上，冷风吹干。3.3.5用滤纸包好，置干燥器中，24h后称量待用。4购运
4.1贮存
按材料的规格分类，置于无强腐蚀气体处，防潮存放，不得破损塑料袋。用户已启封而尚未使用的试片，仍置于防锈纸和塑料袋中，放在干燥器内。2此内容来自标准下载网

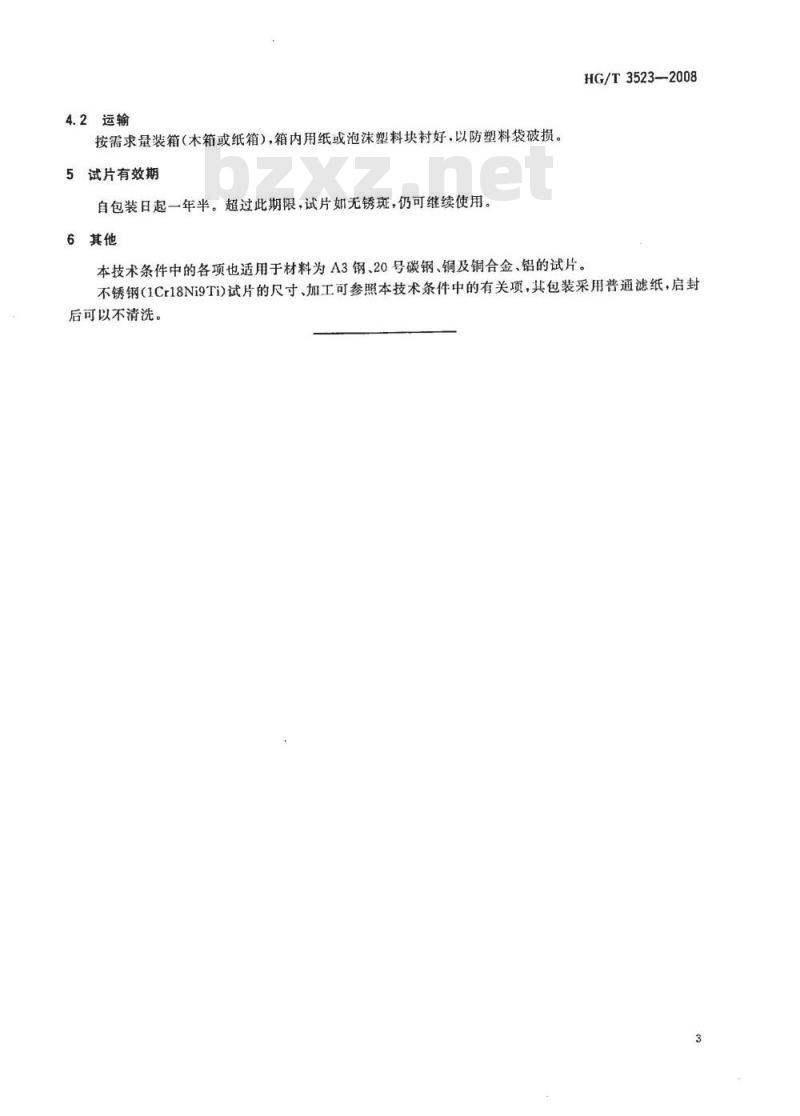

4.2运输
按需求量装箱（木箱或纸箱），箱内用纸或泡沫塑料块衬好，以防塑料袋破损。试片有效期
自包装日起一年半。超过此期限，试片如无锈班，仍可继续使用。6其他
HG/T3523—2008
本技术条件中的各项也适用于材料为A3钢、20号碳钢、铜及铜合金、铝的试片。不锈钢（1Cr18Ni9Ti)试片的尺寸、加工可参照本技术条件中的有关项，其包装采用普通滤纸，启封后可以不清洗。
HIG/T3523—2008
标准号
HG/T2228-2006
HG/T2230-—2006
HG/T2429—2006
HG/T2762-—2006
HG/T3824-2006
HG/T3923--2007
HG/T3924-—2007
HG/T3925—2007
HG/T3926--2007
HG/T2160—2008
HG/T3523—2008
HG/T3527—2008
HG/T3657-2008
近期出版水处理剂类部分化工行业标准目录标准名称
水处理剂
多元醇磷酸酯
水处理剂十二烷二甲基基氯化铵水处理剂丙烯酸-丙烯酸酯类共聚物水处理及产品分类和代号命名
苯孵三氮唑
循环冷却水用再生水水质标准
锅炉水处理药剂性能评价方法
甲基苯劈三氮唑
动态法
水处理剂2-羟基麟酰基乙酸（HPAA)冷却水动态模拟试验方法
冷却水化学处理标准腐蚀试片技术条件工业循环冷却水中油含量测定方法水处理剂异噻唑啉酮衍生物
中华人民共和国
化工行业标准
冷却水化学处理标准腐蚀试片技术条件HG/T3523—2008
出版发行：化学工业出版社
（北京市东城区青年湖南街13号部政编码100011)北京云浩印刷有限责任公司印装880mm×1230mm1/16印张字数7千字2008年9月北京第1版第1次印刷
书号：155025·0647
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。版权所有
违者必究
