【国家标准(GB)】 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验

ICS33.100.20

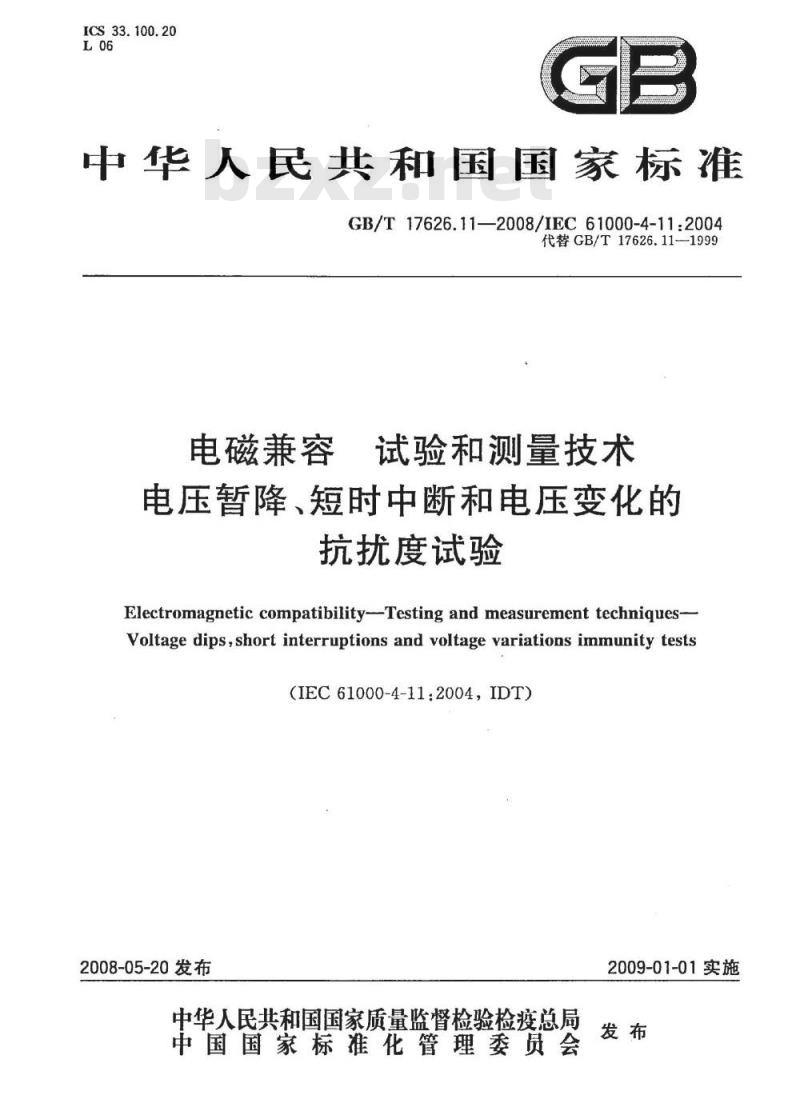

中华人民共和国国家标准
GB/T17626.11—2008/IEC61000-4-11:2004代替GB/T17626.11—1999
电磁兼容
试验和测量技术
电压暂降、短时中断和电压变化的抗扰度试验
Electromagnetic compatibility---Testing and measurement technigues-Voltage dips,short interruptions and voltage variations immunity tests(IEC61000-4-11:2004，IDT)
2008-05-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
规范性引用文件

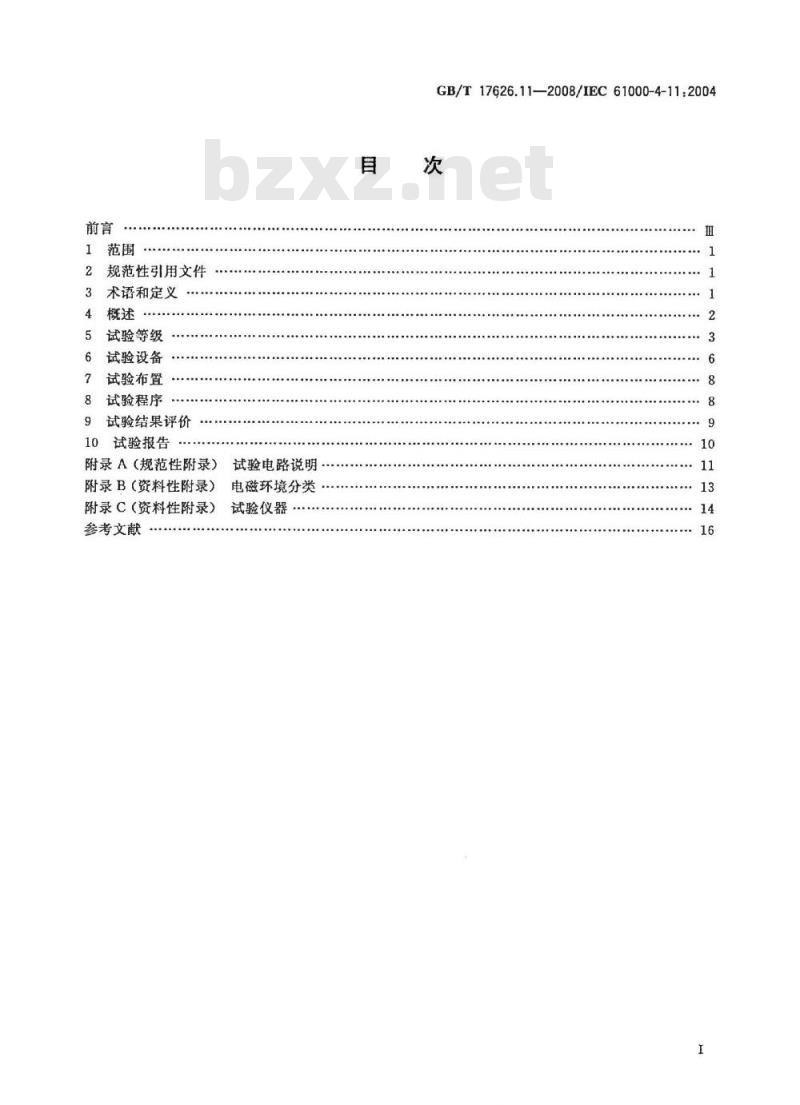

术语和定义
试验等级
试验设备
试验布置
试验程序
试验结果评价
10试验报告
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
参考文献
试验电路说明
电磁环境分类
试验仪器
GB/T17626.11—2008/IEC61000-4-11.2004次
GB/T17626.11--2008/IEC61000-4-11.2004前言

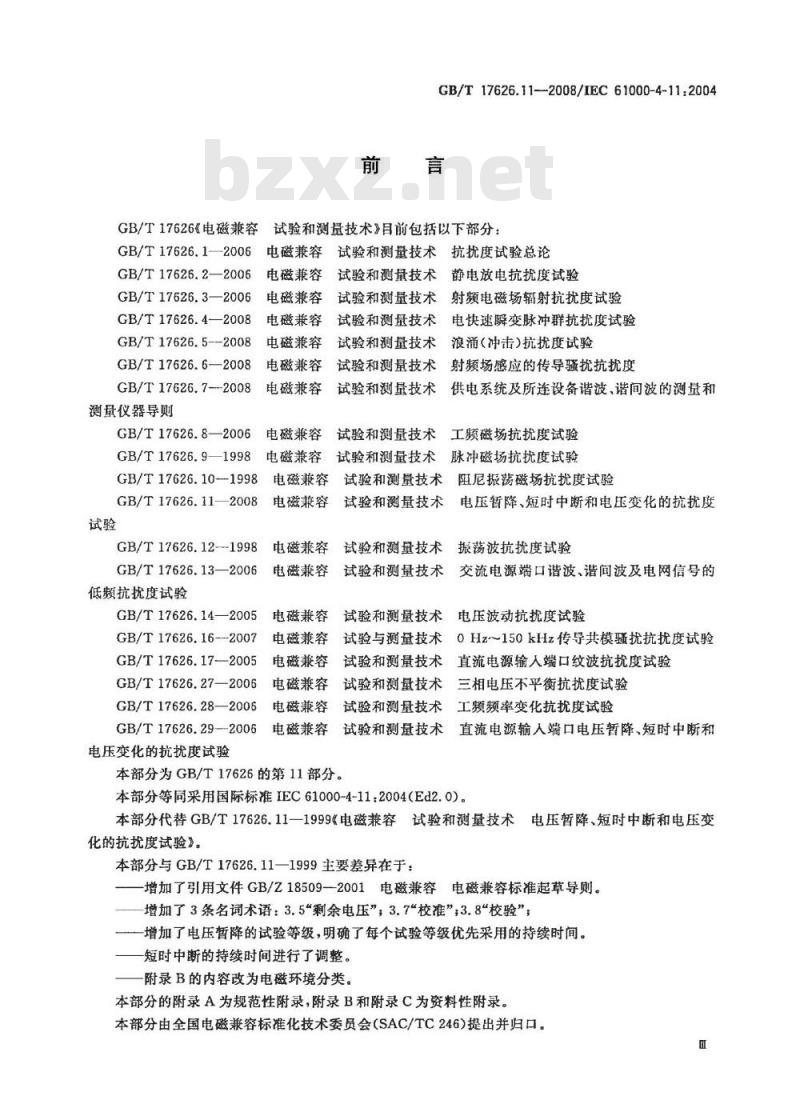

GB/T17626《电磁兼容试验和测量技术》目前包括以下部分：GB/T17626.1—2006
GB/T17626.2—2006
GB/T17626.3—2006
GB/T17626.4-—2008
GB/T17626.5-2008
GB/T17626.6—2008
GB/T17626.7--2008
测量仪器导则
GB/T17626.8—2006
GB/T17626.9—1998
GB/T17626.10-1998
GB/T17626.11—2008
GB/T17626.121998
GB/T17626.13—2006
低频抗扰度试验
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术抗扰度试验总论试验和测量技术静电放电抗扰度试验试验和测量技术射频电磁场辐射抗扰度试验试验和测量技术电快速瞬变脉冲群抗扰度试验试验和测量技术浪涌（冲击）抗扰度试验试验和测量技术射频场感应的传导骚扰抗扰度试验和测量技术供电系统及所连设备谐波，谐间波的测量和试验和测量技术
工频磁场抗扰度试验
电磁兼容试验和测量技术脉冲磁场抗扰度试验电磁兼容
试验和测量技术阻尼振荡磁场抗扰度试验试验和测量技术电压暂降、短时中断和电压变化的抗扰度电磁兼容
试验和测量技术振荡波抗扰度试验电磁兼容
电磁兼容试验和测量技术交流电源端口谐波、谐间波及电网信号的GB/T17626.14—2005电磁兼容试验和测量技术电压波动抗扰度试验GB/T17626.16--2007
GB/T17626.17-2005
GB/T17626.27—2006
电磁兼容试验与测量技术0Hz~150kHz传导共模骚扰抗扰度试验电磁兼容
试验和测量技术直流电源输人端口纹波抗扰度试验电磁兼容试验和测量技术三相电压不平衡抗扰度试验GB/T17626.282006
电磁兼容试验和测量技术，工频频率变化抗扰度试验GB/T17626.29-2006电磁兼容试验和测量技术直流电源输人端口电压暂降、短时中断和电压变化的抗扰度试验
本部分为GB/T17626的第11部分。本部分等同采用国际标准IEC61000-4-11：2004（Ed2.0）。本部分代替GB/T17626.11—1999《电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验》。
本部分与GB/T17626.11—1999主要差异在于：-增加了引用文件GB/Z18509-2001电磁兼容电磁兼容标准起草导则。增加了3条名词术语：3.5\剩余电压”，3.7\校准”，3.8“校验”，一增加了电压暂降的试验等级，明确了每个试验等级优先采用的持续时间。一短时中断的持续时间进行了调整。一附录B的内容改为电磁环境分类。本部分的附录A为规范性附录，附录B和附录C为资料性附录。本部分由全国电磁兼容标准化技术委员会（SAC/TC246）提出并归口。日

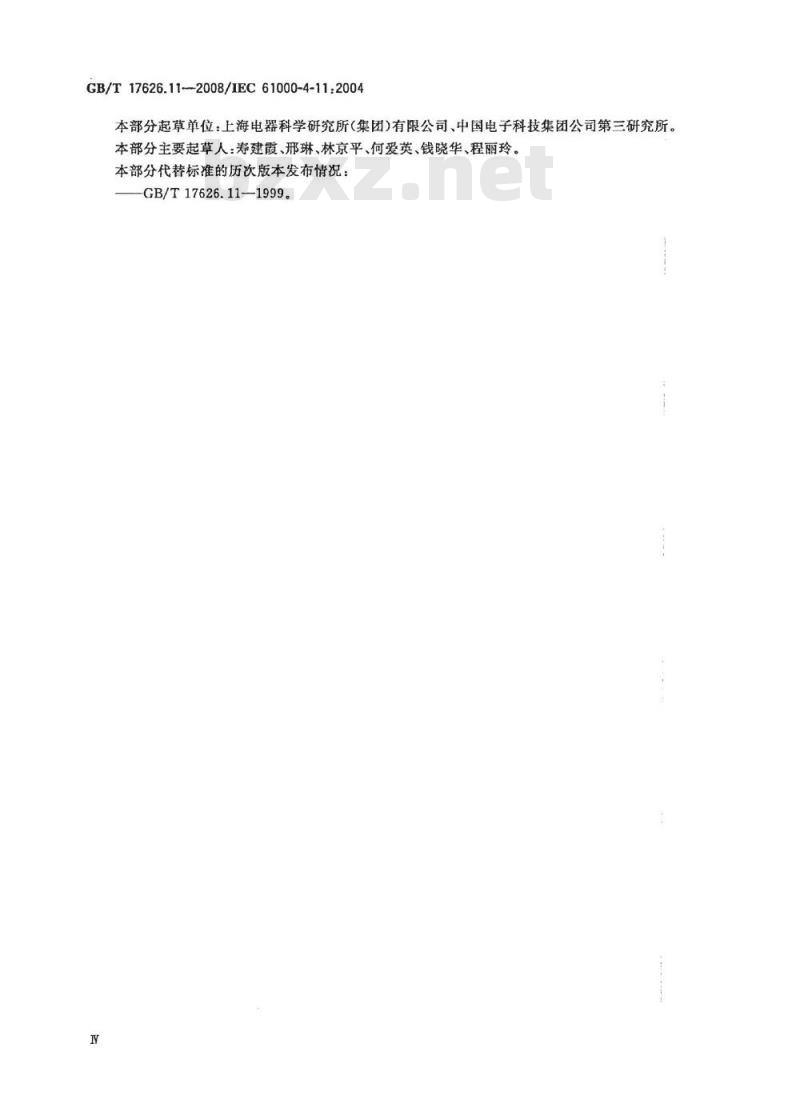

GB/T17626.11-2008/IEC61000-4-11:2004本部分起草单位：上海电器科学研究所（集团）有限公司、中国电子科技集团公司第三研究所。本部分主要起草人：寿建霞、邢琳、林京平、何爱英、钱晓华、程丽玲。本部分代替标准的历次版本发布情况：GB/T17626.11--1999。
1范围
GB/T17626.112008/1EC61000-4-11:2004电磁兼容试验和测量技术

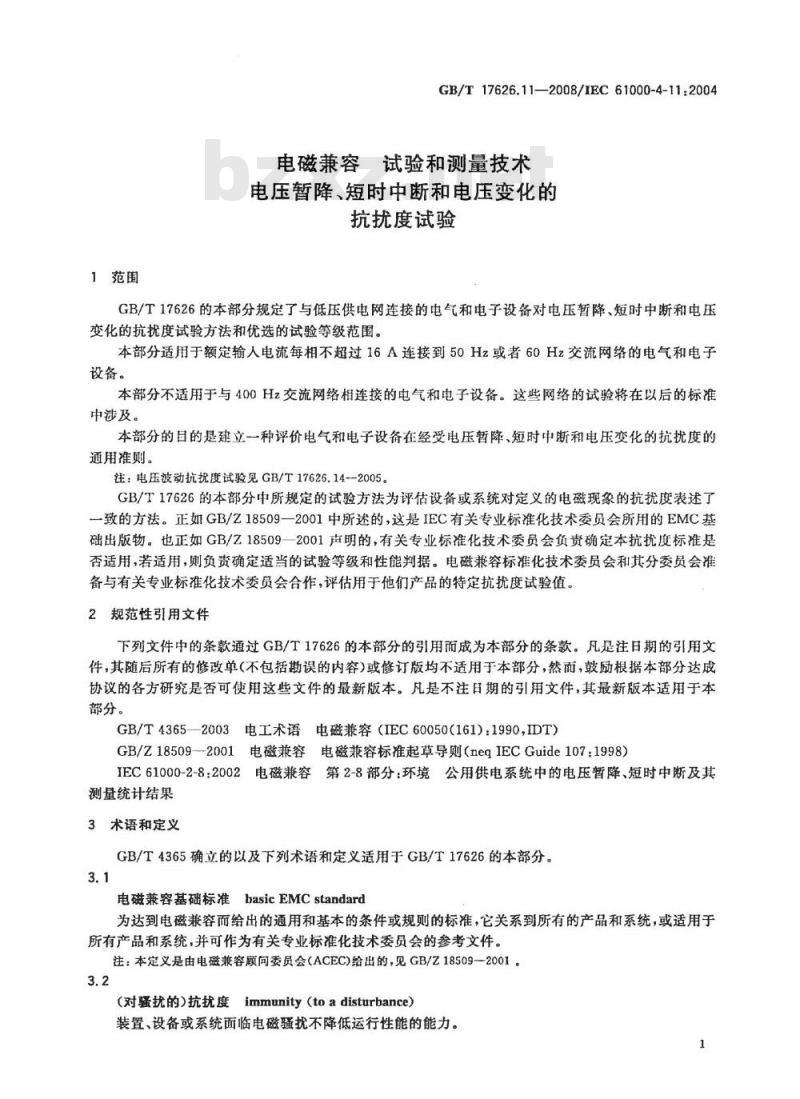

电压暂降、短时中断和电压变化的抗扰度试验
GB/T17626的本部分规定了与低压供电网连接的电气和电子设备对电压暂降、短时中断和电压变化的抗扰度试验方法和优选的试验等级范围。本部分适用于额定输人电流每相不超过16A连接到50Hz或者60Hz交流网络的电气和电子设备。
本部分不适用于与400Hz交流网络相连接的电气和电子设备。这些网络的试验将在以后的标准中涉及。
本部分的目的是建立一种评价电气和电子设备在经受电压暂降、短时中断和电压变化的抗扰度的通用准则。
注：电压波动抗扰度试验见GB/T17626.14--2005。GB/T17626的本部分中所规定的试验方法为评估设备或系统对定义的电磁现象的抗扰度表述了一致的方法。正如GB/Z18509一2001中所述的，这是IEC有关专业标准化技术委员会所用的EMC基础出版物。也正如GB/Z18509一2001声明的，有关专业标准化技术委员会负责确定本抗扰度标准是否适用，若适用，则负责确定适当的试验等级和性能判据。电磁兼容标准化技术委员会和其分委员会准备与有关专业标准化技术委员会合作，评估用于他们产品的特定抗扰度试验值。2规范性引用文件
下列文件中的条款通过GB/T17626的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T43652003电工术语电磁兼容（IEC60050（161)：1990，IDT）GB/Z18509--2001电磁兼容电磁兼容标准起草导则（neqIECGuide107：1998）IEC61000-2-8：2002电磁兼容第2-8部分：环境公用供电系统中的电压暂降、短时中断及其测量统计结果
3术语和定义
GB/T4365确立的以及下列术语和定义适用于GB/T17626的本部分。3.1
电磁兼容基础标准basicEMCstandard为达到电磁兼容而给出的通用和基本的条件或规则的标准，它关系到所有的产品和系统，或适用于所有产品和系统，并可作为有关专业标准化技术委员会的参考文件。注：本定义是由电磁兼容顾问委员会（ACEC)给出的，见GB/Z18509一2001。3.2
（对骚扰的）抗扰度immunity（toadisturbance）装置、设备或系统面临电磁疆扰不降低运行性能的能力。GB/T17626.11—2008/IEC61000-4-11:2004（见GB/T4365—2003的161-01-20）3.3
电压暂降voltagedip
在电气供电系统某一点上的电压突然减少到低于规定的阈限，随后经历一段短暂的间隔恢复到正常值。
注1：典型的暂降与短路的发生和结束有关，或者与系统或系统相连装置上的急剧电流增加有关。注2：电压暂降是一个二维的电磁千扰，其等级由电压和时间(持续时间)决定。注3：改写GB/T4365—2003，161-08-10。3.4
短时中断shortinterruption
供电系统某一点上所有相位的电压突然下降到规定的中断阅限以下，随后经历一段短暂间隔恢复到正常值。
注：典型的短时中断与开关装置的动作有关，该动作是由与系统或系统相连装置上短路的发生和结束引起。3.5
（电压暂降）剩余电压residualvoltage（ofvoltagedip）在电压暂降或者短时中断期间记录的最小电压均方根值。注：剩余电压可以表示为一个以伏为单位的值或者表示为相对于参考电压的百分比或者一个以参考电压为单位的值。
故障malfunction
设备执行预期功能能力终止，或设备执行非预期功能。3.7
校准calibration
用来证明测量设备满足其规范的方法。注：就本部分来说，只对试验发生器进行校准。3.8
校验verification
用来检查试验设备系统（例如，试验发生器和连接电缆）的一组操作，以证明试验系统的功能满足第六章给出的规范。
注1：验证所使用的方法可能与校准所使用的方法不同。注2：6.1.2中的验证过程为确保当正确的操作试验发生器和其他测试装置组成部分时，能够将希望的波形传送到受试设备提供了指导。
4概述
电气和电子设备会受到供电电源电压暂降、短时中断或电压变化的影响。电压暂降、短时中断是由电网、电力设施的故障（主要是短路，见IEC61000-2-8)或负荷突然出现大的变化引起的。在某些情况下会出现两次或更多次连续的暂降或中断。电压变化是由连接到电网的负荷连续变化引起的。
这些现象本质上是随机的，为了在实验室进行模拟，可以用额定电压的偏离值和持续时间来最低限度地表述其特征。
所以，本部分中规定了不同类型的试验来模拟电压突变的效应。在产品规范或有关专业标准化技术委员会的责任范围内，这种试验仅用于特殊的和认为合理的情况。有关专业标准化技术委员会的责任是确定哪些现象是与本部分所考虑的现象相关的，并决定试验的适用性。
5试验等级
GB/T17626.11--2008/IEC61000-4-11:2004本部分以设备的额定工作电压（U-）作为规定电压试验等级的基础。当设备有一个额定电压范围时，应采用如下规定：如果额定电压的范围不超过其低端的电压值的20%，则在该范围内可规定一个电压作为试验等级的基准(U-)。
-在其他情况下，应在额定电压范围规定的最低端电压和最高端电压下试验。试验等级和持续时间的选择参考IEC61000-2-8。5.1电压暂降和短时中断
U和变化后的电压之间的变化是突然发生的。其阶跃可以在电源电压的任意相位角上开始和停止。采用下述电压试验等级（以%U表示）：0%，40%，70%，80%，相对应于暂降后剩余电压为参考电压的0%，40%，70%，80%。
对于电压暂降，优先采用的试验等级和持续时间列于表1。示例见图1a)和图1b）。对于短时中断，优先采用的试验等级和持续时间列于表2。示例见图2。表1和表2中给出的优先采用的试验等级和持续时间考虑了IEC61000-2-8给出的信息。表1中列出的优先采用的试验等级严酷程度是适当的，它代表了实际情况下的暂降特性，但这并不意味着保证抗扰度能够满足所有的暂降。更多更严酷的暂降，例如：0%，持续1s和平衡的三相暂降，有关的标准化技术委员会可能在考虑中。表4给出了在突变期间电压的上升时间t，和下降时间t。试验等级和持续时间应由产品规范中给出，试验等级为0%相当于完全电压中断，实际上，额定电压Ur从0到20%的电压试验等级都可以认为是完全中断。表中较短的持续时问，尤其是半个周期，应进行试验，以确定受试设备(EUT)能否按其预定的性能运行。
对于带电源变压器的产品来说，当设定执行骚扰持续时间为半个周期时，有关专业标准化技术委员会应该特别注意冲击电流对试验结果带来的影响。对于此类产品，在电压暂降之后由于电源变压器铁芯的磁路饱和造成的冲击电流可能会达到额定电流的10～40倍。表1电压暂降试验优先采用的试验等级和持续时间类别
持续时间0.5周期
持续时间
0.5周期
电压暂降的试验等级和持续时间（z,)(50Hz/60Hz)根据设备要求依次进行
持续时间1周期
持续时间
1周期
a分类依据GB/T18039.4，见附录B。40%
持续时间
10/12周期
持续时间25/30周期
持续时间
25/30周期°
持续时间
250/300周期°
b“×类\由有关的标准化技术委员会进行定义，对于直接或者间接连接到公共网络的设备，严酷等级不能低于2类的要求。
C\10/12周期”是指“50Hz试验采用10周期”和“60Hz试验采用12周期”。“25/30周期”是指50Hz试验采用25周期”和\60Hz试验采用30周期”。*250/300周期”是指“50Hz试验采用250周期”和\60Hz试验采用300周期”。GB/T17626.11--2008/IEC61000-4-11:2004表2短时中断试验优先采用的试验等级和持续时间类别
a分类依据GB/T18039.4,见附录B。短时中断的试验等级和持续时间（t,)(50Hz/60Hz）根据设备要求依次进行
持续时间250/300周期
持续时间250/300周期
h“×类”由有关的标推化技术委员会进行定义，对于直接或者间接连接到公共网络的设备，严醛等级不能低于2类的要求。
c“250/300周期\是指“50Hz试验采用250周期”和\60Hz试验采用300周期”5.2电压变化（供选择）
这个试验认为在额定电压U和变化后的电压之间有一个确定的过渡过程。注：电压变化发生时间很短，可能是由负荷变化引起的。表3给出了优先采用的电压变化所需时间和减少后的电压维持时间。电压变化的速率应该是常数，但电压可以是阶跃变化的，阶跃应定位在过零附近，且不应大于10%U。当阶跃在1%U以下，则可认为电压变化速率是常数。
表3短期供电电压变化的时间设定电压试验等级
电压降低所需时间(ta)
a“×类”由有关的标准化技术委员会进行定义。降低后电压维持时间(t.）
1周期
b“25/30周期”是指“50Hz试验采用25周期\和“60Hz试验采用30周期”。这一形态是电动机启动时的典型波形。电压增加所需时间（t,）
(50Hz/60Hz)
25/30周期
如图3所示，电压的均方根值为时间的函数。其他值可在适当的情况下被采用，且应由有关的标准化技术委员会加以规定。
1(周期)
注：电压减少到70%，持续25个周期，在过0处突变。a）电压暂降--70%电压暂降正弦波波形图图1电压暂降示例
Ur(r.m.s.)
一电压上升时间；
电压下降时间；
电压降低后持续时间。
Ur(r.m.s.)
t电压上升时间：
t——电压下降时间：
t、—电压降低后持续时间。
b）电压暂降-
GB/T17626.11—2008/IEC61000-4-11:2004-40%电压暂降均方根值图形
图1（续）
图2短时中断
GB/T17626.11—2008/IEC61000-4-112004Ur(r.m.s.)
电压减少所需时间；
一电压增加所需时间：
电压降低后持续时间。
图3电压变化
6试验设备
6.1试验发生器
除专门指出的以外，电压暂降、短时中断和电压变化发生器的共同特征如下。附录C给出的是发生器原理的举例。发生器应有防止其产生强骚扰发射的措施，否则这些骚扰注入供电网络，有可能会影响试验结果。允许发生器产生一个与目前标准中描述的特性（幅度和持续时间）相等的或者更严酷的电压暂降。电压暂降、短时中断的发生器性能验证6.1.1发生器的性能和特性
表4发生器技术要求
空载时输出电压
发生器输出端电压随负载的变化100%输出，0A～16A
80%输出，0A~20A
70%输出0A～23A
40%输出，0A~40A
输出电流能力
峰值冲击电流驱动能力（对电压变化试验不作要求）
如表1中所要求，±5%剩余电压值额定电压下每相电流的均方根值为16A。发生器应该有能力在额定电压的80%下输出20A，持续时间达到5s。在额定电压的70%下输出23A，持续时间达到3s。在额定电压的40%下输出40A，持续时间达到3s（根据EUT的额定稳态电流情况，这一要求可以降低，见A.3)
不应受发生器的限制，但发生器的最大峰值驱动能力不必超过1000A相对250V~600V电源）,500A（相对220V~240V电源），250A（相对100V~120V电源）空载时输出电压
发生器带有100n阻性负载时，实际电压的瞬间峰值过冲/欠冲
发生器带有100n阻性负载时，突变过程中电压上升时间t和下降时间t，见图1b）和图2相位变化（如果必要）
电压暂降和中断与电源频率的相位关系发生器的过零控制
输出阻抗应主要呈电阻性。
表4(续）
1μs5ps
0°~360°
<±10°
±10°
GB/T17626.11--2008/IEC61000-4-11:2004如表1中所要求，土5%剩余电压值试验电压发生器的输出阻抗即使在过渡过程中也必须呈低阻抗（例如：<0.4十j0.252）。注1：用来测试发生器的1000阻性负载不应有寄生电感。注2：对于再生能量的试验设备来说，负载端可并联一个外部电阻，这一负裁不应该对试验结果产生影响。6.1.2电压暂降、短时中断的发生器性能验证为了比较从不同试验发生器获得的试验结果，发生器的特性应根据下列要求进行验证：一发生器输出电压均方根值的100%、80%、70%和40%应与所选择的工作电压（如230V、120V等)的百分值相一致。
发生器的输出电压均方根值的100%、80%、70%和40%应在空载时测量，且保持在U的规定百分值内。
负载调整率应在每个输出电压的标称负载电流下验证。在标称电压的100%、80%、70%和40%时，其变化不超过标称电压值的5%。输出电压为标称值的80%时，以上要求只需在最大持续时间为5s期间进行验证。输出电压为标称值的70%和40%时，以上要求只需在最大持续时间为3s期间进行验证。如果需要验证峰值冲击电流驱动能力，在直流端将一个1700μF未充电的电容器和一个合适的整流器串联作为负载，发生器从0%切换到100%输出，在90°和270°相位时进行试验。测量发生器冲击电流驱动能力的电路由A.1给出。
若EUT产生的峰值冲击电流小于标准发生器规定的蜂值冲击电流（例如对220V~240V电源，其电流为500A），可采用比标准规定的发生器峰值冲击电流小的发生器进行测试，但应首先测量EUT的蜂值冲击电流来予以确认。按照附录A的要求，当采用发生器供电时，应验证测到的EUT峰值冲击电流应小于发生器峰值驱动能力的70%。实际EUT冲击电流应在冷启动和关闭5s后两种状态下按附录A.3的步骤进行测量。
发生器的开关特性应通过一个具有合适功耗的1002负载来测量。注：用于测量发生器的100n负载不应有寄生电感。上升和下降时间，以及过冲和欠冲，应在相位角90°和270°处，从0%到100%，100%到80%，100%到70%，100%到40%和100%到0%进行切换验证。相位角的准确度应在0°至360°中以45°为增量的9个相位角上，从0%到100%和100%到0%进行切换检验。且在相位角90°和180处，从100%到80%和80%到100%，100%到70%和70%到100%，以及100%到40%和40%到100%进行切换验证根据被认可的质量保证体系，电压发生器应按规定的时间周期进行重复校准。6.2电源
电源试验电压的频率在额定率士2%以内。GB/T17626.112008/IEC61000-4-11:20047试验布置bzxz.net
用EUT制造商规定的，最短的电源电缆把EUT连接到试验发生器上进行试验。如果无电缆长度规定，则应是适合于EUT所用的最短电缆。本部分描述三类现象的试验布置：电压暂降；
短时中断；
在额定电压和变化后的电压之间平缓过渡过程的电压变化（供选择）。试验布置示例见附录C。
图C.1a)所示为采用带有内部开关的发生器原理图，产生电压暂降、短时中断和由额定电压平缓过渡到变化后电压的电压变化。图C.1b)是采用一个发生器和一个放大器组合的发生器原理图。图C.2所示为三相设备的发生器原理图，其内部采用波形发生器与功率放大器的组合，能产生电压暂降、短时中断和电压变化。8试验程序
对一个给定的EUT，在试验开始之前，应先准备一份试验计划。试验计划应该代表系统实际使用的方法。要对系统作一次正确的预估，以确认被测的哪一种系统构成是能够体现现场情况的，在试验报告中必须对试验的情况作解释与说明。建议试验计划包含以下项目：
EUT的类型；
一有关连接（插座、端子等）和相应的电缆以及辅助设备的资料；-EUT的输人电源端口；
-EUT的典型运行方式；
一技术规范中采用和定义的性能判据；一设备的运行方式；
试验布置的描述。
如果没有EUT实际运行用的信号源，则可以模拟它们。对每一项试验，应记录任何性能降低的情况，监视设备应能显示试验中和试验后EUT运行的状态，每组试验后，应进行一次全面的性能检查。8.1实验室参考条件
8.1.1气候条件
除非对通用标准或者产品标准负责的委员会另有说明，实验室的气候条件应该满足EUT操作和试验设备制造商给出的任何限制。如果相对湿度太大以致于在EUT或者试验设备上引起凝结，就不能进行试验。注：如果有充分的证据来证明由于气嵌条件对本部分涵盖的现象产生影响，那么这应该引起对本部分负责的委员会的注意。
8.1.2电磁条件
实验室的电磁条件应能保证EUT正常运行，使试验结果不受影响。8.2试验
试验时，监测试验的电源电压使其在2%准确度之内。8.2.1电压暂降和短时中断
EUT应按每一种选定的试验等级和持续时间组合，顺序进行三次电压暂降或中断试验，最小间隔8
