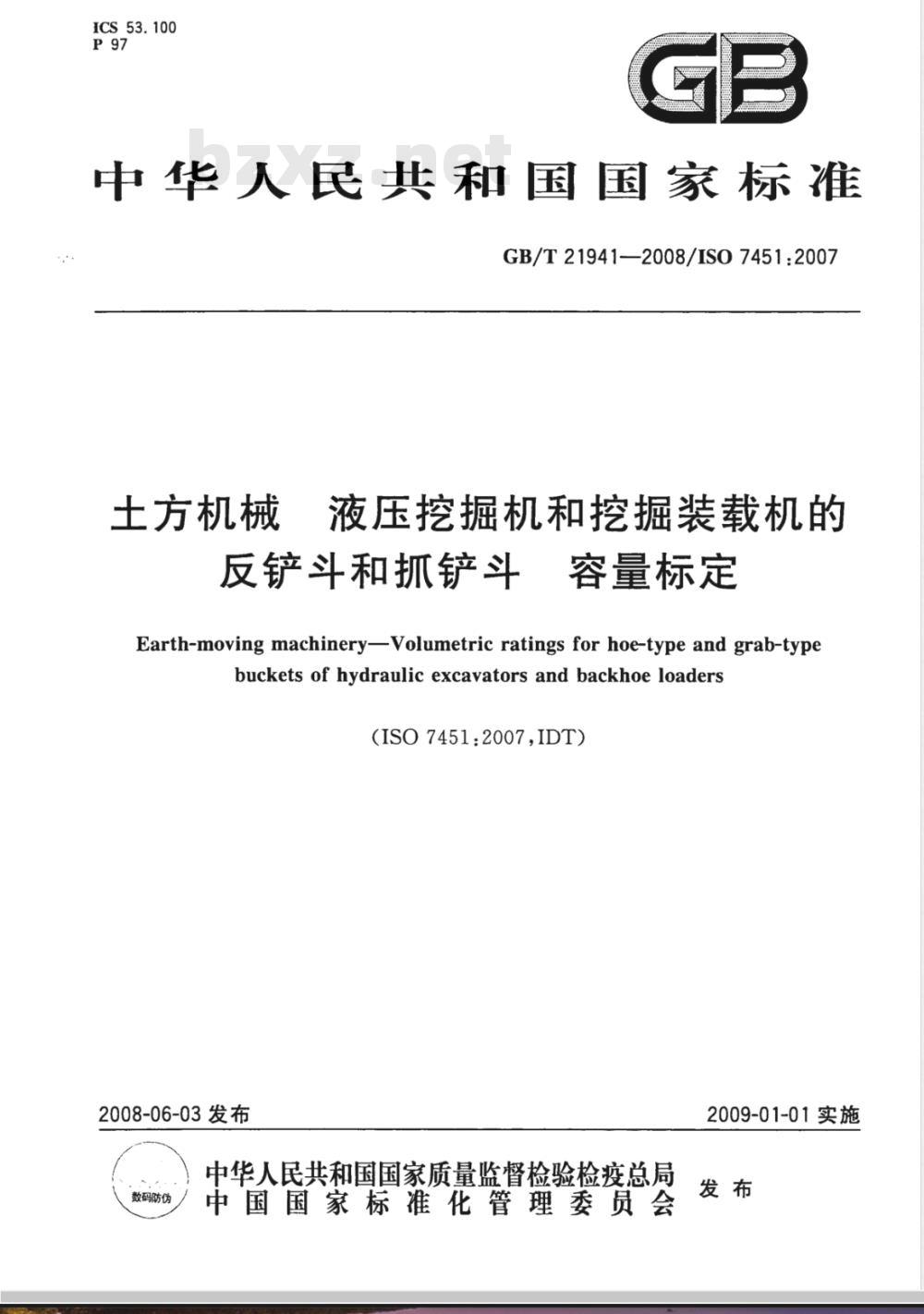

【国家标准(GB)】 土方机械 液压挖掘机和挖掘装载机的反铲斗和抓铲斗 容量标定

ICS_53.100
中华人民共和国国家标准　
GB/T21941—2008/IS07451:2007土方机械
液压挖掘机和挖掘装载机的
反铲斗和抓铲斗
容量标定
Earth-moving machinery-Volumetric ratings for hoe-type and grab-typebuckets of hydraulic excavators and backhoeloaders(ISO7451:2007,IDT)
2008-06-03发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

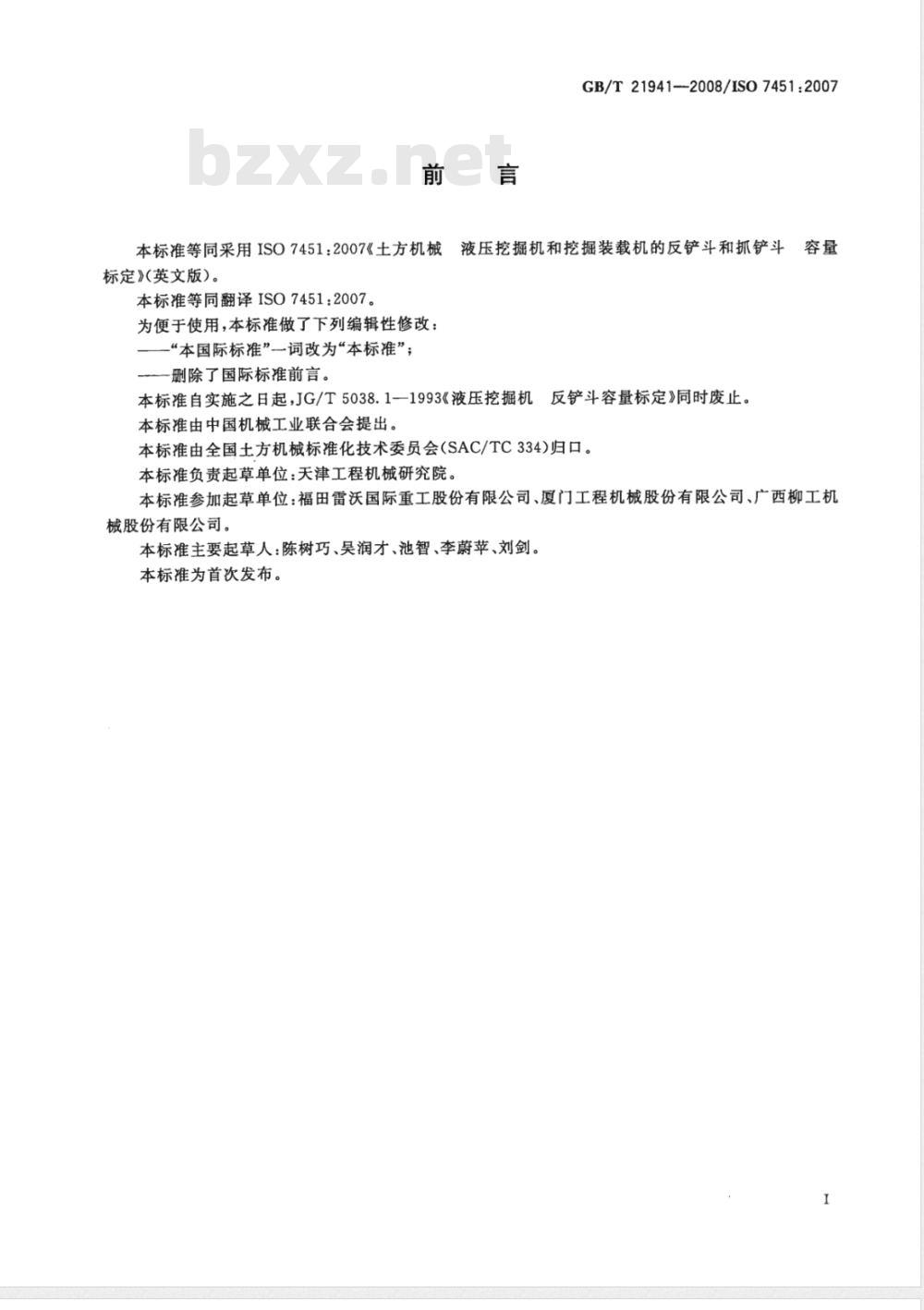

GB/T21941--2008/ISO7451:2007本标准等同采用ISO7451：2007《土方机械液压挖掘机和挖掘装载机的反铲斗和抓铲斗容量标定》(英文版)。
本标准等同翻译ISO7451：2007。为便于使用，本标准做了下列编辑性修改：“本国际标准”一词改为“本标准”；——删除了国际标准前言。
本标准自实施之日起，JG/T5038.1-1993《液压挖掘机反铲斗容量标定》同时废止。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。本标准负责起草单位：天津工程机械研究院。本标准参加起草单位：福田雷沃国际重工股份有限公司、厦门工程机械股份有限公司、广西柳工机械股份有限公司。
本标准主要起草人：陈树巧、吴润才、池智、李蔚苹、刘剑。本标准为首次发布。

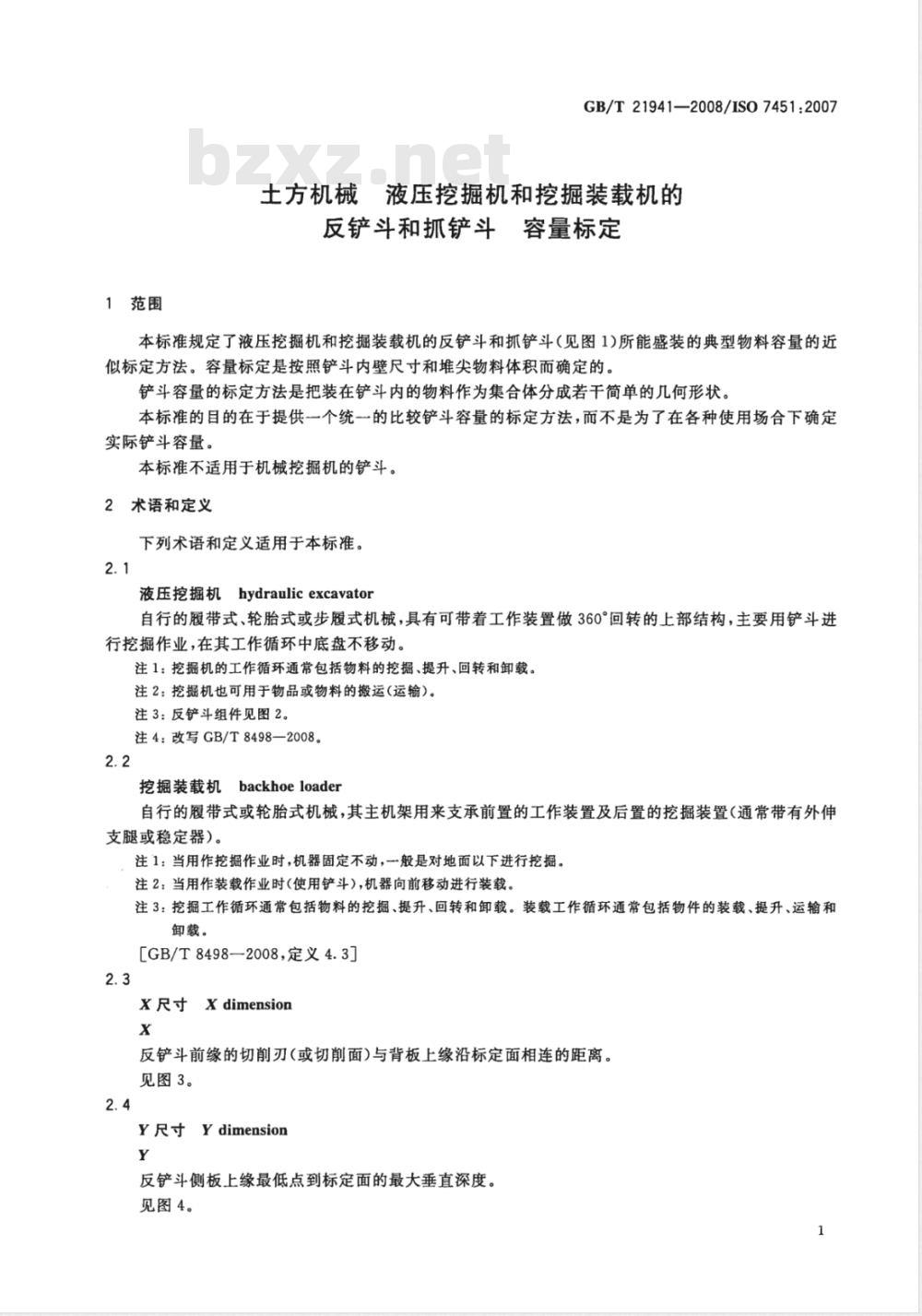

1范围
GB/T21941—2008/ISO7451:2007土方机械液压挖掘机和挖掘装载机的反铲斗和抓铲斗容量标定
本标准规定了液压挖掘机和挖掘装载机的反铲斗和抓铲斗（见图1）所能盛装的典型物料容量的近似标定方法。容量标定是按照铲斗内壁尺寸和堆尖物料体积而确定的。铲斗容量的标定方法是把装在铲斗内的物料作为集合体分成若干简单的几何形状。本标准的目的在于提供一个统一的比较铲斗容量的标定方法，而不是为了在各种使用场合下确定实际铲斗容量。
本标准不适用于机械挖掘机的铲斗。2术语和定义
下列术语和定义适用于本标准。2.1
液压挖掘机hydraulicexcavator自行的履带式、轮胎式或步履式机械，具有可带着工作装置做360°回转的上部结构，主要用铲斗进行挖掘作业，在其工作循环中底盘不移动注1：挖掘机的工作循环通常包括物料的挖掘、提升、回转和卸载。注2：挖掘机也可用于物品或物料的搬运（运输）。注3：反铲斗组件见图2。
注4：改写GB/T8498—2008。
挖掘装载机backhoeloader
自行的履带式或轮胎式机械，其主机架用来支承前置的工作装置及后置的挖掘装置（通常带有外伸支腿或稳定器）。
注1：当用作挖掘作业时，机器固定不动，一般是对地面以下进行挖掘。注2：当用作装载作业时（使用铲斗），机器向前移动进行装载。注3：挖掘工作循环通常包括物料的挖掘、提升、回转和卸载。装载工作循环通常包括物件的装载、提升、运输和卸载。
[GB/T8498—2008，定义4.3]
X尺寸Xdimension
反铲斗前缘的切削刃（或切削面）与背板上缘沿标定面相连的距离。见图3。
Y尺寸Ydimension
反铲斗侧板上缘最低点到标定面的最大垂直深度。见图4。
GB/T21941-2008/ISO7451:2007

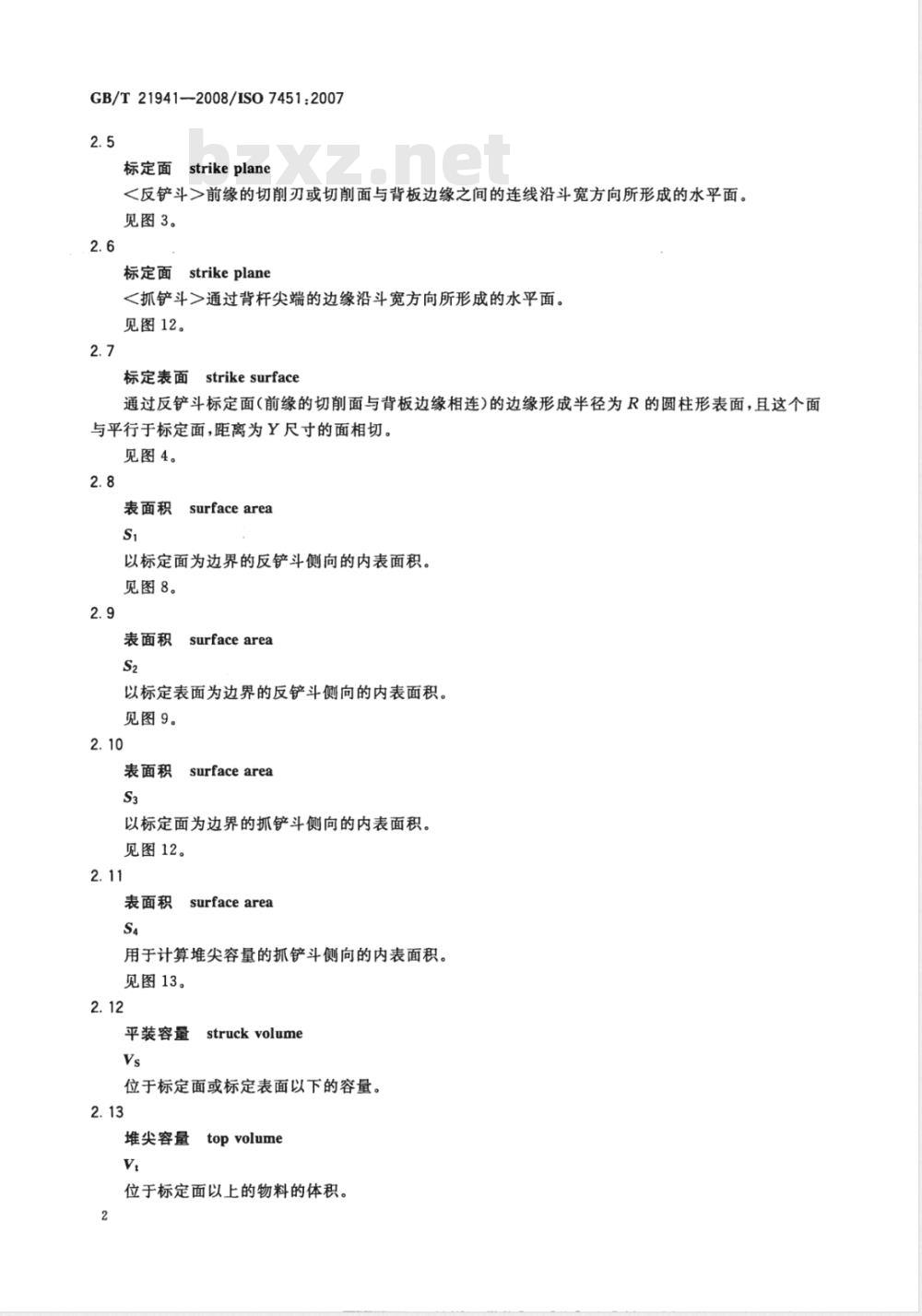

标定面strikeplane
<反铲斗>前缘的切削刃或切削面与背板边缘之间的连线沿斗宽方向所形成的水平面。见图3。
标定面strikeplane
<抓铲斗>通过背杆尖端的边缘沿斗宽方向所形成的水平面。见图12。
标定表面strikesurface
通过反铲斗标定面（前缘的切削面与背板边缘相连）的边缘形成半径为R的圆柱形表面，且这个面与平行于标定面，距离为Y尺寸的面相切。见图4。
表面积
surfacearea
以标定面为边界的反铲斗侧向的内表面积。见图8。
表面积
surfacearea
以标定表面为边界的反铲斗侧向的内表面积。见图9。
表面积
surfacearea
以标定面为边界的抓铲斗侧向的内表面积。见图12。
表面积
surfacearea
用于计算堆尖容量的抓铲斗侧向的内表面积。见图13。
fstruckvolume
平装容量
位于标定面或标定表面以下的容量。2.13
堆尖容量
ftopvolume
位于标定面以上的物料的体积。2

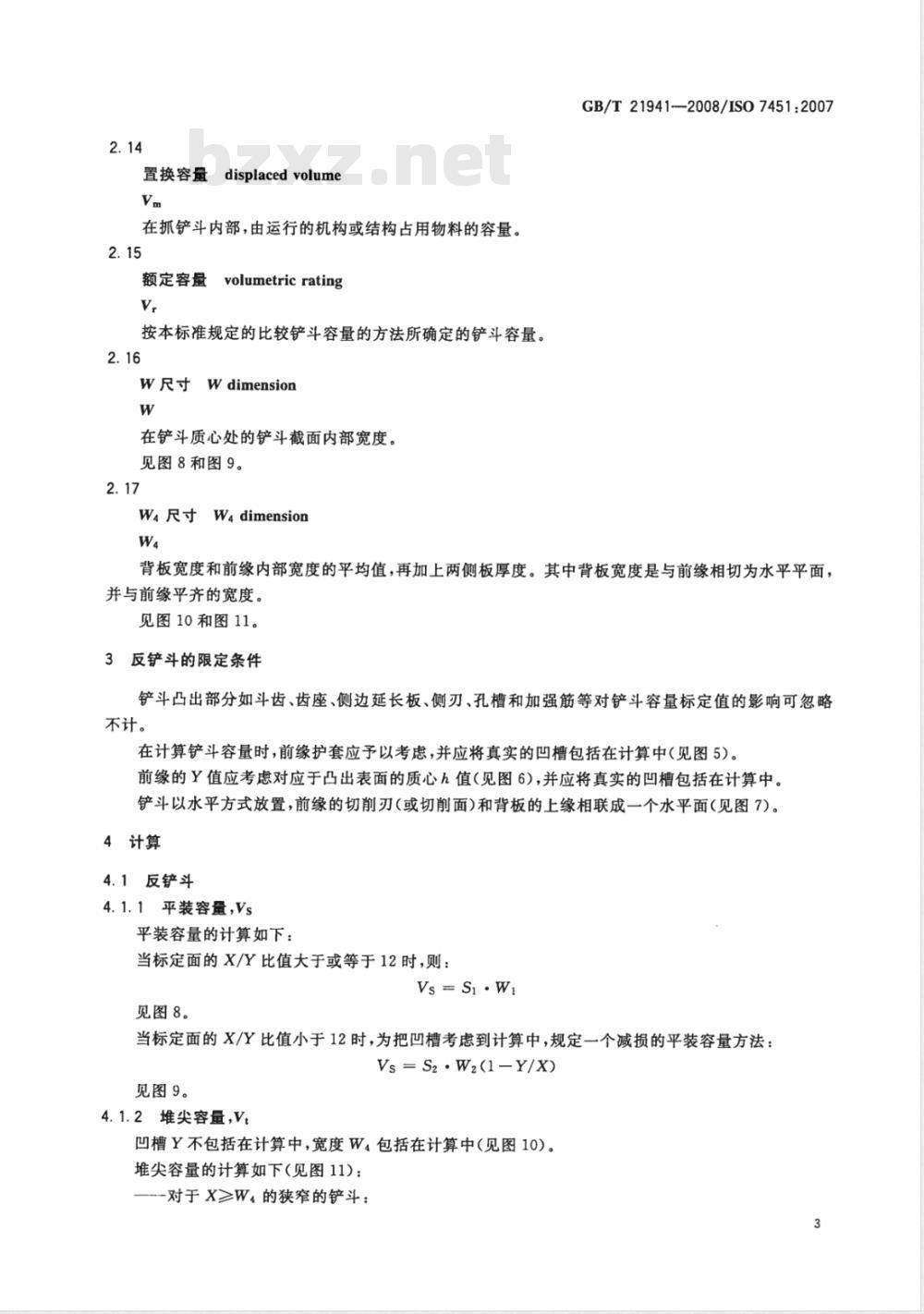

置换容量
displaced volume
在抓铲斗内部，由运行的机构或结构占用物料的容量。2.15
volumetricrating
额定容量
按本标准规定的比较铲斗容量的方法所确定的铲斗容量。2.16
W尺寸
Wdimension
在铲斗质心处的铲斗截面内部宽度。见图8和图9。
W4尺寸
+W4dimension
GB/T21941--2008/ISO7451:2007背板宽度和前缘内部宽度的平均值，再加上两侧板厚度。其中背板宽度是与前缘相切为水平平面，并与前缘平齐的宽度。
见图10和图11。
3反铲斗的限定条件
铲斗凸出部分如斗齿、齿座、侧边延长板、侧刃、孔槽和加强筋等对铲斗容量标定值的影响可忽略不计。
在计算铲斗容量时，前缘护套应予以考虑，并应将真实的凹槽包括在计算中（见图5)。前缘的Y值应考虑对应于凸出表面的质心h值（见图6），并应将真实的凹槽包括在计算中。铲斗以水平方式放置，前缘的切削刃（或切削面)和背板的上缘相联成一个水平面（见图7）。4计算
4.1反铲斗
4.1.1平装容量,Vs
平装容量的计算如下：
当标定面的X/Y比值大于或等于12时，则：Vs Si Wi
见图8。
当标定面的X/Y比值小于12时，为把凹槽考虑到计算中，规定一个减损的平装容量方法：Vs=S2·W2(1-Y/X)
见图9。
4.1.2堆尖容量,Vt
凹槽Y不包括在计算中，宽度W4包括在计算中（见图10)。堆尖容量的计算如下（见图11)：—对于X≥W4的狭窄的铲斗：
GB/T21941—2008/IS07451:2007Vt = W/6+(W/4)(X-W)
对于宽度XV.=X3/6+(X2/4)(W4-X)
4.2抓铲斗
4.2.1平装容量，Vs
平装容量的计算如下：
见图12。
4.2.2堆尖容量，Vt
如果堆尖容量(V.)包括抓铲斗中运行的机构，则堆尖容量应减去该机构相应的容量(Vm）：Vt - S4 . We-V.
见图13。www.bzxz.net
5额定容量的表示方法
反铲斗或抓铲斗的额定容量
铲斗平装容量与堆尖容量的之和，计算如下：V.=Vs+V.
额定容量应优先采用立方米或升表示，额定容量的标称值应按本标准。5.2商业容量的标定
商业容量的标称值不应超出计算值的士3%。铲斗。
图1液压挖掘机和挖掘装载机的反铲斗4
铲斗固定架；
一脚销孔；
一角板；
一背板；
侧边延长板；
6孔；
侧刃；
XX尺寸；
Y——Y尺寸；
一标定面。
一侧板；
切削刃或切削面；
一底板；
一可拆卸斗齿；
一前缘；
13—护套；
一齿座。
图2反铲斗组件
图3X尺寸的位置
GB/T21941—2008/ISO7451:2007GB/T21941—2008/ISO7451:2007+
x-—x尺寸；
—Y尺寸；
一圆周表面的半径；
一标定面；
2—标定表面。
x-—x尺寸；
Y尺寸；
一标定面；
前缘护套。
图4Y尺寸的位置
图5前缘护套与标定面之间的关系一阴影表面的质心高度；
阴影表面的物料高度；
标定面；
一阴影表面的质心。
用护套。
不用护套。
标定面；
背板；
图6前缘形状对h值的影响
前缘切削刃或切削面或者前缘护套。GB/T21941—2008/ISO7451:2007图7铲斗位置的确定与水平面的关系GB/T21941—2008/ISO7451:2007Wi—w尺寸；
一表面积S1；
2—标定面；
3—--S1的质心。
≥12时W尺寸的确定
W2---W尺寸；
一表面积S2；
2—标定表面；
3——S2的质心。
<12时W尺寸的确定
(Li+L2
L1—背板的宽度；
L2——板的内部宽度；
E—侧板的厚度；
一X尺寸。
X-.x尺寸；
W.-W.尺寸。
图10W4尺寸的确定
GB/T21941—2008/IS07451:2007X图11对于狭窄的和宽的铲斗堆尖容量V.的几何表示法
