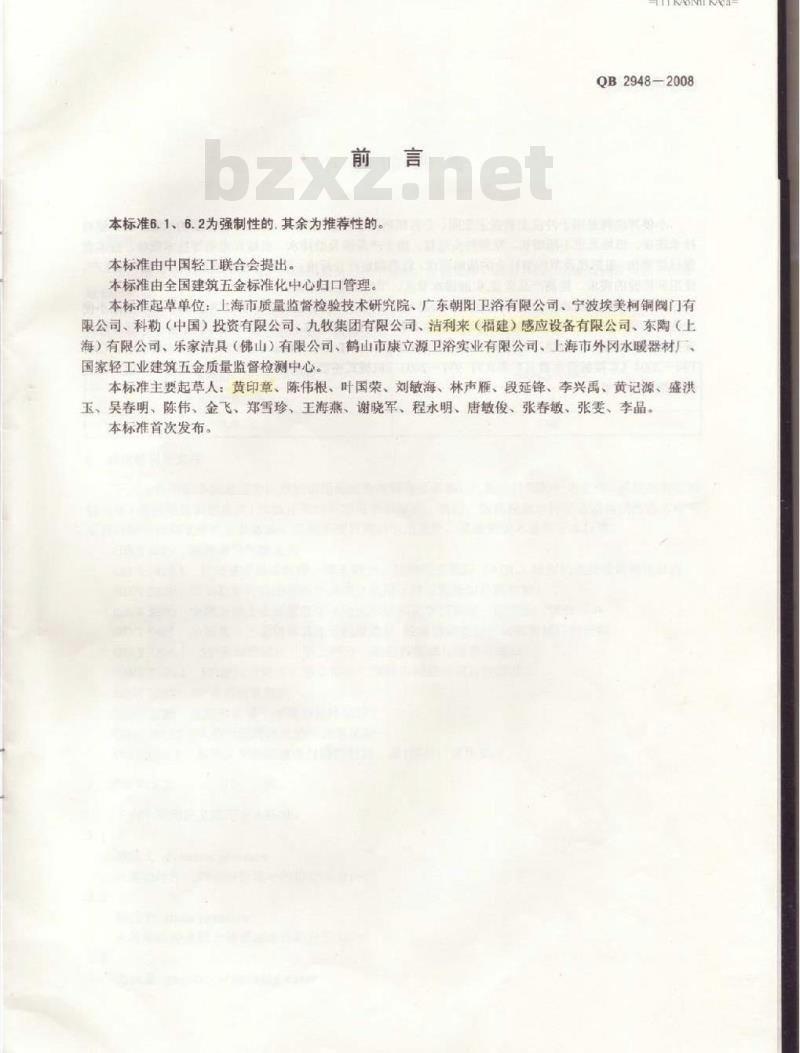

本标准6.1、6.2为强制性的,其余为推荐性的。本标准由中国轻工联合会提出。本标准由全国建筑五金标准化中心归口管理。rrKAoNiKAca
QB2948-2008
本标准起草单位：上海市质量监督检验技术研究院、广东朝阳卫浴有限公司、宁波埃美柯铜阀门有限公司、科勒（中国）投资有限公司、九牧集团有限公司、洁利来（福建）感应设备有限公司、东陶（上海）有限公司、乐家洁具（佛山）有限公司、鹤山市康立源卫浴实业有限公司、上海市外冈水暖器材厂国家轻工业建筑五金质量监督检测中心。本标准主要起草人：黄印章、陈伟根、叶国荣、刘敏海、林声雁、段延锋、李兴禹、黄记源、盛洪玉、吴春明、陈伟、金飞、郑雪珍、王海燕、谢晓军、程永明、唐敏俊、张春敏、张雯、李晶。本标准首次发布。
QB2948-2008

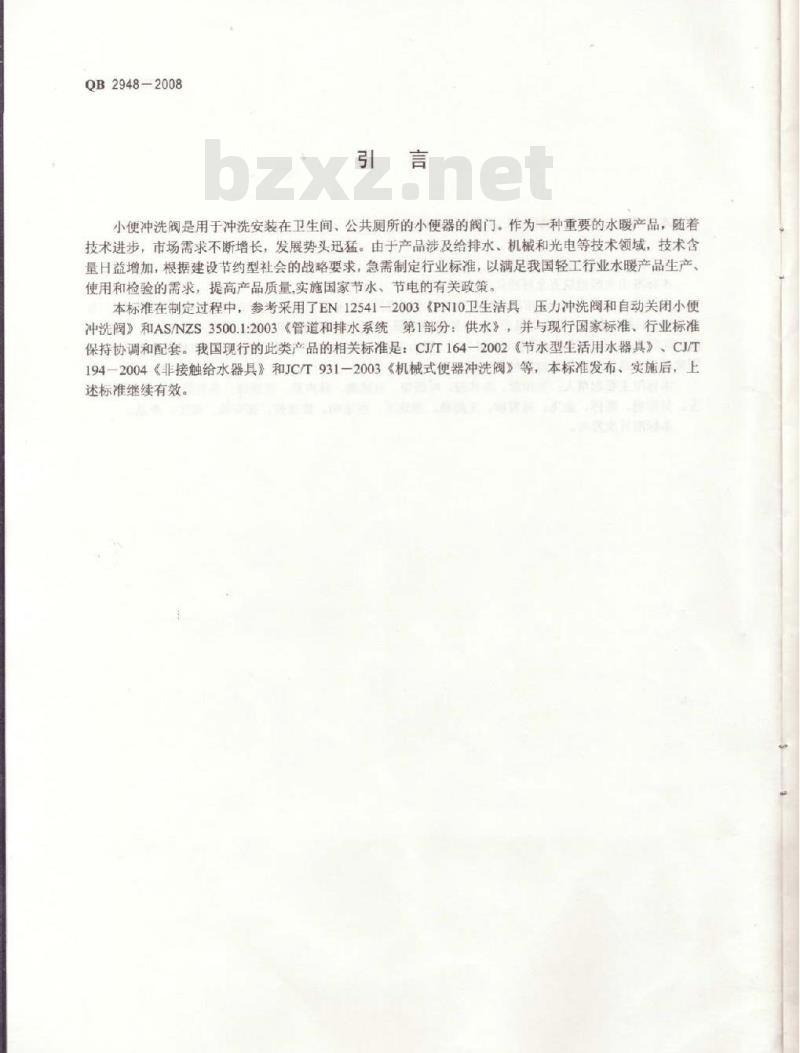

小便冲洗阀是用于冲洗安装在卫生间、公共厕所的小便器的阀门。作为一种重要的水暖产品，随着技术进步，市场需求不断增长，发展势头迅猛。由于产品涉及给排水、机械和光电等技术领域，技术含量日益增加，根据建设节约型社会的战略要求，急需制定行业标准，以满足我国轻工行业水暖产品生产使用和检验的需求，提高产品质量，实施国家节水、节电的有关政策。本标准在制定过程中，参考采用了EN12541一2003《PN10卫生洁具压力冲洗阀和自动关闭小便冲洗阀》和AS/NZS3500.1:2003《管道和排水系统第1部分：供水》并与现行国家标准、行业标准保持协调和配套。我国现行的此类产品的相关标准是：CJT164一2002《节水型生活用水器具》、CJ/T194一2004《非接触给水器具》和JC/T931-2003《机械式便器冲洗阀》等，本标准发布、实施后，上述标准继续有效。

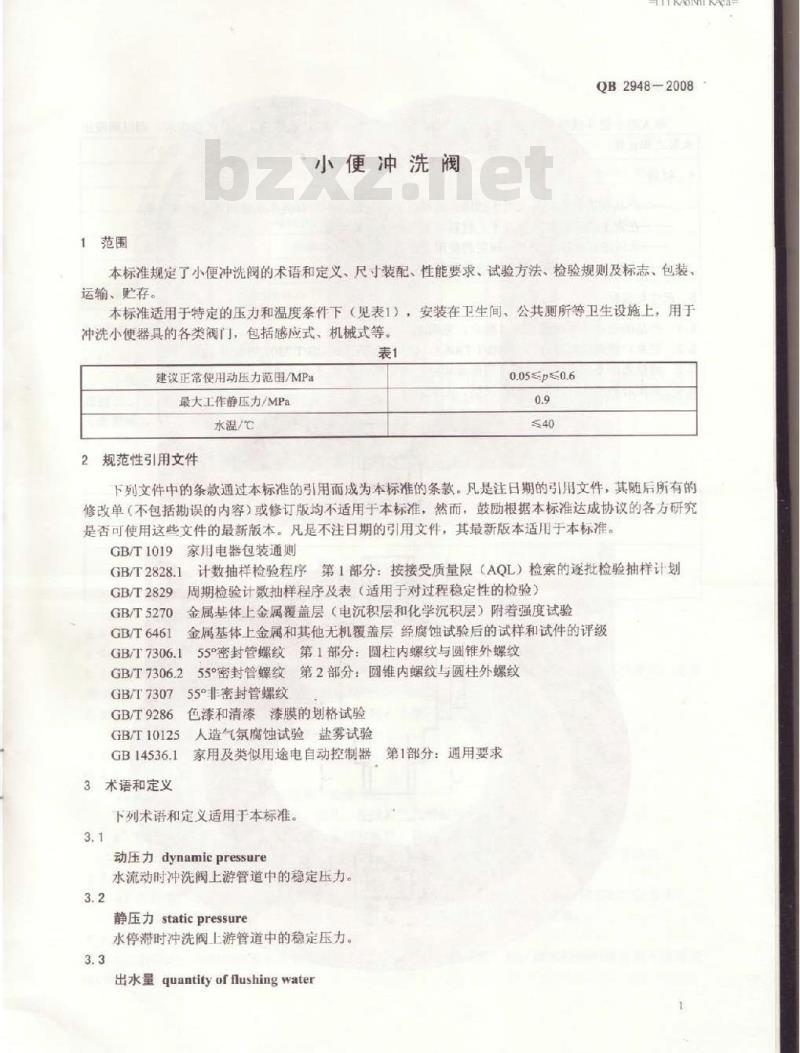

1范围
小便冲洗阀
KAoNiKAca
QB2948-2008
本标准规定了小便冲洗阅的术语和定义、尺寸装配、性能要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于特定的压力和温度条件下（见表1），安装在卫生间、公共厕所等卫生设施上，用于冲洗小便器具的各类阀门，包括感应式、机械式等。表1
建议正常使用动压力范围/MPa
最大工作静压力/MPa
水温/
2规范性引用文件
0.05≤≤0.6
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1019家用电器包装通则
GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2829
GB/T5270
GB/T6461
GB/T7306.1
GB/T7306.2
GB/T7307
GB/T9286
GB/T10125
GB14536.1
3术语和定义
金属基体上金属覆盖层（电沉积层和化学沉积层）附着强度试验金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹55°密封管螺纹第2部分：圆锥内螺纹与圆柱外螺纹55°非密封管螺纹
色漆和清漆漆膜的划格试验
人造气氛腐蚀试验盐雾试验免费标准下载网bzxz
家用及类似用途电自动控制器第1部分：通用要求下列术语和定义适用于本标准
动压力dynamicpressure
水流动时冲洗阀上游管道中的稳定压力3.2
静压力staticpressure
水停带时冲洗阀上游管道中的稳定压力。3.3
出水量quantityof flushingwaterQB2948-2008
单人用小便斗或每600mm连续小便墙，冲洗阀工作一次的冲水数量；如分两段出水，则以两段出水量之和计算。
4材质
产品使用的所看马人类生活用水直接接触的材料，不应对供水系统和环境造成活染。在表1规定的正常情况下，材料不发生任何变质现象。承压部件应能承受表1规定的使用条件。产品使用易腐蚀材料的应进行防腐蚀处理。5尺寸与装配

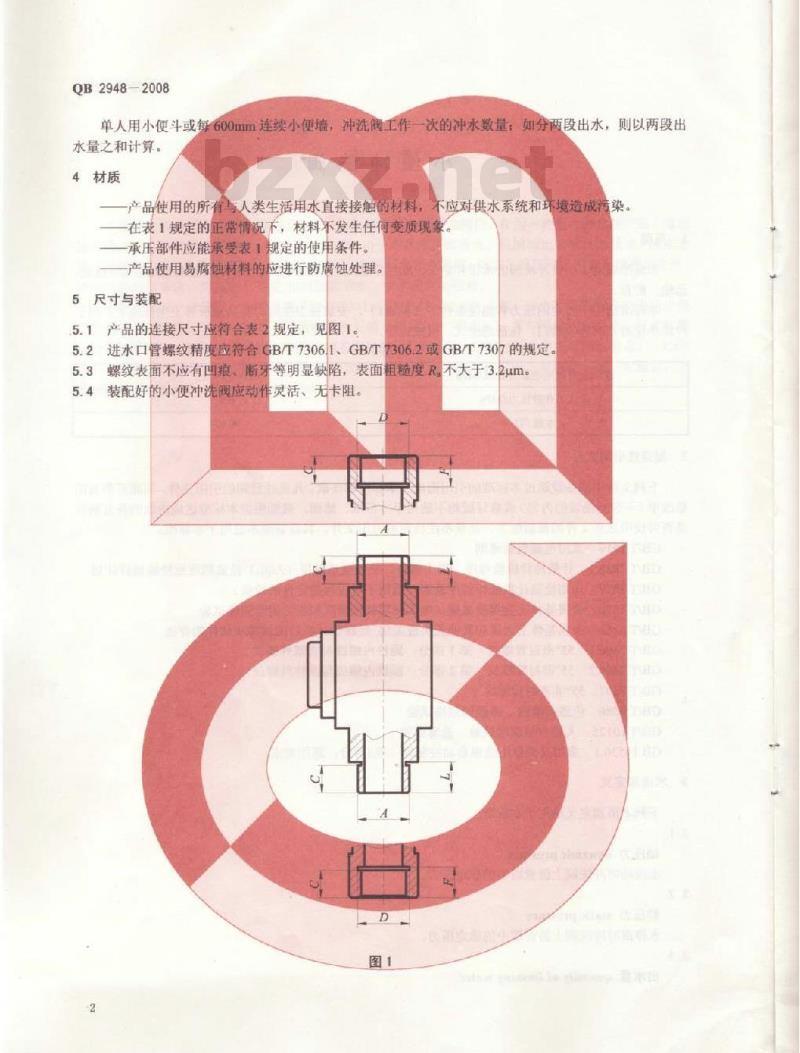

5.1产品的连接尺寸应符合表2规定，见图1。5.2进水口管螺纹精度应符合GB/T73061、GB/T7306.2或GB/T7307的规定5.3螺纹表面不应有凹痕、断牙等明显缺陷，表面粗糙度R.不大于3.2um。5.4装配好的小便冲洗阀应动作灵活、无卡阻。图
C最小值
最小值
家最小值
注：如有配套连接管
性能要求
6.1节水
外螺纹
内螺纹
螺纹有效长度
外螺纹
内螺纹
则出永口的4和D，为非规范性尺寸。冲洗性能和流量
G1/2B、R1/2
TIKAONiKAca-
QB2948-2008
G3/4B、R3/4
动水压为（0.1±0.01）MPa时，出水量（含一段出水和二段出水）应不小便冲洗阀在冲洗过程中，
超过3L。出水后应尽快达到最大瞬时流量，最大瞬时流量应不小于0.12L/s（出水量小于1L的冲洗阀无此要求），出水量必须逐渐减少直至关闭。6.2节电整机能耗
感应式小便冲洗阀正常工作时其整机能耗应符合表3规定表3
注：6.2仅适用于感应式小便冲洗阀6.3安全性能
工作（峰值）
6.3.1产品易接触的部位不应对人体造成伤害。6.3.2感应类产品防触电保护：直流供电的产品应符合GB14536.1中Ⅲ类防触电控制器的要求；交流晶应符合GB14536.1中IⅡ类防触电控制器的要求。供电的产
应类产品断电保护：电源耗尽或断电时，小便冲洗阀应能自动关闭。6.3.3
6.3.2和633仅适用于感应式小便冲洗阀。表面质量
产晶外观
抛光表面应圆滑，不应有毛刺、划痕现象；a)
不应有明显的砂眼、缩孔、裂纹、气孔等缺陷b)
铸件表面
a）喷涂表面组织细密、光滑均匀，不应有流挂、露底等缺陷：d）电镀丧面光泽均勾，不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点等缺陷。
6.4.2耐腐蚀性及附着力
a）产品表面涂、镀层采用乙酸盐雾试验法，进行24h减验，应达到GB/T6461规定的10级要求：b）表面涂、镀按7.4.26）进行附着力试验后，不允许出现起皮或脱落现象。6.5控制性能
6.5.1感应式：在明示的最大控制距离范围之内，产品应能正常工作：最大控制距离误差不应超过±15%。
QB2948—2008
6.5.2机械式：在静压力为0.3MPa（0/+0.02MPa）时，产品工作所需的外力不大于64N。6.6密封性能
在（0.05±0.005）MPa（静水压）（0.4±0.02）MPa（静水压）和（0.9±0.06）MPa（静水压）的进水压力下，阀体密封部位应无渗漏。6.7强度
在（1.75+0.09）MPa（静水压）的进水压力下，保压（60+5）S：阀体上游零件应无永久变形、破损等异常，允许有漏水、浸润等现象：在（0.40.02）MPa（静水压）的进水压力下，保压（60±5）S，阀体下游零件应无永久变形、破损等异常现象。6.8寿命
在进行20万次寿命试验后，产品应符合6.1、6.5的要求。6.9适应性
6.9.1防水性能：按7.9.1进行防水试验时，产品应符合6.1-6.2的要求。6.9.2冷热循环：按7.9.2完成冷热循环后，常温下动作试验，产品应符合6.1、6.2、6.6的要求。6.9.3温湿度循环：按7.9.3进行温湿度循环后，常温下动作试验，产品应符合6.16.2、6.6的要求。6.10抗干扰性能及电池盒要求
6.10.1多台产品按使用状态安装在同一面墙，互相间动作应无干扰。6.10.2电池供电的产品，应方便更换电池，更换次数应不少于3次，不应有破损现象，螺丝不应溢扣：经温湿度循环试验后盒内金属件不应锈蚀。注：6.9、6.10仅适用于感应式小便冲洗阀。7试验方法
7.1节水——流量和冲洗性能试验将小便冲洗阀按使用状态安装在图2所示的测试设备上，将进水口动水压调至（0.1±0.01）MPa，产品进入正常的工作状态，测定最大瞬时流量，计量从开始出水到停止出水一个周期的出水量，测量3次，取平均值。检查出水量和最大瞬时流量是否符合6.1要求DN25
1-增压泵：2-截止阀：3-压力表：4流量计：5样品：6水箱图2
7.2节电整机能耗试验
7.2.1直流供电的产品待机能耗
按使用要求接通电源、水源，在电源输入端串接电流表，并接电压表，测量出产品待机时的电流和电压值，记录其乘积是否满足6.2的要求4
7.2.2交流供电的产品待机能耗
KAoNTKAca
QB2948-2008
按使用要求接通电源、水源，在电源输入端串接电流表，并接电压表，分别测量出产品待机和工作时的电流和电压值，测量5次，取平均值，记录其乘积是否满足6.2的要求。7.3安全试验
7.3.1一般安全
目测产品外观并触摸检查，确认产品有无造成人体伤害的毛边、毛刺等不良现象。7.3.2防触电保护
试验按GB14536.1中Ⅱ类和GB14536.1中Ⅲ类防触电保护相关要求进行。7.3.3断电保护
采用单稳态电磁阀的产品，接通电源、水源，使产品出水，关断电源，检查产品是否能自动关闭采用双稳态电磁阀的产品，用可调电源替换电池组，使产品正常工作，逐渐下调电源电压至最小，检查产品是否能自动关闭：采用电动机阀的产品，是否能够通过手动停止出水。7.4表面质量
7.4.1在产品表面的漫射光线至少为400lx的光照条件下，距产品约0.6m处目测检查外观有无缺陷。7.4.2电镀性能及附着强度用下列方法试验。a）电镀性能试验：盐雾试验按GB/T10125进行，时间24h，按GB/T6461规定的方法进行评价：b）附着强度性能试验：产品喷涂表面按GB/T9286进行网格试验，观察表面涂层有无剥离现象：产品电镀表面按GB/T5270进行试验，观察表面镀层有无剥离现象。7.5控制性能试验
7.5.1感应控制性能
产品处于安装状态，用边长（300±5）mm的白纸板为模拟板测定感应距离。测试时，模拟板在感应器的正前方相对移动，感应器前方30°圆锥内，模拟板后方2m以内不应有超过0.02m2的障碍物，不应有直射的强光和人员走动，用直尺度量感应器和模拟板之间的距离。记录感应器和模拟板之间的距离，观察产品是否符合6.5.1的要求。7.5.2机械控制性能
机械式产品处于安装状态，在静压力为0.3MPa（0/+0.02MPa）时，用测力计测定产品动作所需的外力，记录测试值，观察产品是否符合6.5.2的要求。7.6密封性能
按表4，产品呈使用状态安装，打开出水口，将进水口水压调至0.05MPa，使产品正常工作1个周期，检查产品上游有无渗漏，再将水压调至0.9MPa，保压（60+5）s：检查产品上游有无渗漏。堵住出水口，将进水口水压调至0.05MPa，使产品正常工作1个周期，检查产品下游有无渗漏，再将水压调至0.4MPa，保压（60±5）S，检查产品下游有无渗漏。表4
阅芯状态
7.7强度性能试验
出水口状态
静压力/MPa
0.05±0.005
0.9±0.06
0.05±0.005
0.4±0.02
按表5，产品呈使用状态安装，打开出水口，将进水口水压逐步调至1.75MPa，保压（60+5）s：打开阀芯，堵住出水口，将进水口水压调至0.4MPa，保压60s土5s，检查阀体有无永久变形和破损现象。5
QB2948-2008
阅芯状惠
7.8工作寿命
出水门状态
7.8.1感应式产品按使用要求接通电源、水源表
产品接
静压力/MP
175±0.09
0.4±0.02
个使用周期为1
（0.2±0.01）MPa，给水温度为常温，20万次试验后，检查）产品是否符合6.1、
个使用周期为1
7.8.2机械式产品按使用要求安装接通水源，产品按
（0.2±0.01）MPa，给水温度为常温，20万次试验后，检查产品是否符合6.1、7.9适应性
试验水压保持静压
6.5.1要求。
次，试验水压保持静压
6.52要家。
7.9.1防水性
以50孔～80孔的淋浴喷头，在产品的上方200mm以上，对产品的外露部分（面板或按键等）施加约3mm/min（5L/mim）的降水量，时间90s。检查产品是否符合6.1要求。7.9.2冷热循环
在-25c（30mim）常温（3mm）、50C（30mm）环境中循环测试3次完成启，带温下动作试验，检查产品是否符合6.1要求。
7.9.3温湿度循环
在相对湿度90%的环境中，-10℃～55℃为一个循环，时间4h，进行3个循环后检查产品是否符合6.1要求，
7.10电池盒及抗干扰性能试验
7.10.1电池盒试验
按照产品使用说明的要求对电池进行3次更换，确定是否符合要求。温下动作试验，
7.10.2抗干扰性能试验
将3台产品按使用状态安装在同面墙，互相间隔60cm，进行感应测试。规察彼此间是否产生干扰、发生误动作
在感应探头接收轴线45°方向，直线离2m处，安装1个无遮挡的40W产品按使用说明书安装，
白炽灯，打开
白爆灯：
7.11尺寸与装配
重复7.5.1检测
产品的连接尺于采用相应量具检测。螺纹精度用测定该精度等级的螺纹量规测定。表面粗糙度参照“表面粗糙度标准块”比较检查。动作质量在产品组装后凭手感检查。检验规则
8.1检验分类
产品检验分为出厂检验和型式检验。8.2出厂检验
产品应经制造广检验部门检验合格后，才能山厂。接受方有权对交收批进行复检出厂检验项目、要求，接收质量限（AQL）和不合格分类按表6规定。对出厂检验项目中的6.4.1、6.1进行逐个检验对出厂检验项目中的其他项目应按GB/T2828.1的规定进行，采用一般检验水平I，正常检验一次6
抽样方案。
不合格类别
8.3型式检验
检验项目
冲洗性能和流量
控性能
产品外观
尺寸与装配
感应式
8.3.1检验项目
型式检验包括本标准第5章及第6章的全部项目8.3.2检验条件
应进行型式松验
有下列情况之一时，
机械式
rKAoNiKAca
QB2948-2008
接收质量限
a）新产品或老产品转厂生产的制定型鉴定：管理等方面有较大改变而可能影响产品性能时：b）当生产的产品在设计、工艺、生产设备、c）正常生产时，每两年进行一次检验d）不生产的产品恢复生产时：
e）出厂检验结果与上次型式检验有较大差异时：f）国家质量监督检验机构提出进行型式检验的要求时。8.3.3组批与抽样原则
以同品种的产品每50台~250台为一批，不足50台以1批计。按GB/T2829的规定进行，采用判别水平Ⅲ，一次抽样方案。
8.3.4判定规则
型式检验样本应在提交的合格批中提取，其检验项目，要求，不合格质量水平（RQL）和不合格分类按表7规定。
不合格分类
检验项目
节水试验
节电试验
强度试验
#封试验
防触电保护
断电保护
感应式
机械式
不合格质量水平
QB2948-2008
不合格分类
检验项目
电镀性能
附着强度
产品外观
尺寸与装配
抗干扰性能
控制性能
工作寿命
电池盒
防水性能
冷热循环
温湿度循环
9标志、包装、运输、购存
9.1标志
表7（续）
感应式
产品表面应有明显清晰、不易涂改的商标或制造厂名称。9.2包装
机械式
不合格质量水平
产品包装应标明：产品名称、采用标准编号、产品型号、制造厂名和厂址、制造日期、商标、质量（毛重、净重）和外形尺寸（长×宽×高）。产品随带文件用塑料袋或纸袋封装，放在包装箱内：产品随带文件应包括产品合格证、安装使用说明书和装箱清单（如有附件和备件）。产品合格证应包含以下内容：
a）产品名称；
b）商标或制造厂名称；
c）检验员代号：
d）生产日期。
感应式小便冲洗阀包装应符合GB/T1019的规定9.3运输
产品在运输中应避免冲击、挤压、雨淋、受潮及化学品的腐蚀。9.3贮存
产品应贮存在空气流通，相对湿度小于85%，并无腐蚀性气体的仓库中，不应与酸、碱及有腐蚀性的物品共购。
