【国家标准(GB)】 宽带数字通信(高速率数字接入通信网络)用对绞或星绞多芯对称电缆-户外电缆第1部分：总规范

ICS 29. 060.20

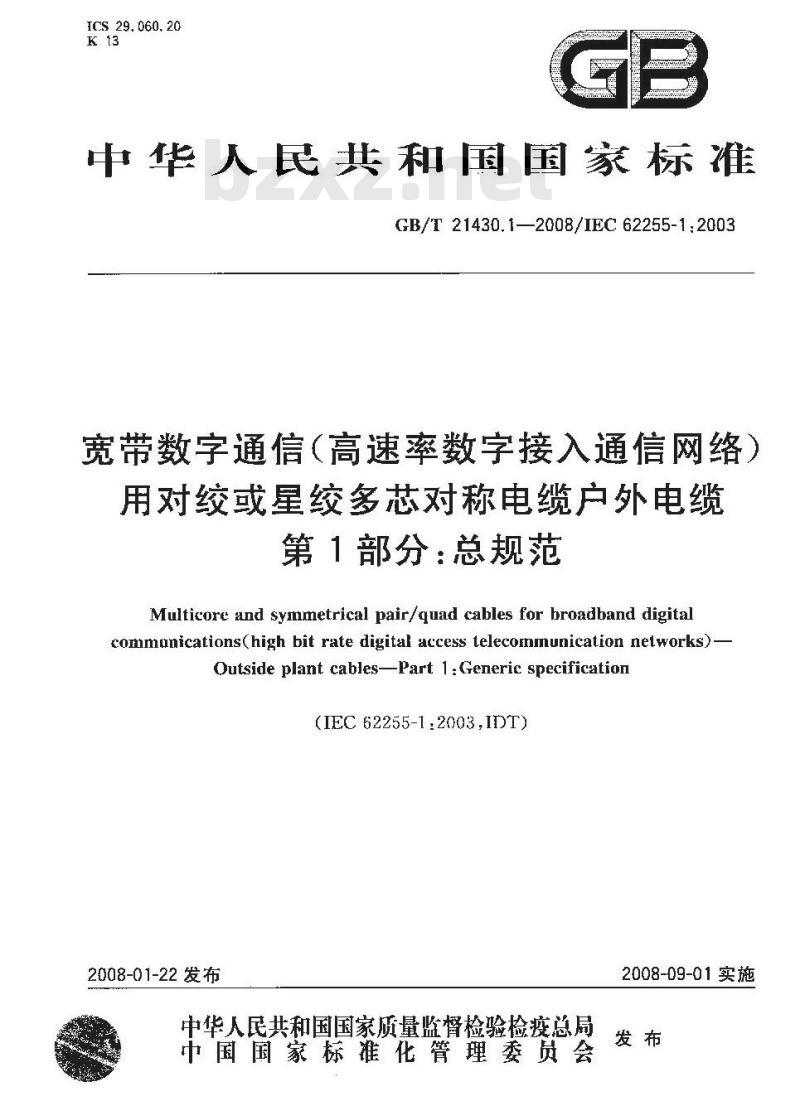

中华人民共和国国家标准
GB/T 21430.1—2008/IEC 62255-1;2003宽带数字通信（高速率数字接入通信网络）用对绞或星绞多芯对称电缆户外电缆第1部分：总规范
Multicore and symmetrical pair/quad cables for broadband digitalcommunications(high bit rate digital access lelecommunication networks)-Outside plant cables-Part 1:Generic specification(IEC 62255-1:2003,IDT)
2008-01-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施
规范性引用文件
术语和定义
安装说明
材料和电缆结构
试验方法
GB/T21430.1—2008/IEC62255-1:2003附录A（资料性附录）
宽带数字通信（高速率数字接人通信网络）用对绞或星绞多芯对称电缆的型号编制方法

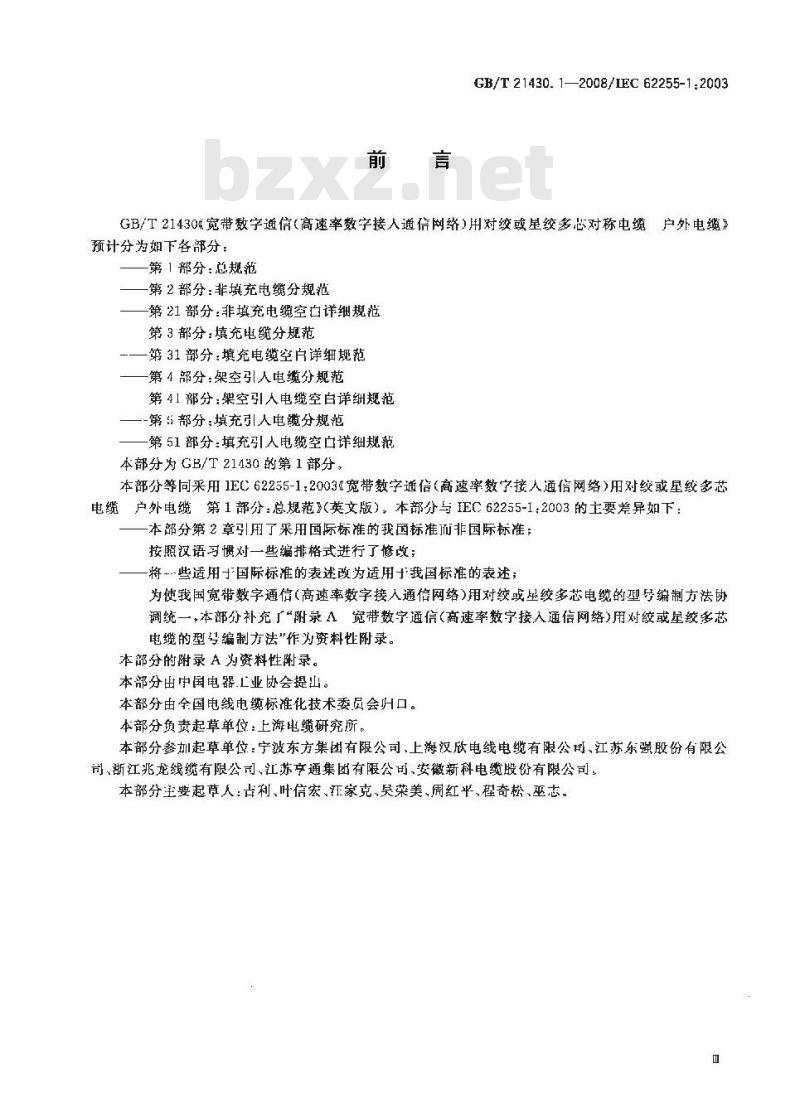

GB/T 21430.1-2008/IEC 62255-1.2003GB/T21430&宽带数字通信（高速率数字接人通信网络）用对绞或星绞多心对称电缆户外电缆》预计分为如下各部分：
-第1部分：总规池
第2部分：非填充电缆分规范
-第21部分：非填充电缆空白详细规范第3部分：填充电缆分规范
—一第31部分：填充电缆空白详细规施第4部分：架空引人电缆分规范
第41部分：架空引人电缆空白详细规范一-第6部分：填充引人电缆分规范-第51部分：填充引人电缆空详细规范本部分为GB/T21430的第1部分，本部分等同采用1EC62255-1：2003α宽带数字通信（高速率数字接人通信网络）用对绞或星绞多芯电缆户外电缆第1部分：总规范》（英文版），本部分与EC62255-12003的主要差异如下本部分第2章引用了采用国际标准的我国标准而非国际标准；按照汉语习惯对一些编排格式进行了修改将-·些适用于国际标准的表述改为适用于我国标准的表述；为使我国宽带数字通信（高速率数字接入通信网络）用对绞或星绞多芯电缆的型号编制方法协调统一，本部分补充广“附录A宽带数字通信(高速率数宁接入通信网络)用对绞或星绞多芯电缆的型号编制方法\作为资料性附录。本部分的附录A为资料性附录。
本部分由中国电器.L业协会提山。本部分由全国电线电缆标准化技术委员会归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：宁波东方集团有限公司、上海汉欣电线电缆有限公司、江苏东强股份有限公司、断江兆龙线缆有限公司，江苏亨通集团有限公司，安徽新科电缆股份有限公司：本部分主要起草人：古利、叶信宏、江家克、昊荣美、周红平,程奇松、巫志。日

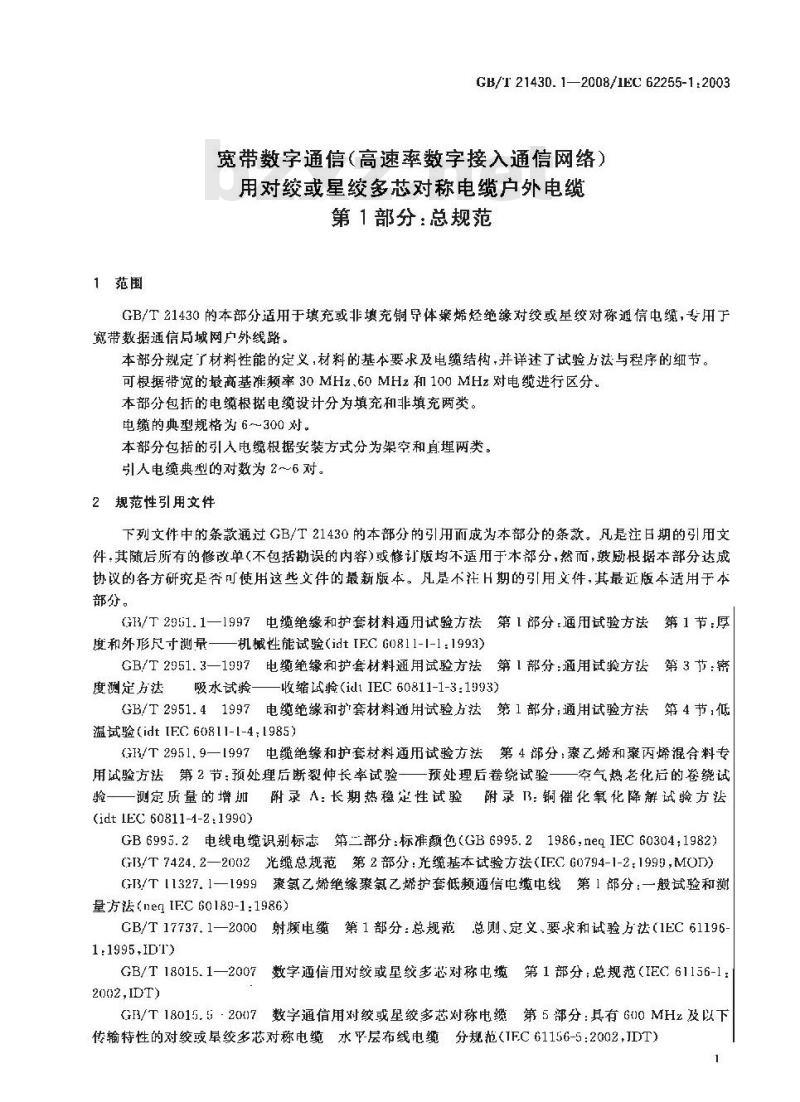

1范围
GB/T 21430.1—2008/1EC 62255-1:2003宽带数字通信（高速率数字接入通信网络）用对绞或星绞多芯对称电缆户外电缆第1部分：总规范　
GB/T21430的本部分适用于填充或非填充铜导体案烯烃绝缘对绞或星绞对称通信电缆，专用于宽带数据通信局域网户外线路。本部分规定了材料性能的定义，材料的基本要求及电缆结构，并详述了试验方法与程序的细节。可根据带宽的最高基准频率30MHz、60MHz和100MHz对电缆进行区分。本部分包括的电缆根据电缆设计分为填充和非填充两类。电缆的典型规格为6～300对。
本部分包括的引人电缆根据安装方式分为架空和身理两类。引人电缆典型的对数为2～6对。2规范性引用文件
下列文件中的条款通过GB/T21430的本部分的引用而成为本部分的条款。凡是注日期的引用文件.其随后所有的修改单(不包括勘误的内容)或修计版均不适用于本部分，然而，鼓励根据本部分达成协设的各方研筑是否可使用这些文件的最新版本。凡是不注期的引用文件，其最近版本适用于本部分。
(GR/T 2951.1—1997电缆绝缘和护套材料通用试验方祛第1部分：通用试验方法第 1节;厚度和外形尺寸测量——机械性能试验(idt FC G0811-1-1:1993)GB/T2951.3一1957电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第3节：窃吸水试验——收缩试验(id1IEC60811-1-3:1993)度定方法
GB/T2951.41997电缆绝缘和扩套材料通用试验方法第1部分；通用试验方法第4节，低温试验(idt [FC 60811-[-4;[985)GH/T2951.9一1997电缆绝缘和护套材料通用试验方法第4部分：桑乙烯和聚丙烯混合料专用试验方法第2节：预处理后断裂伸长率试验——预处理后卷绕试验—空气热老化后的卷绕试验一一测定质量的增加附录A：长期热稳定性试验附录 3：铜催化氧化降解试验方法(idt IEC 60811-1-2:1990)
GB6995.2电线电缆识别标志第二部分：标准额色（GB6995.21986neqIEC60304：1982）GI3/T7424.2—2002光缆总规范第2部分：光缆基本试验方法（IFCG0794-1-2：1995，MOD)GI3/T[1327.1一1999案氯乙烯绝缘聚氯乙烯护套低频通信电缆电线第1部分：一般试验和测量方法(neqIFC60189-1:1986)
GB/T17737.1—2000射频电缆第1部分：总规范总则、定义、要求和试验方法（1EC61196-1:1995,IDT3
GB/T18015.1—2007数字通信用对绞或星绞多芯对称电缆第1部分：总规范（IEC61156-1：2002,IDT)
GF3/T18015.5;2007数字通信用对绞或星绞多芯对称电缆第5部分：具有600MHz及以下传输特性的对绞或屋绞多芯对称电缆水-层布线电缆分规范（TFC61156-5：2002，IT）GB/T 21430. 1--2008/1EC 62255-1:2003GB/T18380.1，电缆在火焰条件下的燃烧试验第1部分：单根绝缘电线或电缆的垂自燃烧试验法 (GB/T 18380.1-2001,IEC 60332-1:1993,IDT)1部分：总规范
GB/T21204一2007用于严酷环境的数通信用对纹或星绞多芯对称电缆(IEC 62012-1.2002,IDT)
IECG0028国际铜电阻标准
IEC60050-300：2001国际电工术语电气电子测量法和测量仪器，第311部分：视壁总个语第312部分：电气测量总术语第313部分：电气测量仪器类型第314部分：仪器类型的分术语IEC60708-1：1981聚烯烃绝缘挡潮层聚烯经扩套低频电缆第1部分：通用设计纸节和要求3术语和定义
GB/T=8C15.1给出的下列术语利定义和IEC60050-300给出的基些术语和定义适民于本部分。
屯阳不平衡
对绞组或四线组中一对线的对地电容不平衡
对绞组或四线组中
工作电
传潘速度(相速度)
不平衡衰减
对线的对屏蔽电容不平衡
近端串音衰威(NEXT)
远端串音衰减（FEXT)
近媒和远端申音衰减功率利
等性阻抗
表转移阻抗
群传播时延
扫延差（偏称）
安装说明
电气和传输特性的定义
鑫考标公
GB/T18015.1
GB/T180
GB/T180
GB/T18015.1-2007
GB/T180
15.1—2007
GE/T18015.1-2007
GB/180
015.1—2007
T18075.1-2007
GB/T18015.1—2007
GB/T18015.1—2C07
GE/T180
15.1—2co
GBYT180
GB/T1801
要求在考出中。此时宜采用CB/T 7424.1作为指南。材料和电缆结构
一般说明
2. 1. : 3
材料和电缆结构的选择应符合电缆的预期用途及安装条件。应特别注意满足山当地气候条件或安装方式产生的特定要求。
5.2电缆结构
电缆结构应衍合相关详细规范规定的维节和尺寸5.3导体
导体应为符合1EC60028的实心退火铜导体。1）当题率大于1MHz时，在对称电缆（即在平衡模式下运行的电缆）上测得的群传播速度和扣速度近似相等2
导体标称直径应在 C. 5 m 和 G,9 mm 之间。实心寻体允许有接头，导体接头应无隆起和尖突。GB/T 21430. 1—-2008/[EC 62255-1:2003包含一个接头的任何导体的抗拉强度应不低于相邻段无接头导体的抗拉强度的90%。5.4绝缘
应采用钙当的聚爆经材料对导体进行绝缘导体绝缘应采用实心、泡沫或其复合形式。绝缘可用或不用实心皮，皮材料可不同于基酬材料，也可采用其他多层绝缘形式，
绝缘应连续，其厚度应使成品电缆满足规定要求分许绝缘导体接头，接头应无降起，并用介质材料重新绝缘绝缘标称厚度应与导体端接方法相适应5.5色谱
与 GB 6995. 2 中的标准颜
色一致。
5.6电缆元件
电缆元件应是对绞组或四线组
允许变节距可摇摆对绞或星纹
5.7成缆
跳芯由电缓元件组成。为实现纵向阻水，缆芯可包含阻水材料电缆缆芯可采用非吸溯性包带保护5.8填充复合物类型
继芯可填充合造的填充复合
合适的填充复合物如：
聚7.烯/石油油膏；
挤出热塑橡胶；
吸收触变胶；
超吸收商分子材料。
填充复合物的类型应在相关详细规范中规定填充复合物应科所有接触元件材料相容5.9浸涂混合物
物所有接触元件材料相容。
浸涂混合物可阻挡潮气。应为均匀混合的混合物。浸涂混合浸涂混合物应具有充分的粘性，满足相关分规范规定的与析结护套不粘连的要求，5.10缆芯屏蔽
缆芯可有辱蔽，
在屏蔽内和（或）外可使用缓冲层（绕包、纵包或挤包）。5.11护套
护套材料应为适当的热塑性材料。如：聚烯烃；
聚氯7烯，
护套应连续，其厚度尽可能均勾。护套应适当紧密地包覆在缆芯上。为满足特殊性能要求，护层外还可以包覆一层聚合材料的外套，如案酰胺外套。5.12撕裂绳
护套内可放置撕裂绳。撕裂绳应为非吸湿性和非芯吸性的。3
GB/T21430.1—2008/IEC 62255-1:20035.13护套颜色
除非在相关的电缆规范中另有规定，通常情况下，护套颜色应为黑色。5. 14加强件
电缆护层可含加强件。加强元件可由实心或绞合钢丝构成，该圳强件可有涂层或无涂层。或者，加强件可由玻璃纤维或合成纤维构成，该加强件可有聚合物涂层。5.15识别
制造厂家应采用下列方法之一标明每根电缆长度，有要求时，还应标明制造年份：a）适当的着色线或着色带；
b）印字带
）在缆芯包带上印字；
l）在护套上作标记。
充许在电继护套上作附加标记。5.16成品电缆的包装
储存及装运时应对成品电缆有足够的保护。6试验方法
6.1电气试验
除非另有规定，试验应在长度不小于100 m的电缆上进行。6. 1. 1导体电阻
导体电阻的测量应按照GB/T11327.1·1999中7.1的规定进行。6.1,2电阻不平衡
电阻不半衡的测量应按照1EC60708-1:1981中第24章的规定进行。6.1.3介电强度
介电强度的测量应按照GB/T11327.1—1999中7.2的规定在导体/导体以及导体/屏蔽问迹行。6.1.4绝缘电阻
绝缘电阻的测冕应按照GB/T 11327.1---1999中 7.3的规定进行。试验电压应在直流100V至500V之间。
6. 1,5工作电容
1作电容的测量应按照GB/T11327.1—1999中7.4的规定进行，6.1.6线对-线对电客不平衡
线对-线对间电容不平衡的测量应按照 GB/T 11327.1—1999 巾 7. 5 的规定进行。非被测元件应接到一起，如有屏蔽也应接在一起。如果被测电缆长度不是 1 krn,测量值应除以以下系数：0.5×(L/1000+/L/1000)
L被测电缆长度，m。
6. 1.7线对-地电容不平衡
线对地电容不平衔的测量应按照GB/T11327.1—1999中7.5的规定进行。如果被测电缆长度不尼1km,线对对地电容不平衡和长度成正比。6. 1.8屏蔽电阻
屏蔽直流电阻的测量应按照GB/T11327.11999中7.1的规定进行。6.2传输试验
除非有规定，所有的试验应在长度为100拍的电缆上进行。4
6.2.1传播速度、时延和时延差（偏斜）GB/T 21430.1—2008/IEC 62255-1.2003传播速度测星应按照GB/T18015.12007中3.3.1的规定进行。时延和时延偏斜应按照GB/T 18C15,2007中3.3.I计算，6.2.2衰减
衰减的测量应按照GB/T18015.1—2C07中3.3.2进行6.2.3不平衡衰减
不平衡衰减测量应按照GB/T 18015.1-20C7中3.3.3进行6.2.4近端串音
近端串音测量应按照GB/T18015.1-2007中3.3.4进行6.2.5远端串音
远端申音溯量应按照CB/T18015.12007中3.3.5进行EL FEXT,
ELFEXTie
OFEXTuue
6.2.6特性阻抗
STANDARDS
IO FEXT—@m X L./100
100电缆等电平远端电者
测得的输入
输出远端串音
电缆衰减，HB/100单
微测电缆长度，m
6.2.6.1开短路阻抗（输入阻抗
输人阻抗测量应按照GB/T
特性阻抗
6.2.6.2函数拟合阻抗/复数特
复数特性阻抗的测量应按照
6.2.7回波损耗
2007电33.62.2进行
间波损耗的测量应按照GB/工180156.2.8屏蔽衰凋
屏蔽衰减的视量应安照GB/T17737.16.2.9转移阻抗
转移阻抗的测量应按照GB/T7737.6.3成品电缆的机械和尺寸试验
6.3. 1 尺寸
尺寸测量应按照GB/12051.1进行6.3.2导体断裂伸长率
2007申3.3.6.3或3.3.6.3
2007中3.37进行。
2000第12章进行。
2000电第12章进：
导体晰裂信长率的测量应按照B/T11327.1-1999中51进行。6.3.3绝缘断裂伸长率
绝缘断製但长率的测量应按照 GB/T 251. 1—:097 中 9.1 进行,6.3.4护套断裂伸长率
护套断裂长率的测量应按照GB/T295:.1—1097中 9.2进行。6.3.5成品电缆伸长率
成品电锁的新裂伸长率测量（在考虑中）应按照GB/T7424.2选行，6.3.6断裂强度bzxZ.net
电缆断裂强度测量的应按照GB/T21204.1—20C7中3.3.8进行。6.3.7护套抗张强度
护套抗张强度测量的应按照GB/12951.1--1997中0.2进行6.2.3进行。
CB/T 21430.1—2008/IEC 62255-1:20036.3.8电缆压扁试验
电缆抗压试验应按照GB/T 21204.1—2007中3.3.6进行。6. 3.9张力下弯曲
张力下弯曲测量应按照GB/T18015.1—2007中3.4.8进行。6.3.10冲击试验
电缆抗冲击试验应按照 GB/T 2951. 1—1997中 8.5进行。6.3.11电缆冷裔试验
电缆冷弯试验应按照GB/T2951.4—1997中8.2进行。6.3.12静态负载试验
在考虑中。
6.4环境试验
6.4.1热每化稳定性（0IT试验）将长30 cm的封头电置于70C的烘箱内14天。预处理后应从电缆,1.取下每种颜额色的绝缘线芯样品，用干毛巾擦尽样品上的所有填充复合物，并按照GB/T2951.51997中附录B进行200℃绝缘OIT试验。
6.4.2绝缘收缩
绝缘收缩的测量成按照GB/T2951.3—1997中第10章进行。6.4.3热老化后绝缘卷绕试验
热老化后绝缘卷绕试验应按照GB/T2951.9—1997中第10章进行。6.4. 4绝缘低温弯曲试验
绝缘低温弯曲试验应按照GB/T2951.4—1997中 8.1进行。6.4.5护套热老化后断裂伸长率
护套热老化后断伸长率测量应按照GB/T 2951.91997中第8章进行。6. 4.6护套热老化后的抗张强度护套热老化后的抗张强度测量应按照GB/T2951.91997中第8\章进行。6.4.7护套高温压力试验
在考虑中。
6.4.8静态负载要求
在考虑中。
6.4.9单根电缆延燃特性
单根电缆延燃测量应按照GB/T18380.1进行。6.4.10透水试验
电缆透水试验应按照GB/T7424.2—2002中F5B方法进行。6.4.11芯吸
6.4.11.1设备
a）大烧杯:500 mL～1 000 mL;
b）试验架：可移动的横杠；
c）铅锤型础码：25（三个）；
l）荧光染色水溶液：0.1/L
e）滤纸25 mtX25mm(三张)。
6. 4. 11.2程序
a）截取三段约450mm长材料用于试验，在每个试样的一端加上铅锤型磁码；1）IFC622551原文中为1EC 60811-1-2的第“9\章,而第“9”章为“预处理后卷绕试验”,此处应系第\8章之误。6
GB/T 21430.1—2008/EC 62255-1.2003每个试样之间至少间隔25mm，把试样的另一端冏定在横杆上。见图1，b
用纸夹在每个试样上距铅锤约75mm处夹上滤纸；把荧光溶液注入烧杯约75mm深；d)
悬挂试样的横杆处于正对注入溶液的烧杯上方，降低横杆，使受力的试样浸入溶液，滤纸的底边处于液面[方25 mm处。记录浸人时间：如在6h内，溶液未被芯吸，末湿滤纸底边，应认为试样无吸。试样
最小25mm
25 mmn
75 cam
6. 4. 12吸湿性
图1芯吸试验装置
把材料样品置丁65%+5%相对湿度，20℃1℃环境下3h，湿气重量增加量不超过1%时认为材料无吸湿性。
6.4.13抗紫外线
在考虑中。
GB/T21430,1—2008/1EC62255-1:2003附录A
(资料性附录）
宽带数字通信(高速率数字接入通信网络)用对绞或星绞多芯对称电续的型号编制方法A.1代号
电缆的各分类代如表A.1所示，
表A.1电的分类代号
分类方法
数字通信电绩系列
导体结构
外护层
最高传输赖率
A.2电缆型号
数通信用对绞或星绞多芯对称电缆系列实心导体
实心亲烯烃
泡沫实心皮骤烯烃
皮趟皮烯烃
泡沫粢烯烃
聚氯乙烯
聚烯轻铝塑粘结护套
填充式
自承式
非填充
单层裝纹钢带纵包
60 MHz
100MHz
电缆型号的组成和排列如下；
频率代号
外护层代号
特征代号
护套代号
绝缘代号
-导体结构代号
数字通信电缆系列代号
B产品表示方法
GB/T21430.1--2008/EC62255-1:2003产品用型号、缆芯对（红)数、导体标称直径科相应的标准编令表示，产品表示示例如下：示例 1:最高传输频率 3U MHz,标称立径 U,5 tum 实心导体,缆芯 1 对,实心聚烯烃鲍缘,案烯烃铝塑粘结护套,宽带数学通信用对绞多芯对称外自承式电缆表示为：HSYAC-304×2X×0.5-GB/T21430.1—200B；示例2：最高传输频率100 MHz,标称直径 0,5 Jmm实心导体，缆芯100对、泡殊实心皮案烯烃绝缘、桑烯烃部塑粘结护套，宽带数字通信用对绞等芯对称户外填充式电缆表示为：HSYPAT-100100X2X0.5GB/T21430.1一2008
