【国家标准(GB)】 载重汽车翻新轮胎

ICS 83.160.10
中华人民共和国国家标准
GB7037-2007
代替GB7037-1992
载重汽车翻新轮胎
Retreaded tyrefortruck
2007-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-04-01实施

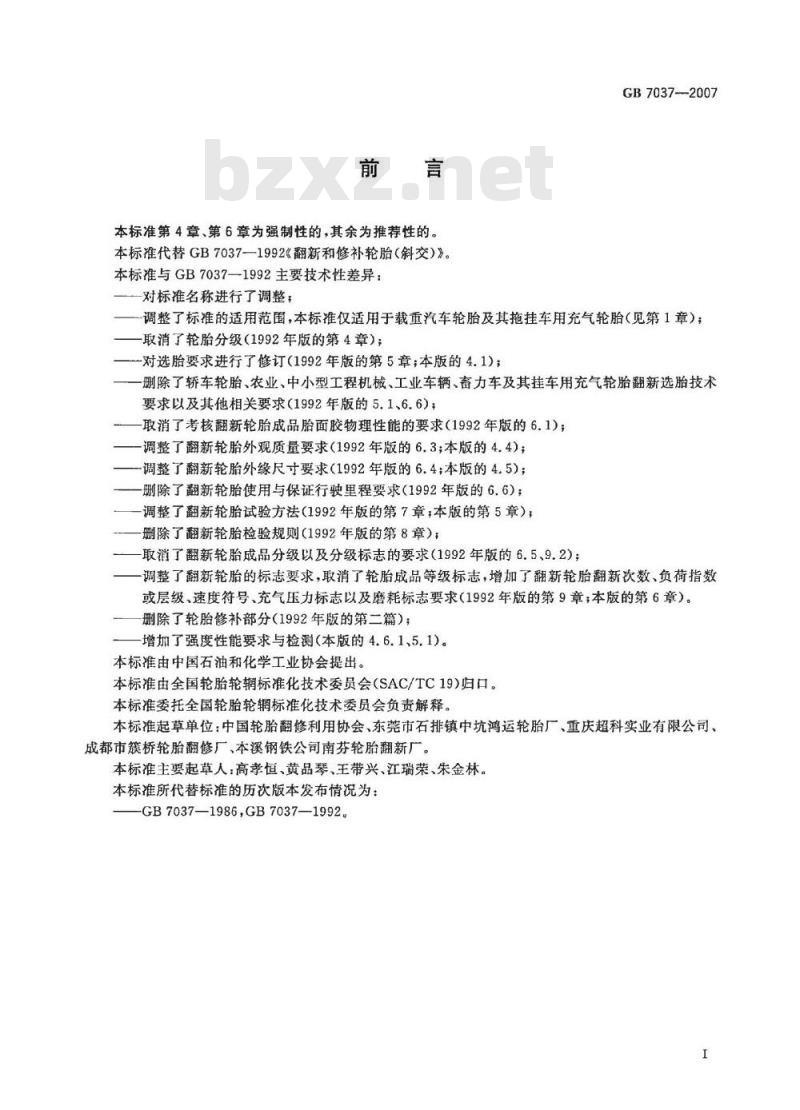

本标准第4章、第6章为强制性的，其余为推荐性的。本标准代替GB7037—1992《翻新和修补轮胎（斜交）》。本标准与GB7037—1992主要技术性差异：对标准名称进行了调整；
GB7037--2007
调整了标推的适用范围，本标准仅适用于载重汽车轮胎及其拖挂车用充气轮胎（见第1章）；取消了轮胎分级（1992年版的第4章）；-对选胎要求进行了修订（1992年版的第5章；本版的4.1）；删除了轿车轮胎、农业、中小型工程机械、工业车辆、畜力车及其挂车用充气轮胎翻新选胎技术要求以及其他相关要求（1992年版的5.1、6.6）；取消了考核翻新轮胎成品胎面胶物理性能的要求（1992年版的6.1)；调整了翻新轮胎外观质量要求（1992年版的6.3；本版的4.4）；-调整了翻新轮胎外缘尺寸要求（1992年版的6.4；本版的4.5；删除了翻新轮胎使用与保证行驶里程要求（1992年版的6.6）；调整了翻新轮胎试验方法（1992年版的第7章本版的第5章）；删除了翻新轮胎检验规则（1992年版的第8章）；取消了翻新轮胎成品分级以及分级标志的要求（1992年版的6.5、9.2）：调整了翻新轮胎的标志要求，取消了轮胎成品等级标志，增加了翻新轮胎翻新次数、负荷指数或层级，速度符号、充气压力标志以及磨耗标志要求（1992年版的第9章；本版的第6章）。删除了轮胎修补部分（1992年版的第二篇）；增加了强度性能要求与检测（本版的4.6.1、5.1)。本标准由中国石油和化学工业协会提出。本标准由全国轮胎轮标准化技术委员会（SAC/TC19）归口。本标准委托全国轮胎轮辋标准化技术委员会负责解释。本标准起草单位：中国轮胎翻修利用协会、东莞市石排镇中坑鸿运轮胎厂、重庆超科实业有限公司成都市筷桥轮胎翻修厂、本溪钢铁公司南芬轮胎翻新厂。本标准主要起草人：高孝恒、黄品琴、主带兴、江瑞荣、朱金林。本标准所代替标准的历次版本发布情况为：GB7037—1986，GB7037—1992。I

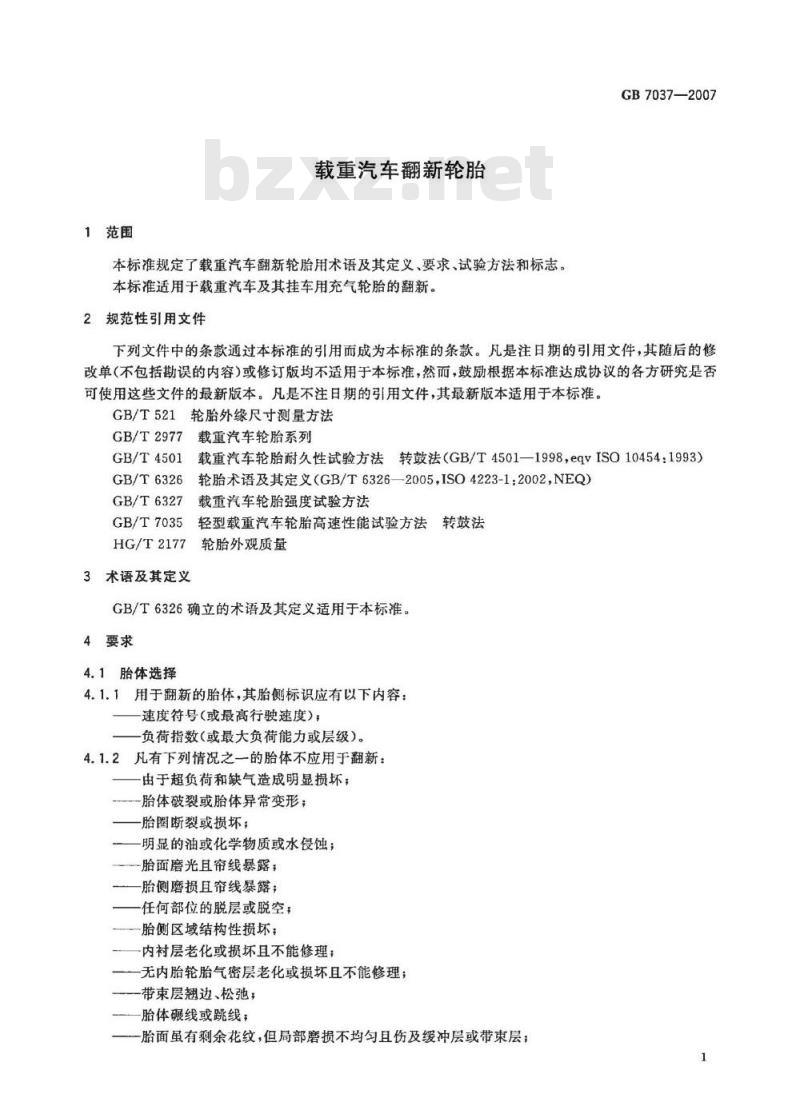

1范围
载重汽车翻新轮胎
本标准规定了载重汽车翻新轮胎用术语及其定义、要求、试验方法和标志。本标准适用于载重汽车及其挂车用充气轮胎的翻新。2规范性引用文件
GB7037—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T521轮胎外缘尺寸测量方法
GB/T2977
载重汽车轮胎系列
载重汽车轮胎耐久性试验方法转鼓法（GB/T4501—1998，eqvISO10454：1993）GB/T4501
GB/T6326
GB/T6327
GB/T7035
HG/T2177
3术语及其定义
轮胎术语及其定义（GB/T6326—2005，ISO4223-1:2002,NEQ）载重汽车轮胎强度试验方法
轻型载重汽车轮胎高速性能试验方法转鼓法
轮胎外观质量
GB/T6326确立的术语及其定义适用于本标准。4要求
4.1胎体选择
4.1.1用于翻新的胎体，其胎侧标识应有以下内容：速度符号（或最高行驶速度）；一负荷指数（或最大负荷能力或层级）。4.1.2凡有下列情况之一的胎体不应用于翻新：一由于超负荷和缺气造成明显损坏；-胎体破裂或胎体异常变形；
胎圈断裂或损坏；
明显的油或化学物质或水侵蚀；胎面磨光且帘线暴露，
胎侧磨损且帘线暴露；
任何部位的脱层或脱空；
胎侧区域结构性损坏；
一内衬层老化或损坏且不能修理：一无内胎轮胎气密层老化或损坏且不能修理；带束层翘边、松弛；bzxz.net
一胎体碾线或跳线；
一胎面虽有剩余花纹，但局部磨损不均匀且伤及缓冲层或带束层；1
GB7037—2007

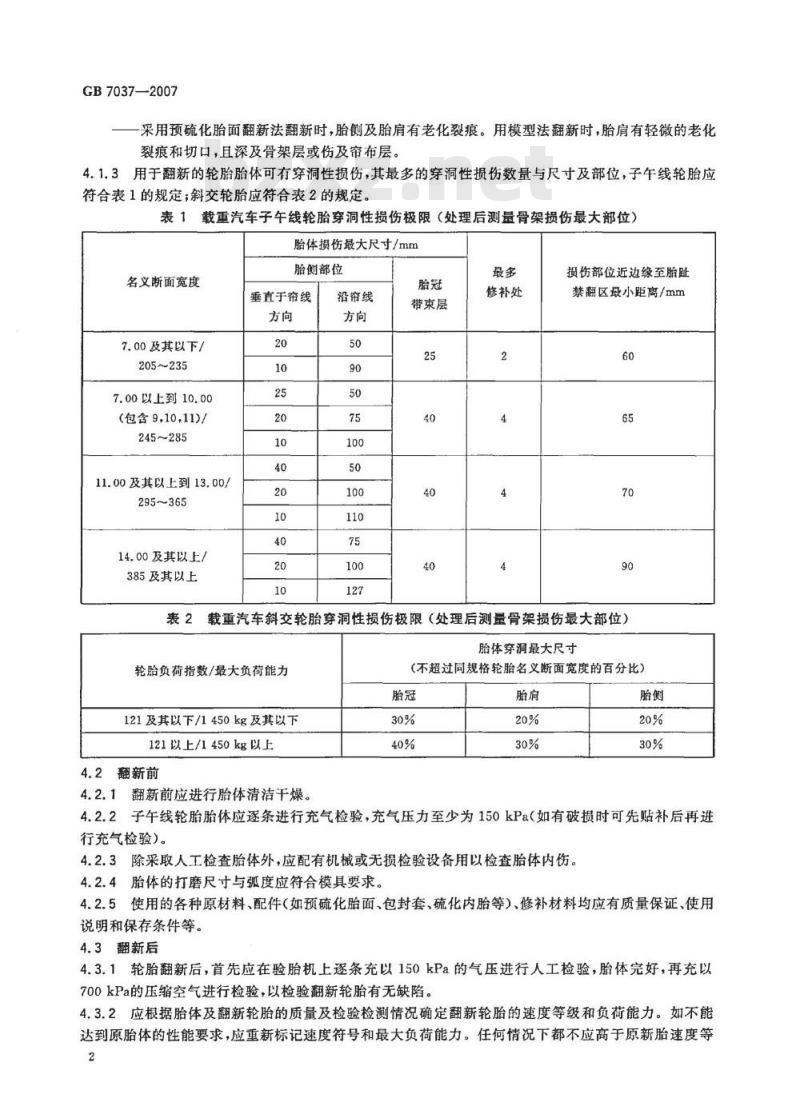

采用预硫化胎面翻新法翻新时，胎侧及胎肩有老化裂痕。用模型法翻新时，胎肩有轻微的老化裂痕和切口，且深及骨架层或伤及帘布层。4.1.3用于翻新的轮胎胎体可有穿洞性损伤，其最多的穿洞性损伤数量与尺寸及部位，子午线轮胎应符合表1的规定；斜交轮胎应符合表2的规定。表1载重汽车子午线轮胎穿洞性损伤极限（处理后测量骨架损伤最大部位）胎体损伤最大尺寸/mm
名义断面宽度
7.00及其以下/
205~235
7.00以上到10,00
（包含9，10,11)/
245~285
11.00及其以上到13.00/
295~365
14.00及其以上/
385及其以上
胎侧部位
垂直于帘线
沿帘线
带束层
修补处
损伤部位近边缘至胎趾
禁翻区最小距离/mm
表2载重汽车斜交轮胎穿洞性损伤极限（处理后测量骨架损伤最大部位）胎体穿洞最大尺寸
轮胎负荷指数/最大负荷能力
121及其以下/1450kg及其以下
121以上/1450kg以上
4.2翻新前
4.2.1翻新前应进行胎体清洁干燥，（不超过同规格轮胎名义断面宽度的百分比）胎冠
4.2.2子午线轮胎胎体应逐条进行充气检验，充气压力至少为150kPa（如有破损时可先贴补后再进行充气检验）。
4.2.3除采取人工检查胎体外，应配有机械或无损检验设备用以检查胎体内伤4.2.4胎体的打磨尺寸与弧度应符合模具要求。4.2.5使用的各种原材料、配件（如预硫化胎面、包封套、硫化内胎等）、修补材料均应有质量保证、使用说明和保存条件等。
4.3翻新后
4.3.1轮胎翻新后，首先应在验胎机上逐条充以150kPa的气压进行人工检验，胎体完好，再充以700kPa的压缩空气进行检验，以检验翻新轮胎有无缺陷4.3.2应根据胎体及翻新轮胎的质量及检验检测情况确定翻新轮胎的速度等级和负荷能力。如不能达到原胎体的性能要求，应重新标记速度符号和最大负荷能力。任何情况下都不应高于原新胎速度等2

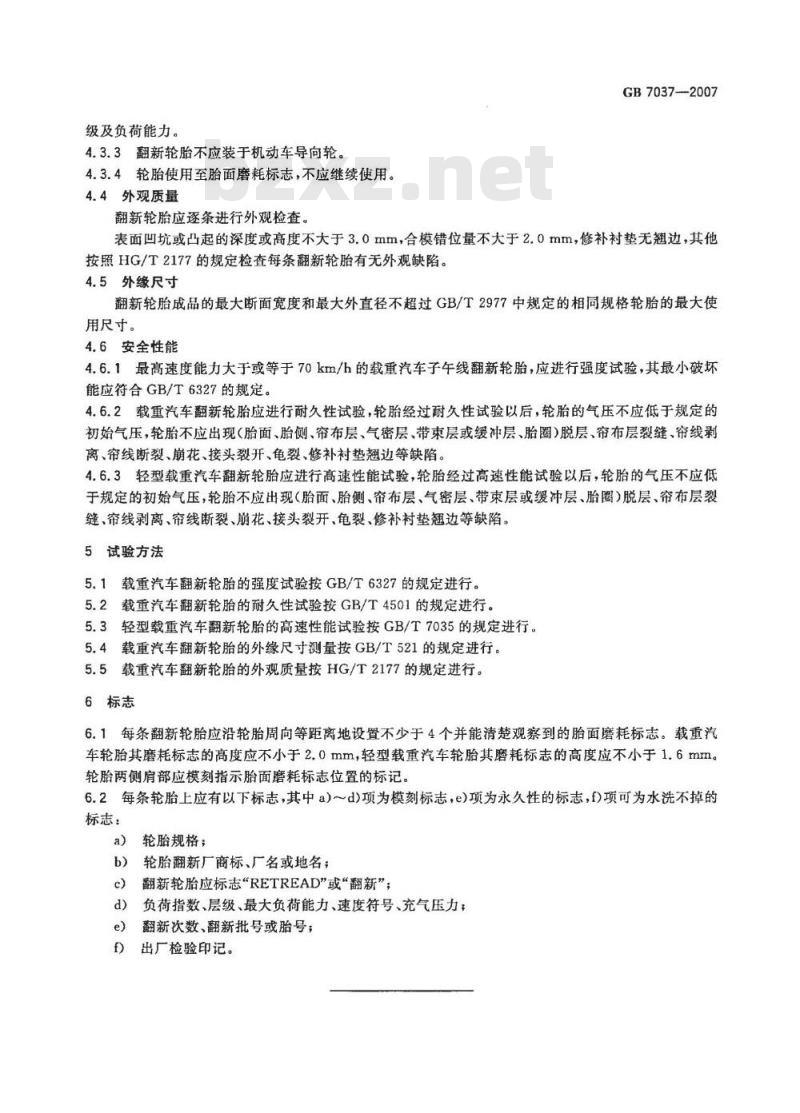

级及负荷能力。
4.3.3翻新轮胎不应装于机动车导向轮。4.3.4轮胎使用至胎面磨耗标志，不应继续使用。4.4外观质量
翻新轮胎应逐遂条进行外观检查。GB7037—2007
表面凹坑或凸起的深度或高度不大于3.0mm，合模错位量不大于2.0mm，修补衬垫无翘边，其他按照HG/T2177的规定检查每条翻新轮胎有无外观缺陷。4.5外缘尺寸
翻新轮胎成品的最大断面宽度和最大外直径不超过GB/T2977中规定的相同规格轮胎的最大使用尺寸。
4.6安全性能
4.6.1最高速度能力大于或等于70km/h的载重汽车子午线翻新轮胎，应进行强度试验，其最小破坏能应符合GB/T6327的规定。
4.6.2载重汽车翻新轮胎应进行耐久性试验，轮胎经过耐久性试验以后，轮胎的气压不应低于规定的初始气压，轮胎不应出现（胎面、胎侧、帘布层、气密层、带束层或缓冲层、胎圈脱层、帘布层裂缝、帘线剥离、帘线断裂、崩花、接头裂开、龟裂、修补衬垫翘边等缺陷4.6.3轻型载重汽车翻新轮胎应进行高速性能试验，轮胎经过高速性能试验以后，轮胎的气压不应低于规定的初始气压，轮胎不应出现（胎面、胎侧、帘布层、气密层、带束层或缓冲层、胎圈）脱层、帘布层裂缝、帘线剥离、帘线断裂、崩花、接头裂开、龟裂、修补衬垫翘边等缺陷。5试验方法
5.1载重汽车翻新轮胎的强度试验按GB/T6327的规定进行。5.2载重汽车翻新轮胎的耐久性试验按GB/T4501的规定进行。5.3轻型载重汽车翻新轮胎的高速性能试验按GB/T7035的规定进行。5.4载重汽车翻新轮胎的外缘尺寸测量按GB/T521的规定进行。5.5载重汽车翻新轮胎的外观质量按HG/T2177的规定进行。6标志
6.1每条翻新轮胎应沿轮胎周向等距离地设置不少于4个并能清楚观察到的胎面磨耗标志。载重汽车轮胎其磨耗标志的高度应不小于2.0mm，轻型载重汽车轮胎其磨耗标志的高度应不小于1.6mm。轮胎两侧肩部应模刻指示胎面磨耗标志位置的标记。6.2每条轮胎上应有以下标志，其中a)～d)项为模刻标志，e)项为永久性的标志，f)项可为水洗不掉的标志：
轮胎规格；
轮胎翻新厂商标、厂名或地名；翻新轮胎应标志“RETREAD”或“翻新”；c)
负荷指数、层级、最大负荷能力、速度符号、充气压力；d)
翻新次数、翻新批号或胎号；
出厂检验印记。
GB7037-2007
中华人民共和
国家标准
载重汽车翻新轮胎
GB7037—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5
2008年1月第一版
字数8千字
2008年1月第一次印刷
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
