【国家标准(GB)】 汽车用液化石油气蒸发调压器

ICS 43. 080
中华人民共和国国家标准
GB 20912--2007
汽车用液化石油气蒸发调压器
Vaporizer/pressure regulator of LPG vehicle标准分网
bzfycom
2007-04-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施
：本标准第4章至第8章的内容为强制性，其余为推荐性的GB 20912—-2007
本标准与ECER67.2000关于动力系统使用液化石油气的机动车辆特殊装置批准的统一致性程度为非等效。
本标准由国家发展和改革委员会提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：中国汽车技术研究中心。本标准主要起草人：马家华、顾严平、冯屹、刘桂彬、陈嵩、张富兴。规定》的
汽车用液化石油气蒸发调压器
GB 20912--2007
本标准规定广汽车用液化石油气（以下简称LPC）蒸发调压器（定义见GB/T17895)的整号标记要求、试验方法、捡验规则，标志、包装、运输及储存。本标准适用于工作环境温度为-40e网处公称工作压力为2.2MPa（水标准所述的压力均指表压），以符合GB19159要求的汽车用LPG为工作介质的汽车用蒸发调压器（以下筒称蒸发压器）。
规范性引用文件
下列文件中的条薪
标准的引用面成为本标准的条款。凡基注甘期的引用文件，其随后所有的修改单(不包勘翼鼠器)或修
是否可使用这些文独的最新版本GB/T 528
GB/T 1173
GB/T 1220
GB/T 442
copper atlay rd.
GB/T 7762
I.1989,Rubber
ic strain deslitug.
GB 9969. 1
GB/T10125
GB/T E7805
像胶或热
铸遭铝合金
锈钢棒
及铜合金撞
1式锥螺纹
硫化橡胺或盐
ized or
业广品使用
墨氨腐
tionsofdeli
花石油气汽车
汽车利
GB19159车用骏箱
有趣气
液化油气衣车专用装置的安装要求GB/T 19239
金属镀层和唯季盖层厚度系列及质量要CB/F 3764
3术语和定义
下列术语及定义适用于木标摊，设计压力 designpressure
鼓励据本标准达成协议的各方研究新版本活用
李标摊。
定(GB/ 52
1998,egv ISO 37:
o1637:197,wrought·copperand试验（GB/量77吨
cxacking
1997，era
2003,IS0 1131-
Part :Static and dyrrem-
1S(79227 :1990)
蒸发调压器根据实际使用要求前设计成不同压力等级的工作腔，其每个工作腔的最大工作压力则为设压力。
4要求
4. 1一般要求
4.1蒸发调尿器表面应无尖角毛刺。4.1.2蒸发调压器承受液相1.PG压力的连接接头宜采用卡套式或扩口式管接头，接头的综合机被强GB 209122007

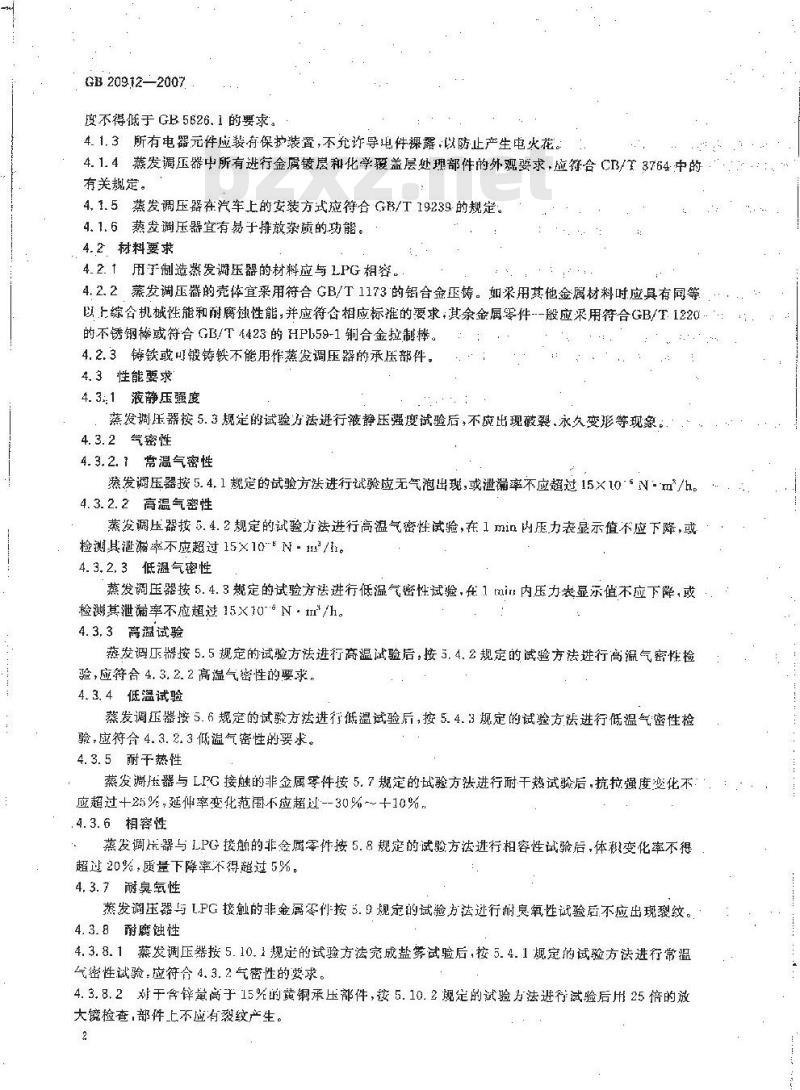

度不得低于 GB 5626.1的要求。年.1.3所有电器元件应装有保护装置，不充许导出件裸露：以防止产生电火花。4.1.4发调压器中所有进行金属镀层和化学爱盖层处理部件的外观要求，应符合CB/T3764中的有关规定。
4,1.5蒸发调压器在汽车上的安装方式应符合GB/T19239的规定4.1.6蒸发调压器宜有易于排救杂质的功能。4.2材料要求
4.2.1用于制造蒸发谢压器的材料应与LPG相容。4.2.2蒸发调压器的壳体宜采用符合GB/T1173的铝合金正铸。如采用其他金属材料时应具有同等以上综合机械性能和耐腐蚀性能，并应符合相应标准的要求，其余金属零件-一般应采用符合GB/T.1220的不锈钢桦或符合GB/T4423的HPl59-1铜合金拉制楼。4.2.3铸铁或可锻铸铁不能用作蒸发调压器的承压部件。4.3性能要求
4.3.1液静压强度
蒸发调压器按5.3规定的试验力法进行液静压强度试验后，不应出现被裂，永久变珍等现象。4.3.2气密性
4.3.2.7常温气密性
熬发调压器按5.4.1规定的试验方法进行试验应无气泡出现，或泄漏率不应超过15×10°6N-m/h。4.3.2.2高温气密性
蒸发调压器按5.4.2规定的试验方法进行高温气密性试验，在1min内压力表显示值不应下降，或检测其泄游率不应超过15×10-N·1/。4. 3.2. 3低温气密性
蒸发调压器按5.4.3规定的试验方法进行低温气密性试验，代1min内压力表显示值不应下降，或检其泄漏率不应超过15×10°N·r/h。4. 3.3高温试验
蒸发调压据按5.5规定的试验方法进行高温试验后，按5.4.2规定的试验方法进行高湿气密性检验，应符合4.3.2.2高温气密性的要求。4. 3. 4低温试验
蒸发调压器按5.6规定的试验方法进行低温试验后，按5.4.3规定的试验方法进行低温气密性检验.应符合4.3.2.3低温气密性的要求。4.3.5耐干热性
蒸发调压器与LPG接触的非金属零件按5.7规定的试验方法进行耐干热试验后，抗拉强度变化不应超过+25%，延仲率变化范不应超过--30%~十10%，.4.3.6相容性
蒸发调片器与LPG接触的非金属零件按5.8规定的试验方法进行相容性试验后，体变化率不得超过20%，质量下降率不得超过5%。4.3.7耐臭氧性
蒸发调压器与LPG接触的非金属零仆按5.9规定的试验方法进行耐臭氧性试验后不应出现裂纹。4.3.8耐腐蚀性
4.3.8.1藜发调压器按5.10.1规定的试验方法完成盐雾试验后，校5.4.1规定的试验方法进行常温气密性试验，应符合4.3.2气密性的要求。4.3.8.2对于含锌量高于15%的黄铜承压部件，按5.10.2规定的试验为法进行试验后用25倍的放大镜检查，部件上不应有裂纹产生。4.3.9耐报性
GB 20912--2007

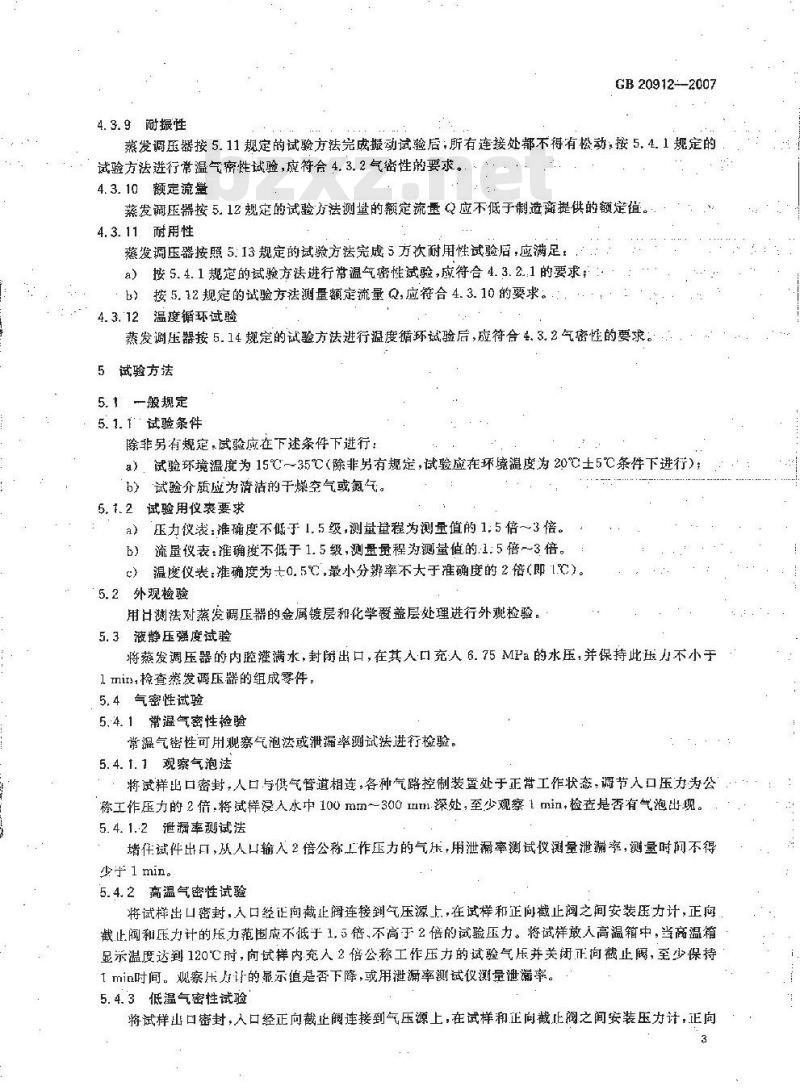

蒸发调压器按5.11规定的试验方法完成振动试验后，所有连接处部不得有松动，按5.4.1规定的试验方法进行常温气密性试验，应符合4.3.2气密性的要求。4.3.10额定流量
蒸发调压器按5.12规定的试验方法测量的额定流量Q应不低子制造商提供的额定值。4. 3. 11 耐用性
蒸发调压器按照5.13规定的试验方法完成5方次耐用性试验后，应满足，a）按5.4.1规定的试验方法进行带温气密性试验，应符合4.3.2.1的要求；b）按5.72规定的试验方祛测量额定流量Q，应符合4.3.10的要求4.3.12温度循环试验
蒸发调压器按5.14规定的试验方法进行温度循环试验后，应符合4.3.2气密性的要5试验方法
5.1一般规定
5.1.1试验条件
除非另有规定。成验应在下述条件下进行：a）试验环境温度为15℃～35℃（除非另有规定，试验应在环境温度为20℃±5℃条件b）试验介质应为清洁的干燥空气或氮气。5. 1. 2 试验用仅表要求
a）压力仪表：准确度不低于1.5级，测量量程为测量值的1:5倍～3倍。b）流量仪表：准确度不低于1.5级，测量量程为测量值的.1:5倍~3倍。c）温度仪表：维确度为七0.5℃，最小分辨率不大于准确度的2倍（即1）。5.2外观检验
用日法对蒸发调压器的属镀层和化学覆盖层处理进行外观检验。5.3液静压强度试验
将蒸发调压器的内腔灌满水，封闭出口，在其入口充人6.75MPa的水压，并保持此压力不小于l min,检查蒸发调压器的组成零件。5.4气密性试验
5.4.1常温气密性检验
常温气密性可用观察气泡法或泄漏率测试法进行检验。5.4.1.1观察气泡法
将试样出口密封，人口与供气管道相连各种气路控制装置处于正带工作状态，调节入口压力为公称工作压力的2倍，将试样浸入水中100mm~300mm.深处，至少观察1min，检查是否有气泡出现。5.4.1.2泄漏率测试送
堵试件出口，从人口输入2倍公称上作压力的气乐，用泄漏率测试仪测量泄端率，测量时前不得少于 1 min。
5.4.2高温气密性试验
将试样出口密封，入口经正向裁止阀连接到气压源上，在试样和正间截止阀之间安装压力计，正向截止阀和压力计的压力范围应不低于1.5倍，不高于2倍的试验压力。将试样放入高温箱中，当高温箱显示温度达到120℃时，向试样内充入2倍公称工作压力的试验气压并关闭正向截止阀，至少保持「min时间。观察压厅让的显示值是否下降，或用泄漏率测试仪测量泄漏率。5.4.3低温气密性试验
将试样出口密封，入口经正向截正阀连接到气压源上，在试样和正向截止阀之间安装压力计，正向3
GB 20912-2007
截正阅和压力计的压力范围应不低于1.5倍、不高子2倍的试验压力。将试样放入低温箱中，当低温箱显示温度达到一40℃时，向试样内充人2倍公称工作压力的试验气压并关闭正向裁山阀至少保持1min时间。观察压力计的显示值是否下降，或用泄漏率测试仪测量泄漏率。5.5高温试验
堵佳试样出扫，将其置于高温箱中，调节温度为120℃并承受2倍公称工作压力的气压保持8h后，进行高温气密性检验。
5.6低温试验
堵住试样出日，将其置于低温箱中，调节温度为-40℃并承变2倍公称工作压力的气压保持8h后，进行低温气密性检验。
5.7耐干热性试验
蒸发调压器与LPG接触的非金属零件在温度为-F20F62℃的中暴露168.h后，按CB/T528规定的方法检查具抗拉强度和延仲率的变5.8相容性试验
蒸发调压器与 LPG接痛
金腐零
变化率：然后放暨在湿的空
5.9耐奥氧性试验
蒸发调压器
50 pplm±5 pph.温
5. 10耐腐蚀性试弱
5. 10. 1 将蒸发调厚
5.10.2将清除表
铜部件，放人温度为
部件置于氨水表面
5. 11 耐振性试验
将试样可媒
b）将振动频率
）在三个互相翼
触的非
40℃2
接孔封往
并使其保节
上2℃、容积
o mm 处.证
适在振动计
$ 17 Hz
向各主
d）按 5. 4. 1 规定的
5. 12额定流量测量
流量计可安装企然发
℃+2℃的
月内装有0.61
烷或正感烷漫泡72h，检查其体积拉伸20后，置于臭度为
大镜检香样件製面。
验方法进稳144的盐筹试验。
额定！作限力的气压产生）的黄發
94的含水鼠水的封闭容器中，
遵气以或各级出气口，在蒸发调瓜器的进口处入公称工作压力的试反复调节被蒸发调压器使基级腔康力，便蒸发调器出口验气体，使米级膜片处于完垒
获得最大流圣，此时从流量计上读醇最关流量值。5. 13耐用性试验
蒸发调压器应进行5万次工作循环的耐用性试验。每次工作循环应为：接通气源，当人口压力达到公称工作压力时，开启出口，彤成稳定的出口流量谢断源，待入日压力降至1.1MPa以下时，关闭出口。循环频率不高于10次/min：5. 14温度循环试验
将试件保持2.MP的试验压力，进行96h从：40℃~-120℃的摄度循环试验，循环周期为120miTl6检验规则
6. 1 检验项月见表 1
6.2 出厂捡验
产品出厂前应按表1规定项日迹行述只检验。+
检验项目
外观检查
静压强度
气密性
高温试验
低凝试验
醛下热性
相容性
南臭氧
耐魔仙
环试验
注：出厂检聚中的
气密性试验
6.3型式检验
6.3.1有下列
4.上、4.2的要#
一时蒸发
产品设计审
1）新设或设计参数、
特产亲年愿上，重新恢
连续蛋韵
经检验或试
标志，包装、运赖
7.1标志
1年时，
意格后的试
蒸发调压器的壳料
表1检验项目
梭骏方法
温气密性试验
判定依据
出广检验
GB 20912—2007
型式检验
型式检验。对糖设计的产品还应接are
使用寿命，不能作为合格产品出厂有永久性标记，标记应清晰。标记应包播以下两率制造厂名称或施标
b）产品型号；
\LPG\标记;
公称工作压力：
生产批号和期。
7.2包装
产品的包装应保证搬运过程中不被损环。7.2. 1
内容：
产品的包装箱内应附有产品合格证、使用说明书及必要的装箱单。包装箱上应标有下列制造」名：bZxz.net
产品型号和编号；
数壁和毛：
d）：出厂日期：
GB 20912-2007
e）外形尺寸【长×宽×高）；
搬运注意事项。
7.3．运输及贮存
7.3.1产品装运时，应轻装轻放，随止重压及碰控，严防雨淋及化学品的浸蚀。7.3.2产品贮存在通风、千燥，清的室内。出厂文件
出厂文件包括产品合格证、装箱清单及产品使用说明书。8. 1产品合格证
产品合格证应注明以下内容：
制造厂名和商标；
b）产品型号和编号，
c）检验部门的签章及检验日期。8.2装箱清单
当包装箱内另有蒸发调压器以外的附件(如接头、专用工具等)时，应附装箱消单。8.3产品使用说明书
说明书的编写按GB9969.1《.工业产品使用说明书总则》进行编写，并特别要说明以下内容：a）蒸发调压器的结构型式，功能介绍。使用过程中的故障判别及排除方法。by
GB2Q912-2007
中华人民共和国
国家标准
汽车用液化石油气蒸发调压器
GB20912—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. ct. cn
电话：6852894668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16印张 0. 75字数 12 千字2007年9月第一版2007年9月第一次印刷x
书：155066-1-29879定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
202162
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
