【国家标准(GB)】 棉纤维线密度试验方法 中段称重法

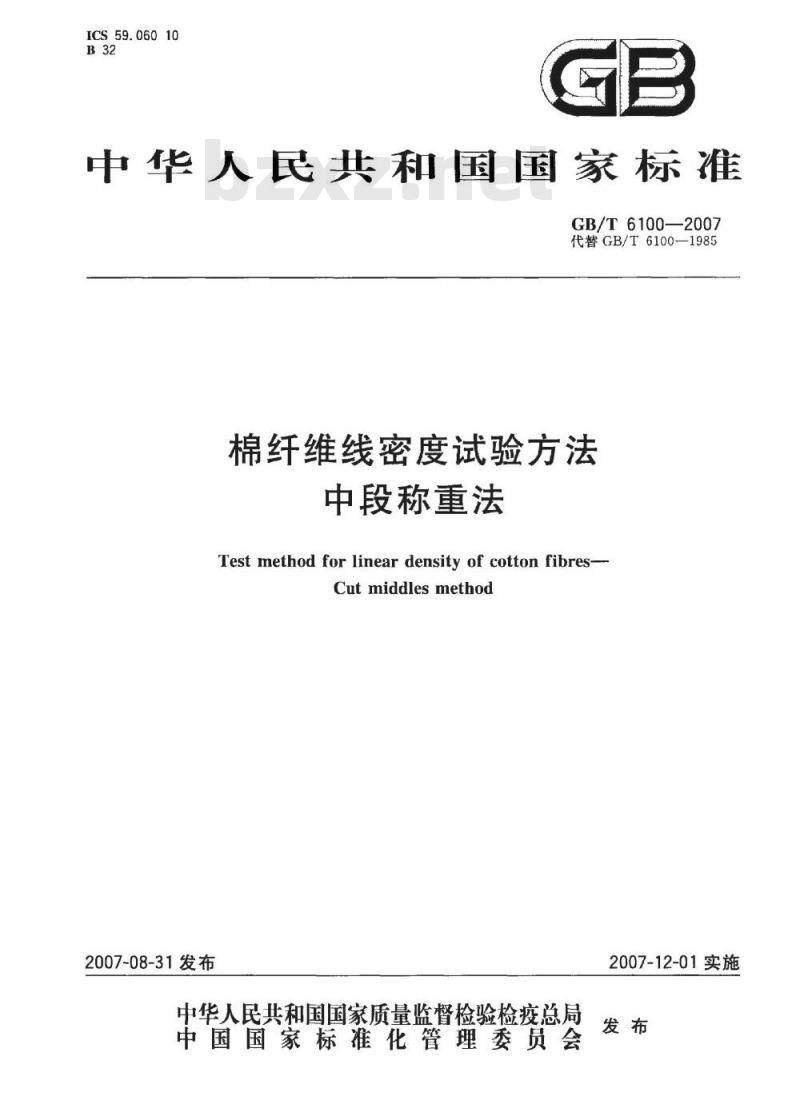

ICS59.06010
中华人民共和国国家标准
GB/T6100—2007
代替GB/T6100-1985
棉纤维线密度试验方法
中段称重法
Test method for linear density of cotton fibres-Cutmiddlesmethod
2007-08-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-12-01实施

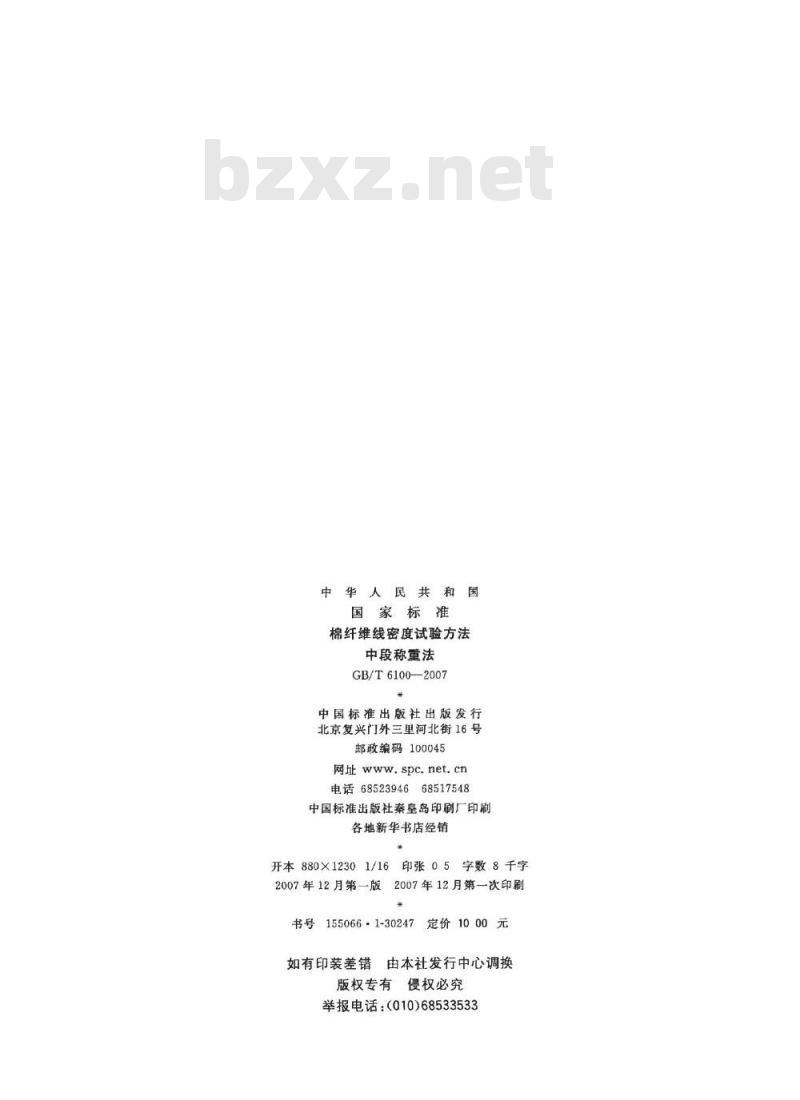

中华人民共和
国家标准
棉纤维线密度试验方法
中段称重法
GB/T6100—2007
中国标准出版社出版发行bzxZ.net
北京复兴门外三里河北街16号
邮政编码100045
网址spc.net.cn
电话68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
5印张05
期字数8千字
2007年12月第一版2007年12月第一次印刷*
号155066·1-30247
定价1000元
错由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
GB/T6100-2007

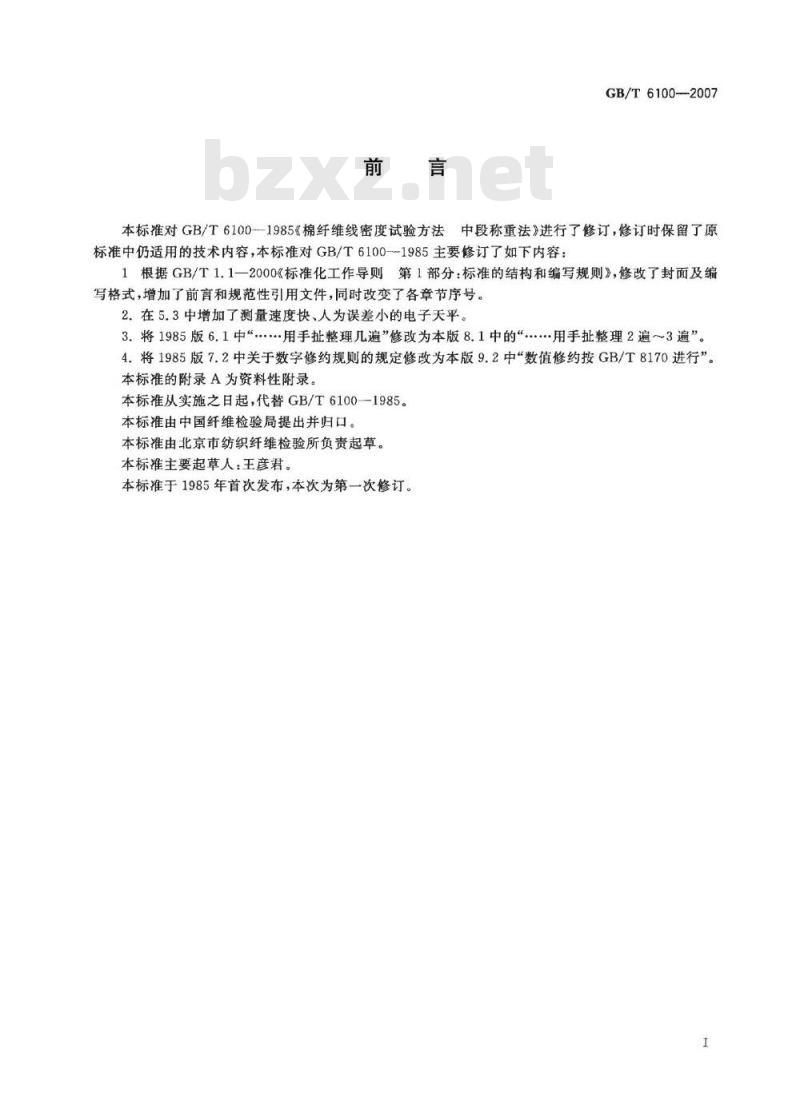

本标准对GB/T61001985《棉纤维线密度试验方法中段称重法》进行了修订，修订时保留了原标准中仍适用的技术内容，本标准对GB/T6100--1985主要修订了如下内容：1根据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》，修改了封面及编写格式，增加了前言和规范性引用文件，同时改变了各章节序号。2.在5.3中增加了测量速度快、人为误差小的电子天平。3.将1985版6.1中“…··…·用手扯整理几遍”修改为本版8.1中的“……用手扯整理2遍～3遍”。4.将1985版7.2中关于数字修约规则的规定修改为本版9.2中数值修约按GB/T8170进行”本标准的附录A为资料性附录。
本标准从实施之日起，代替GB/T6100—1985。本标准由中国纤维检验局提出并归口。本标准由北京市纺织纤维检验所负责起草。本标准主要起草人：王彦君。
本标准于1985年首次发布，本次为第一次修订。I

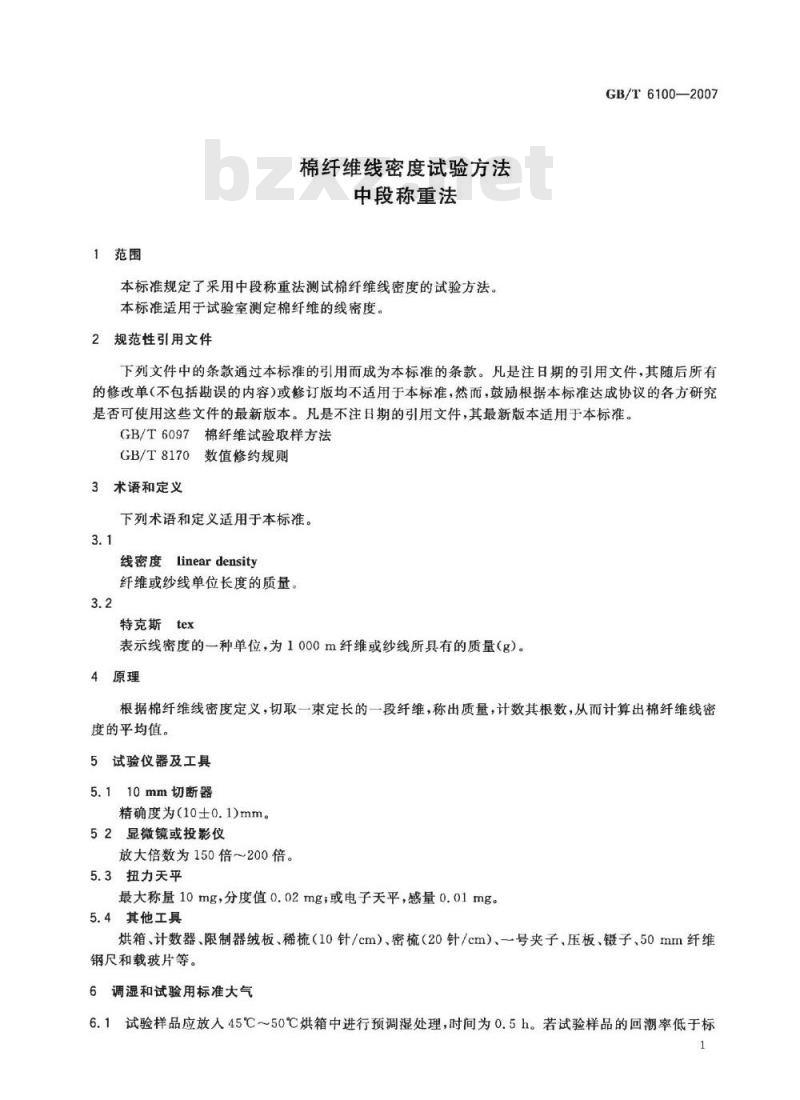

1范围
棉纤维线密度试验方法
中段称重法
本标准规定了采用中段称重法测试棉纤维线密度的试验方法。本标准适用于试验室测定棉纤维的线密度。2规范性引用文件
GB/T6100—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6097棉纤维试验取样方法
GB/T8170数值修约规则
3术语和定义
下列术语和定义适用于本标准。3.1
线密度lineardensity
纤维或纱线单位长度的质量
特克斯tex
表示线密度的一种单位，为1000m纤维或纱线所具有的质量（g）。4原理
根据棉纤维线密度定义，切取一束定长的一段纤维，称出质量，计数其根数，从而计算出棉纤维线密度的平均值。
试验仪器及工具
5.110mm切断器
精确度为（10士0.1)mm。
52显微镜或投影仪
放大倍数为150倍～200倍。
5.3扭力天平
最大称量10mg，分度值0.02mg；或电子天平，感量0.01mg。5.4其他工具
烘箱、计数器、限制器绒板、稀梳（10针/cm）、密梳（20针/cm）、一号夹子、压板、镊子、50mm纤维钢尺和载玻片等。
6调湿和试验用标准大气
6.1试验样品应放人45℃～50℃烘箱中进行预调湿处理，时间为0.5h。若试验样品的回潮率低于标1

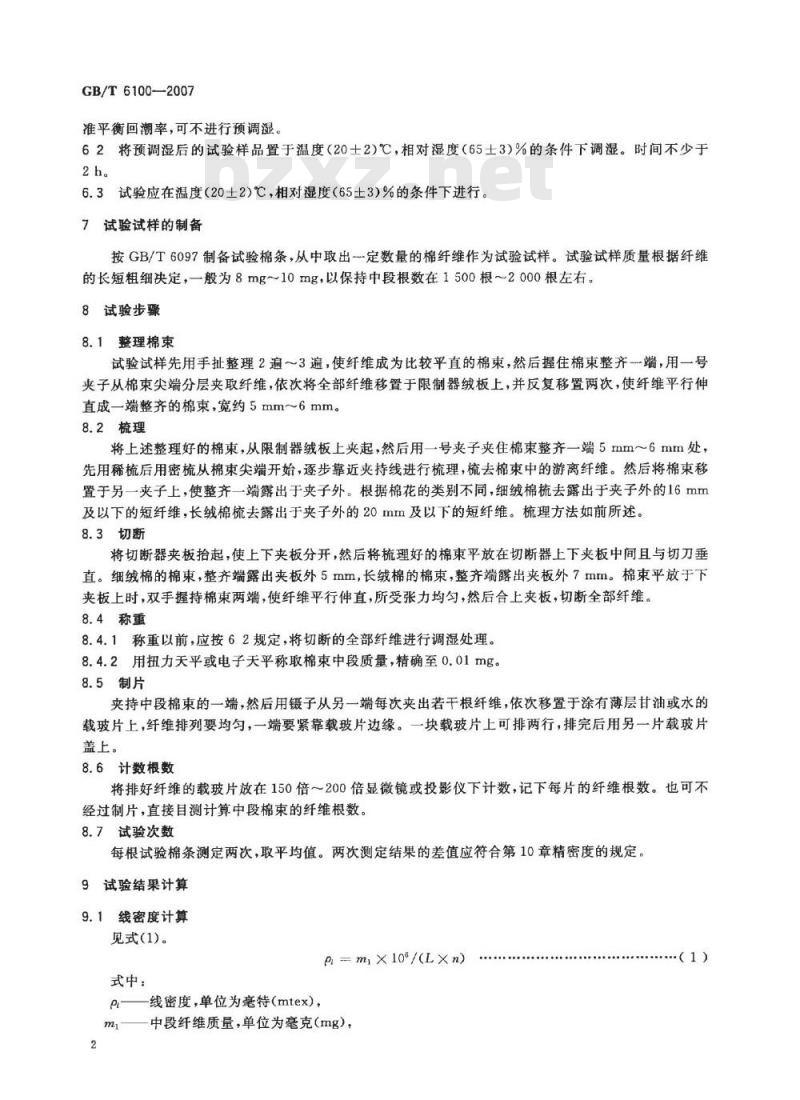

GB/T6100—2007
准平衡回潮率，可不进行预调湿。62将预调湿后的试验样品置于温度（20士2）℃，相对湿度（65士3）%的条件下调湿。时间不少于2h.
6.3试验应在温度（20土2)℃，相对湿度（65土3)%的条件下进行。7试验试样的制备
按GB/T6097制备试验棉条，从中取出一定数量的棉纤维作为试验试样。试验试样质量根据纤维的长短粗细决定，一般为8mg～10mg，以保持中段根数在1500根～2000根左右。8试验步骤
8.1整理棉束
试验试样先用手扯整理2遍～3遍，使纤维成为比较平直的棉束，然后握住棉束整齐--端，用一号夹子从棉束尖端分层夹取纤维，依次将全部纤维移置于限制器绒板上，并反复移置两次，使纤维平行伸直成一端整齐的棉束，宽约5mm～6mm。8.2梳理
将上述整理好的棉束，从限制器绒板上夹起，然后用一号夹子夹住棉束整齐一端5mm～6mm处，先用稀梳后用密梳从棉束尖端开始，逐步靠近夹持线进行梳理，梳去棉束中的游离纤维。然后将棉束移置于另一夹子上，使整齐一端露出于夹子外。根据棉花的类别不同，细绒棉梳去露出于夹子外的16mm及以下的短纤维，长绒棉梳去露出于夹子外的20mm及以下的短纤维。梳理方法如前所述。8.3切断
将切断器夹板抬起，使上下夹板分开，然后将梳理好的棉束平放在切断器上下夹板中间且与切刀垂直。细绒棉的棉束，整齐端露出夹板外5mm，长绒棉的棉束，整齐端露出夹板外7mm。棉束平放于下夹板上时，双手握持棉束两端，使纤维平行伸直，所受张力均匀，然后合上夹板，切断全部纤维。8.4称重
8.4.1称重以前，应按62规定，将切断的全部纤维进行调湿处理。8.4.2用扭力天平或电子天平称取棉束中段质量，精确至0.01mg。8.5制片
夹持中段棉束的一端，然后用镊子从另一端每次夹出若干根纤维，依次移置于涂有薄层甘油或水的载玻片上，纤维排列要均勾，一端要紧靠载玻片边缘。一块载玻片上可排两行，排完后用另一片载玻片盖上。
8.6计数根数
将排好纤维的载玻片放在150倍～200倍显微镜或投影仪下计数，记下每片的纤维根数。也可不经过制片，直接目测计算中段棉束的纤维根数。8.7试验次数
每根试验棉条测定两次，取平均值。两次测定结果的差值应符合第10章精密度的规定。9试验结果计算
9.1线密度计算
见式(1)。
Pi=m×10°/(L×n）
式中：
p—线密度，单位为毫特(mtex)，ml—中段纤维质量，单位为毫克（mg）2
..（1)
L——切断纤维长度（L=10mm/根）；一纤维数，单位为根。
9.2数值修约
线密度值修约至整数。数值修约按GB/T8170进行。10精密度
10.1重复性
GB/T6100-2007
用本标准的试验方法，对同一试验室样品，在相同条件下（同一试验室、同一操作者、同一设备和在短时间间隔内）所完成的两个单次试验，线密度结果之间差值的绝对值，在95%概率水平下应小于重复性n值。值等于8.7mtex。
用本标准的试验方法，对同一试验棉条，制作两个试验试样，在相同条件下（同一试验室、同一操作者、同一设备和在短时间间隔内）进行试验，线密度结果之间差值的绝对值在95%概率水平下，应小于重复性r值。r2值等于6.3mtex。如果同一试验室内，对同一试验棉条，在重复性条件下试验的两个试验试样，试验结果差值的绝对值大于6.3mtex，则应增试一次。用格拉布斯（Grubbs）法对三个试验试样的试验结果进行异常值检验。若有异常值，以剔除异常值后余下的两个结果的平均值作为最终试验结果。若无异常值，则以临界值7.6mtex进行判断。若三个试验试样试验结果的极差小于此临界值，则以这三个结果的平均值作为最终试验结果，若大于此临界值，则继续增试一次，再用格拉布斯法对试验结果进行异常值检验，以剔除异常值后的所有结果的平均值作为最终试验结果。10.2再现性
用本标准的试验方法，对于同一试验室样品，在不同的条件下（不同的试验室、不同的操作者和不同的设备)各完成一个单次试验，线密度结果之间差值的绝对值，在95%概率水平下，应小于再现性R值。R1值等于20.4mtex。
用本标准的试验方法，对于同一试验棉条，在不同的条件下（不同的试验室、不同的操作者和不同的设备）制备单个试验试样进行试验，线密度结果之间差值的绝对值，在95%概率水平下，应小于再现性R2值。R2值等于16.4mtex。若两试验室试验结果所包含的试验试样数各有两个，则这两个试验室试验结果之间差值的绝对值应小于15.8mtex11试验报告
试验报告包括试验结果，并写明批样来源、品级长度、品种，样品编号、试验日期和温湿度等。试验报告单如下：
棉纤维线密度中段试验报告单
批样来源
品级长度
棉束中段纤维质量/mg
棉束纤维根数/根
线密度/mtex
第一次
第二次
试验次数
第三次
样品编号
试验日期
温、湿度
线密度平均值
第四次
试验员
GB/T6100—2007
附录A
（资料性附录）
棉纤维公制支数、每毫克根数计算方法A.1本标准在测定棉纤维线密度的同时，也可计算出纤维的公制支数值，见式（A.1)。Na=LXn/mi
式中：
N—纤维公制支数。
其他符号同本标准式(1)。
A，2本标准在测定棉纤维线密度的同时，用扭力天平或电子天平分别称取棉束中段和两端纤维的质量（精确至0.01mg），也可计算出每毫克棉纤维的根数，见式（A.2)。M=n/(mi+mz)
式中：
M每毫克纤维的根数，单位为根每毫克（根/mg）；ma-
切断棉束两端的纤维质量和，单位为毫克（mg）。其他符号同本标准式(1)。
A.3纤维公制支数修约至十位数，每毫克纤维根数修约至整数。数值修约方法按GB/T8170进行。版权专有侵权必究
GB/T6100-2007
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
