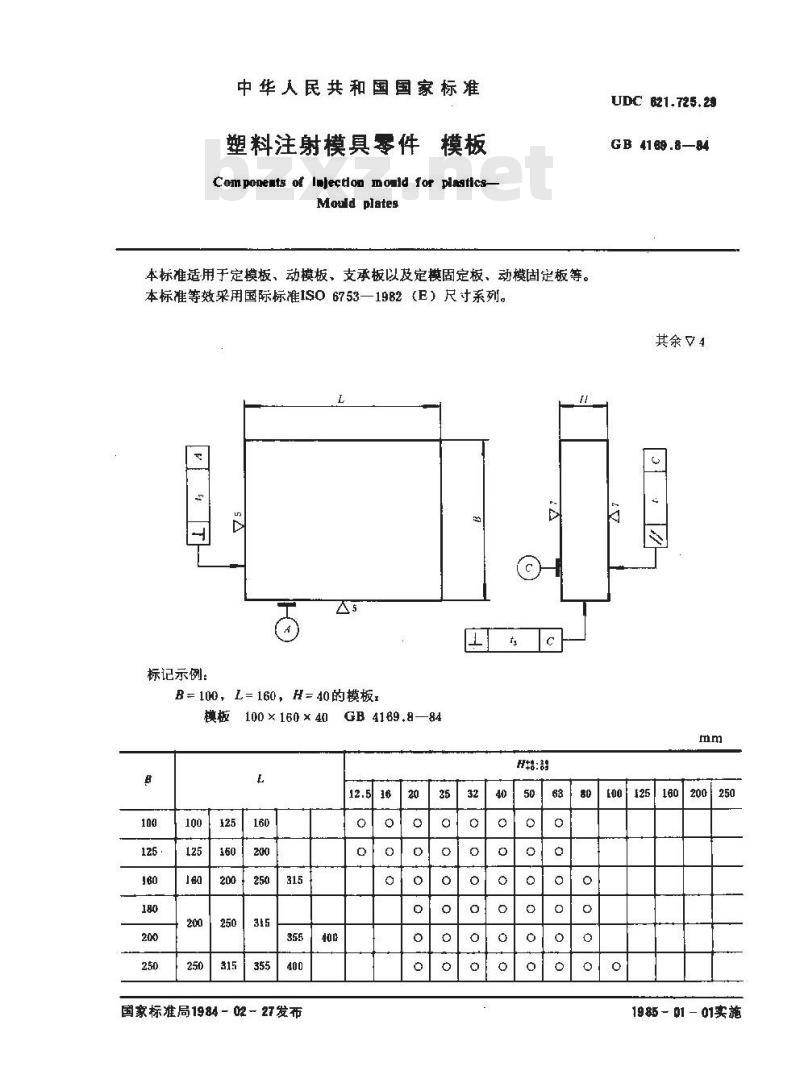

塑料注射模具零件模板
Com ponerts ot Injecton moald for plgtics-Mor d plates
本标准适用于定模板、动模板、支承板以及定模固定板、动模固定板等。本标准等效采用国际标准ISO 6753—1982（E）尺计系列。ASwww.bzxz.net
标记示例：
B=100，L=160，H=40的模板
100×160×40
国家标准局1984-02-27发布
GB 4189.8—84
+表 9
UDC B21.725.29
GB4169.8—84
其余又4
1985-01- 01实施
材料：45钢GB699-65
GB 4169.8—84
注：当用作定模固定板、动模固定板时允许用A3钢GB700一79。技术条件：
图中标注的形优公差值按GB1184一80的附录一，t，为5级、t为6级、t为8级。当用作定模固定板、动模固定板时，根据使用要求2、，的等级由承制单位自行决定。b。以A为基准的直角相邻两面应作出明显标记，标记方法承制单位自行决定。c。其他按GB4170—84。
GB 4168.884
附 录 A

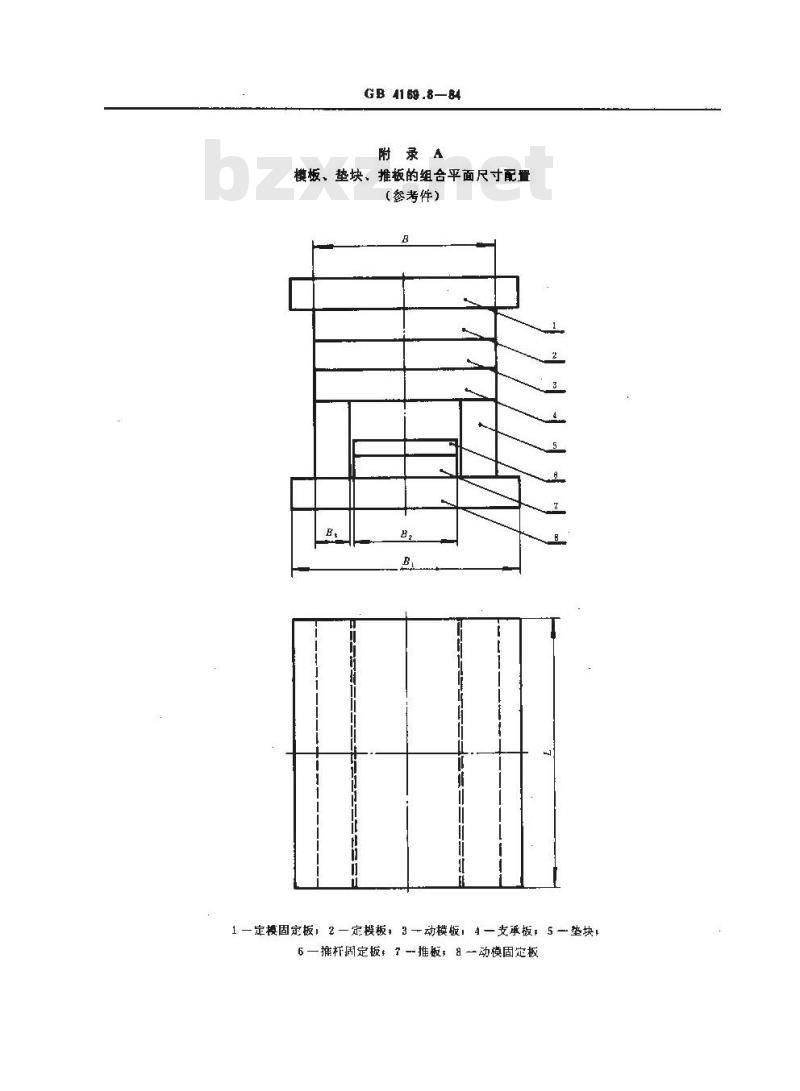

模板、垫块、推板的组合平面尺寸配置（参考件）
1 —定模固定板1 2—定模板，3→动模板 4—支承板， 5—垫块,6—推杯阖定板，？-推板，8一动模固定板B
125、160
355、400
400、460
450，500
500、560
560、630
耐加说明：
GB4168.884
100、126、160
125、160.200
160.200、250、315
200,250~315
200、250、315、355、400
250. 315. 355- 400. 450-500, 560315、355400、450、500、560、630355、400、450. 500、560.630,710400.450、500、560、630、710
450 ,500、560、630、710, 800500、560、630、710、800
560、630.710、800,900
630-710 、800,900
710、800、900、1000
800,900, 1000、1250
00、1000、1250
本标准由中华人民共和国机械工业部提出，由机械工业部桂林电器科学研究所归口。mm
本标准由机械工业部桂林电器科学研究所，轻工业部上海塑料制品模具厂，电子工业部重庆无线电厂，上海市上海星火模具总厂，航空工亚部北京青云仪器厂，兵器工业部太原卫东化工」负责起草。本标准主要起草人张安生、赵云阶、杨乘信、王旭、魏民、吴正元。
