【国家标准(GB)】 电工圆铝杆

GB/T3954-2001

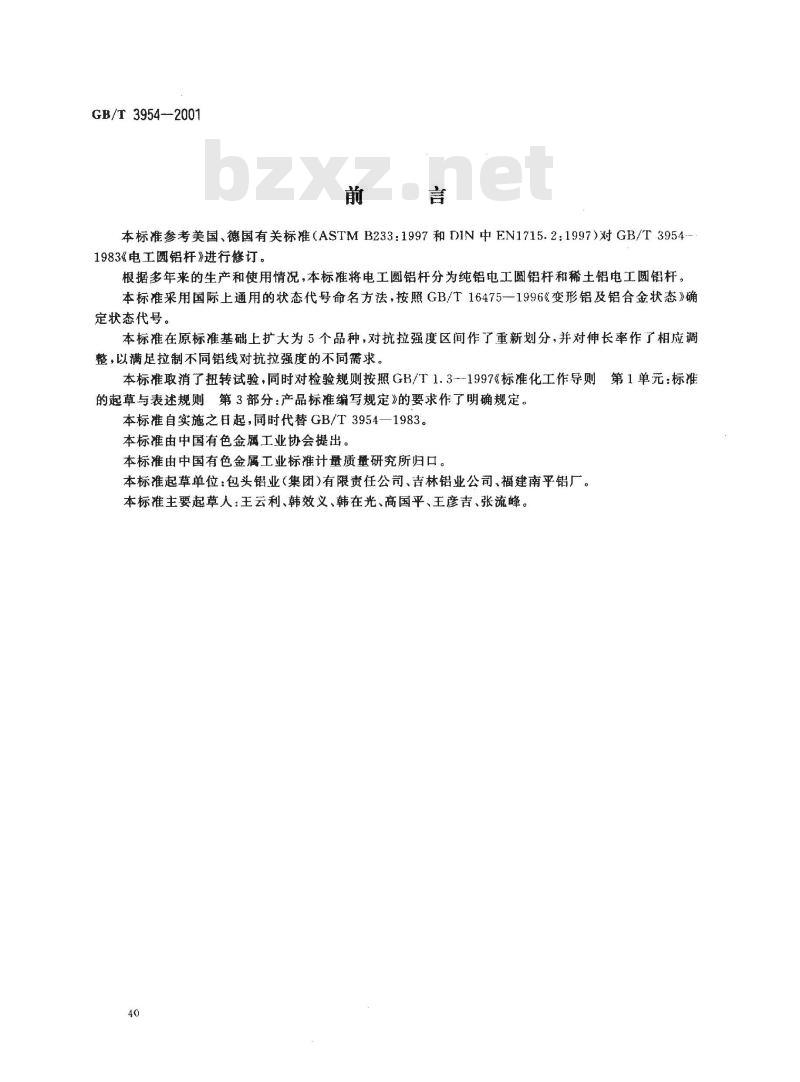

本标准参考美国、德国有关标准（ASTMB233：1997和DIN中FN1715.2:1997）对GB/T3954-1983《电工圆铝杆》进行修订。根据多年来的生产和使用情况，本标准将电工圆铝杆分为纯铝电工圆铝杆和稀土铝电工圆铝杆。本标准采用国际上通用的状态代号命名方法，按照GB/T164751996《变形铝及铝合金状态》确定状态代号。
本标准在原标准基础上扩大为5个品种，对抗拉强度区间作了重新划分，并对伸长率作了相应调整，以满足拉制不同铝线对抗拉强度的不同需求。本标准取消了扭转试验，同时对检验规则按照GB/T1.3--1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》的要求作了明确规定。本标准自实施之日起，同时代替GB/T3954—1983。本标准由中国有色金属工业协会提出。本标准由中国有色金属工业标准计量质量研究所归口。本标准起草单位：包头铝业(集团)有限责任公司、吉林铝业公司、福建南平铝厂。本标准主要起草人：王云利、韩效义、韩在光、高国平、王彦吉、张流峰。40
1范围

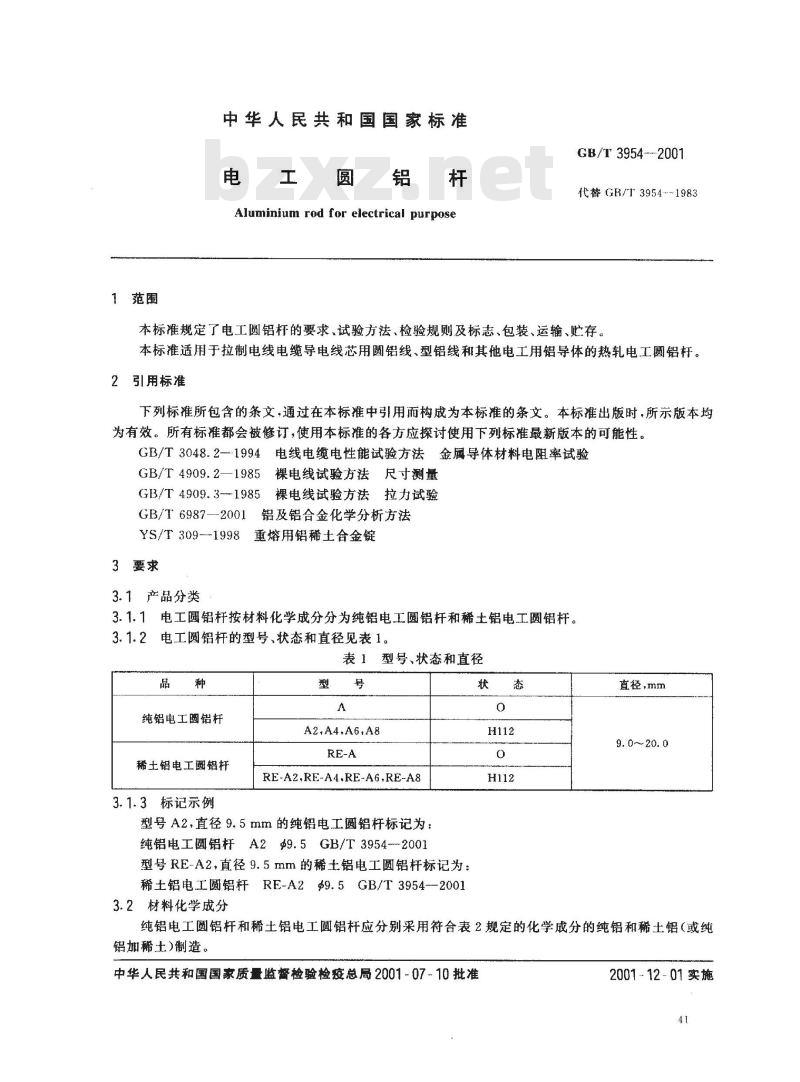

中华人民共和国国家标准
Aluminium rod for electrical purposeGB/T 3954-2001
代替GR/T3954---1983
本标准规定了电工圆铝杆的要求、试验方法、检验规则及标志、包装、运输、贮存本标准适用于拉制电线电缆导电线芯用圆铝线、型铝线和其他电工用铝导体的热轧电工圆铝杆。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3048.2--1994电线电缆电性能试验方法金属导体材料电阻率试验GB/T4909.2—1985裸电线试验方法尺寸测量GB/T4909.3--1985裸电线试验方法拉力试验GB/T6987—-2001铝及铝合金化学分析方法YS/T 309-1998
3要求
3.1产品分类
重熔用铝稀土合金锭
3.1.1电工圆铝杆按材料化学成分分为纯铝电工圆铝杆和稀土铝电工圆铝杆。3.1.2电工圆铝杆的型号、状态和直径见表1。表1型号、状态和直径
纯铝电工圆铝杆
稀土铝电工圆铝杆
3.1.3标记示例
A2,A4,A6,A8
RE-A2,RE-A4.RE-A6,RE-A8
型号A2，直径9.5mm的纯铝电工圆铝杆标记为：纯铝电工圆铝杆A2$9.5GB/T3954-2001型号RE-A2，直径9.5mm的稀土铝电工圆铝杆标记为：稀土铝电工圆铝杆RE-A2$9.5GB/T3954-—20013.2材料化学成分
直径，mm
9.0～20.0
纯铝电工圆铝杆和稀土铝电工圆铝杆应分别采用符合表2规定的化学成分的纯铝和稀土铝（或纯铝加稀土)制造。
中华人民共和国国家质量监督检验检疫总局2001-0710批准200112-01实施
稀士铝
GB/T 3954—2001

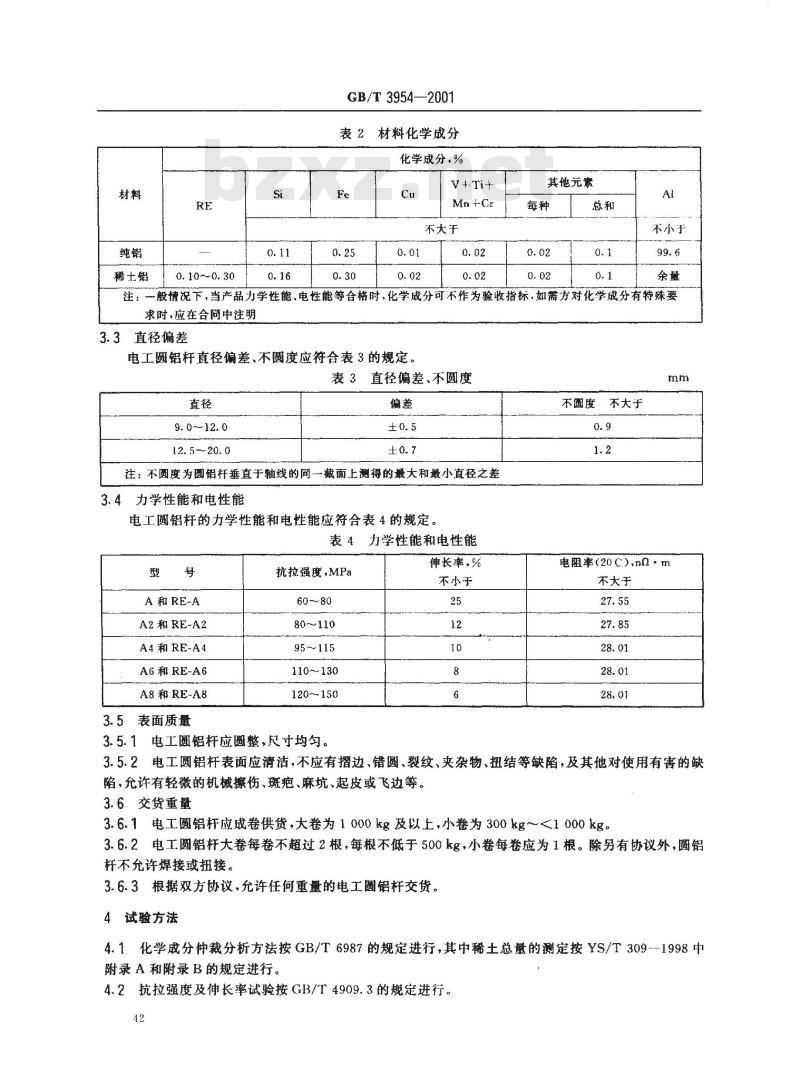

表2材料化学成分
化学成分，%
不大于
其他元素
不小于
注：一般情况下，当产品力学性能，电性能等合格时，化学成分可不作为验收指标，如需方对化学成分有特殊要求时，应在合同中注明
3.3直径偏差
电工圆铝杆直径偏差、不圆度应符合表3的规定。表3直径偏差、不圆度
9. 0~-12. 0
12.5~~20.0
注：不圆度为圆铝杆垂直于轴线的同一截面上测得的最大和最小直径之差3.4力学性能和电性能
电工圆铝杆的力学性能和电性能应符合表4的规定。表4力学性能和电性能
A和RE-A
A2和RE-A2
A4和RE-A4
A6 和 RE-A6
A8 和RE-A8
3.5表面质量
抗拉强度，MPa
80~110
95～115
110~130
120~150
3.5.1电工圆铝杆应圆整，尺寸均匀。伸长率，%
不小于
不圆度不大于
电阻率（20C),n0·m
不大于
3.5.2电工圆铝杆表面应清洁，不应有措边、错圆、裂纹、夹杂物、扭结等缺陷，及其他对使用有害的缺陷，允许有轻微的机械擦伤、斑疤、麻坑、起皮或飞边等。3.6交货重量
3.6.1电工圆铝杆应成卷供货，大卷为1000kg及以上，小卷为300kg～<1000kg。3.6.2电工圆铝杆大卷每卷不超过2根，每根不低于500kg，小卷每卷应为1根。除另有协议外，圆铝杆不允许焊接或扭接，
3.6.3根据双方协议，允许任何重量的电工圆铝杆交货。4试验方法
4.1化学成分仲裁分析方法按GB/T6987的规定进行，其中稀土总量的测定按YS/T309--1998中附录A和附录B的规定进行。
4.2抗拉强度及伸长率试验按GB/T4909.3的规定进行。42
GB/T 3954-2001bzxZ.net

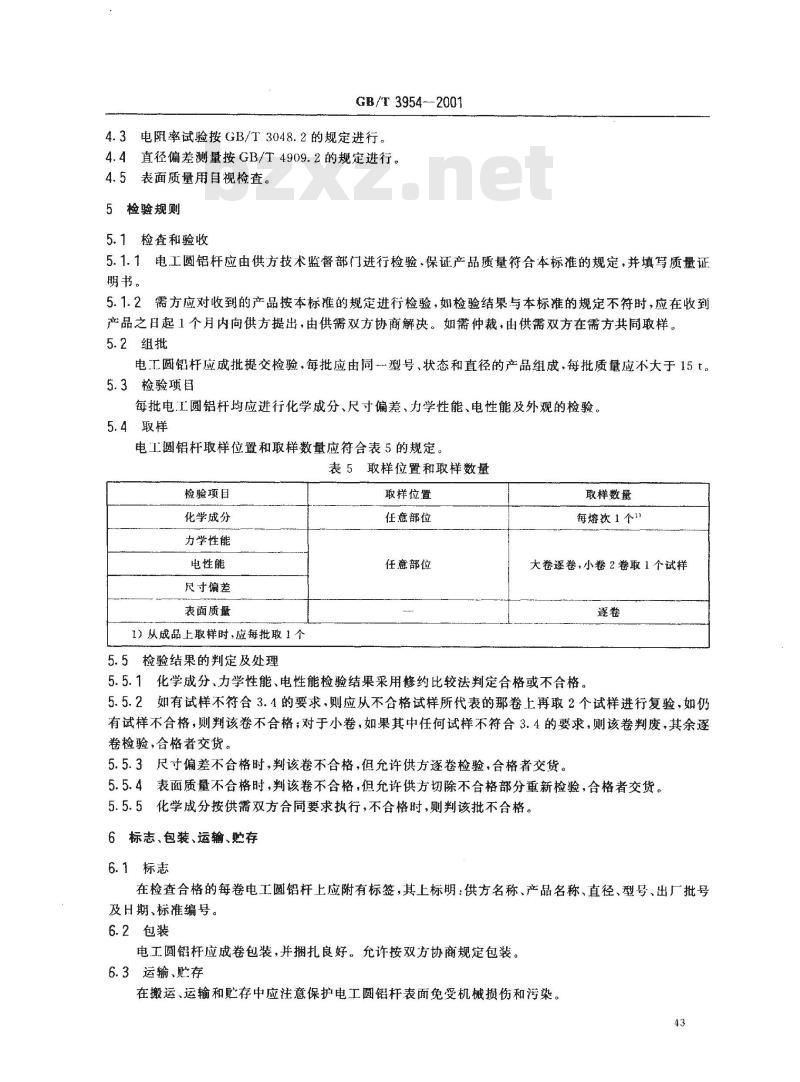

4.3电阻率试验按GB/T3048.2的规定进行。4.4直径偏差测量按GB/T4909.2的规定进行。4.5表面质量用目视检查。
5检验规则
5.1检查和验收
5.1.1电工圆铝杆应由供方技术监督部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标推的规定进行检验，如检验结果与本标准的规定不符时，应在收到产品之日起1个月内向供方提出，由供需双方协商解决。如需仲裁，由供需双方在需方共同取样。5.2组批
电二工圆铅杆应成批提交检验，每批应由间~型号、状态和直径的产品组成，每批质量应不大于15t。5.3检验项目
每批电工圆铝杆均应进行化学成分、尺寸偏差、力学性能、电性能及外观的检验。5.4取样
电工圆铝杆取样位置和取样数量应符合表5的规定。表5取样位置和取样数量
检验项目
化学成分
力学性能
电性能
尺寸偏差
表面质量
1）从成品上取样时，应每批取1个5.5检验结果的判定及处理
取样位置
任意部位
任意部位
取样数量
每熔次1个1
大卷逐卷，小卷2卷取1个试样
5.5.1化学成分、力学性能、电性能检验结果采用修约比较法判定合格或不合格。5.5.2如有试样不符合3.4的要求，则应从不合格试样所代表的那卷上再取2个试样进行复验，如仍有试样不合格，则判该卷不合格；对于小卷，如果其中任何试样不符合3，4的要求，则该卷判废，其余逐卷检验，合格者交货。
5.5.3尺寸偏差不合格时，判该卷不合格，但允许供方逐卷检验，合格者交货。5.5.4表面质量不合格时，判该卷不合格，但允许供方切除不合格部分重新检验，合格者交货。5.5.5化学成分按供需双方合同要求执行，不合格时，则判该批不合格。6标志、包装、运输、贮存
6.1标志
在检查合格的每卷电工圆铝杆上应附有标签，其上标明：供方名称、产品名称、直径、型号、出厂批号及H期、标准编号。
6.2包装
电工圆铝杆应成卷包装，并捆扎良好。允许按双方协商规定包装。6.3运输、贮存
在搬运、运输和贮存中应注意保护电工圆铝杆表面免受机械损伤和污染。43

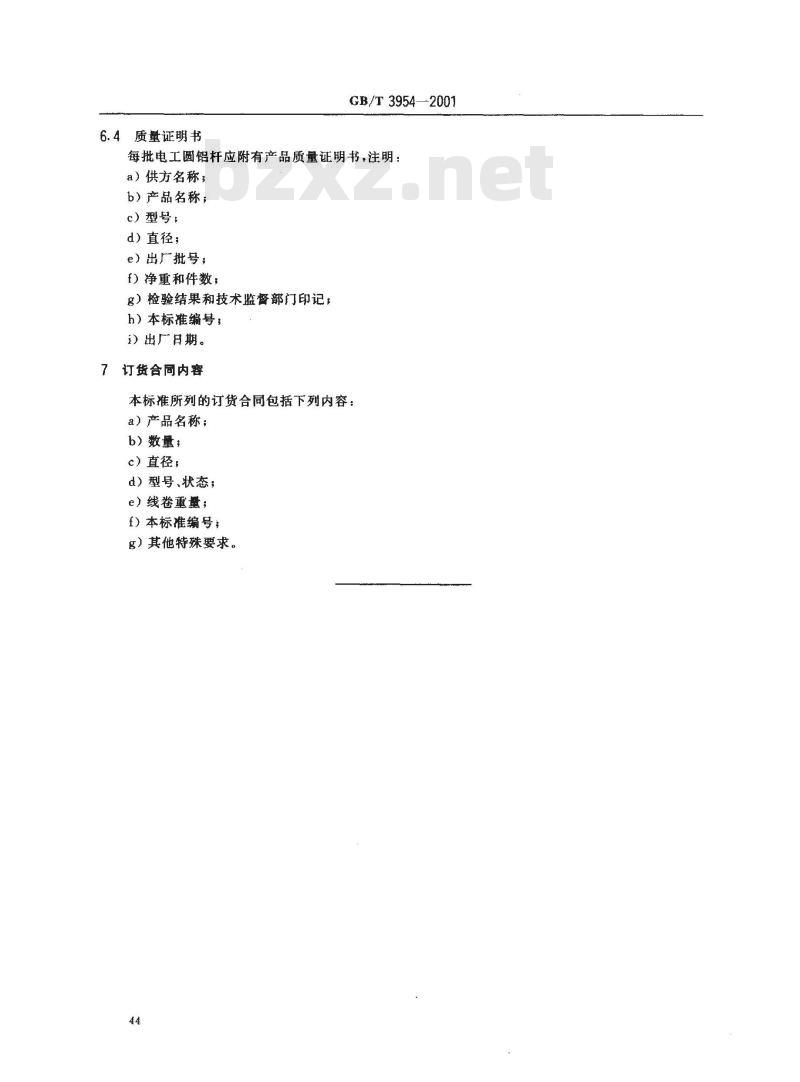

质量证明书
GB/T3954—2001
每批电工圆铝杆应附有产品质量证明书，注明：a）供方名称；
b）产品名称；
c）型号；
d）直径；
e）出厂批号；
f）净重和件数；
g）检验结果和技术监督部门印记：h）本标准编号；
i）出广日期。
订货合同内容
本标准所列的订货合同包括下列内容：a）产品名称；
b）数量；
c）直径；
d）型号、状态；
e）线卷重量；
f）本标准编号：
g）其他特殊要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
