【烟草行业标准(YC)】 烟用丝束测定系列标准 第6部分:截面形状

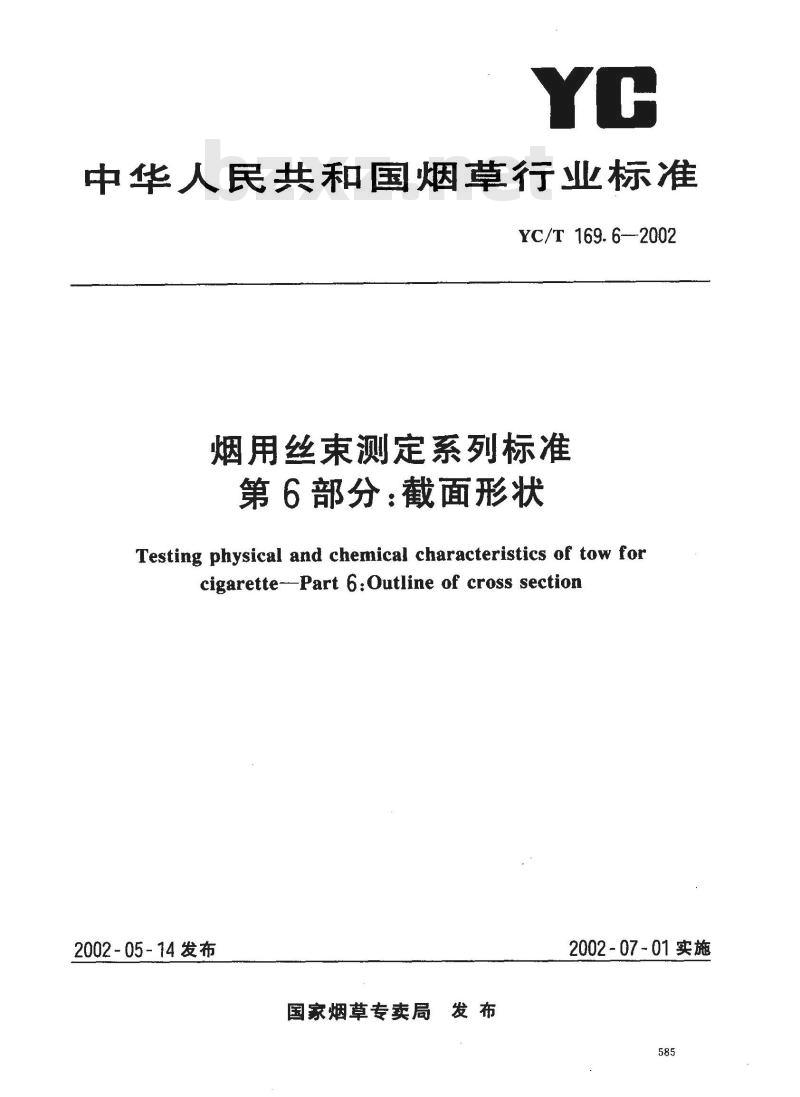

中华人民共和国烟草行业标准
YC/T 169.6--2002
烟用丝束测定系列标准
第6部分：截面形状
Testing physical and chenical characteristics of tow forcigarette--Part 6:Outline of cross section2002-05-14发布
国家烟草专卖局发布
2002-07-01实施

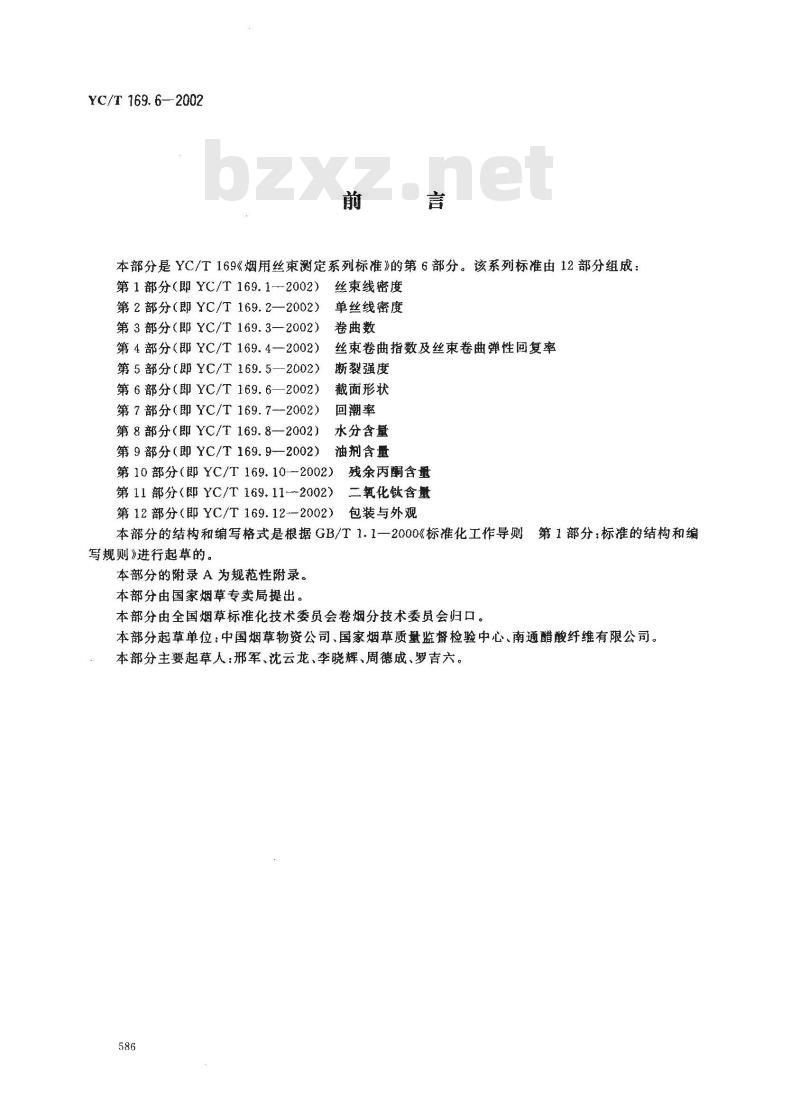

YC/T 169. 6—2002
本部分是YC/T169《烟用丝束测定系列标准》的第6部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002)
第2部分（即YC/T169.2—2002）第3部分（即YC/T169.3—2002）第4部分（即YC/T169.4—2002）第5部分（即YC/T169.5—2002）第6部分（即YC/T169.6—2002）第7部分（即YC/T169.7--2002）第8部分（即YC/T169.8—2002）第9部分（即YC/T169.9—2002）丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量
第10部分（即YC/T169.10-2002）第11部分（郎YC/T169.11-2002)残余丙酮含量Www.bzxZ.net
二氧化钛含量
第12部分（即YC/T169.12-—2002）包装与外观
本部分的结构和编写格式是根据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分的附录A为规范性附录。
本部分由国家烟草专卖局提出。本部分由全国烟章标准化技术委员会卷烟分技术委员会归口。本部分起草单位：中国烟草物资公司、国家烟草质量监督检验中心、南通醋酸纤维有限公司。本部分主要起草人：邢军、沈云龙、李晓辉、周德成、罗吉六。586
1范围
YC/T 169.6--2002
烟用丝束测定系列标准第6部分：截面形状YC/T169的本部分规定了烟用丝束截面形状的测定方法。本部分适用于烟用二醋酸纤维素丝束和烟用聚丙烯纤维丝束。2测定原理
将一束丝束制成横向截面切片，在一定放大倍数的显微镜下观察丝束截面形状。3仪器、设备
3.1生物显徽镜：放大倍数不小于200倍。3.2哈氏切片器：能将纤维切成极微薄片。3.3其他工具：稀梳、密梳、黑色绒板、载玻片、盖玻片、5%胶棉液、甘油、双面刀片、蓝墨水等。4取样
从实验室样品中截取长40cm的丝束三段。5测定步骤
5.1将一束试样扯松，基本消除卷曲，先用稀梳后用密梳梳理几遍，使纤维向一个方向排列整齐。5.2旋转切片器的匀给螺钉，使勺给器不与底板平面接触，将定位螺钉拉起并使勾给架转动一个角度，轻轻将左底板从右底板分离。
5.3取准备好的试样，垂直嵌人切片器右底板的凹槽内，推入左底板，将试样呈压紧状态，试样在凹槽内不应松动和滑动。用刀片将外露试样割去，回复匀给架至原位。5.4调节勾给螺钉使试样露出底板，试样露出长度应以能顺利切下切片并尽可能薄为宜。在露出的试样上滴上少量蓝墨水，待晾干后再涂上一层胶棉液。5.5待胶棉液凝固后，用刀片沿底座下平面切下试样。5.6舍弃第一片切片，重复5.4～5.5的步骤，切取试样的横截面切片。试样横截面切片的方法也可参照附录A的方法或其他方法制作，5.7将试样的横截面切片放在滴有甘油的载玻片上，盖上盖玻片。5.8打开显微镜的电源开关，将不锈钢板放在显微镜的载物台上，用活动夹卡牢，调整显微镜的活动工作台，使具有丝束横截面切片的部位处在物镜与聚光镜的光路之间，调整焦距，直至看到清晰的图像。5.9记下纤维的截面形状，共试验三次。6测定报告
测定报告应包括以下内容：
YC/T169本部分的编号；
试样的标志及说明；
一检验人员、检验时间、所用的仪器和型号；一检验的环境条件和检验结果。587
YC/T169.6-2002
A.1 工具
附录A
(规范性附录）
丝束横面切片的制备方法
A.1.1不锈钢板：长60mm，宽20mm，厚0.5mm。板上有两排直径1.5mm~2.0mm的孔洞，每排孔间的距离3mm。
A.1.2其他：稀梳、密梳、黑绒线、细铜丝（直径≤0.3mm）、双面刀片等。A.2制备方法
A.2.1取一段丝束，将丝束扯松，基本消除卷曲，先用稀梳后用密梳梳理几遍，使纤维向一个方向排列整齐。
A.2.2剪取两段长40mm～50mm的黑绒线，将黑绒线分股后弄蓬松，再叠在起。A.2.3剪一段长约100mm的细钢丝，两头对齐后对折，穿过不锈钢板上的小孔，在不锈钢板的一面形成一个丝圈。
A.2.4将黑绒线穿过铜丝圈，在钢板的另一面拉铜丝的两端，将黑绒线引过小孔约3mm。A.2.5将整理好的丝束插入蓬松的黑绒线中，丝束应包裹在黑绒线中。拉铜丝将丝束引过小孔。A.2.6将锅丝取出，用双面刀片将钢板两面多余的绒线和丝束去除。588
