【烟草行业标准(YC)】 烟用丝束测定系列标准 第2部分:单丝线密度

中华人民共和国烟草行业标准
YC/T 169.2—2002
烟用丝束测定系列标准
第2部分：单丝线密度
Testing physical and chemical characteristics of tow forcigarette--Part 2:Linear density of filament2002-05-14发布
国家烟草专卖局发布
2002-07-01实施

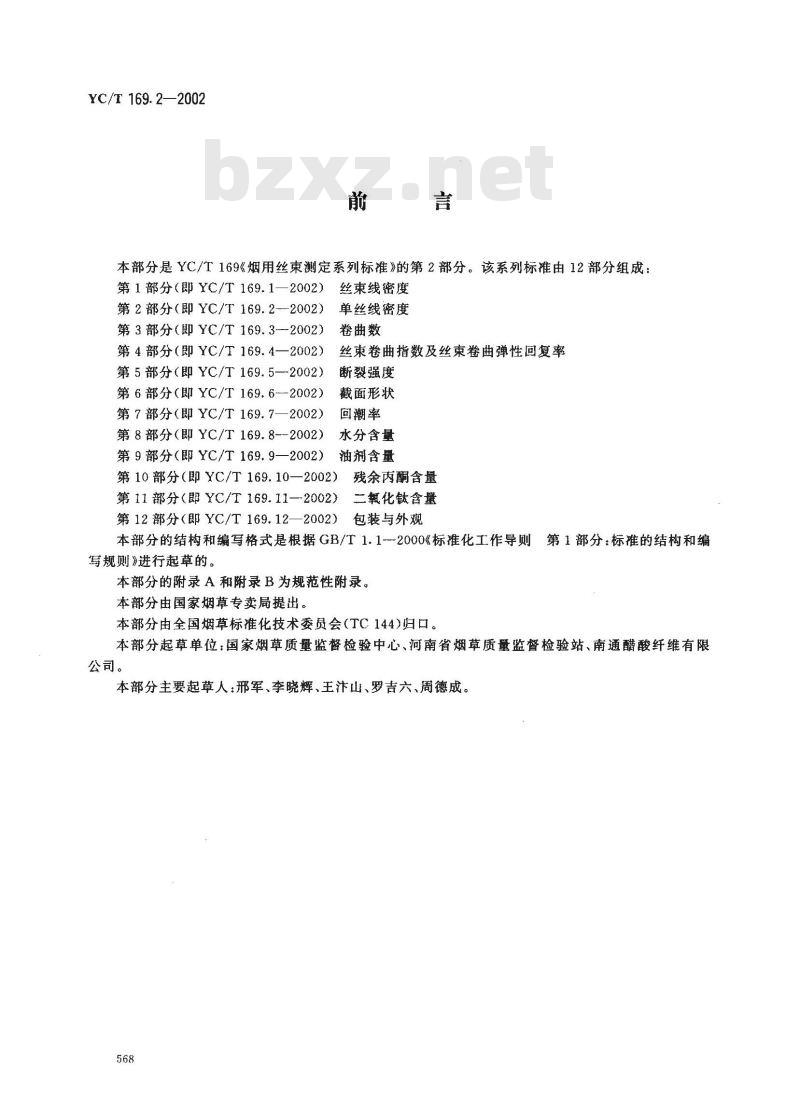

YC/T 169.2—2002
本部分是YC/T169《烟用丝束测定系列标准》的第2部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002）第2部分（即YC/T169.2--2002）第3部分（即YC/T169.3---2002)第4部分（即YC/T169.4—2002）第5部分（即YC/T169.5—2002）第6部分（即YC/T169.6-—2002）第7部分（即YC/T169.7—2002)
第8部分（即YC/T169.8-2002)
第9部分（郎YC/T169.9—2002）丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量
第10部分（即YC/T169.10—2002）第11部分（即YC/T169.11—2002)第12部分（即YC/T169.12—2002）残余丙酮含量
二氧化钛含量
包装与外观
本部分的结构和编写格式是根据GB/T1.1--2000《标推化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分的附录A和附录B为规范性附录。本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144）归口。本部分起草单位：国家烟草质量监督检验中心、河南省烟草质量监督检验站、南通醋酸纤维有限公司。
本部分主要起草人：邢军、李晓辉、王汴山、罗吉六、周德成。568

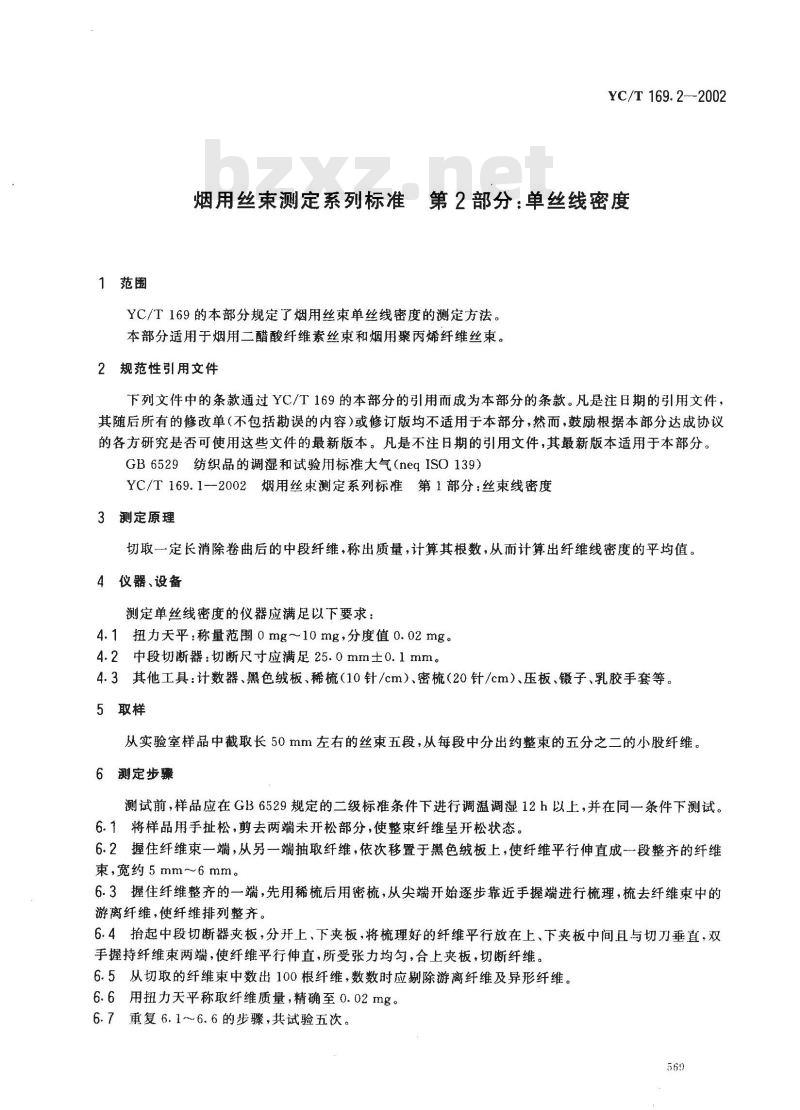

1范围
YC/T169.2-2002
烟用丝策测定系列标准第2部分：单丝线密度YC/T169的本部分规定了烟用丝束单丝线密度的测定方法。本部分适用于烟用二醋酸纤维素丝束和烟用聚丙烯纤维丝束。2规范性引用文件
下列文件中的条款通过YC/T169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB6529纺织品的调湿和试验用标准大气（neqISO139）YC/T169.1--2002烟用丝束测定系列标准第1部分：丝束线密度3测定原理
切取一定长消除卷曲后的中段纤维，称出质量，计算其根数，从而计算出纤维线密度的平均值。4仪器、设备
测定单丝线密度的仪器应满足以下要求：4.1扭力天平：称量范围0mg~10mg，分度值0.02mg。4.2中段切断器：切断尺寸应满足25.0mm士0.1mm4.3其他工具：计数器、黑色绒板、稀梳（10针/cm）、密梳（20针/cm）、压板、镊子、乳胶手套等。5取样
从实验室样品中截取长50mm左右的丝束五段，从每段中分出约整束的五分之二的小股纤维。6测定步骤
测试前，样品应在GB6529规定的二级标准条件下进行调温调湿12h以上，并在同一条件下测试。6.1将样品用手扯松，剪去两端未开松部分，使整束纤维呈开松状态。6.2握住纤维束一端，从另一端抽取纤维，依次移置于黑色绒板上，使纤维平行伸直成一段整齐的纤维束，宽约5mm~~6 mm。
6.3握住纤维整齐的一端，先用稀梳后用密梳，从尖端开始逐步靠近手握端进行梳理，梳去纤维束中的游离纤维，使纤维排列整齐。
6.4抬起中段切断器夹板，分开上、下夹板，将梳理好的纤维平行放在上、下夹板中间且与切刀垂直，双手握持纤维束两端，使纤维平行伸直，所受张力均匀，合上夹板，切断纤维。6.5从切取的纤维束中数出100根纤维，数数时应剔除游离纤维及异形纤维。6.6用扭力天平称取纤维质量，精确至0.02mg。6.7重复6.1～~6.6的步骤，共试验五次。569

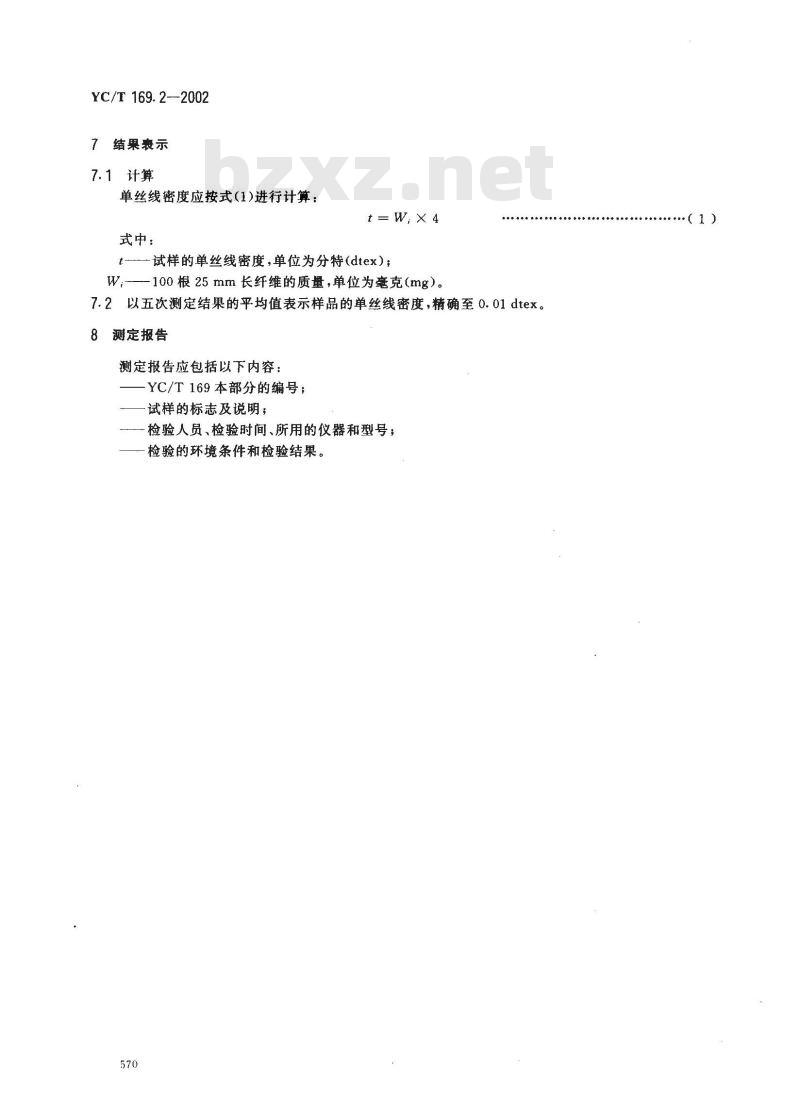

YC/T 169.2--2002
7结果衰示
7.1计算
单丝线密度应按式（1)进行计算：式中：
t=W×4
t——试样的单丝线密度，单位为分特(dtex)；W—-100根25mm长纤维的质量，单位为毫克（mg）。7.2以五次测定结果的平均值表示样品的单丝线密度，精确至0.01dtex。测定报告
测定报告应包括以下内容：
YC/T169本部分的编号；
试样的标志及说明；
检验人员、检验时间、所用的仪器和型号；检验的环境条件和检验结果。
·（1)下载标准就来标准下载网

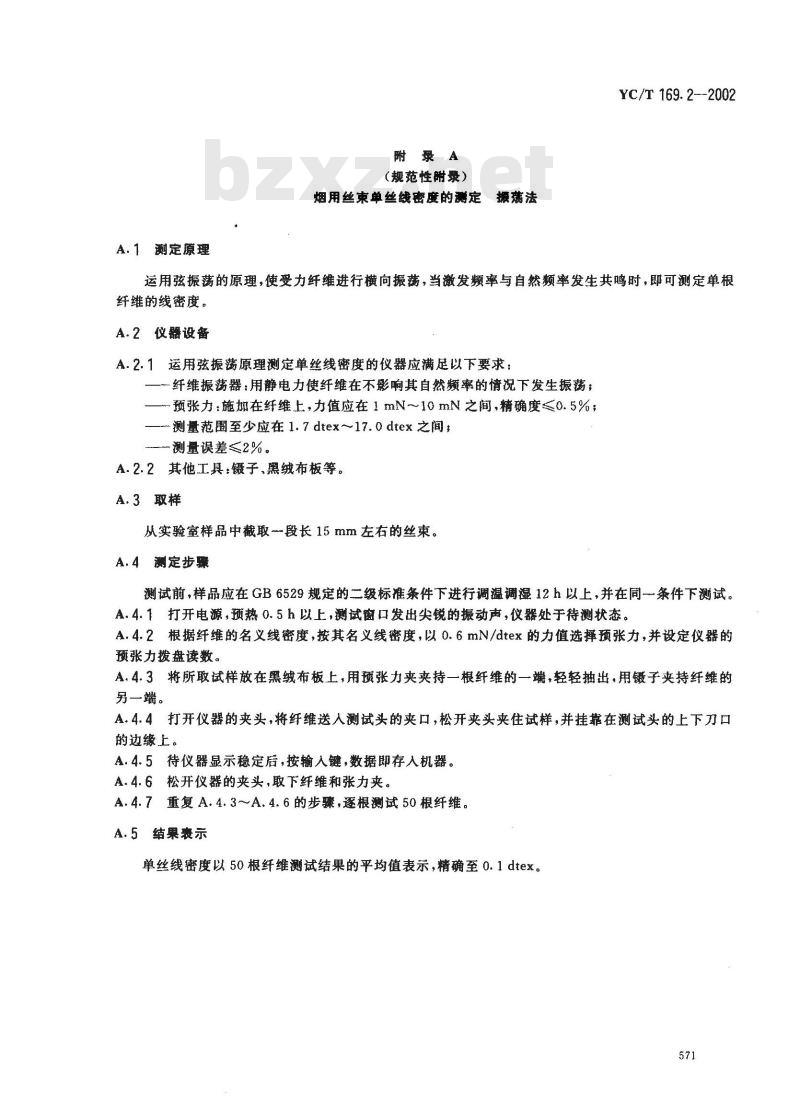

A.1测定原理
附录A
（规范性附录）
烟用丝束单丝线密度的测定摄荡法YC/T169.2--2002
运用弦振荡的原理，使受力纤维进行横向振荡，当激发频率与自然频率发生共鸣时，即可测定单根纤维的线密度，
A.2仪器设备
A.2.1运用弦振荡原理测定单丝线密度的仪器应满足以下要求：纤维振荡器：用静电力使纤维在不影响其自然频率的情况下发生振荡；预张力：施加在纤维上，力值应在1mN~10mN之间，精确度≤0.5%；测量范围至少应在1. 7 dtex～17. 0 dtex之间;测量误差≤2%。
A.2.2其他工具：镊子、黑绒布板等。A.3取样
从实验室样品中截取一段长15mm左右的丝束。A.4测定步骤
测试前，样品应在GB6529规定的二级标准条件下进行调温调湿12h以上，并在同一条件下测试。A.4.1打开电源，预热0.5h以上，测试窗口发出尖锐的振动声，仪器处于待测状态。A.4.2根据纤维的名义线密度，按其名义线密度，以0.6mN/dtex的力值选择预张力，并设定仪器的预张力拨盘读数。
A.4.3将所取试样放在黑绒布板上，用预张力夹夹持一根纤维的一端，轻轻抽出，用锻子夹持纤维的另一端。
A.4.4打开仪器的夹头，将纤维送人测试头的夹口，松开夹头夹住试样，并挂靠在测试头的上下刀口的边缘上。
A.4.5待仪器显示稳定后，按输入键，数据即存人机器。A.4.6松开仪器的夹头，取下纤维和张力夹。A.4.7重复A.4.3～A.4.6的步骤，逐根测试50根纤维。A.5结果表示
单丝线密度以50根纤维测试结果的平均值表示，精确至0.1dtex。571
YC/T 169. 2--2002
B.1适用范围
附录B
（规范性附录）
烟用丝束单丝线密度的测定
丝束线密度法
YC/T169的本部分适用于不等且的烟用丝束，不适用于等旦的烟用丝束。B.2测定原理
根据丝束线密度的测定结果和丝束厂家提供的一束丝束的根数，通过计算的方法，即能得出单丝线密度。
B.3仪器设备
B.3.1测定丝束线密度的仪器应满足YC/T169.1-2002中4.1~4.3的规定。B.3.2天平：感量为0.001g。
B.3.3其他工具：样品盒、手套、剪刀等。B.4取样
从实验室样品中截取长1.2m的卷曲未损坏的丝束若干段。B.5测定步骤
测试前，样品应在GB6529规定的二级标准条件下进行调温调湿12h以上，并在同一条件下测试。B.5.1按YC/T169.1—2002中第6章的规定测定丝束线密度，并按YC/T169.1--2002中7.1的规定计算丝束线密度的算术平均值。B.5.2根据丝束厂家提供的一束丝束根数，以丝束线密度算术平均值与丝束根数之比表示单丝线密度。
B.6结果表示
单丝线密度精确至0.1dtex。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
