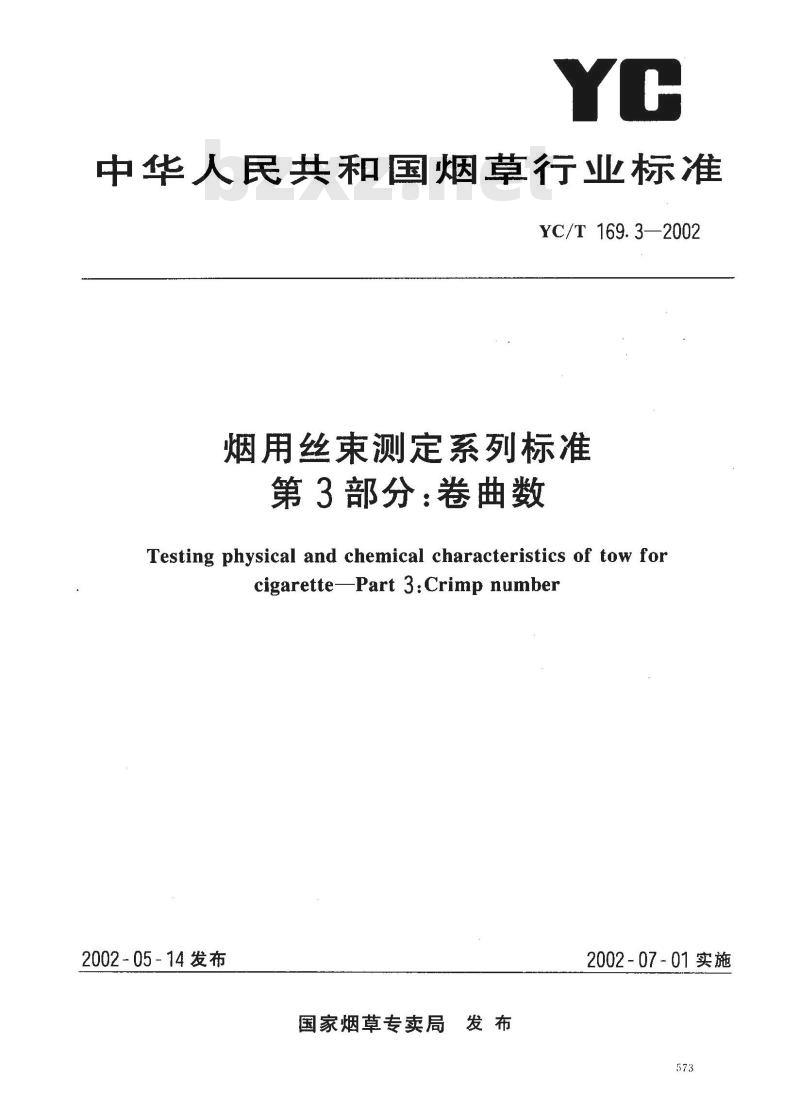

【烟草行业标准(YC)】 烟用丝束测定系列标准 第3部分:卷曲数

中华人民共和国烟草行业标准
YC/T 169.3—2002
烟用丝束测定系列标准
第3部分：卷曲数
Testing physical and chemical characteristics of tow forcigarette—-Part 3:Crimp number2002-05-14发布
国家烟草专卖局发布
2002-07-01实施

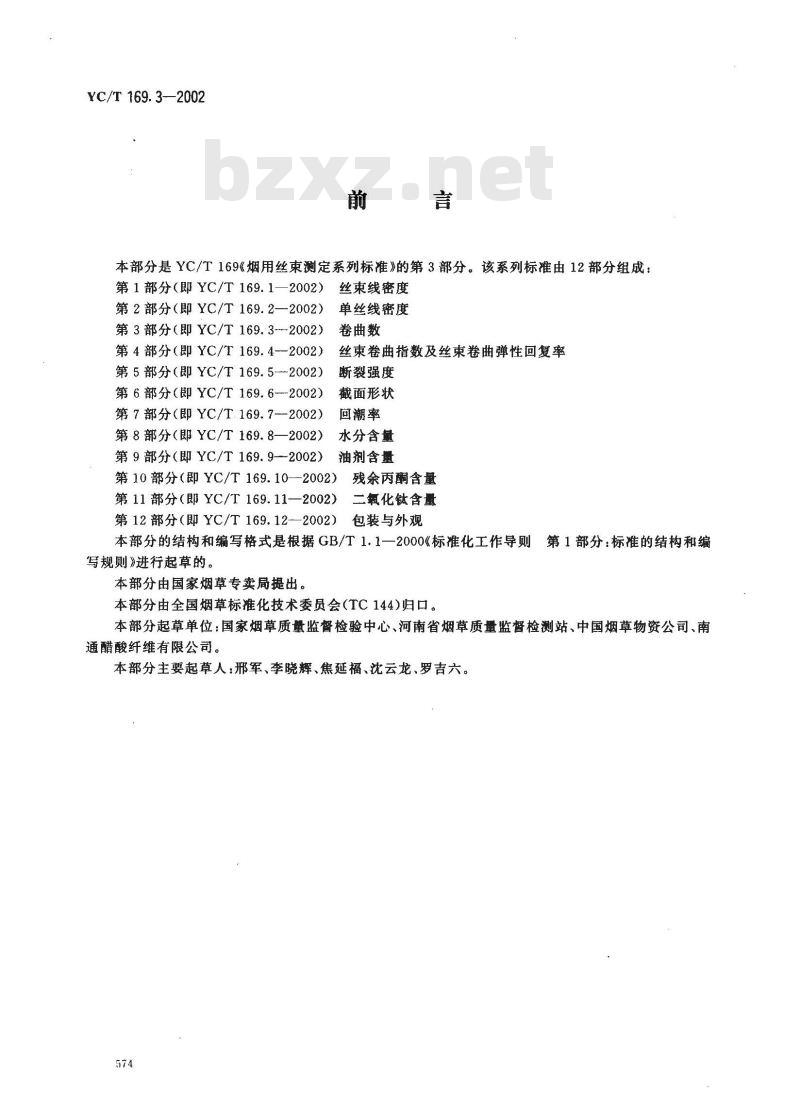

YC/T 169. 3-2002
本部分是YC/T169《烟用丝束测定系列标准》的第3部分。该系列标准由12部分组成：第1部分（即YC/T169.1—2002）第2部分（即YC/T169.2—2002）第3部分（即YC/T169.3-2002）
第4部分（即YC/T169.4--2002）第5部分（即YC/T169.5-2002）
第6部分（即YC/T169.6---2002)第7部分（即YC/T169.7—-2002）第8部分（郎YC/T169.8—2002)
第9部分（即YC/T169.9—2002）丝束线密度
单丝线密度
卷曲数
丝束卷曲指数及丝束卷曲弹性回复率断裂强度
截面形状
回潮率
水分含量
油剂含量此内容来自标准下载网
第10部分（即YC/T169.10—2002)第11部分（即YC/T169.11—2002）第12部分（即YC/T169.12-—2002）残余丙葡含量
二氨化钛含量
包装与外观
本部分的结构和编写格式是根据GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》进行起草的。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)归口。本部分起草单位：国家烟草质量监督检验中心、河南省烟草质量监督检测站、中国烟草物资公司、南通醋酸纤维有限公司。
本部分主要起草人：邢军、李晓辉、焦延福、沈云龙、罗吉六。574

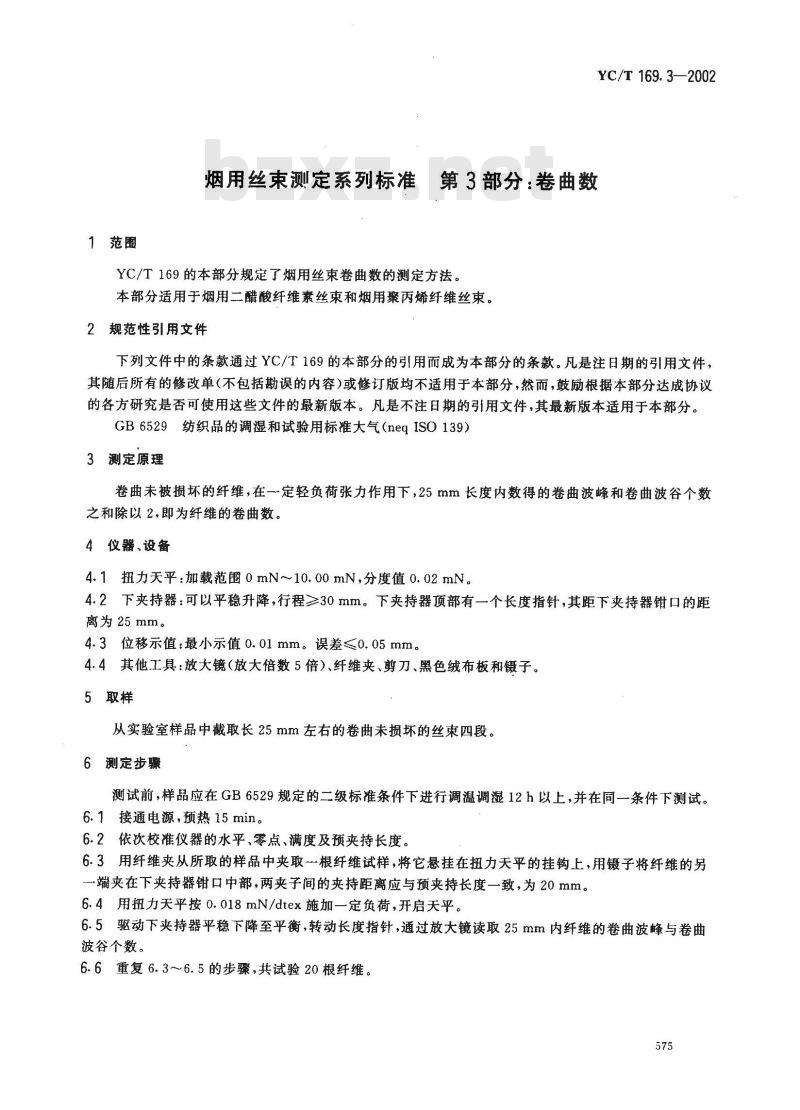

1范围
YC/T169.3—2002
烟用丝束测定系列标准第3部分：卷曲数YC/T169的本部分规定了烟用丝束卷曲数的测定方法。本部分适用于烟用二醋酸纤维素丝束和烟用聚丙烯纤维丝束。2规范性引用文件
下列文件中的条款通过YC/T169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然雨，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB6529纺织品的调湿和试验用标准大气（neqISO139）3测定原理
卷曲未被损坏的纤维，在一定轻负荷张力作用下，25mm长度内数得的卷曲波峰和卷曲波谷个数之和除以 2,即为纤维的卷曲数。4仪器、设备
4.1扭力天平：加载范围0mN~10.00mN,分度值0.02mN。4.2下夹持器：可以平稳升降，行程≥30mm。下夹持器顶部有一个长度指针，其距下夹持器钳口的距离为25mm。
4.3位移示值：最小示值0.01mm。误差≤0.05mm。4.4其他工具：放大镜（放大倍数5倍）、纤维夹、剪刀、黑色绒布板和镊子。5取样
从实验室样品中截取长25mm左右的卷曲未损坏的丝束四段。6测定步骤
测试前，样品应在GB6529规定的二级标准条件下进行调温调湿12h以上，并在同一条件下测试。6.1接通电源，预热15min。
6.2依次校准仪器的水平、零点、满度及预夹持长度。6.3用纤维夹从所取的样品中夹取-根纤维试样，将它悬挂在扭力天平的挂钩上，用镊子将纤维的另一端夹在下夹持器钳口中部，两夹子间的夹持距离应与预夹持长度一致，为20mm。6.4用扭力天平按0.018mN/dtex施加一定负荷，开启天平。6.5驱动下夹持器平稳下降至平衡，转动长度指针，通过放大镜读取25mm内纤维的卷曲波蜂与卷曲波谷个数。
6.6重复6.3～6.5的步骤，共试验20根纤维。575
YC/T 169.3—2002

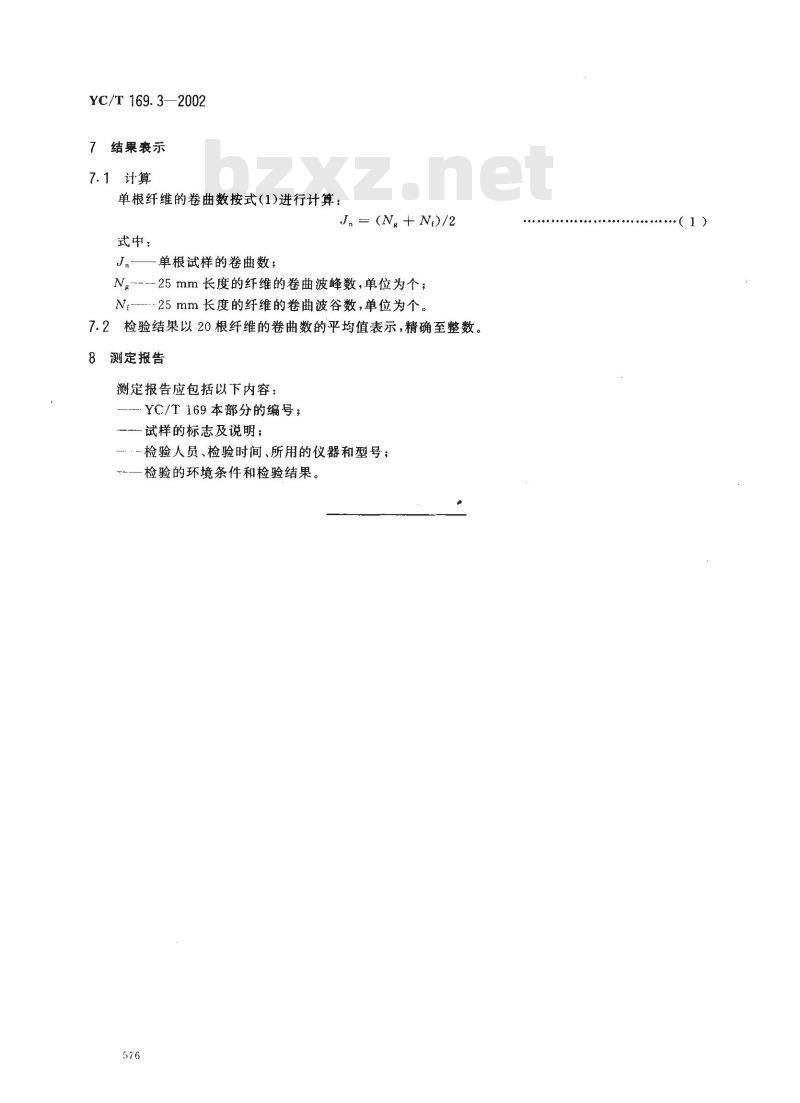

7结果表示
7.1计算
单根纤维的卷曲数按式(1)进行计算：J, =(Ne+ N)/2
式中：
J.——单根试样的卷曲数;
N--25mm长度的纤维的卷曲波峰数，单位为个；N.---25mm长度的纤维的卷曲波谷数，单位为个。7.2检验结果以20根纤维的卷曲数的平均值表示，精确至整数。8测定报告
测定报告应包括以下内容：
YC/T169本部分的编号；
———试样的标志及说明；
-··检验人员、检验时间、所用的仪器和型号；一检验的环境条件和检验结果。576
......( 1 )
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
