【冶金行业标准(YB)】 致密耐火浇注料 筛分析试验方法

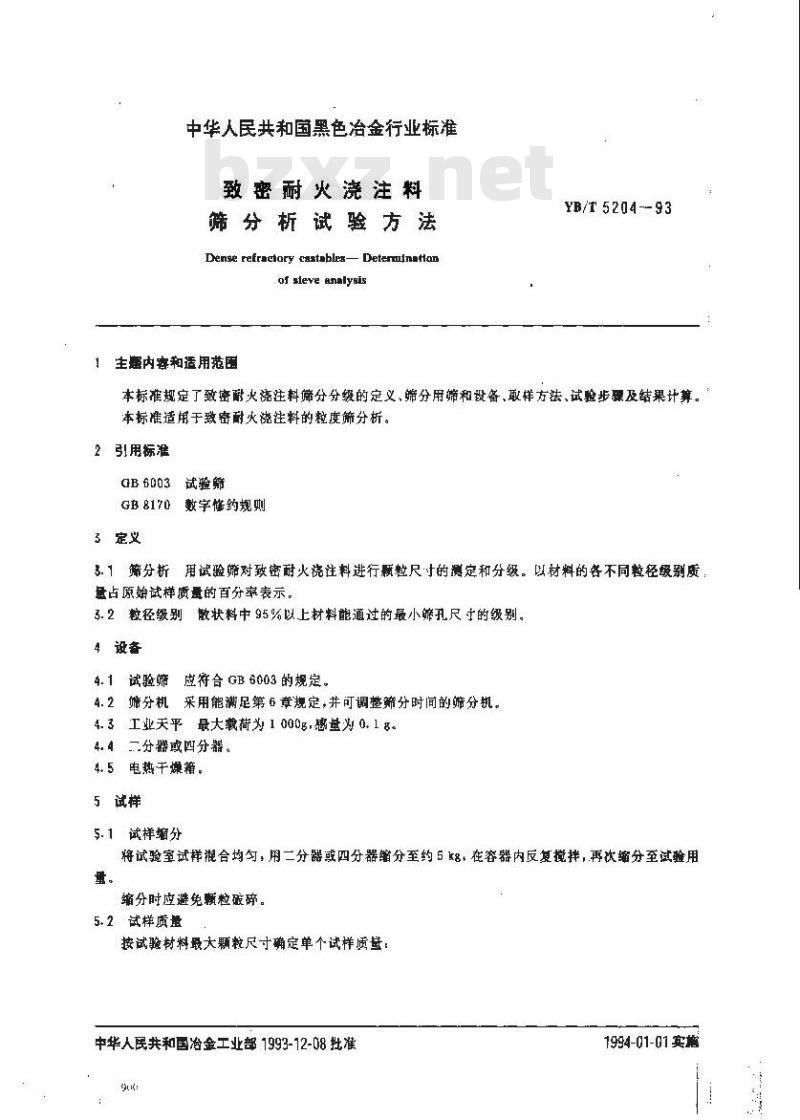

中华人民共和国黑色治金行业标准致密耐火浇注料
筛分析试验方法
Dense refraclory rastables
-DeterminaHan
of sleve analysis
生癌内容和适用范围
YB/T 5204--93
本标准规定了致密耐火滤注料筛分分级的定义、筛分用筛和设备、取样方法、试验步票及结果计算。本标准适用于致密耐火浇注料的粒度筛分析，2引用标准
0B 6003试验筛
GB 8170数字修约规则
3定义
3. 1 筛分析用试验筛对致密耐火瓷注料进行颗粒尺寸的测定和分级。以材料的各不同粒径级别质量占原始试样质量的百分萃表示。3.2粒径级别散状料中95%以上材料能通过的最小筛孔尺主的级别。4设备
4. 1 试跨筛应符合 GB 6003 的规定,4. 2筛分机采用能满足第6章规定,并可调整筛分时间的筛分机。4.3工业天平最大载荷为1000g，感量为0.1g。4.4二分器或四分器。
4.5电热干燥箱。
5试样
5.1试样缔分
将试验室试样混合均匀，用二分器或四分器缩分至约5kg，在容器内反复搅拌，再次缩分至试验用量。
缩分时应避免颗粒破确。
5.2试样质量
按试验材料最大颗粒尺寸确定单个试样质量中华人民共和国治金工业部1993-12-08批准gu
1994-01-01实城

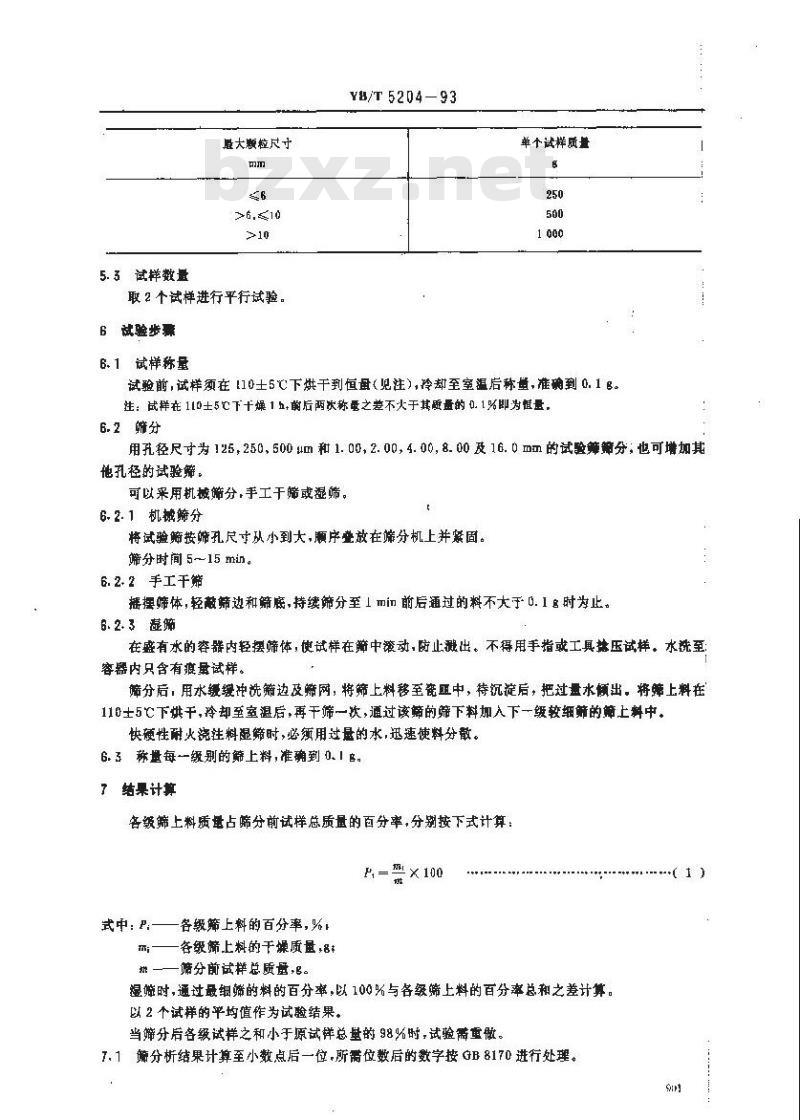

5. 3试样数量
最大题粒尺寸bZxz.net
取 2 个试样进行平行试验。
6试验步票
6.1试样称量
YB/T 5204—93
单个试样质量
试验前，试样须在[10士5心下烘干到恒量（见注），冷却至室温后称量，准确到0.1B。注：试样在110±5℃下千燥1h，前后两次称蛋之差不火于其质量的0.1%即为恒量，6.2筛分
用孔径尺寸为125,250,500um和1.00,2.004.00，8.00及16.0mm的试验筛筛分；也可增加其他孔径的试验筛。
可以采用机械筛分，手工干筛或湿筛。6.2.1机械筛分
将试验筛按筛孔尺寸队小到大，顺序登放在筛分机上并紧固。筛分时间 5~15 mi。
6.2.2手工干筛
摇摆筛体，轻敲筛边和筛癌，持续筛分至1min前后通过的料不大于0.1名时为止。6. 2. 3筛
在盛有水的容器内轻摆筛体，使试样在筛中滚动，防止避出。不得用手指或工具热压试样。水洗至容器内只含有痕量试样。
筛分后，用水缓缓冲洗筛边及筛网，将筛上料移至瓷匪中，待沉旋后，把过量水倾出。将筛上料在110士5℃下烘干，冷却至室温后，再干筛一次，通过该筛的筛下料加入下一级较细筛的筛上料中。快硬性耐火瓷注料湿筛时，必须用过量的水，迅速使料分散。6. 3称量每一级别的筛上料,准确到0.1 各。了结果计算
各级筛上料质量占筛分前试样总质量的百分率，分别按下式计算：mi×100
武中： P:-
一各级筛上料的百分率，%
各级筛上料的干燥质量，各
一端分前试样总质量。
煜筛时,通过最细筛的料的百分率，以100%与各级筛上料的百分率总和之差计算。以2 个试样的平均值作为试验结果。当筛分后各级试样之和小于原试样总量的98%时，试验需重做。7.1筛分析结果计算至小数点后一位，所需位数后的数字按GB8170进行处理。（1）

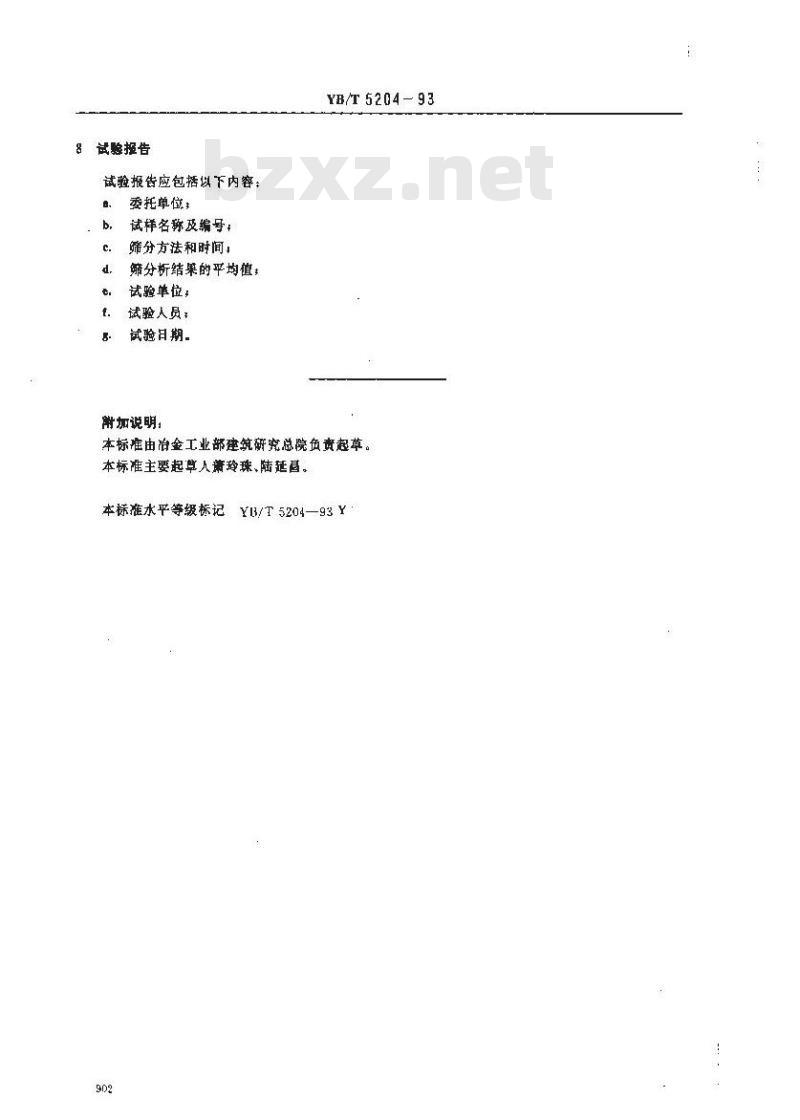

试验报告
试验报皆应包括以下内容：
委托单位：
试样名称及编号：
筛分方法和时间，
筛分析结巢的平均值：
试验单位；
试验人员：
试验日期
谢加说明：
YB/T 5204- 93
本标准由冶金工业部建筑研究总院负责起草。本标准主要起草人谢玲珠、陆延基。YB/T5204—93Y
本标准水平等级标记
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
