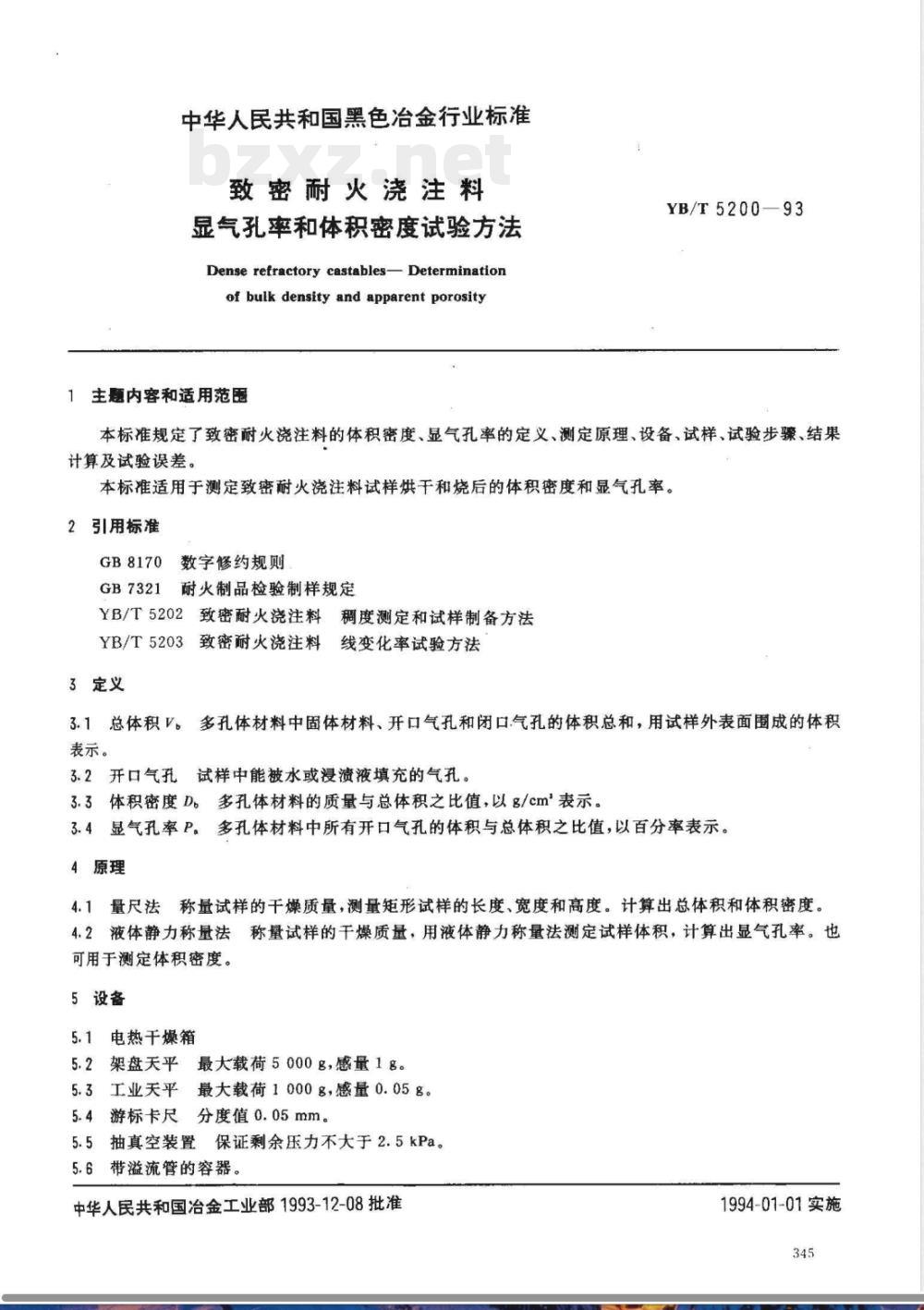

【冶金行业标准(YB)】 致密耐火浇注料 显气孔率和体积密度试验方法

中华人民共和国黑色冶金行业标准致密耐火浇注料
显气孔率和体积密度试验方法
Dense refractory castablesDeterminationof bulk density and apparent porosity1主题内容和适用范围
YB/T5200—93
本标准规定了致密耐火浇注料的体积密度、显气孔率的定义、测定原理、设备、试样、试验步骤、结果计算及试验误差。
本标准适用于测定致密耐火浇注料试样烘干和烧后的体积密度和显气孔率。2引用标准
数字修约规则
GB8170
GB7321
耐火制品检验制样规定
YB/T5202致密耐火浇注料稠度测定和试样制备方法YB/T5203致密耐火浇注料线变化率试验方法3定义
3.1总体积V。多孔体材料中固体材料、开口气孔和闭口气孔的体积总和，用试样外表面围成的体积表示。
3.2开口气孔试样中能被水或浸渍液填充的气孔。3.3体积密度D。多孔体材料的质量与总体积之比值，以g/cm表示。3.4显气孔率P。多孔体材料中所有开口气孔的体积与总体积之比值，以百分率表示。4原理
量尺法称量试样的干燥质量，测量矩形试样的长度、宽度和高度。计算出总体积和体积密度。4.1
4.2液体静力称量法称量试样的干燥质量，用液体静力称量法测定试样体积，计算出显气孔率。也可用于测定体积密度。
5设备
5.1电热干燥箱
5.2架盘天平最大载荷5000g，感量1g。5.3工业天平最大载荷1000g，感量0.05g。5.4游标卡尺分度值0.05mm。
5.5抽真空装置保证剩余压力不大于2.5kPa。5.6带溢流管的容器。
中华人民共和国冶金工业部1993-12-08批准1994-01-01实施

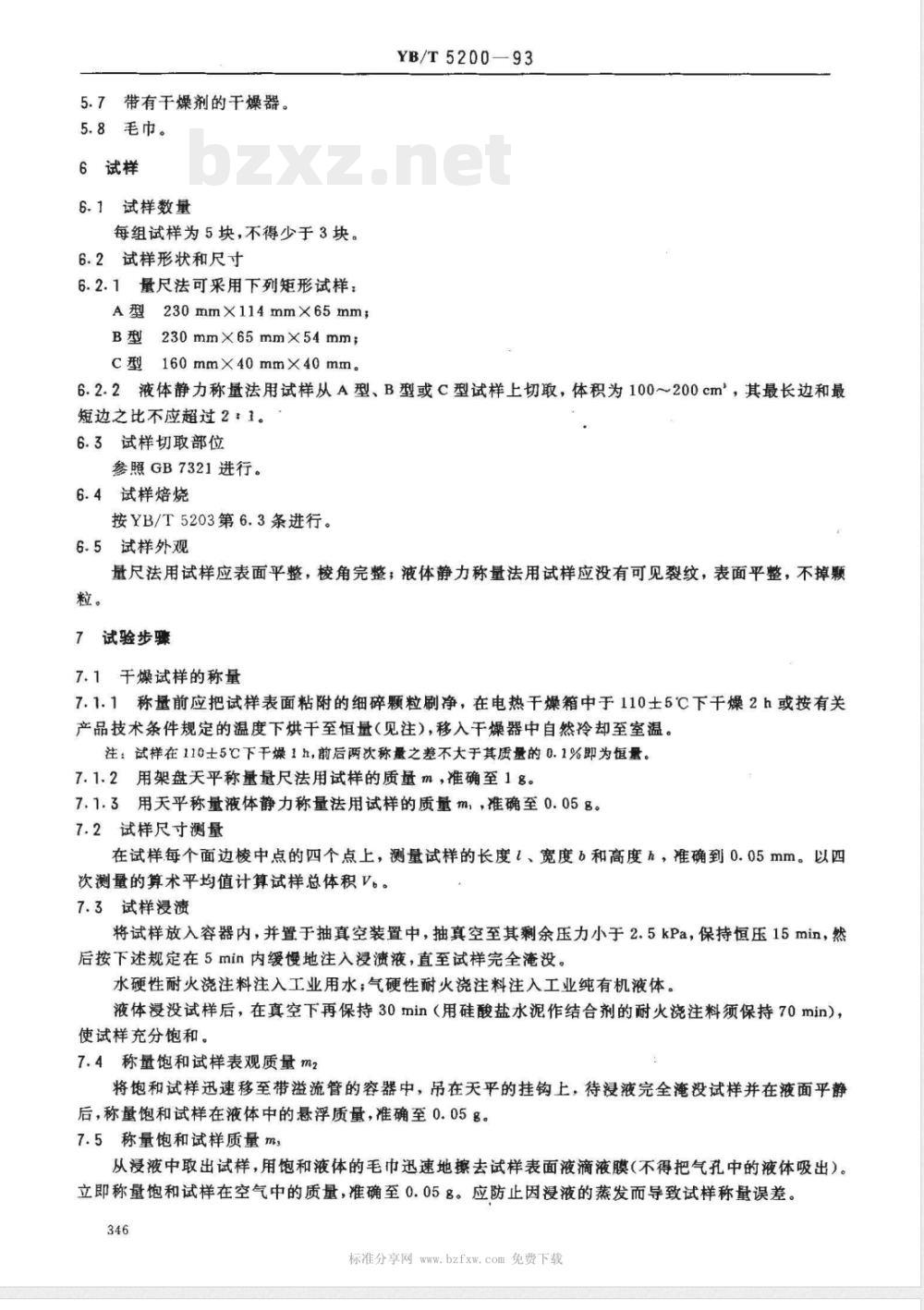

5.7带有干燥剂的干燥器。
5.8毛巾。
6试样
6.1试样数量
每组试样为5块，不得少于3块。6.2试样形状和尺寸
6.2.1量尺法可采用下列矩形试样：A型230mm×114mm×65mm；
B型230mm×65mm×54mm；
c型160mmX40mmX40mm。
YB/T5200—93
6.2.2液体静力称量法用试样从A型、B型或C型试样上切取，体积为100～200cm，其最长边和最短边之比不应超过21。
6.3试样切取部位
参照GB7321进行。
6.4试样焙烧
按YB/T5203第6.3条进行。
6.5试样外观
量尺法用试样应表面平整，棱角完整，液体静力称量法用试样应没有可见裂纹，表面平整，不掉颗粒。
7试验步骤
7.1干燥试样的称量
7.1.1称量前应把试样表面粘附的细碎颗粒刷净，在电热干燥箱中于1105℃下干燥2h或按有关产品技术条件规定的温度下烘干至恒量（见注），移入干燥器中自然冷却至室温。注：试样在110士5℃下干燥1h，前后两次称量之差不大于其质量的0.1%即为恒量。7.1.2用架盘天平称量量尺法用试样的质量m，准确至1g。7.1.3用天平称量液体静力称量法用试样的质量m，，准确至0.05g。7.2试样尺寸测量
在试样每个面边棱中点的四个点上，测量试样的长度1、宽度b和高度h，准确到0.05mm。以四次测量的算术平均值计算试样总体积V。。7.3试样浸渍
将试样放入容器内，并置于抽真空装置中，抽真空至其剩余压力小于2.5kPa，保持恒压15min，然后按下述规定在5min内缓慢地注入浸溃液，直至试样完全淹没。水硬性耐火浇注料注入工业用水；气硬性耐火浇注料注入工业纯有机液体。液体浸没试样后，在真空下再保持30min（用硅酸盐水泥作结合剂的耐火浇注料须保持70min），使试样充分饱和。
7.4称量饱和试样表观质量m2此内容来自标准下载网
将饱和试样迅速移至带溢流管的容器中，吊在天平的挂钩上，待浸液完全淹没试样并在液面平静后，称量饱和试样在液体中的悬浮质量，准确至0.05g。7.5称量饱和试样质量ms
从浸液中取出试样，用饱和液体的毛迅速地擦去试样表面液滴液膜（不得把气孔中的液体吸出）。立即称量饱和试样在空气中的质量，准确至0.058。应防止因浸液的蒸发而导致试样称量误差。346

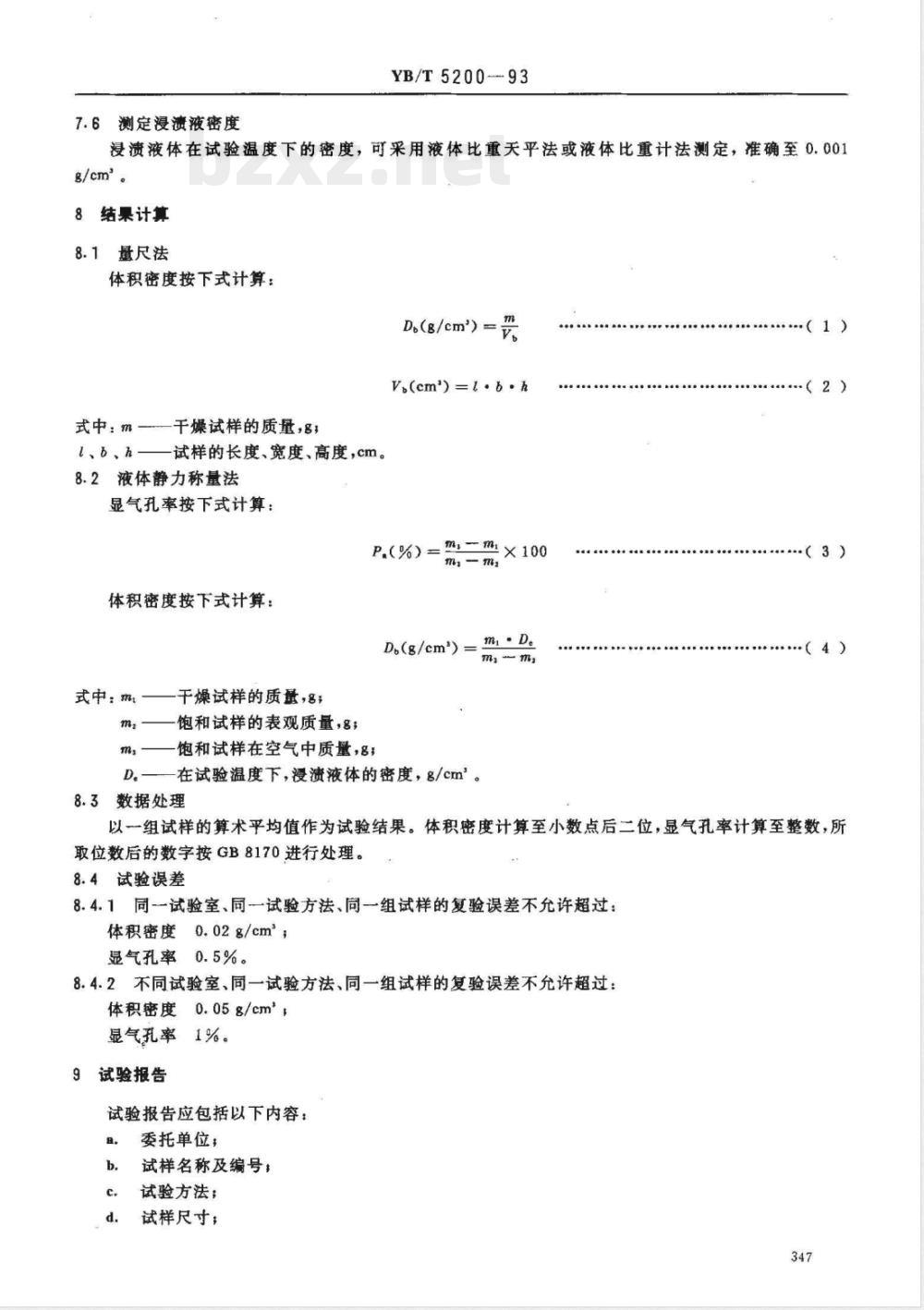

标准分享网www.bzfxw.com免费下载7.6测定浸渍液密度
YB/T5200-93
浸溃液体在试验温度下的密度，可采用液体比重天平法或液体比重计法测定，准确至0.001g/cm。
8结果计算
8.1量尺法
体积密度按下式计算：
Ds(g/cm\) =
Vi(cm')=1 .b.h
式中：m
1、b、h-
干燥试样的质量，8
一试样的长度、宽度、高度，cm。8.2液体静力称量法
显气孔率按下式计算：
体积密度按下式计算：
De(g/cm*)
式中：mt
干燥试样的质量，名；
饱和试样的表观质量，8
饱和试样在空气中质量，g；
D。—在试验温度下，浸渍液体的密度，g/cm。8.3数据处理
·（2)
（3）
（4）
以一组试样的算术平均值作为试验结果。体积密度计算至小数点后二位，显气孔率计算至整数，所取位数后的数字按GB8170进行处理。8.4试验误差
8.4.1同一试验室、同一试验方法、同一组试样的复验误差不允许超过：体积密度0.02g/cm；
显气孔率0.5%。
8.4.2不同试验室，同一试验方法、同一组试样的复验误差不允许超过体积密度0.05g/cm，
显气孔率1%。
9试验报告
试验报告应包括以下内容：
委托单位；
试样名称及编号：
试验方法；
试样尺寸；

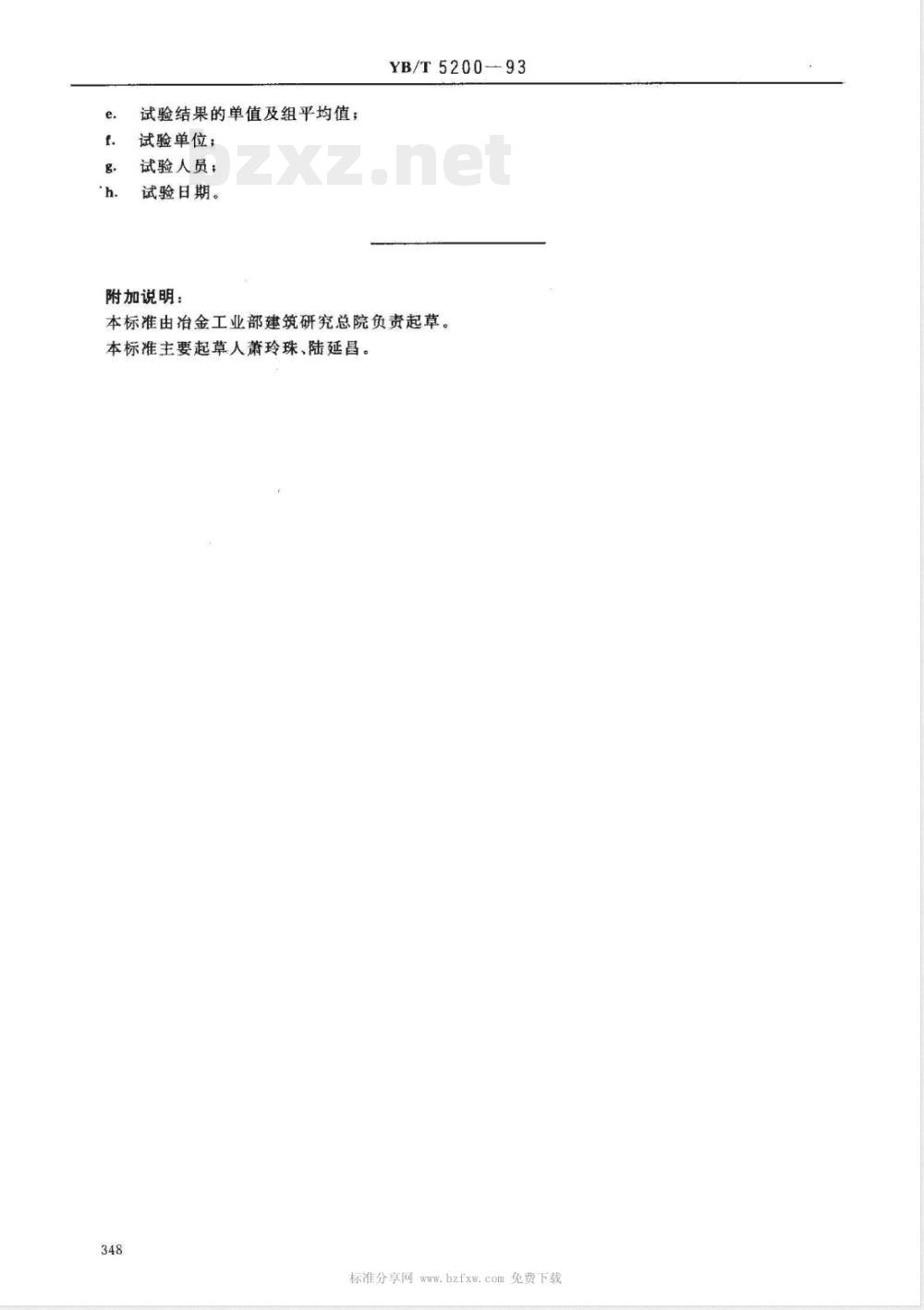

试验结果的单值及组平均值；
试验单位；
试验人员：
试验日期。
附加说明：
YB/T5200-93
本标准由冶金工业部建筑研究总院负责起草。本标准主要起草人萧玲珠、陆延昌。348
