【冶金行业标准(YB)】 高纯石墨材料总稀土素含量的分光光度测定方法

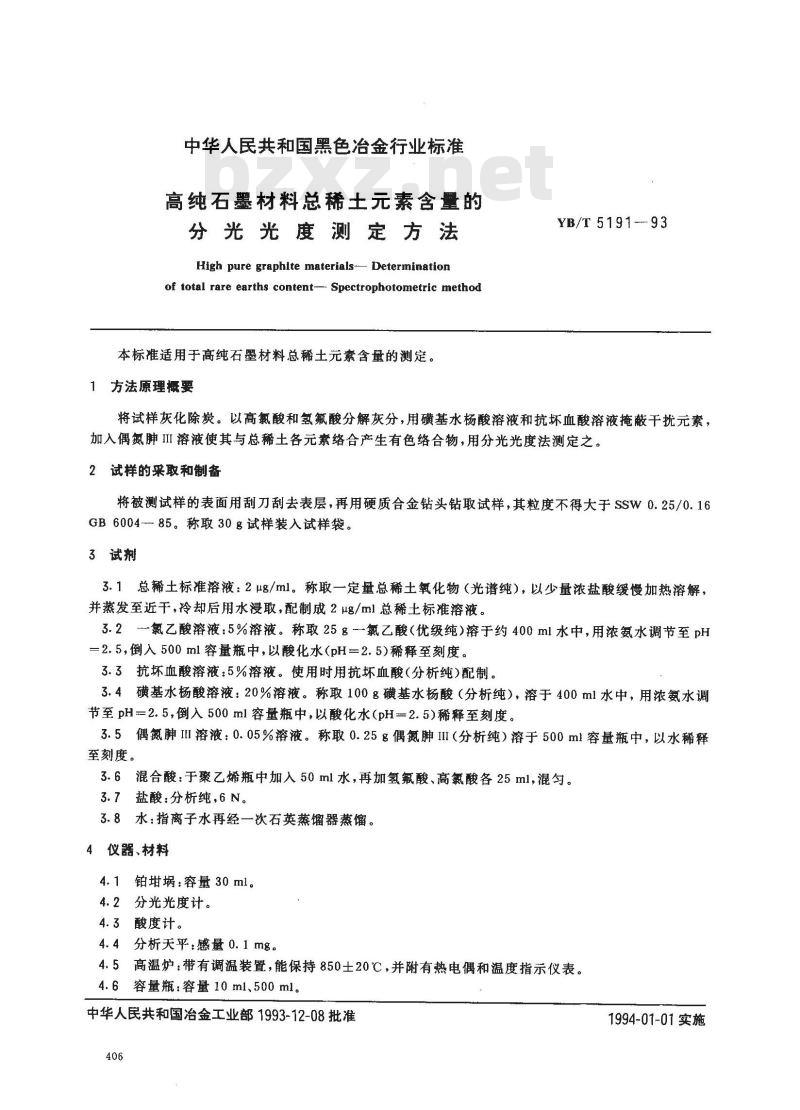

中华人民共和国黑色治金行业标准高纯石墨材料总稀土元素含量的分光光度测定方法
High pure graphite materials- Determinationof total rare earths content- Spectrophotometric method本标准适用于高纯石墨材料总稀土元素含量的测定。1方法原理概要
YB/T 5191-93
将试样灰化除炭。以高氯酸和氢氟酸分解灰分，用磺基水杨酸溶液和抗坏血酸溶液掩蔽干扰元素，加入偶氮脚I溶液使其与总稀土各元素络合产生有色络合物，用分光光度法测定之。2试样的采取和制备
将被测试样的表面用刮刀刮去表层，再用硬质合金钻头钻取试样，其粒度不得大于SSW0.25/0.16GB6004-85。称取30g试样装入试样袋。3试剂
3.1总稀土标准溶液：2μg/ml。称取一定量总稀土氧化物（光谱纯），以少量浓盐酸缓慢加热溶解，并蒸发至近干，冷却后用水浸取，配制成2μg/ml总稀土标准溶液。3.2一氯乙酸溶液：5%溶液。称取25g一氮乙酸（优级纯）溶于约400ml水中，用浓氨水调节至pH=2.5,倒入500ml容量瓶中，以酸化水(pH=2.5)稀释至刻度。3.3抗坏血酸溶液：5%溶液。使用时用抗坏血酸(分析纯)配制。3.4磺基水杨酸溶液：20%溶液。称取100g磺基水杨酸（分析纯），溶于400ml水中，用浓氨水调节至pH=2.5,倒入500ml容量瓶中，以酸化水(pH=2.5)稀释至刻度。3.5偶氮肿I溶液：0.05%溶液。称取0.25g偶氮脚III（分析纯）溶于500m1容量瓶中，以水稀释至刻度。
3.6混合酸：于聚乙烯瓶中加入50ml水，再加氢氟酸、高氯酸各25ml,混匀。3.7盐酸：分析纯，6N。
3.8水：指离子水再经一次石英蒸馏器蒸馏。4仪器、材料
4.1铂甘埚：容量30ml。
4.2分光光度计。
4.3酸度计。
4.4分析天平：感量0.1mg。bZxz.net
4.5高温炉：带有调温装置，能保持850士20℃，并附有热电偶和温度指示仪表。4.6容量瓶：容量10ml、500ml。中华人民共和国治金工业部1993-12-08批准406
1994-01-01实施

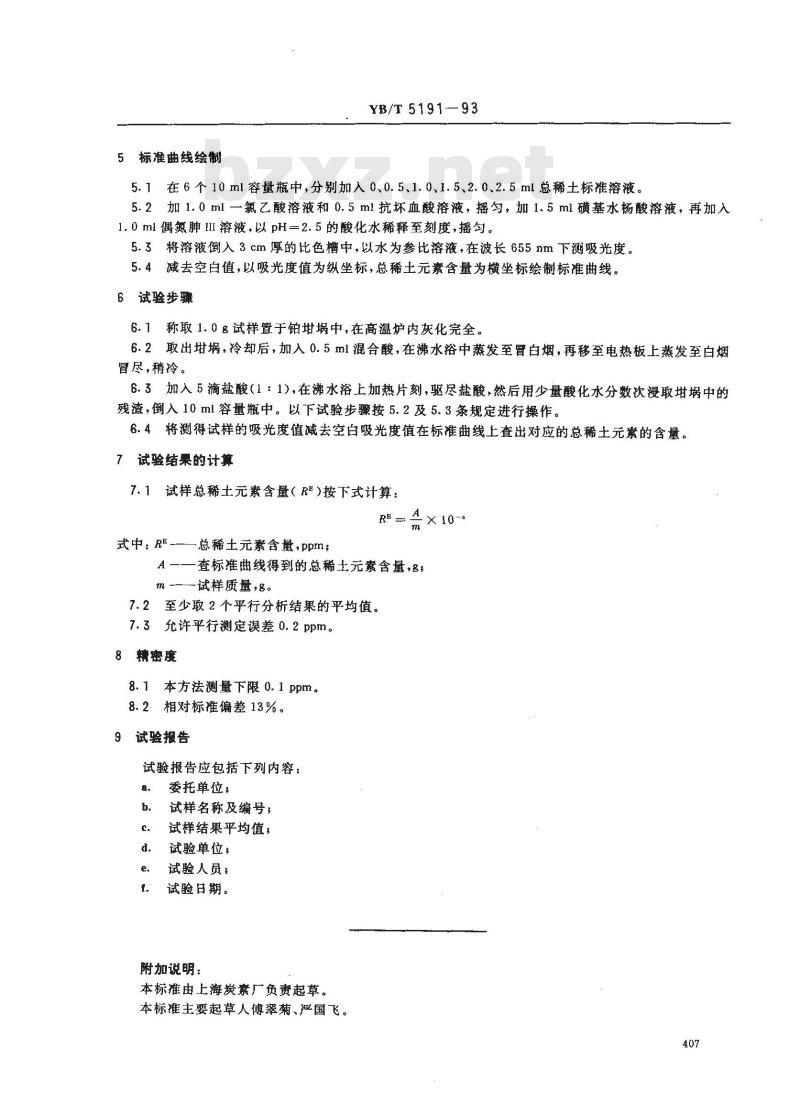

5标准曲线绘制
YB/T5191—93
5.1在6个10ml容量瓶中，分别加入0、0.5、1.0、1.5、2.0、2.5ml总稀土标准溶液。5.2加1.0ml一氯乙酸溶液和0.5ml抗坏血酸溶液，摇匀，加1.5ml磺基水杨酸溶液，再加入1.0ml偶氮肿II溶液，以pH=2.5的酸化水稀释至刻度，摇匀。5.3将溶液倒入3cm厚的比色槽中，以水为参比溶液，在波长655nm下测吸光度。5.4减去空白值，以吸光度值为纵坐标，总稀土元素含量为横坐标绘制标准曲线。6 试验步骤
6.1称取1.0g试样置于铂埚中，在高温炉内灰化完全。6.2取出，冷却后，加入0.5ml混合酸，在沸水浴中蒸发至冒白烟，再移至电热板上蒸发至白烟冒尽,稍冷。
6.3加入5滴盐酸（1：1),在沸水浴上加热片刻，驱尽盐酸，然后用少量酸化水分数次浸取埚中的残渣，倒入10ml容量瓶中。以下试验步骤按5.2及5.3条规定进行操作。6.4将测得试样的吸光度值减去空白吸光度值在标准曲线上查出对应的总稀土元素的含量。7 试验结果的计算
7.1试样总稀土元素含量（RE)按下式计算：A×10-
式中：RE
总稀土元素含量，ppm；
一查标准曲线得到的总稀土元素含量，名A
m -试样质量,g。
7.2至少取2个平行分析结果的平均值。7.3允许平行测定误差0.2ppm。
8精密度
8.1本方法测量下限0.1ppm。
8.2相对标准偏差13%。
9试验报告
试验报告应包括下列内容：
委托单位；
试样名称及编号：
试样结果平均值；
试验单位，
试验人员，
试验日期。
附加说明：
本标准由上海炭素厂负责起草。本标准主要起草人傅翠菊、严国飞。407

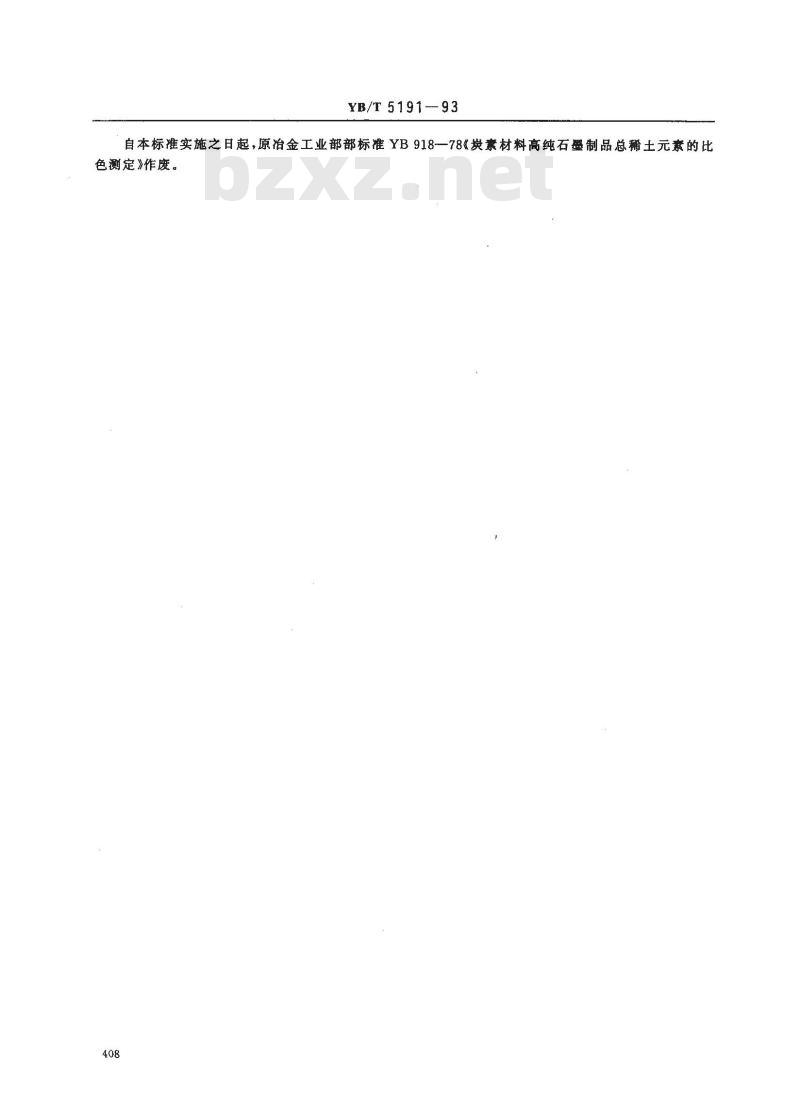

YB/T5191-93
自本标准实施之日起，原冶金工业部部标准YB918一78《炭材料高纯石墨制品总稀土元素的比色测定》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
