TB/T 3044-2002 13号车钩基本尺寸和性能 TB/T3044-2002

标准内容

部分标准内容：

国管活

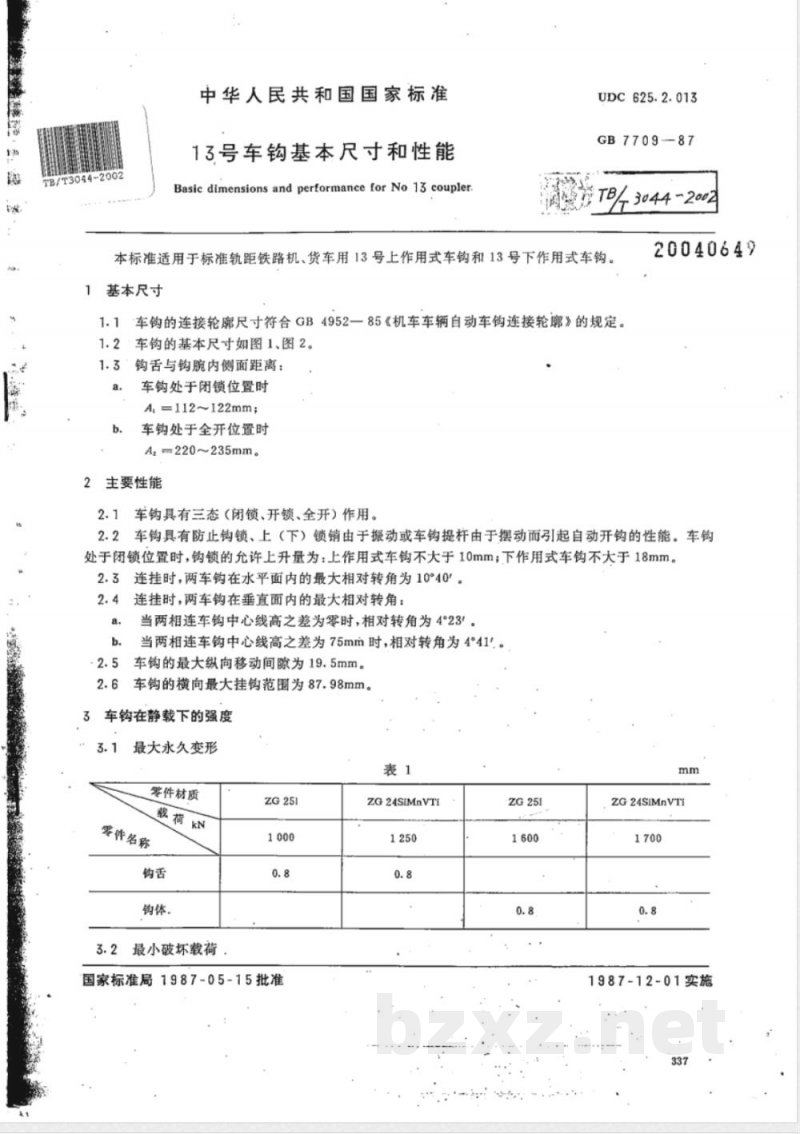

中华人民共和国国家标准
13号车钩基本尺寸和性能
Basic dimensions and performance for No 13 couplerUDC 625.2.013
GB7709-87
 TB/ 3044~2002
本标准适用于标准轨距铁路机、货车用13号上作用式车钩和13号下作用式车钩。基本尺寸
1.1车钩的连接轮廊尺寸符合GB4952一85《机车车辆自动车钩连接轮廓》的规定。1.2·车钩的基本尺寸如图1、图2。1.3钩舌与钩腕内侧面距离：
车钩处于闭锁位置时
A,=112~122mm;
车钩处于全开位置时
Az=220~235mm。
2主要性能
2.1车钩具有三态（闭锁、开锁、全开）作用。20040649
2.2车钩具有防止钩锁、上（下）锁销由于振动或车钩提杆由于摆动而引起自动开钩的性能。车钩处于闭锁位置时，钩锁的允许上升量为：上作用式车钩不大于10mm；下作用式车钩不大于18mm。2.3连挂时，两车钩在水平面内的最大相对转角为10°402.4
连挂时，两车钩在垂直面内的最大相对转角：当两相连车钩中心线高之差为零时，相对转角为4°23'。当两相连车钩中心线高之差为75mm时，相对转角为4°41.。车钩的最大纵向移动间隙为19.5mm。车钩的横向最大挂钩范围为87.98mm。车钩在静载下的强度
最大永久变形
零件材质
裁荷kN
零件名称bZxz.net
钩体。
3.2最小破坏载荷
国家标准局1987-05-15批准
ZG 24SiMnVTi
ZG 24SiMnVT
1987-12-01实施
零件材质
零件名称
车钩制造尺寸及性能
GB7709—87
ZG 251
ZG24SiMnVTi

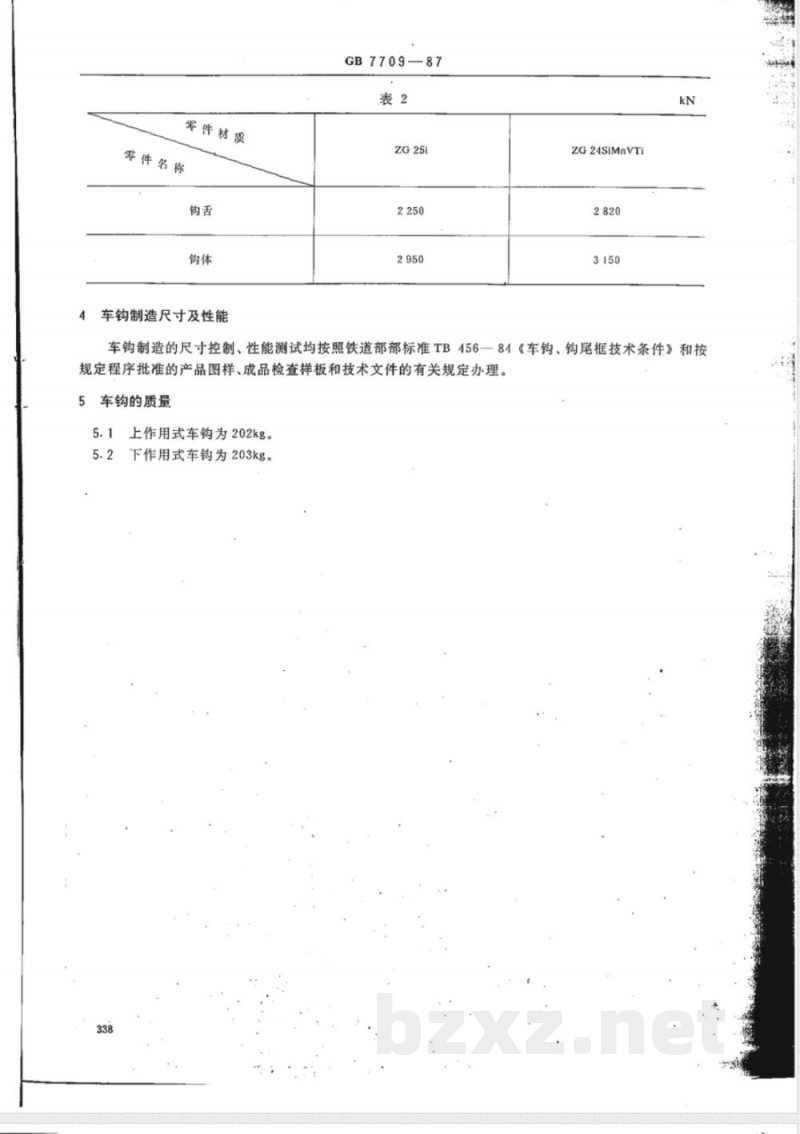

车钩制造的尺寸控制、性能测试均按照铁道部部标准TB456一84《车钩、钩尾框技术条件》和按规定程序批准的产品图样、成品检查样板和技术文件的有关规定办理。5车钩的质量
上作用式车钩为202kg。
下作用式车钩为203kg。
钩提杆作用孔中心线
GB7·709—87
钩提杆作用孔
上锁错
上销销杆
钩舌销
上钩耳孔衬套
钩舌推铁
下钩耳孔衬套
开口销

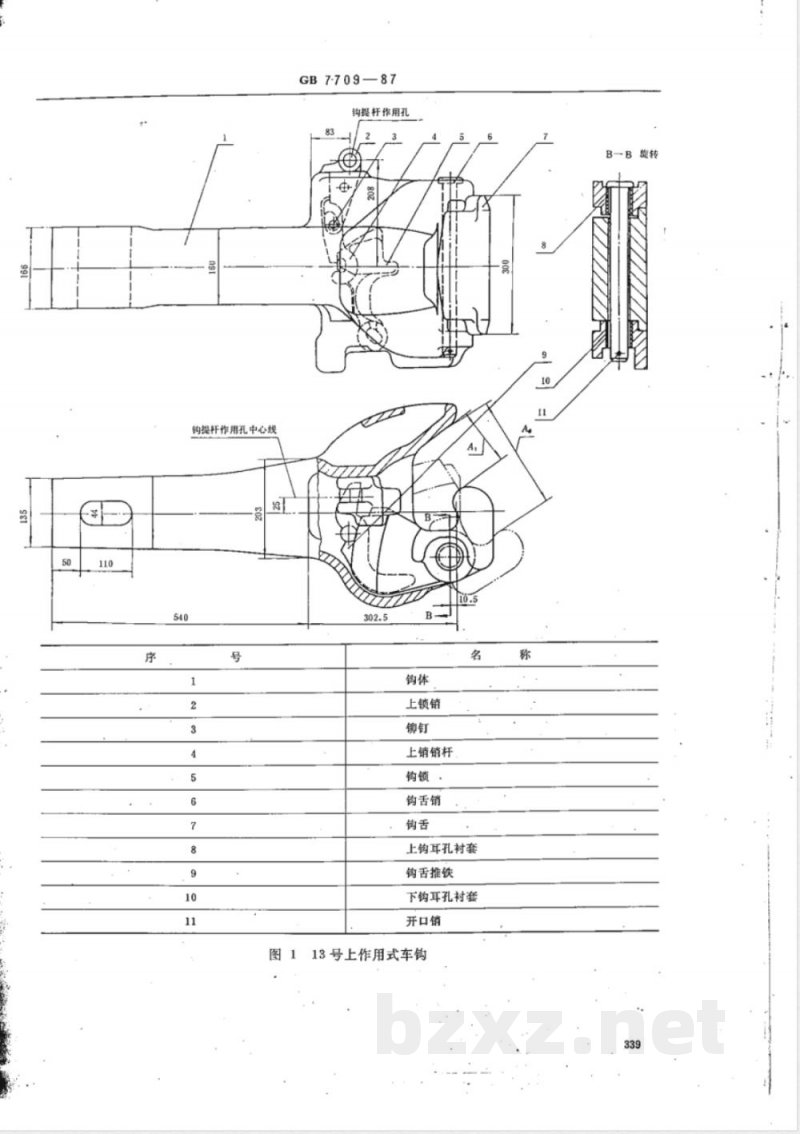

13号上作用式车钩
B-B旋转
约提杆
钩提杆作用孔中心线
GB770987
钩体盖
钩舌销
上钩耳孔衬套
下锁销装配
钩舌推铁
下钩耳孔衬套
开口销

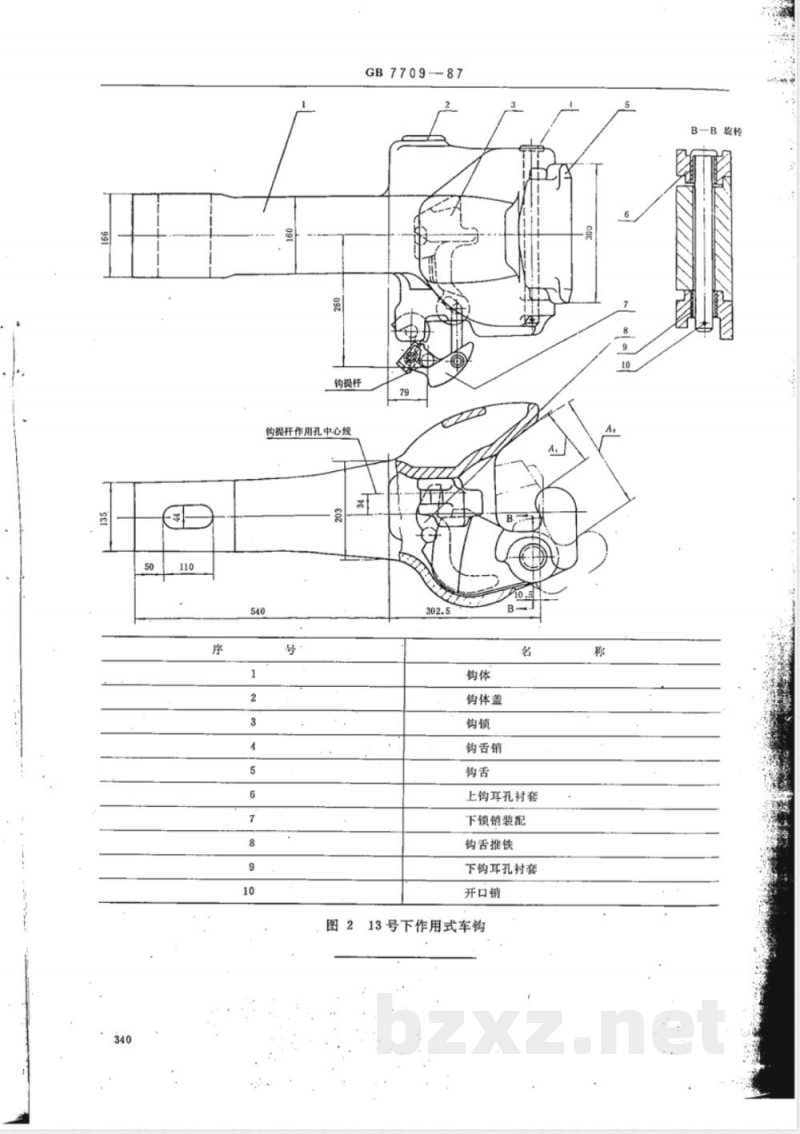

13号下作用式车钩

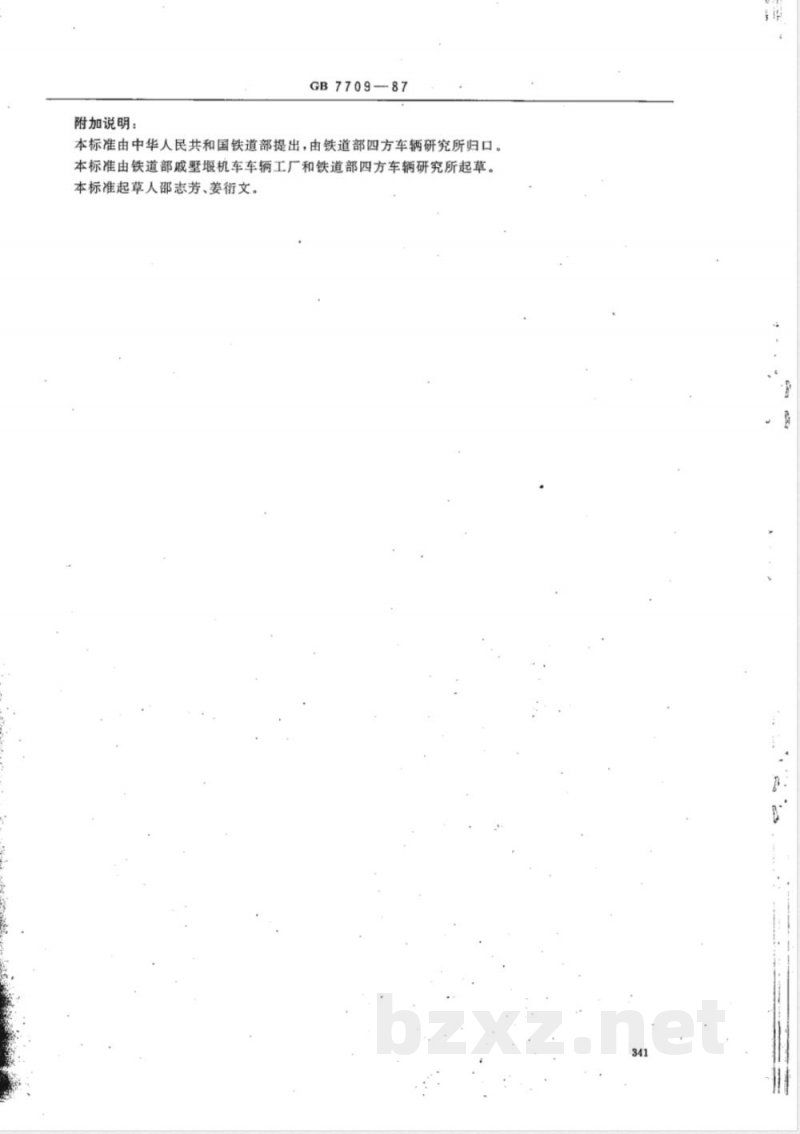

附加说明：
