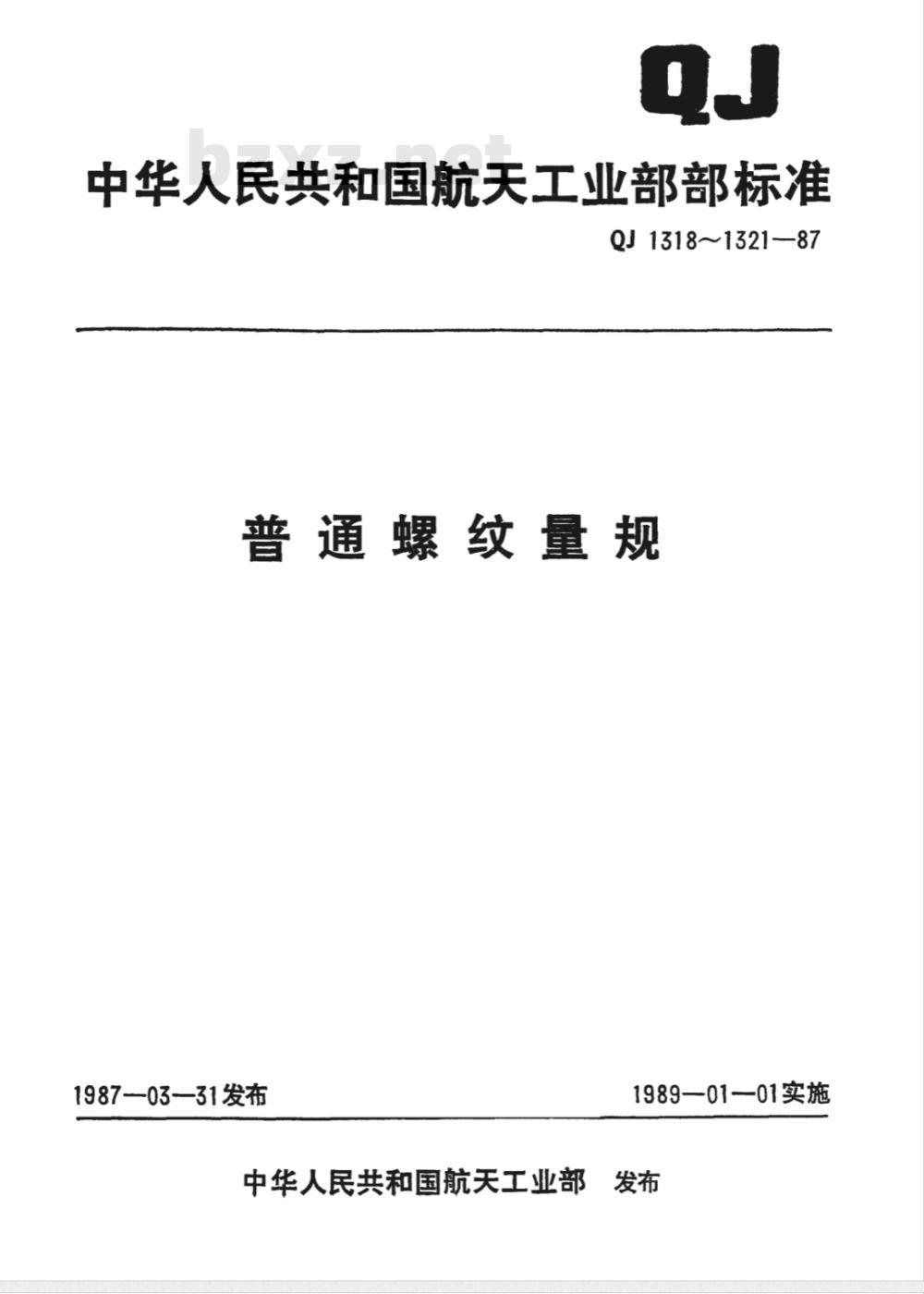

【航天工业行业标准(QJ)】 普通螺纹量规技术条件

中华人民共和国航天工业部部标准QJ1318~1321-87
普通螺纹量规
1987-03—31发布
1989—01-01实施
中华人民共和国航天工业部发布标准代号
QJ1318.1—87
QJ1318.2—87
QJ1318.9—87
QJ1318.4-87
QJ1318.5m87
0J1319,1--87
QJ1319.287
QJ1320-87
QJ132187

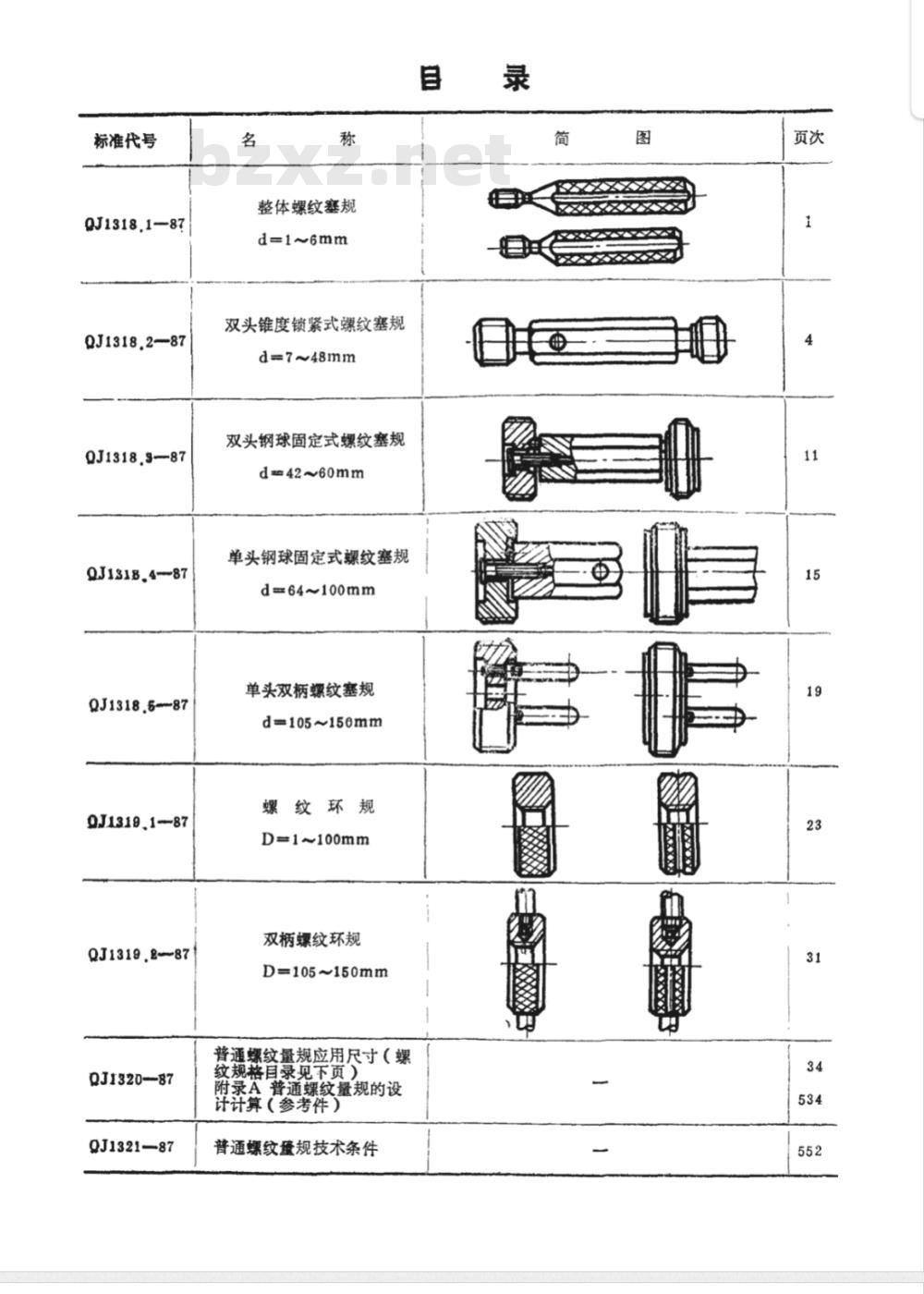

整体螺纹塞规
d=1~6mm
双头锥度锁紧式螺纹塞规
d=7~48mm
双头钢球固定式螺纹塞规
dm42~60mm
单头钢球固定式螺纹塞规
d㎡64~100mm
单头双柄螺纹塞规
d=105~150mm
螺纹环规
D=1~100mm
双柄螺纹环规Www.bzxZ.net
D=105~150mm
普通螺纹量规应用尺寸（螺
纹规格自录见下页）
附录A普通螺纹量规的设
计计算（参考件）
普通螺纹童规技术条件
螺纹公称直径（mm）

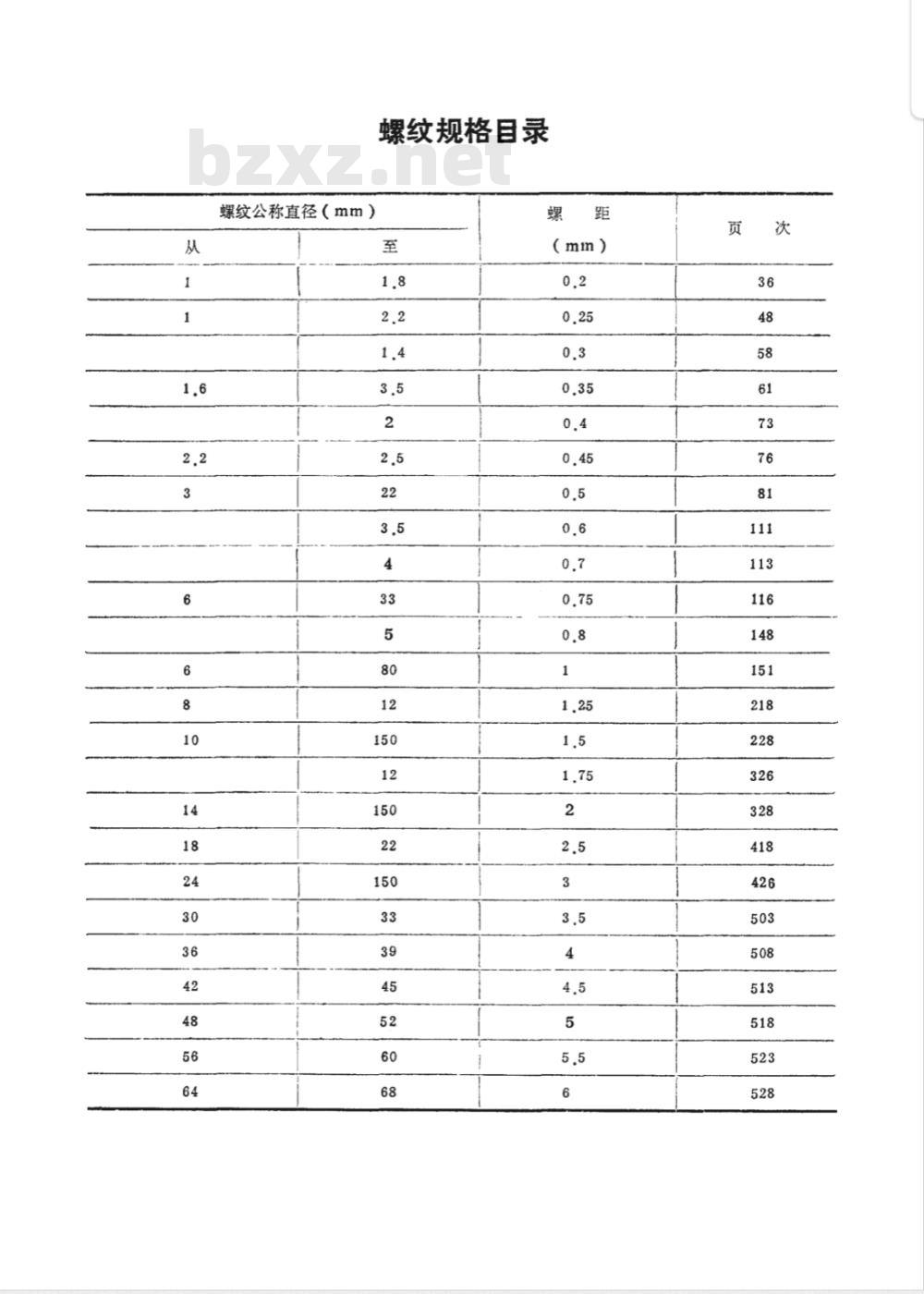

螺纹规格目录
(mm）)

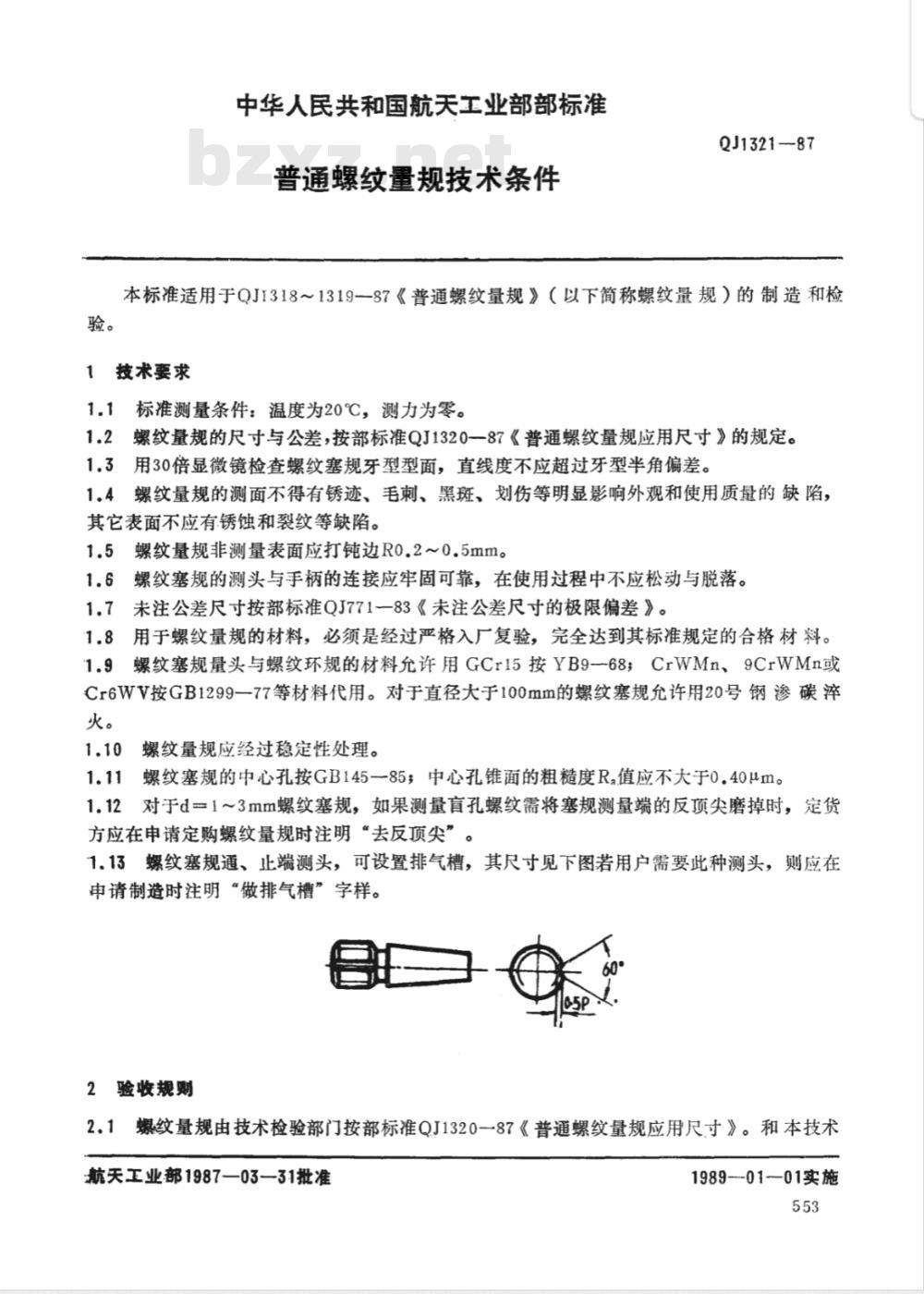

中华人民共和国航天工业部部标准普通螺纹量规技术条件
QJ1321-87
本标准适用于QJ1318～1319一87《普通螺纹量规》（以下简称螺纹量规）的制造和检1技术要求
1.1标准测量条件：温度为20℃，测力为零。1.2螺纹量规的尺寸与公差，按部标准QJ1320一87《普通螺纹量规应用尺寸》的规定。1.3用30倍显微镜检查螺纹塞规牙型型面，直线度不应超过牙型半角偏差。1.4螺纹量规的测面不得有锈迹、毛刺、黑斑、划伤等明显影响外观和使用质量的缺陷，其它表面不应有锈蚀和裂纹等缺陷。1.5螺纹量规非测量表面应打钝边R0.2~0.5mm。1.6螺纹塞规的测头与手柄的连接应牢固可靠，在使用过程中不应松动与脱落。1.7未注公差尺寸按部标准QJ771一83《未注公差尺寸的极限偏差》。1.8用于螺纹量规的材料，必须是经过严格入厂复验，完全达到其标准规定的合格材料。1.9螺纹塞规量头与螺纹环规的材料允许用GCr15按YB9-68；CrWMn、9CrWMn或Cr6WV按GB1299一77等材料代用。对于直径大于100mm的螺纹塞规允许用20号钢渗碳率火。
螺纹量规应经过稳定性处理。
螺纹塞规的中心孔按GB145一85；中心孔锥面的粗糙度Ra值应不大于0.40μm。1.115
1.12对于d=1～3mm螺纹塞规，如果测量盲孔螺纹需将塞规测量端的反项尖磨掉时，定货方应在申请定购螺纹量规时注明“去反顶尖”。1.13螺纹塞规通、止端测头，可设置排气槽，其尺寸见下图若用户需要此种测头，则应在申请制造时注明“做排气槽”字样。0-51
2验收规则
螺纹量规由技术检验部门按部标准QJ1320一87《普通螺纹量规应用尺寸》。和本技术2.15
航天工业部1987—03—31批准
1989-01-01实施
QJ1321-87

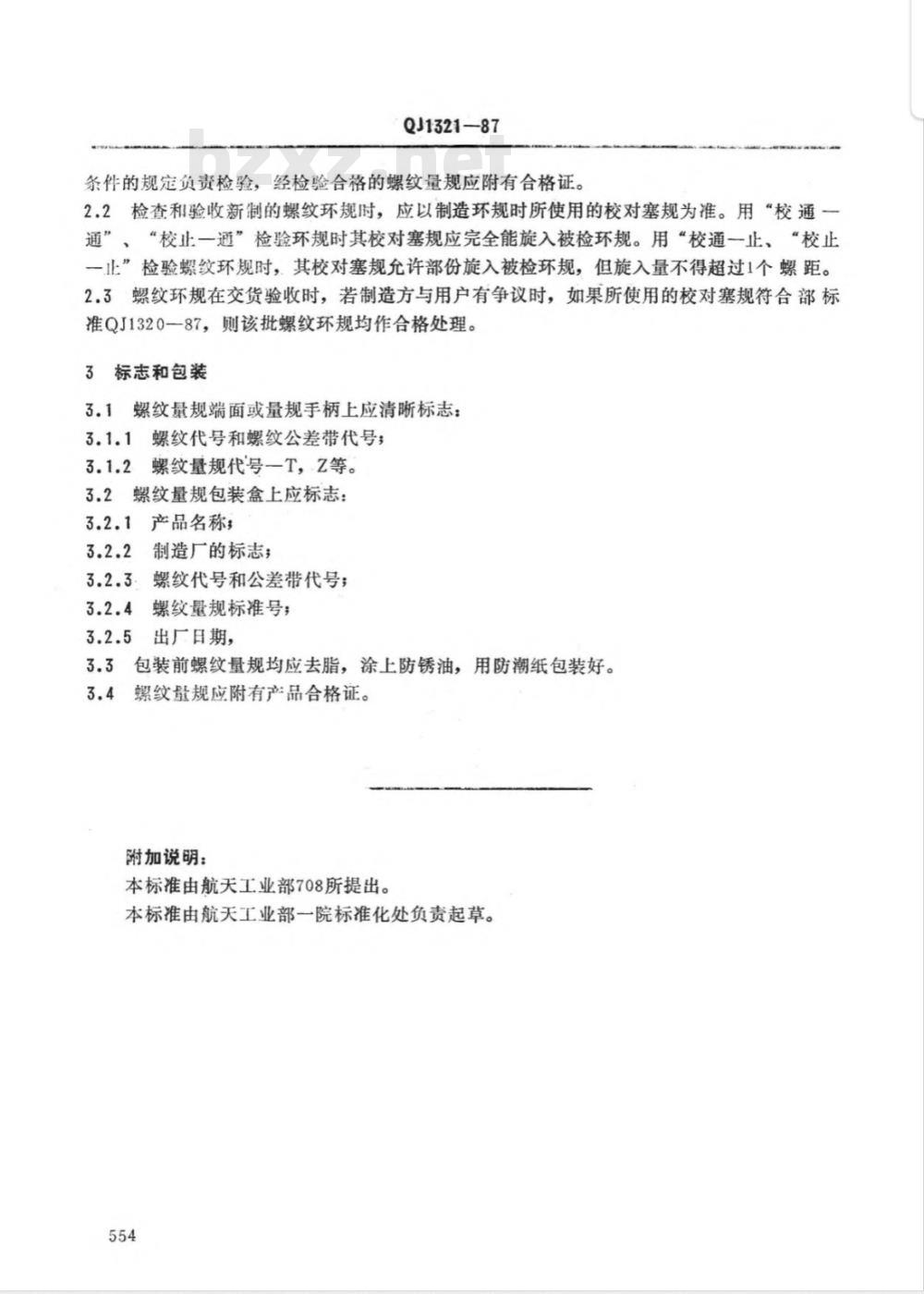

条件的规定负责检验，经检验合格的螺纹量规应附有合格证。2.2检查和验收新制的螺纹环规时，应以制造环规时所使用的校对塞规为准。用“校通一通”、“校止一通”检验环规时其校对塞规应完全能旋入被检环规。用“校通一止、“校止一止”检验螺纹环规时，其校对塞规允许部份旋入被检环规，但旋入量不得超过1个螺距。2.3螺纹环规在交货验收时，若制造方与用户有争议时，如果所使用的校对塞规符合部标准QJ1320一87，则该批螺纹环规均作合格处理。3标志和包装
3.1螺纹量规端面或量规手柄上应清晰标志：3.1.1螺纹代号和螺纹公差带代号：3.1.2螺纹量规代号一T，Z等。
3.2螺纹量规包装盒上应标志：
3.2.1产品名称，
3.2.2制造厂的标志；
3.2.3螺纹代号和公差带代号；
3.2.4螺纹量规标准号；
3.2.5出厂日期，
3.3包装前螺纹量规均应去脂，涂上防锈油，用防潮纸包装好。3.4螺纹量规应附有产品合格证。附加说明：
本标准由航天工业部708所提出。本标准由航天工业部一院标准化处负责起草。554
18-- 1321~812170
