【航天工业行业标准(QJ)】 航天产品设计文件管理制度 文字内容设计文件的编制

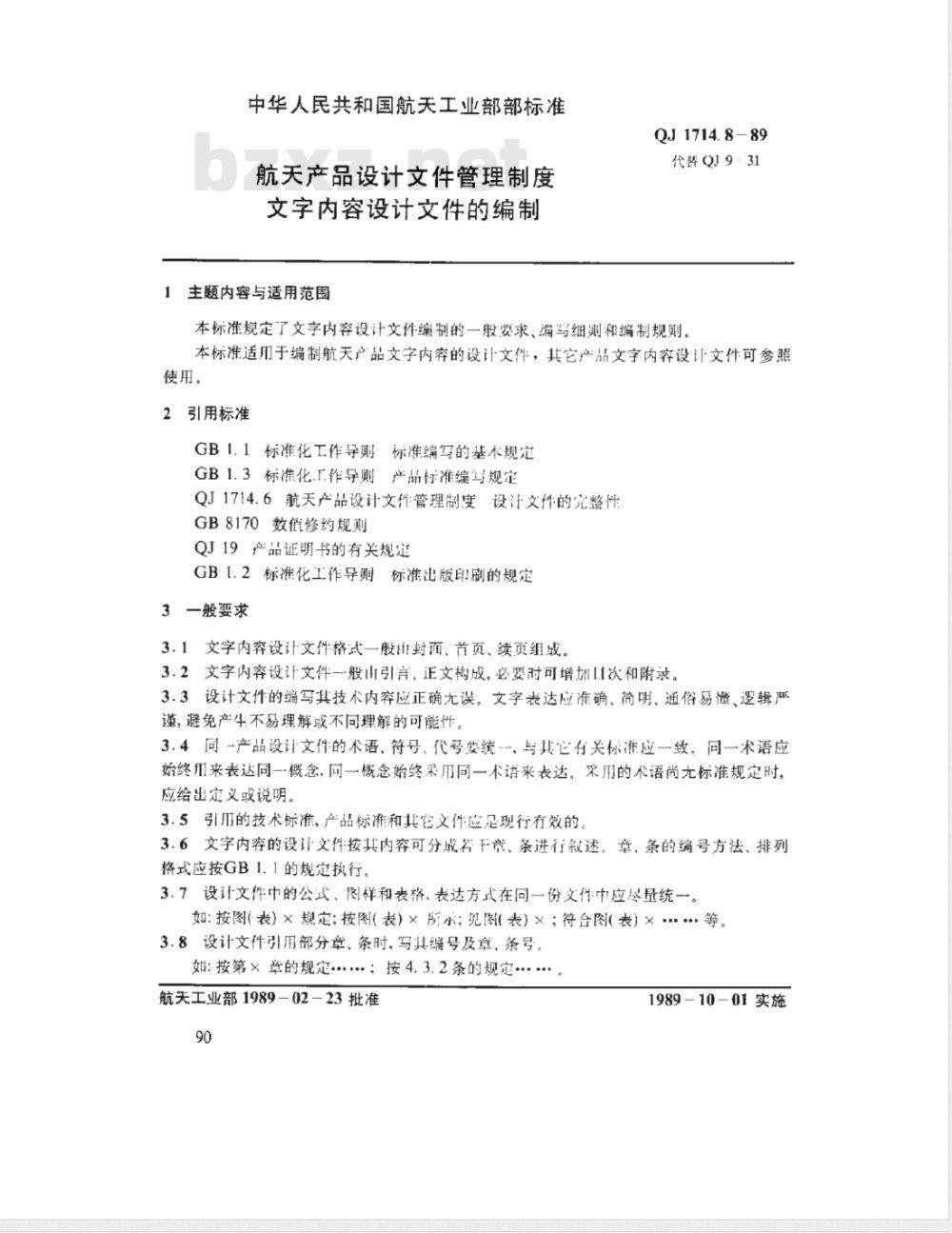

中华人民共和国航天工业部部标准航天产品设计文件管理制度
文字内容设计文件的编制
1主题内容与适用范围
QJ 1714. 889
代替QJ9·31
本标准规定了文字内容设计文件编制的一般要求、编写细则和编制规则。本标准适用于编制航天产品文字内容的设计文件，其它产品文字内容设计文件可参照使用。
2引用标准
GB1.1标准化工作导则标准编写的基本规定GB1.3标准化工作导则产品标准编写规定QJ1714.6航天产品设计文件管理制度设计文作的究整性GB8170数值修约规测
QJ19产品证明书的有关规
GB1.2标准化工作导则标准出版印刷的规定3一般要求
3.1文字内容设计文件格式一般山封雨、首页、续页组成。3.2文字内容设计文件一般引言、正文构成，必要时可增加次和附录。3.3设计文件的编写其技术内容应正确尤误。文字表达应准确、简明、通俗易懂、逻辑严谨，避免产生不易理解或不同理解的可能性。3.4同-产品设计文件的术语、符号、代号要统-~，与其它有关标准应一致。同一术语应始终用来表达同一概念，同一概念始终采用同一术语来表达。采用的术语尚尤标准规定时，应给出定义或说明。
3.5引的技术标准，产品标准和其它文件应足现行有效的3.6文字内容的设计文件按其内容可分成干竟、条进行叙述。章、条的编号方法、排列格式应按GB1.1的规定执行
3.7设计文件中的公式，图样和表格.表达方式在同一份文件中应尽量统一。如：按图（表）×规定；按图（表）×所示；见图（表）×；符合图（表）×等3.8设计文件引用部分章、条时，写其编号及章、条号。如：按第×章的规定·..；按4.3.2条的规定·航天工业部1989-02-23批准
1989-10-01实施
QJ1714.8-89

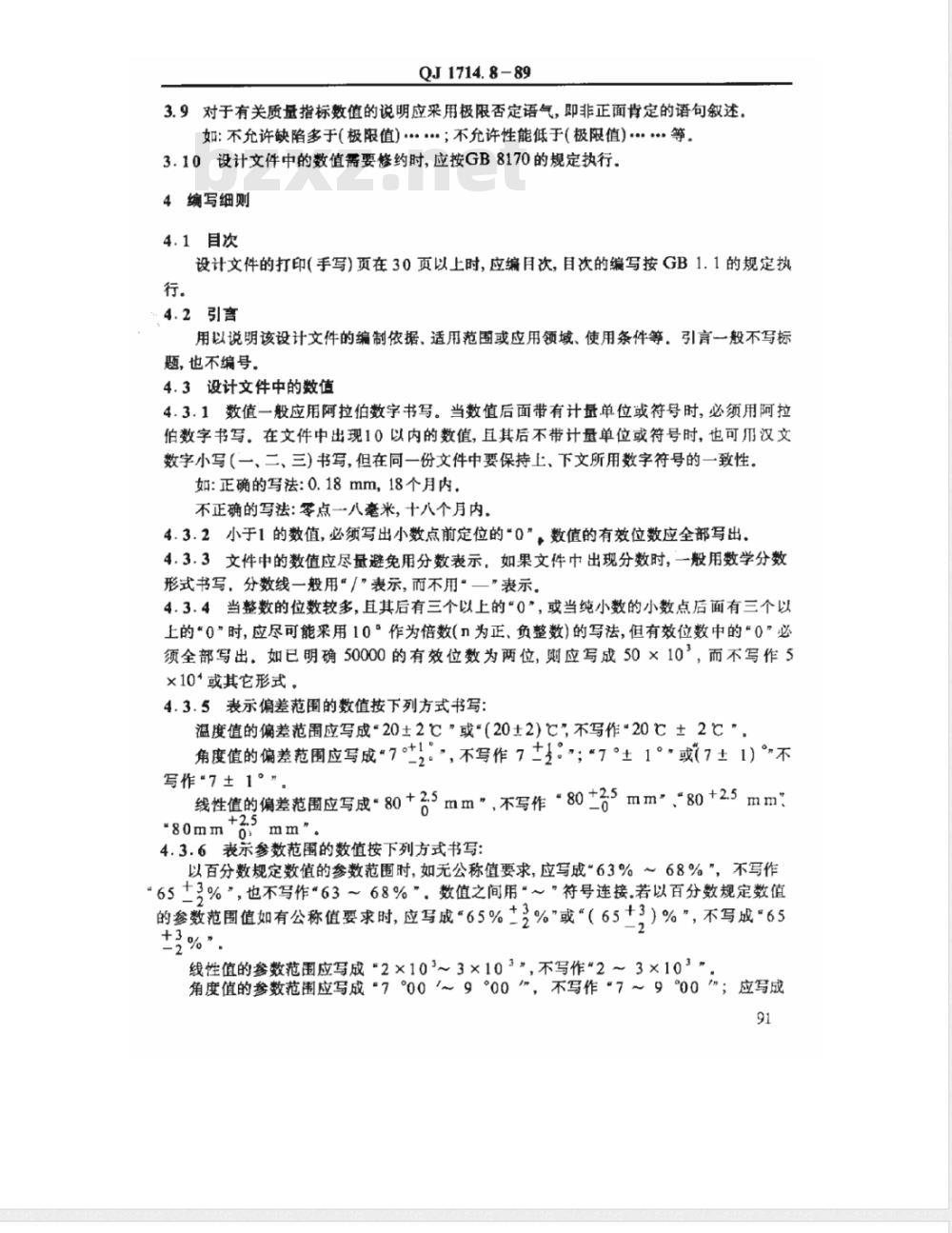

3.9对于有关质量指标数值的说明应采用极限否定语气，即非正面背定的语句叙述，如：不允许缺陷多于（极限值）..；不允许性能低于（极限值)·…·等。3.10设计文件中的数值需要修约时，应按GB8170的规定执行。4编写细则
4.1目次
设计文件的打印（手写)页在30页以上时，应编目次，目次的编写按GB1.1的规定执行。
4.2引言
用以说明该设计文件的编制依据、适用范围或应用领域、使用条件等。引言一般不写标题，也不编号。
4.3设计文件中的数值
4.3.1数值一般应用阿拉伯数字书写。当数值后面带有计量单位或符号时，必须用阿拉伯数字书写。在文件中出现10以内的数值，且其后不带计量单位或符号时，也可汉文数字小写（一、二、三）书写，但在同一份文件中要保持上、下文所用数字符号的一致性。如：正确的写法：0.18mm，18个月内，不正确的写法：零点一八毫米，十八个月内，4.3.2小于1的数值，必须写出小数点前定位的“0”，数值的有效位数应全部写出。4.3.3文件中的数值应尽量避免用分数表示。如果文件中出现分数时，一般用数学分数形式书写．分数线一般用“”表示，而不用“一”表示。4.3.4当整数的位数较多，且其后有三个以上的“0”，或当纯小数的小数点后面有三个以上的“0”时，应尽可能采用10”作为倍数(n为正、负整数)的写法，但有效位数中的“0”必须全部写出，如已明确50000的有效位数为两位，则应写成50×103，而不写作5×10*或其它形式。
4.3.5表示偏差范围的数值按下列方式书写：温度值的偏差范围应写成“20±2℃”或“（202）℃”不写作“20℃±2℃。角度值的偏差范围应写成*7，不写作7+：；“7°±1°或（71）~不写作“7±1°”。
线性值的偏差范围应写成\80+5mm”，不写作“80±号5mm*、80 +2.5mm\80mm*
4.3.6表示参数范围的数值按下列方式书写：0
以百分数规定数值的参数范围时，如无公称值要求，应写成“63%～68%”，不写作“653%”，也不写作”63～68%”。数值之间用“～”符号连接若以百分数规定数值的参数范围值如有公称值要求时，应写成“65%%”或“（653）%”，不写成“652
线性值的参数范围应写成“2×103～3×103\，不写作*2～3×103*。角度值的参数范围应写成“70～9°00”，不写作“7～900”；应写成91
QJ1714.8-89

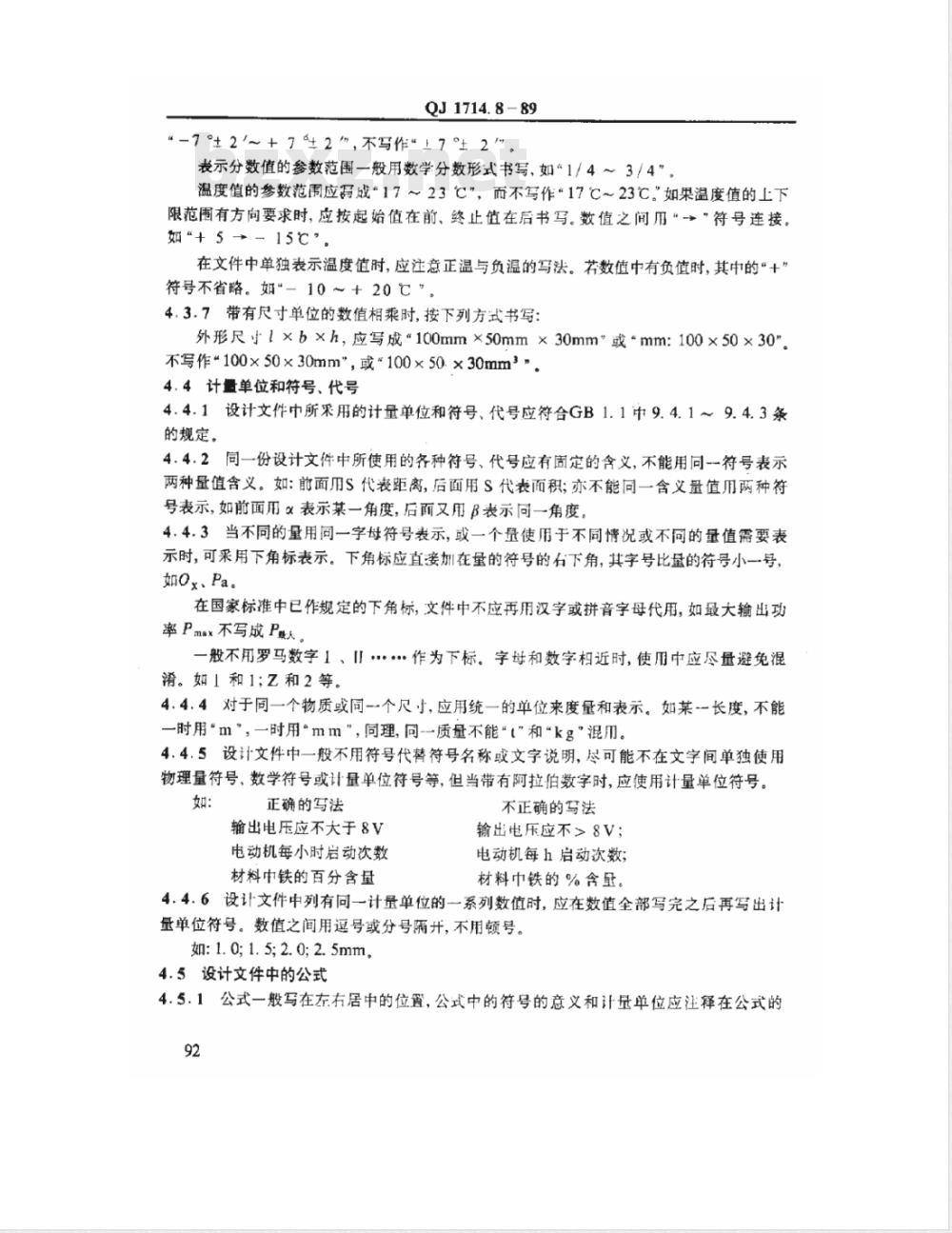

“-7±2～+72”不写作\上7°±2\”。表示分数值的参数范围一般用数学分数形式书写，如“1/4～3／4”。温度值的参数范围应成“17～23℃”，而不写作“17℃～23℃”如果温度值的上下限范围有方向要求时，应按起始值在前、终止值在后书写。数值之间而“→”符号连接。如“+5→15℃。
在文件中单独表示温度值时，应注意正温与负温的写法。若数值中有负值时，其中的“十”符号不省略路。如“-10～+20℃”。4.3.7带有尺寸单位的数值相乘时，按下列方式书写：外形尺寸l×b×h，应写成“100mm×50mm×30mm或mm：100×50×30\。不写作“100×50×30mm，或100×50.×30mm2。4.4计量单位和符号、代号
4.4.1设计文件中所用的计量单位和符号、代号应符合GB1.1中9.4.1～9.4.3条的规定。此内容来自标准下载网
4.4.2同一份设计文件中所使用的各种符号、代号应有固定的含义，不能用同一符号表示两种量值含义。如：前面用S代表距离，后面用S代表而积；亦不能同一含义量值用两种符号表示，如前面用α表示某一角度，后面又用β表示同一角度。4.4.3当不同的量用同一字母符号表示，或一个量使用于不同情况或不同的量值需要表示时，可采用下角标表示。下角标应直接加在量的符号的下角，其字号比的符号小一号，如x、Pa。
在国家标准中已作规定的下角标，文件中不应再用汉字或拼音字母代用，如最大输出功率Pmax不写成P数人。
一般不用罗马数字1、II作为下标。字母和数字相近时，使用中应尽量避免混淆。如1和1;Z和2等。
4.4.4对于同一个物质或同-个尺寸，应用统一的单位来度量和表示。如某一长度，不能一时用“m”，一时用“mm”，同理，同-一质量不能“(”和“kg\混。4.4.5设计文件中一般不用符号代替符号名称或文字说明，尽可能不在文字间单独使用物理量符号、数学符号或计量单位符号等，但当带有阿拉伯数字时，应使用计量单位符号。如：
正确的写法
输出电压应不大于8V
电动机每小时启动次数
材料中铁的百分含量
不正确的写法
输出电压应不>8V；
电动机每h启动次数；
材料中铁的%含量。
4.4.6设计文件中列有同一计量单位的一系列数值时，应在数值全部写完之后再写出计量单位符号。数值之间用逗号或分号隔开，不用顿号。如:1. 0; 1. 5; 2. 0;2. 5mm。4.5设计文件中的公式
4.5.1公式一般写在左右居中的位置，公式中的符号的意义和计量单位应注释在公式的92
QJ 1714. 8 -- 89

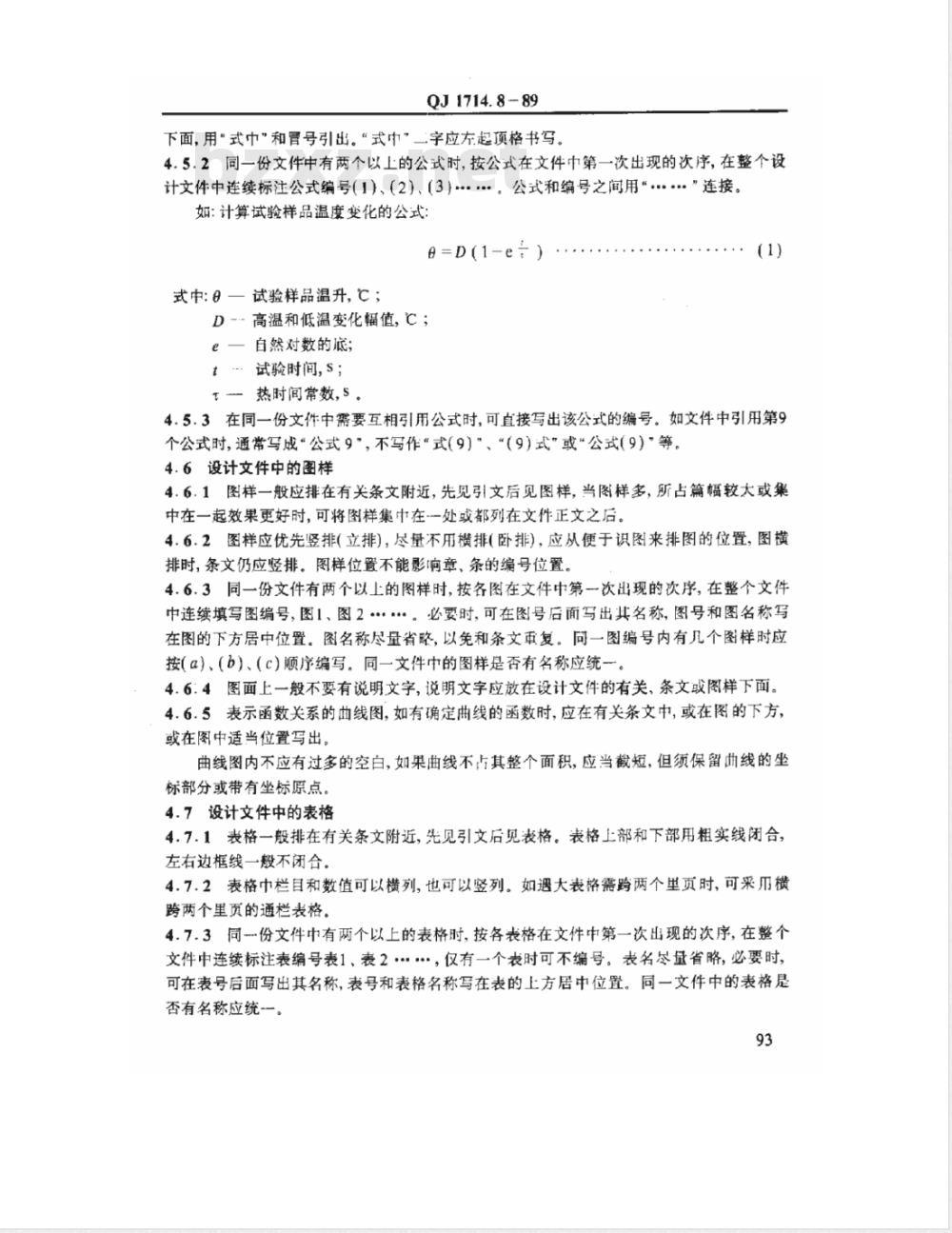

下面，用“式中”和冒号引出。“式中”二字应左起顶格书写。4.5.2同一份文件中有两个以上的公式时，按公式在文件中第一次出现的次序，在整个设计文件中连续标注公式编号（1）、（2）、（3).。公式和编号之间用“....”连接如：计算试验样品温度变化的公式：=D(1-e)
式中：8一试验样品温升，℃；
D-高温和低温变化幅值，℃；
e一自然对数的底；
t试验时间,s；
t热时间常数,s。
...(1)
4.5.3在同一份文件中需要互相引用公式时，可直接写出该公式的编号。如文件中引用第9个公式时，通常写成“公式9”，不写作“式（9）”、“（9）式”或“公式（9）”等。4.6设计文件中的图样
4.6.1图样一般应排在有关条文附近，先见引文后见图样，当图样多，所占篇幅较大或集中在一起效果更好时，可将图样集中在一处或都列在文件正文之后。4.6.2图样应优先竖排（立排)，尽量不用横排（卧排)，应从便于识图来排图的位置，图横排时，条文仍应竖排。图样位置不能影响章、条的编号位置。4.6.3同一份文件有两个以上的图样时，按各图在文件中第次出现的次序，在整个文件中连续填写图编号，图1、图2·。必要时，可在图号后面写出其名称，图号和图名称写在图的下方居中位置。图名称尽量省略，以免和条文重复。向一图编号内有几个图样时应按(a）、（b）、（c)顺序编写。同一文件中的图样是否有名称应统一。4.6：4图面上一般不要有说明文字，说明文字应放在设计文件的有关，条文或图样下面。4.6.5表示函数关系的曲线图，如有确定曲线的函数时，应在有关条文中，或在图的下方，或在图中适当位置写出。
曲线图内不应有过多的空白，如果曲线不占其整个面积，应当截短，但须保留曲线的坐标部分或带有坐标原点。
4.7设计文件中的表格
4.7.1表格一般排在有关条文附近，先见引文后见表格。表格上部和下部用粗实线闭合左右边框线一般不闭合。
4.7.2表格中栏目和数值可以横列，也可以竖列。如遇大表格需跨两个里页时，可采历横跨两个里页的通栏表格。
4.7.3同份文件中有两个以上的表格时，按各表格在文件中第一次出现的次序，在整个文件中连续标注表编号表1、表2，仅有一个表时可不编号。表名尽量省略，必要时可在表号后面写出其名称，表号和表格名称写在表的上方居中位置。同一文件中的表格是否有名称应统一。
QJ1714.8-89

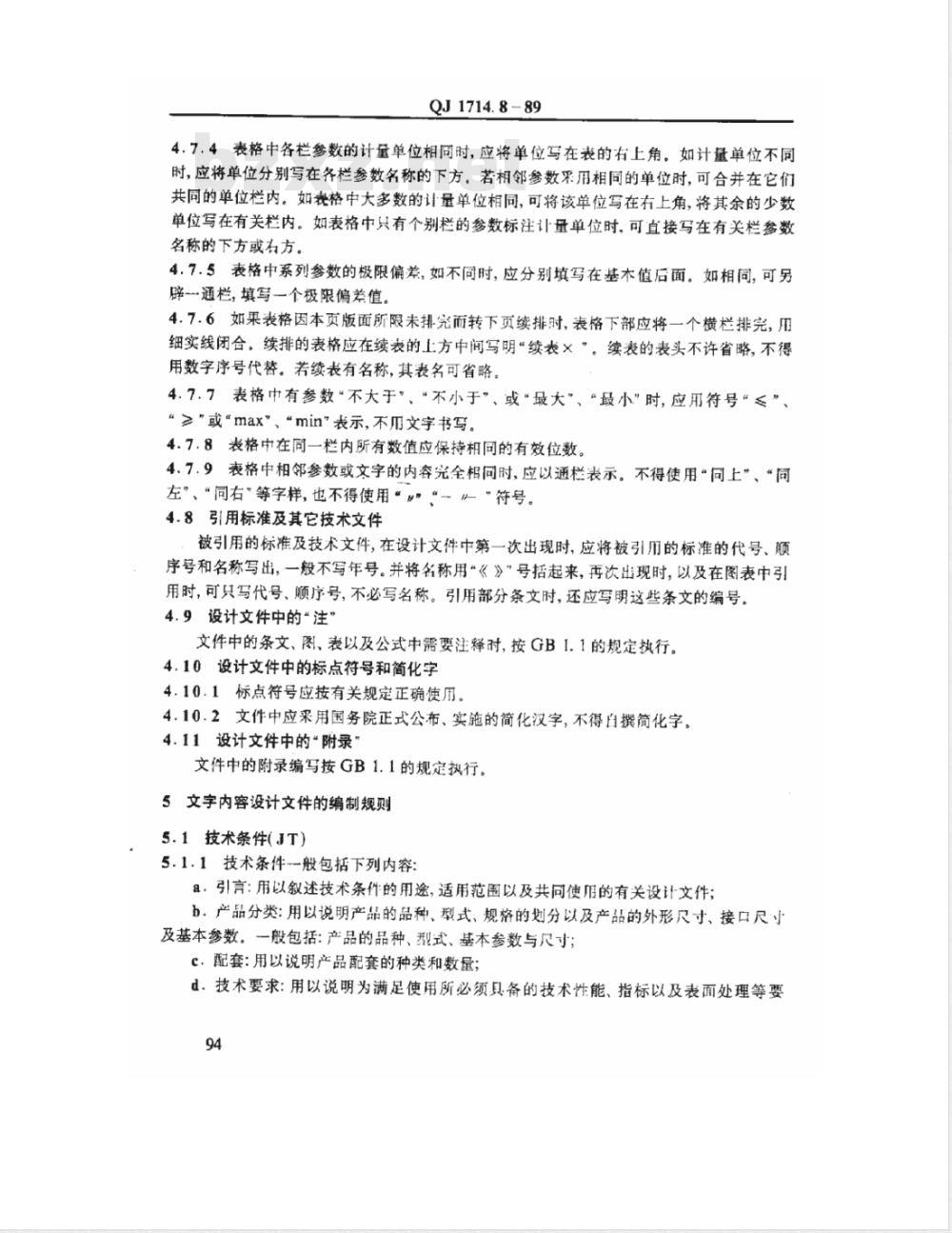

4.7.4表格中各栏参数的计量单位相同时，应将单位写在表的右上角。如计量单位不同时，应将单位分别写在各栏参数名称的下方。若相邻参数采用相同的单位时，可合并在它们共同的单位栏内。如表格中大多数的计量单位相同，可将该单位写在右上角，将其余的少数单位写在有关栏内。如表格中只有个别栏的参数标注计量单位时，可直接写在有关栏参数名称的下方或右方。
4.7.5表格中系列参数的极限偏差，如不同时，应分别填写在基木值后面。如相同，可另辟一通栏，填写一个极限偏差值4.7.6如果表格因本页版面所限未排完而转下页续排时，表格下部应将一个横栏排完，用细实线闭合。续排的表格应在续表的工方中间写明“续表×”。续表的表头不许省略，不得用数字序号代替。若续表有名称，其表名可省略。4.7.7表格中有参数“不大于”、“不小于”、或“最大”、“最小”时，应用符号“≤”、“≥”或“max”、“min”表示，不瓜文字书写。4.7.8表格中在同一栏内所有数值应保持相同的有效位数。4.7.9表格中相邻参数或文字的内容完全相同时，应以通栏表示。不得使用“同上”、“同左”、“同右”等字样，也不得使用“”“一\”符号。4.8引用标准及其它技术文件
被引用的标准及技术文件，在设计文件中第一次出现时，应将被引用的标准的代号、顺序号和名称写出，一般不写年号。并将名称用“《》”号括起来，再次出现时，以及在图表中引用时，可只写代号、顺序号，不必写名称。引用部分条文时，还应写明这些条文的编号。4.9设计文件中的“注
文件中的条文、图、表以及公式中需要注时，按GB1.1的规定执行。4.10设计文件中的标点符号和简化字4.10.1标点符号应按有关规定正确使用。4.10.2文件中应采用国务院正式公布、实施的简化汉字，不得自撰筒化字。4.11设计文件中的“附录”
文件中的附录编写按GB1.1的规定执行。5文字内容设计文件的编制规则
5.1技术条件(JT)
5.1.1技术条件一般包括下列内容：a：引言：用以叙述技术条件的用途，适用范围以及共同使旧的有关设计文件；b。产品分类：用以说明产品的品种、型式、规格的划分以及产品的外形尺寸、接口尺寸及基本参数。一般包括：产品的品种、型式、基本参数与尺寸；c．配套：用以说明产品配套的种类和数量；d.技术要求：用以说明为满足使用所必须具备的技术性能、指标以及表面处理等要94
QJ 1714. 8- 89
求，一般包括：环境条件、使用性能、理化性能、稳定性、卫生安全要求、耗能指标、外观和感官要求、材料要求、工艺要求、其它要求；e.试验方法：用以说明对产品各项技术要求进行试验的方法和条件。一般包括：试验条件和试验前的准备、试验的顺序、内容和方法，试验结果的记录、计算、分析和评定等；f.检验规则：用以说明对产品必须进行试验的项目、分组方法、抽样和试验程序以及验收规则等，一般包括：检验分类（类别）和受检内容（项目），组批与抽样方法和数量），检验方法和检验的结果判定、复验规则等；多，标志、包装：用以说明产品的标志和包装上标志的要求，以及对产品的包装要求，产品标志一般包括：制造厂名称、产品名称和型号（或规格、代号等）、商标、出厂编号或制造日期，产品的主要技术参数、质量等级标志、有效期限，包装标志一般包括：包装材料外表上的收发货标志，包括储运图示标志、危险货物包装标志及其它标志，
包装一般包括：包装技术要求，包装材料、对内装物的要求、包装试验方法、包装检验规则。必要时，包装部分可规定产品随机技术文件，如产品证明书、产品说明书、装箱单、安装图其它有关的技术资料；
h，运输、贮存：用以说明产品在运输过程中防护的要求以及在库房中保管产品的要求，运输一般包括：运输方式，运输条件、运输中的注意事项等，贮存一般包括：贮存场所、贮存条件、贮存要求、贮存期限等，5.1.2上述各章节的编制应根据产品的情况，对各项内容适当增减。5.2技术说明书(JS)
5.2.1技术说明书一般包括下列内容：：概述：用以概括性地说明产品的用途、性能、组成、工作原理等；b．技术参数：应列出使用、研究本产品所需的技术数据及有关的计算公式和特性曲线等
c.工作原理：应从本产品的使用出发，通过必要的简图（原理图或其他示意图)以通俗的方法说明产品的工作原理：
d.结构特征：用以说明产品在结构上的特点、特性及组成，可借外形图、装配图和照片等说明产品的主要结构；
e.安装及调整：用以说明产品在使用地点进行安装和调整的方法及其注意事项；f.使用和维修：用以说明正确使用产品的程序以及产品维护、检修、排除故障的方法，步骤和应注意的问题，
5.2.2必要时根据使用的需要，可编制使用说明书，其内容主要应包括产品的用途、简要技术特性和使用、维护等。
5.2.3上述各章节的编制应根据产品的情况，对各项内容适当增减。5.3大纲(DG)
大纲包括的内容和使用范围较广，可按有关规定编写，95
大纲一般包括下列内容：
a，对任务的要求；
b完成任务的方案
c.完成任务的方法；
d.任务的预期结果；
QJ1714.8-89
e.完成任务后所获取数据的处理要求等。5.4细则(XZ)
细则一般分为测试细则和使用维护细则。5.4.1测试细则一般包括下列内容：a．细则的使用范围；
b.测试所应达到的目的；
c.具体测试项与步骤；
d．测试所应达到的各项技术指标；e．测试所应具备的条件(使的仪器、设备等)；f.测试所得数据的具体处理意见等。5.4.2使用维护细则一般包括下列内容：．安全注意事项；
b.开机前准备；
C.定期检查测试的项目、参数要求及测试方法等。包括周检查、刀检查和季度检查的具体内容：
d.传动装置的定期检修及润滑；e.充气、强追冷却、液压系统的检查及维护；f.故障预兆以及更换元器件时的注意事项等。5.5说明SM)
说明包括的内容和使用范围较广，根据需要可编制各种说明，如极性说明、元件筛选说明、使用说明、调整说明、单元测试说明、保管运输说明等。5.6计算文件（JW）
计算文件一般包括下列内容
a：前言（包括计算项目、计算依据等）；b.计算内容；
c.计算结果分析和结论；
d.参考资料。
5.7设计任务书(SR）
5.7.1设计任务书一般包括下列内容：a：前言：简要叙述提出该项设计任务的由来，及该项设计任务的功能或用途；b．设计方案：规定该项任务的主要内容并对任务的设计方案选择提出建议；96
QJ1714.8-89
c.原始数据：给出为实现该项设计任务所必需的先决条件及相关数据；d.设计要求：规定本项设计任务所应达到的设计指标，给出所应满足的各种性能参数；e.其它要求：除产品性能参数以外的其它要求。如试验要求、安装要求、协调要求、使用要求、资料完整配套要求等；f.附录：提供完成该项设计任务所必要的附图、附表和公式。5.7.2上述各章节的编制应根据任务的情况，对各项内容适当增减。5.8产品证明书（:CZ）
产品证明书的格式及其填写要求按QJ19的规定执行。5.9产品标准
产品标准的编写按GB1.3的规定执行。格式按GB1.2的规定执行。附加说明：
本标准由航天工业部七○八所提出。本标准由航天工业部七八所负责起草。97
