【航天工业行业标准(QJ)】 电子设备环境试验条件和方法 淋雨试验

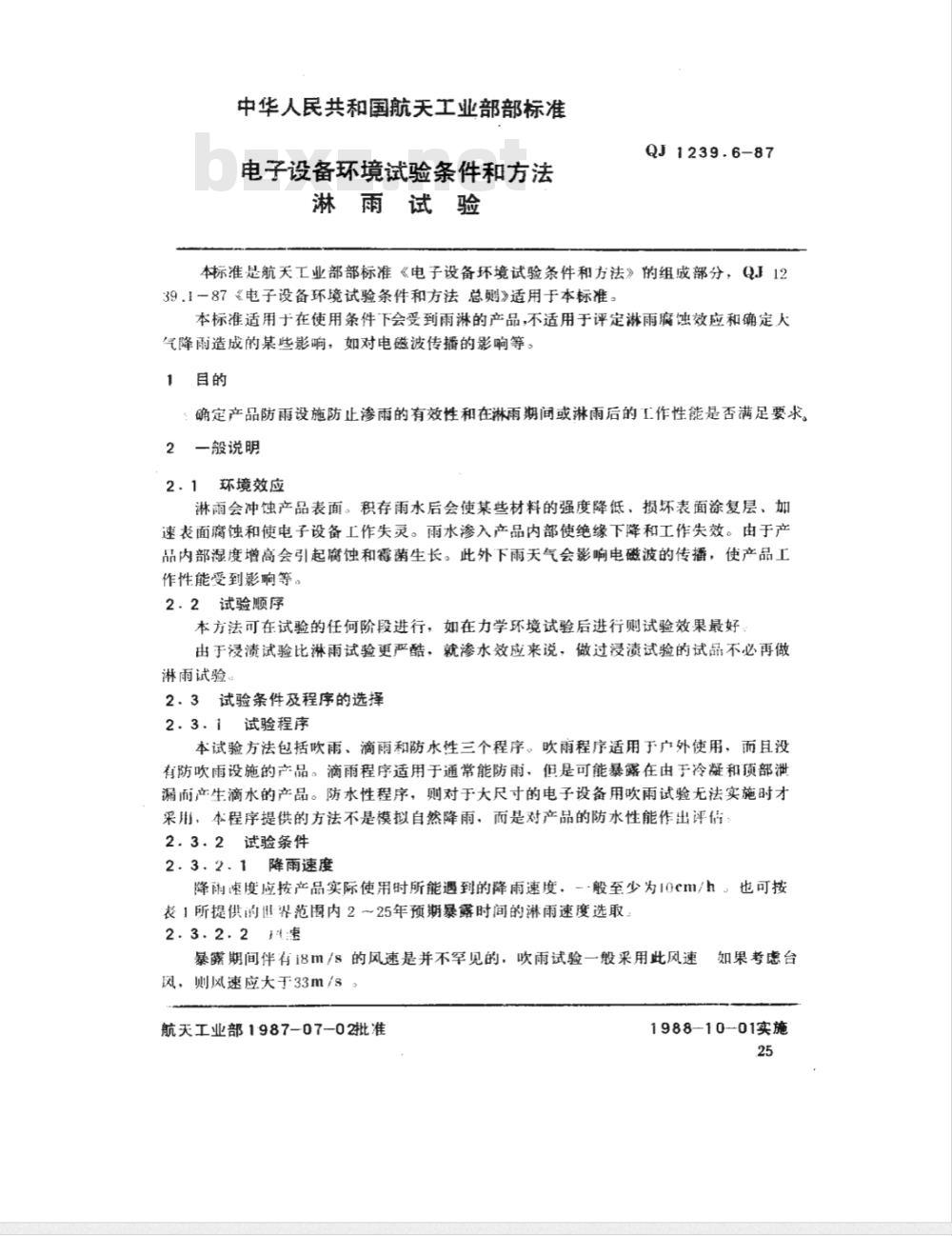

中华人民共和国航天工业部部标准电子设备环境试验条件和方法
淋雨试验
QJ1239.6-87
本标准是航天工业部部标准《电子设备环境试验条件和方法》的组成部分，QJ1239.1一87《电子设备环境试验条件和方法总则》适用于本标准。本标准适用于在使用条件下会受到雨淋的产品，不适用于评定淋雨腐蚀效应和确定大气降雨造成的某些影响，如对电磁波传播的影响等。1目的
确定产品防雨设施防止渗雨的有效性和在淋雨期间或淋雨后的工作性能是否满足要求。2一般说明
2.1环境效应
淋雨会冲蚀产品表面，积存雨水后会使某些材料的强度降低、损坏表面涂复层、加速表面腐蚀和使电子设备工作失灵。雨水渗入产品内部使绝缘下降和工作失效。由于产品内部湿度增高会引起腐蚀和霉菌生长。此外下雨天气会影响电磁波的传播，使产品工作性能受到影响等。
2.2试验顺序
本方法可在试验的任何阶段进行，如在力学环境试验后进行则试验效果最好由于浸渍试验比淋雨试验更严酷，就渗水效应来说，做过浸渍试验的试品不必再做淋雨试验。
23试验条件及程序的选择
2.3.1试验程序
本试验方法包括吹雨、滴雨和防水性三个程序。吹雨程序适用于户外使用，而且没有防吹雨设施的产品。滴雨程序适用于通常能防雨，但是可能暴露在由于冷凝和顶部泄漏而产生滴水的产品。防水性程序，则对于大尺寸的电子设备用吹雨试验无法实施时才采用，本程序提供的方法不是模拟自然降雨，而是对产品的防水性能作出评估2.3.2试验条件
2.3、2.1降雨速度
降速度应按产品实际使用时所能遇到的降雨速度，-·般至少为10cm/h。也可按表1所提供的界范围内2～25年预期暴露时间的淋雨速度选取2.3.2.2速
暴露期间伴有i8m/s的风速是并不罕见的，吹雨试验一般采用此风速风，则风速应大于33m/s3
航天工业部1987-07-02批准
如果考虑台
1988-10-01实施

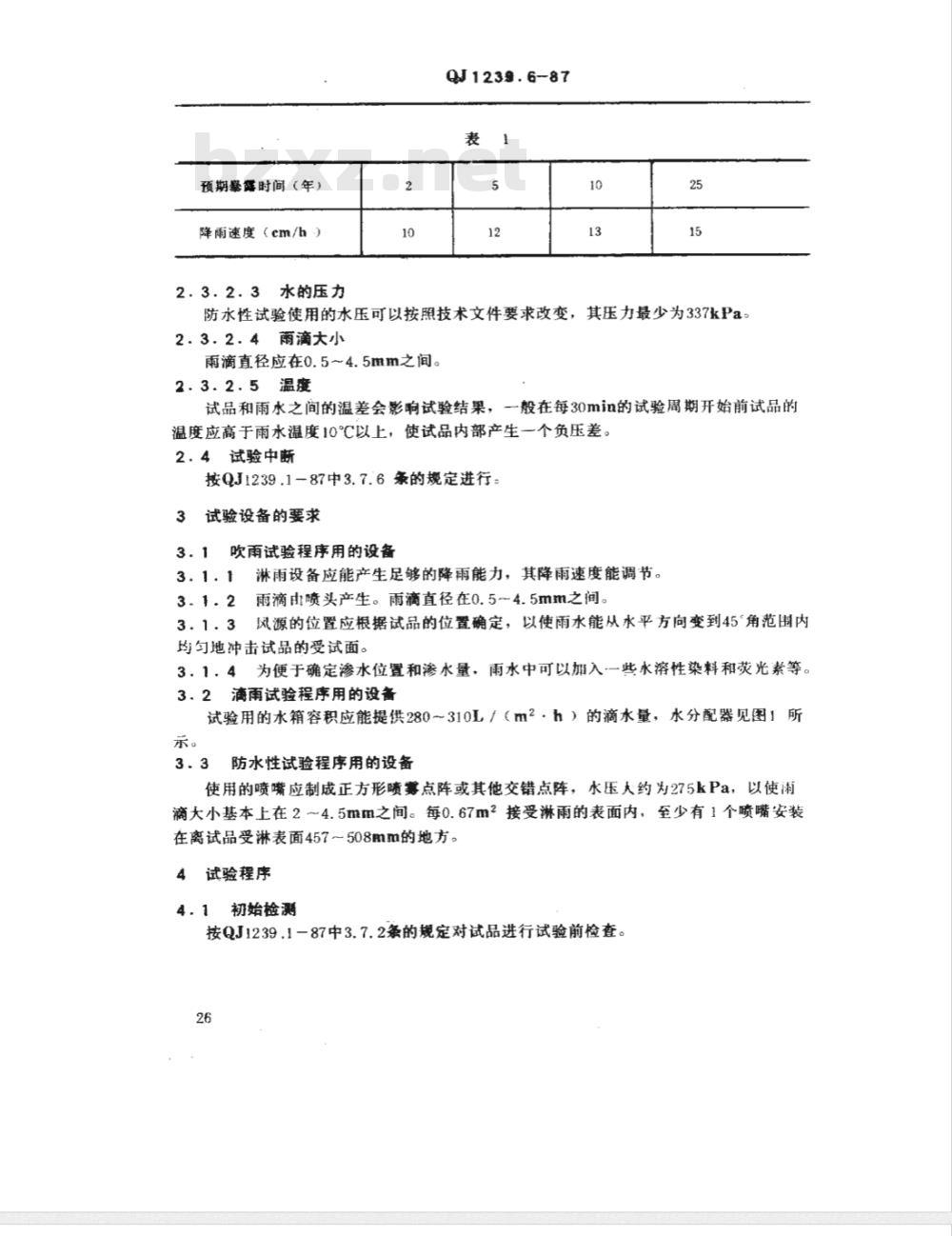

预期馨露时间（年）
降雨速度（cm/h）
2.3.2.3水的压力
QJ1239.6-87
防水性试验使用的水压可以按照技术文件要求改变，其压力最少为337kPa：2.3.2.4雨滴大小
雨滴直径应在0.5~4.5mm之间。
2.3.2.5温度
试品和雨水之间的温差会影响试验结果，一般在每30min的试验周期开始前试品的温度应高于雨水温度10℃C以上，使试品内部产生一个负压差。2.4试验中断
按QJ1239.1-87中3.7.6条的规定进行：3
试验设备的要求
吹雨试验程序用的设备
淋雨设备应能产生足够的降雨能力，其降雨速度能调节。雨滴由喷头产生。雨滴直径在0.5～4.5mm之间。风源的位置应根据试品的位置确定，以使雨水能从水平方向变到45°角范围内均匀地冲击试品的受试面。
为便于确定渗水位置和渗水量，雨水中可以加入一些水溶性染料和荧光素等。3.1.4
滴再试验程序用的设备
试验用的水箱容积应能提供280～310L／（m2.h）的滴水量，水分配器见图1所示。
防水性试验程序用的设备
使用的喷嘴应制成正方形喷寡点阵或其他交错点阵，水压大约为275kPa，以使雨滴大小基本上在2～4.5mm之间。每0.67m2接受淋雨的表面内，至少有1个喷嘴安装在离试品受淋表面457～508mm的地方。4试验程序
4，1初始检测
按QJ1239.1一87中3.7.2条的规定对试品进行试验前检查。26
4.2预处理
溢太口
QJ1239.6-87
水早面
用 4.8mm的中酸钢杆，其通部
半径判5mm，在0.8mm厚的黄钢
盘上压出1.5mm深的坑
在0.6mm厚的黄钢盘上钻
中a.3mm的通孔
中由中
A雄视图

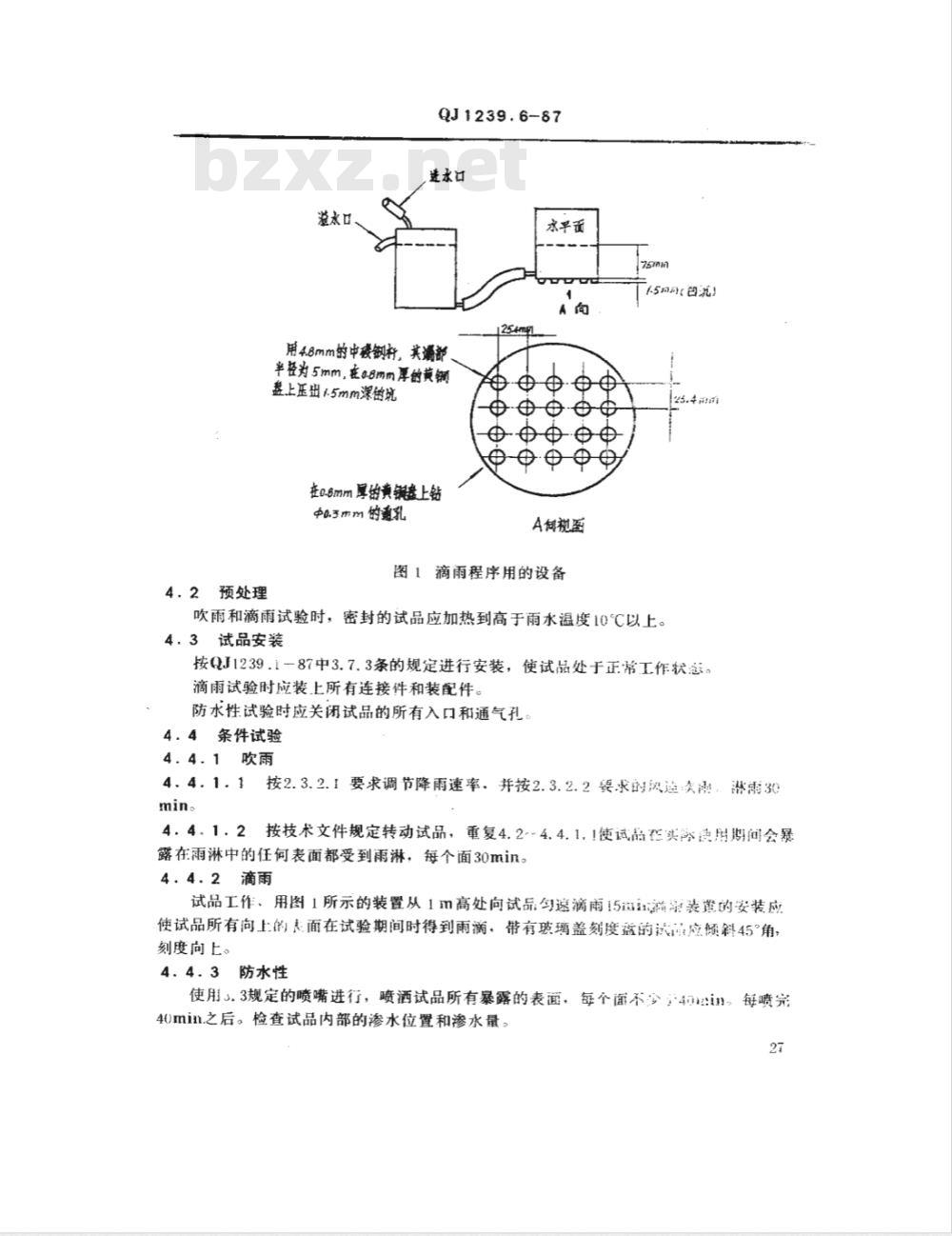

图1滴雨程序用的设备
15m（四流）
吹雨和滴雨试验时，密封的试品应加热到高于雨水温度10°C以上。4.3试品安装
按QJ1239.1一87中3.7.3条的规定进行安装，使试品处于正常工作状态。滴雨试验时应装上所有连接件和装配件。防水性试验时应关闭试品的所有入口和通气孔4.4条件试验
4.4.1吹雨
min。
按2.3.2.1要求调节降雨速率，并按2.3.2.2要求的风递：大源：淋雨304.4，1.2按技术文件规定转动试品，重复4.2-4.4.1.1使试品在实降晚用期问间会暴露在雨淋中的任何表面都受到雨淋，每个面30min。4.4.2滴雨
试品工作、用图1所示的装置从1m高处向试品匀速滴雨15mi游流装置的安装应使试品所有向上的面在试验期间时得到雨滴，带有玻璃盖刻度盘的达应倾斜45°角，刻度向上。
4.4.3防水性
使用3.3规定的喷嘴进行，喷酒试品所有暴露的表面，每个面不公于402i1-每喷完40min.之后。检查试品内部的渗水位置和渗水量。27

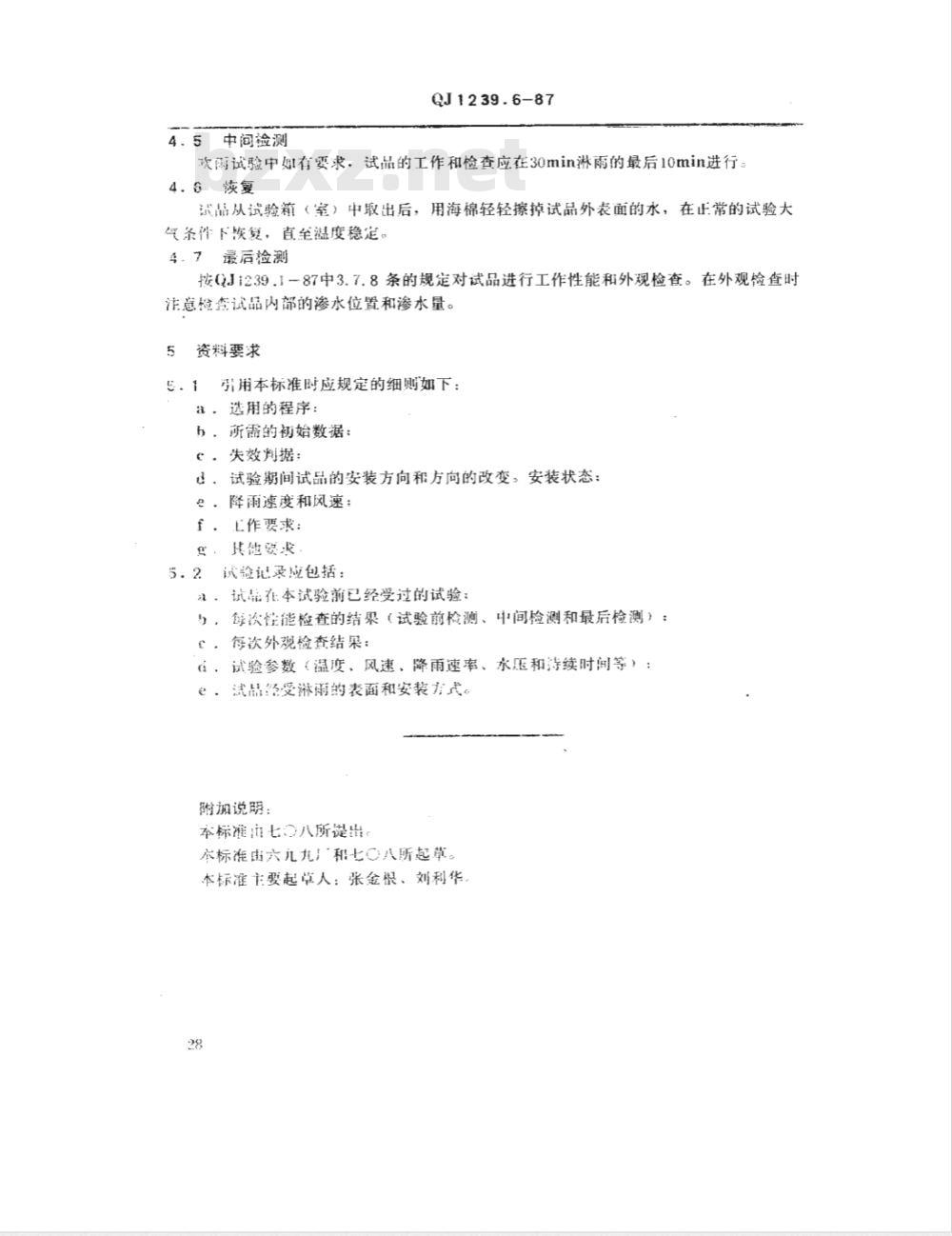

4.5中间检测
QJ1239.6-87
欢雨试验中如有要求．试品的工作和检查应在30min淋雨的最后10min进行：4.恢复
试品从试验箱（室）中取出后，用海棉轻轻擦掉试品外表面的水，在正常的试验大气条件下恢复，直至溢度稳定。4.7最后检测
按(J1239.1一87中3.7.8条的规定对试品进行工作性能和外观检查。在外观检查时注意检套试品内部的渗水位置和渗水量。5
资料要求
引用本标准时应规定的细则如下：a，选用的程序：
h．所需的初始数据：
e.失效判据：
，试验期间试品的安装方向和方向的改变。安装状态：e。降雨速度和风速；
f．L作要求：
其他婴求www.bzxz.net
试验记录应包括：
理、试品准本试验前已经受过的试验：），每次性能检查的结果（试验前检测、中间检测和最后检测）：\，每次外观检查结果：
，试验参数（温度、风速、降雨速率、水压和续时间等）：e，试品经受淋雨的表面和安装方式。附加说明：
本标准市七〇八所提出。
本标准由六九九！和七八所起草。本标准主要起草人：张金根、刘利华28
