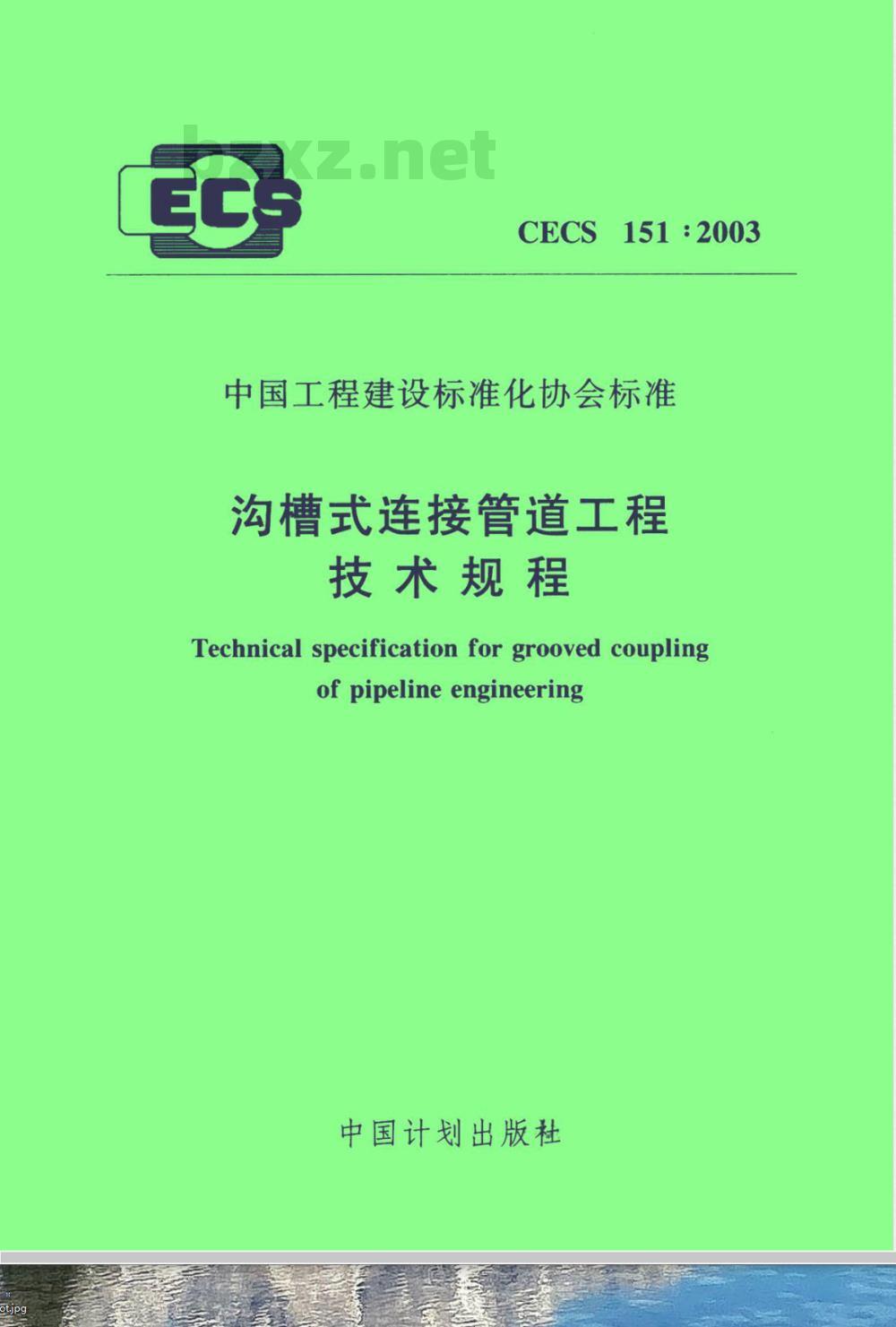

【其他行业标准】 沟槽式连接管道工程技术规程(附条文说明)

CECS 151 :2003
中国工程建设标准化协会标准
沟槽式连接管道工程
技术规程
Technical specification for grooved couplingof pipeline engineering
中国计划出版社

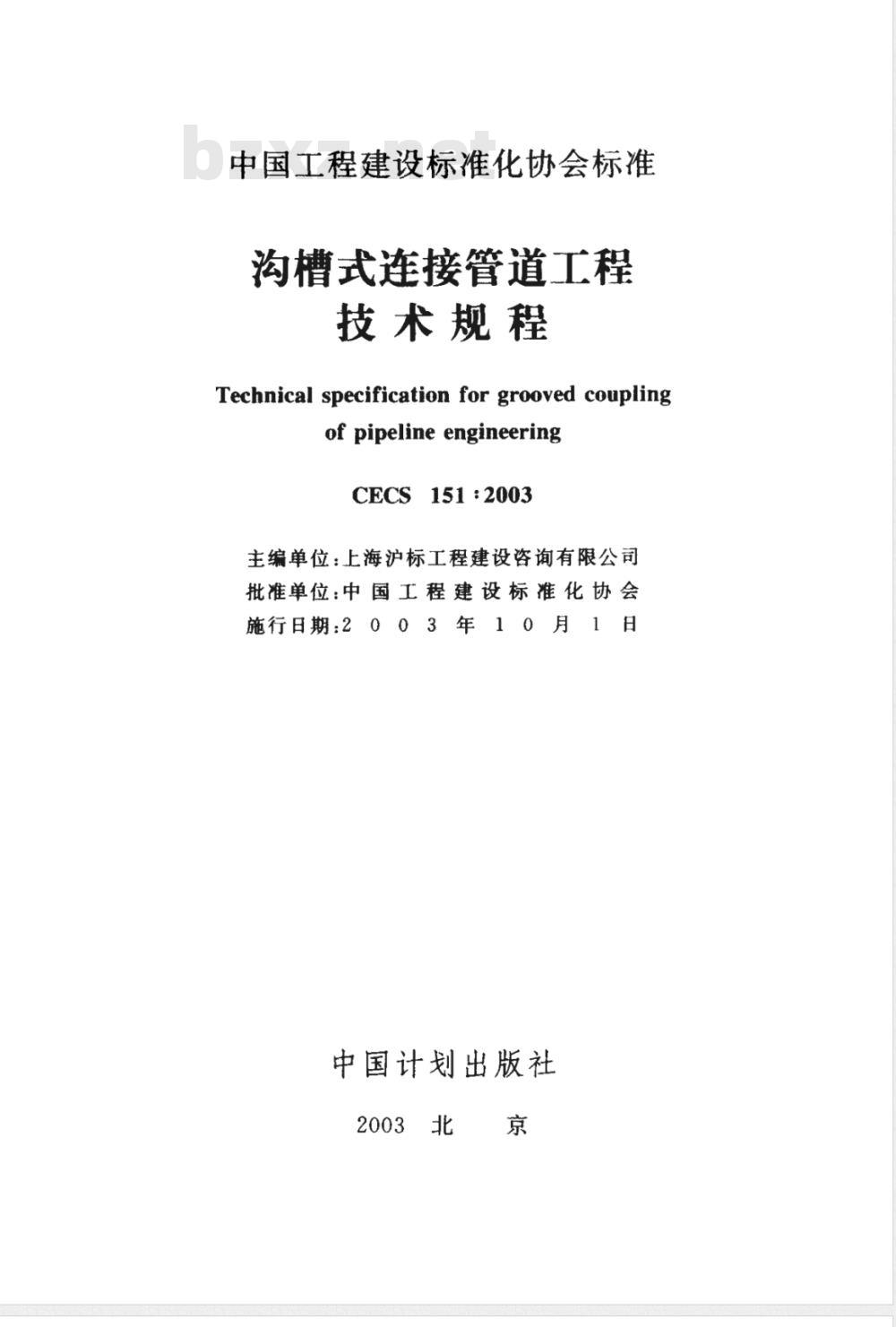

中国工程建设标准化协会标准
沟槽式连接管道工程
技术规程
Technical specification for grooved couplingof pipeline engineering
CECS 151 :2003
主编单位：上海沪标工程建设咨询有限公司批准单位：中国工程建设标准化协会施行日期:2003年10月1日　
中国计划出版社
2003北京

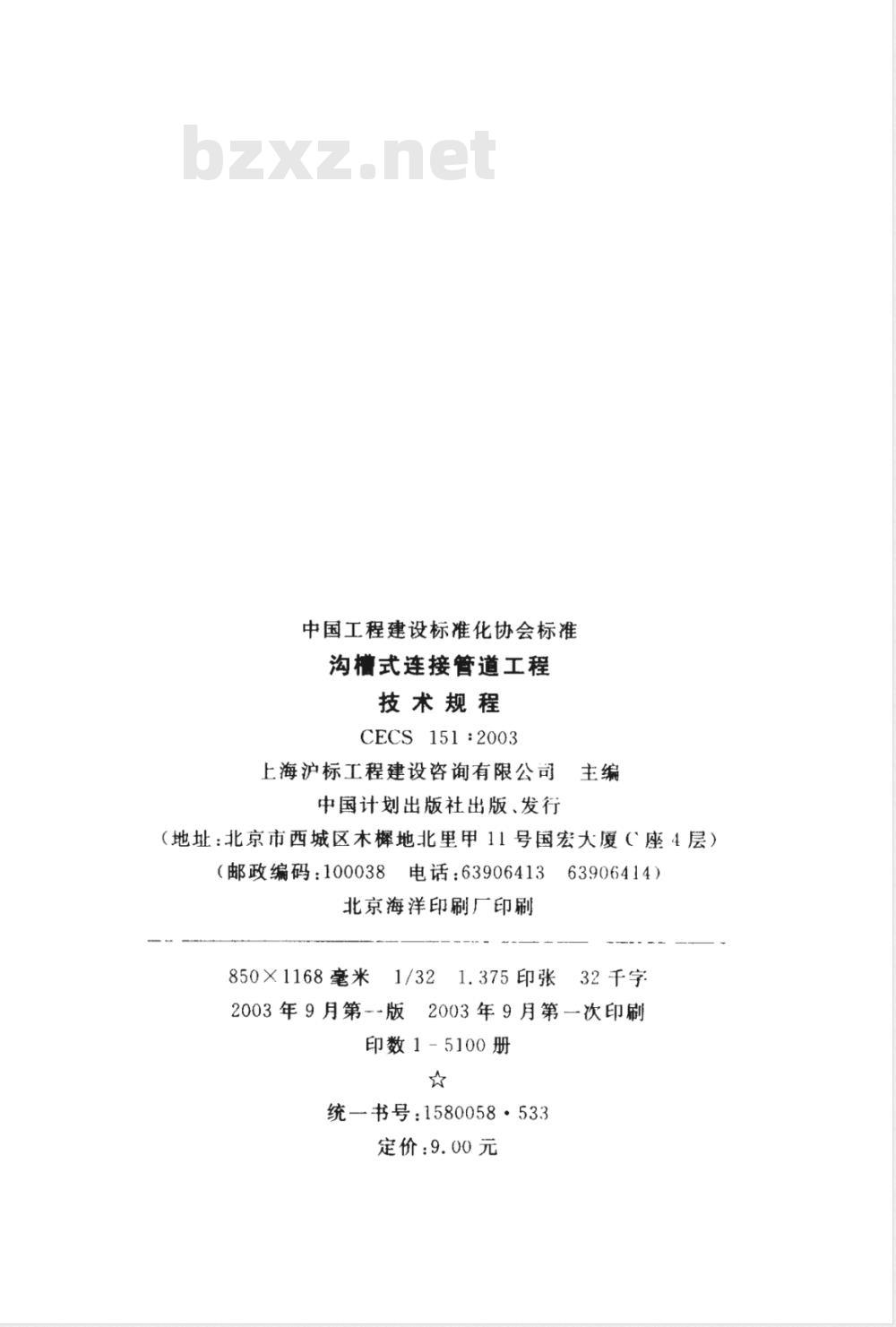

中国工程建设标准化协会标准
沟槽式连接管道工程
技术规程
CECS151:2003
上海沪标工程建设咨询有限公司主编中国计划出版社出版、发行
（地址：北京市西城区木辉地北里甲11号国宏大厦（座4层）（邮政编码：100038
3电话：63906413
北京海洋印刷厂印刷
63906414）
850×1168毫米1/321.375印张32千字2003年9月第－-版2003年9月第一次印刷印数1-5100册
统-书号：1580058·533
定价：9.00元

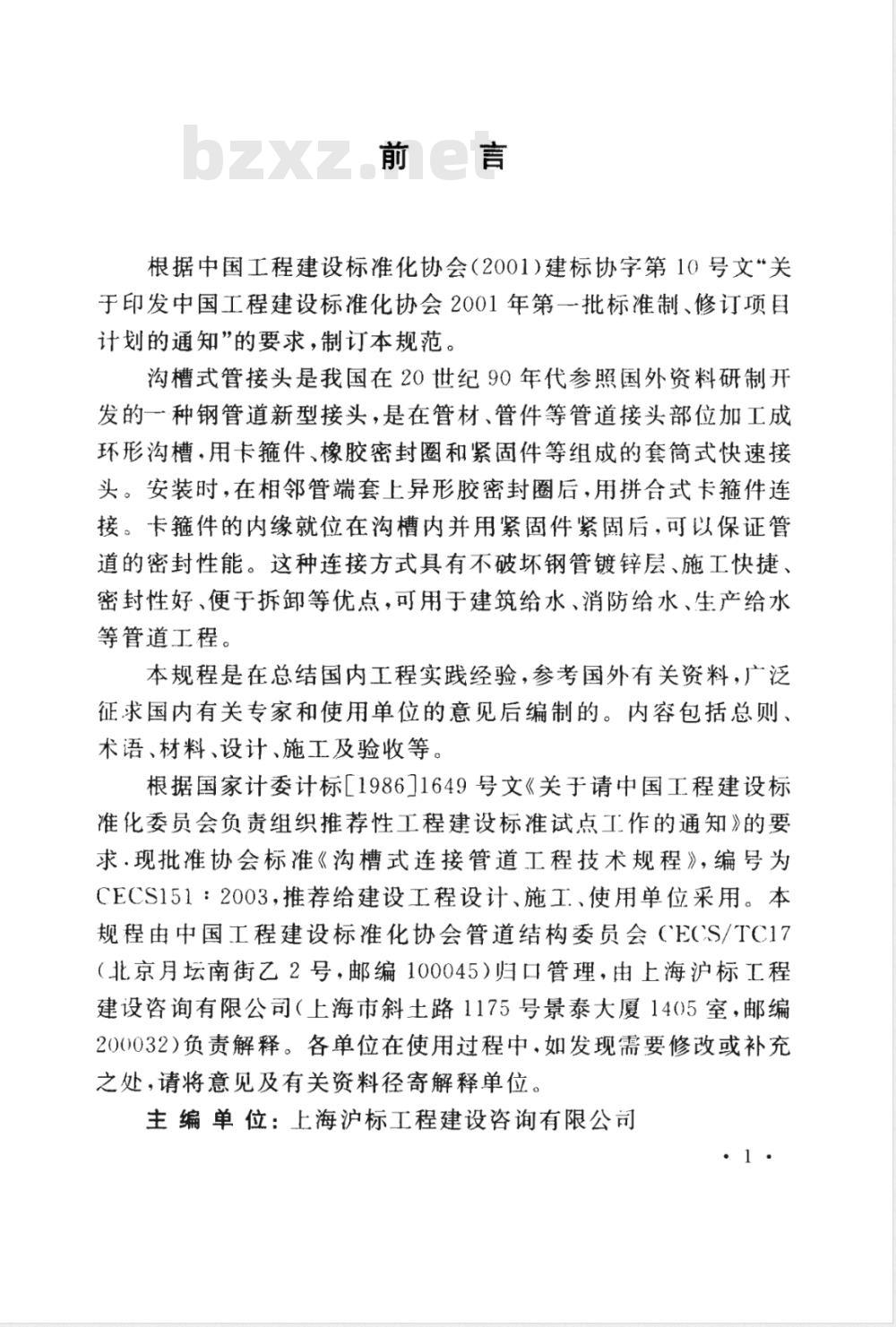

根据中国工程建设标准化协会（2001）建标协字第10号文“关于印发中国工程建设标准化协会2001年第一批标准制、修订项计划的通知”的要求，制订本规范。沟槽式管接头是我国在20世纪90年代参照国外资料研制开发的一种钢管道新型接头，是在管材、管件等管道接头部位加工成环形沟槽，用卡箍件、橡胶密封圈和紧固件等组成的套筒式快速接头。安装时，在相邻管端套上异形胶密封圈后，用拼合式卡箍件连接。卡箍件的内缘就位在沟槽内并用紧固件紧固后，可以保证管道的密封性能。这种连接方式具有不破坏钢管镀锌层、施工快捷、密封性好、便于拆卸等优点，可用于建筑给水、消防给水、生产给水等管道工程。
本规程是在总结国内工程实践经验，参考国外有关资料，广泛征求国内有关专家和使用单位的意见后编制的。内容包括总则、术语、材料、设计、施工及验收等。根据国家计委计标L198611649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求.现批准协会标准《沟槽式连接管道工程技术规程》，编号为CECS151：2003，推荐给建设工程设计、施工.、使用单位采用。本规程由中国工程建设标准化协会管道结构委员会CECS/TC17（北京月坛南街乙2号，邮编100045）归口管理，由上海沪标工程建设咨询有限公司（上海市斜土路1175号景泰大厦1405室，邮编200032）负责解释。各单位在使用过程中，如发现需要修改或补充之处，请将意见及有关资料径寄解释单位。主编单位：上海沪标工程建设咨询有限公肯.1.

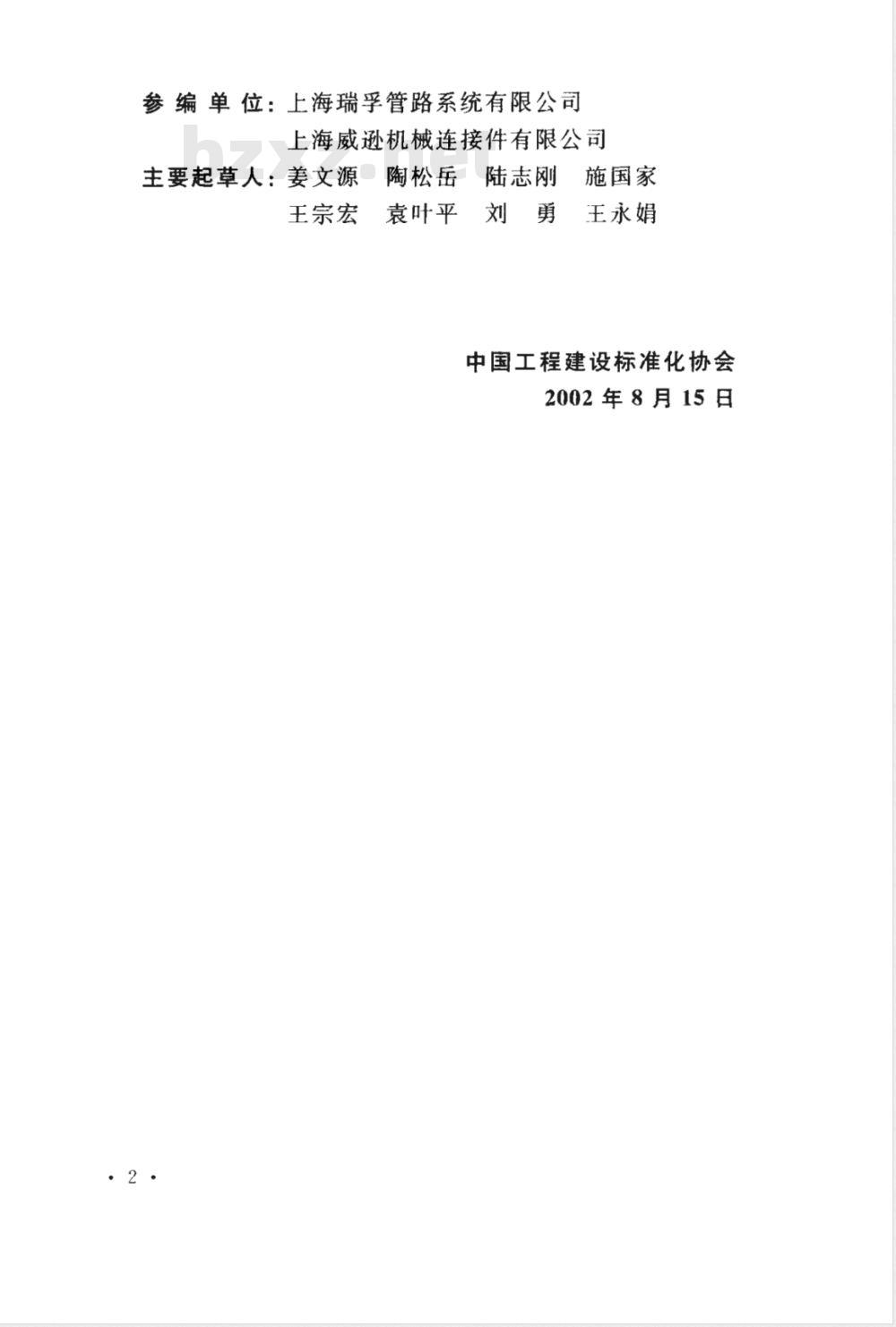

参编单位：上海瑞孚管路系统有限公司上海威逊机械连接件有限公司
主要起草人：姜文源　陶松岳　陆志刚　施国家王宗宏　袁叶平　刘　勇　
王永娟
中国工程建设标准化协会
2002年8月15日
附录A
管接头件
沟槽式管件和附件
般规定
管材、接头、管件、附件的设计和选用管道纵向伸缩设计
支管设计
般规定
装卸、贮运
管材切割和预加工
管材现场滚槽加工
支管接头现场开孔
接头连接和安装
支(吊)架安装
现场压力试验·
冲洗消毒
沟槽式管接头和管件图示
本规程用词说明
附：条文说明
（8）
（10）
（10）
（12)
(12）
（13）
（13）
（14）
（15）
（15）
（16）
(17）
（19）
（20）
（22）
1总则
1.0.1为了在给水压力管道工程中正确、合理地采用沟槽式接头，使管道工程做到技术先进、经济合理、安全适用、便于施工、确保质量，制订本规程。
1.0.2本规程适用于新建、扩建、改建的建筑物内部，DN20～DN600采用沟槽式连接的、温度不超过80℃的生活和生产冷、热水及消防给水等钢管工程。
对室外架空和埋地管道工程，按管道隔热、防腐等要求采取相应措施后，可参照使用。
1.0.3沟槽式连接管道工程，应采用符合国家现行有关产品标准的钢管材。连接管道用的卡箍件、管配件和配套的密封圈、紧固件等，必须符合现行行业标准《沟槽式管接头》CJ/T156，由专业生产厂配套供应，并具有相应的产品质量监测报告和出厂合格证。1.0.→沟槽式连接管道工程的设计、施工、验收，除执行本规程的规定外，尚应执行国家现行有关标准的规定。2术语
2.0.1沟槽式管接头grooved coupling在管材、管件平口端的接头部位加工成环形沟槽后，用拼合式卡箍件、C型橡胶密封圈和紧固件组成的快速拼装接头。安装时，在相邻管端套上橡胶密封圈后，用拼合式卡箍件连接。卡箍件的内缘嵌固在沟槽内，用紧固件紧固后，橡胶密封圈在管内水压、真空压力等内、外压作用下，接头的密封性能可满足要求。2.0.2沟槽式连接管道系统grooved coupling joint piping管材和管件均采用沟槽式管接头连接而组成的管道系统。2.0.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。其平口端的接头部位均加工成与管材接头部位相同的环形沟槽。
2.0.4刚性（卡箍）接头rigid coupling joint拼合式卡箍件对接部位呈斜面的沟槽式管接头。在接头处，相邻管端不允许有相对角变位和轴向线位移。2.0.5挠性（卡箍）接头flexible coupling joint拼合式卡箍件对接部位呈平面的沟槽式管接头。在接头处，相邻管端允许有一定量的相对角变位和相应的轴向转动，允许角变位与管径有关，但不充许有轴向线位移。挠性接头是一种柔性接头（flexiblejoint）。
2.0.6支管接头tapping saddle coupling用于直管管道中部开孔后连接支管的鞍形拼合式连接件。有正三通和正四通两种类型；与支管的连接方式有沟槽式连接和螺纹连接。正三通称机械三通（tapping saddle tee），正四通称机械2
四通（tapping saddle cross)。2.0.7转换接头transition joint沟槽式连接方式与其他非沟槽式连接方式连接时采用的专用连接件。有法兰沟槽转换接头和螺纹沟槽转换接头两种类别；有法兰卡箍转换接头和法兰沟槽转换接头等型式。maximum temperature differencebetween2.0.8闭合温差
construction and operation
沟槽式连接管道系统的场地环境温度与运转后管内的介质温度可能出现的最大差值。
3材料
3.1管材
3.1.1构槽式连接的钢管，可采用镀锌焊接钢管和焊接钢管，镀锌无缝钢管和无缝钢管，不锈钢管等，或内壁涂塑或衬塑的上列各种钢管。
3.1.2镀锌焊接钢管应符合现行国家标准《低压流体输送用镀锌焊接钢管》GB/T3091的规定；焊接钢管应符合现行国家标准《低压流体输送用焊接钢管》GB/T3092的规定；无缝钢管应符合现行国家标准《输送流体用无缝钢管》GB/T8163的规定；不锈钢管应符合现行国家标准《流体输送用不锈钢无缝钢管》GB/T14976的规定；内壁涂塑或衬塑的各种钢管也应符合国家现行有关产品标准的规定。
3.1.3沟槽式管接头采用的平口端环形沟槽必须采用专门的滚槽机加工成型。可在施工现场按配管长度进行沟槽加工。钢管最小壁厚和沟槽尺寸、管端至沟槽边尺寸应符合表3.1.3和图3.1.3的规定。
表3.1.3钢管最小壁厚和沟槽尺寸(mm）公称直径
钢管外径
最小壁厚
管端至沟槽
边尺寸
沟槽宽度
沟槽深度
沟槽外径
公称直径
钢管外径www.bzxz.net
最小壁厚
续表 3.1.3
管端至沟槽
边尺寸
A±8:9
注：表内钢管的公称压力PN均不小于2.5MPa。沟槽宽度
B+8: :
沟槽深度
C+8: 8
沟槽外径
