【其他行业标准】 城市污水生物脱氮除磷处理设计规程(附条文说明)

CECS149：2003
中国工程建设标准化协会标准
城市污水生物脱氮除磷
处理设计规程
Specification for design of nitrogeri and phosphortsremoval in aciivated siudge systerr中国工程建设标准化协会标准www.bzxz.net

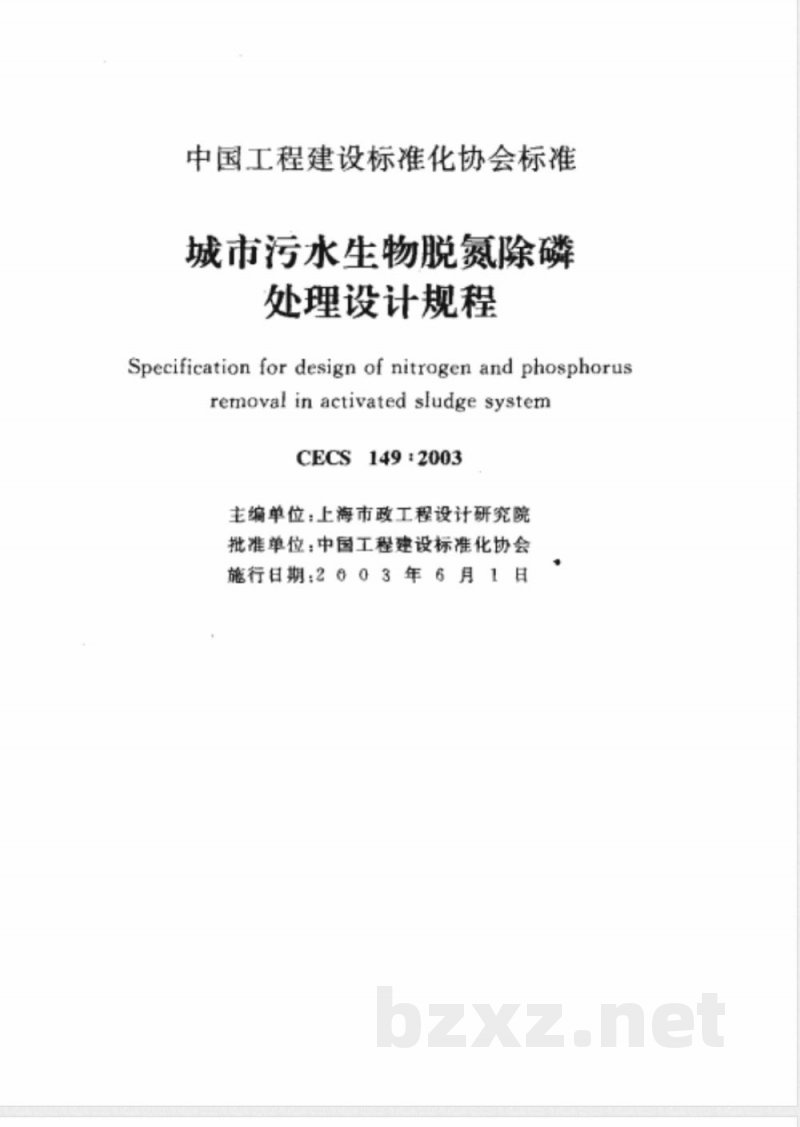

城市污水生物脱氮除磷
处理设计规程
Specification for design of nitrogen and phosphorusremoval in activated sludge systemCECS149:2003
主编单位：上海市政工程设计研究院批准单位：中国工程建设标准化协会施行日期：2603年6月1日

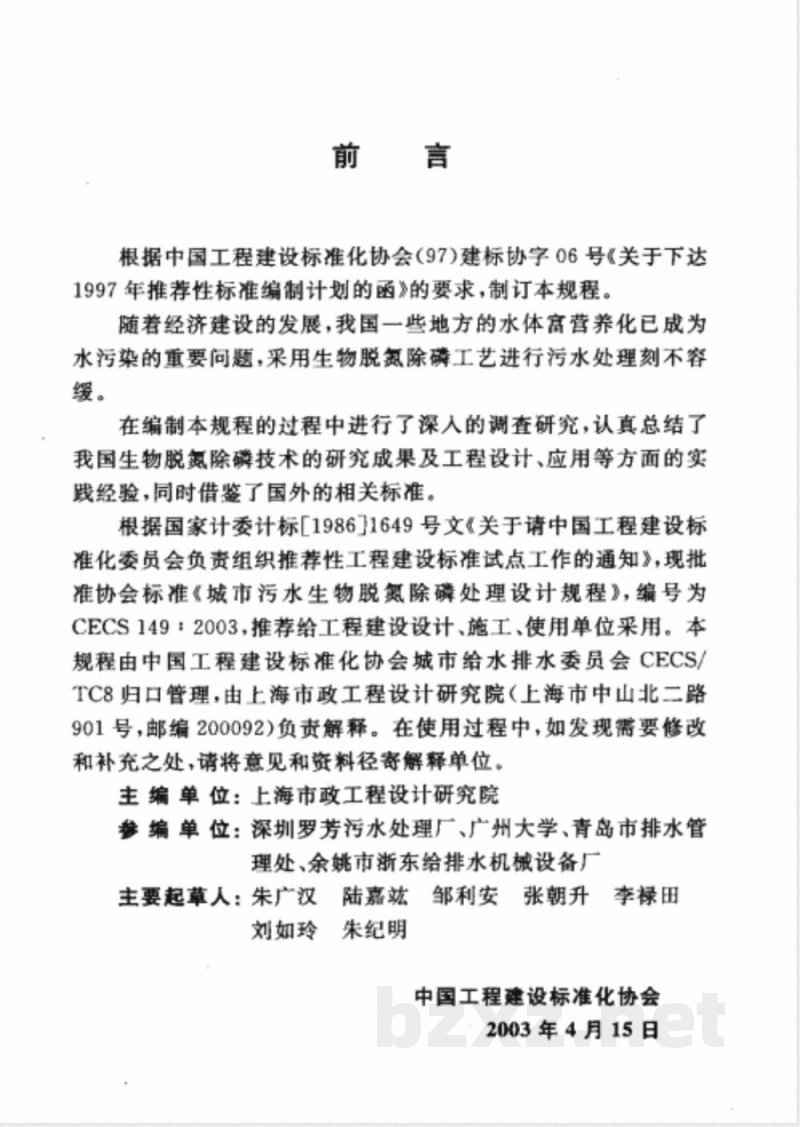

根据中国工程建设标准化协会（97）建标协学06号关于下达1997年推荐性标准编制计划的函》的要求，制订本规程。随差经济建设的发展，我国一些地方的水体富营养化已成为水污染的重要问题，采用生物脱氮除磷工艺进行污水处理刻不容缓。
在编制本规程的过程中进行了深人的调查研究，认真总结了我国生物脱氮除磷技术的研究成果及工程设计、应用等方面的实经验，同时借鉴了国外的相关标难。根据国家计委计标[1986]1649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》，现批准协会标准城市污水生物脱氮除磷处理设计规程，编号为CECS149：2003，推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会城市给水排水委员会CECS/TC8归口管理，由上海市政工程设计研究院（上海市中山北二路901号，邮编200092）负责解释。在使用过程中，如发现需要修改和补充之处，请将意见和资料径寄解释单位，主编单位：上海市政工程设计研究院参编单位：深圳罗芳污水处理厂、广州大学、青岛市排水管理处、余姚市浙东给排水机械设备厂主要起草人：朱广汉陆嘉兹邹利安张朝升李禄田刘如玲朱纪明
中国工程建设标准化协会
2003年4月15日

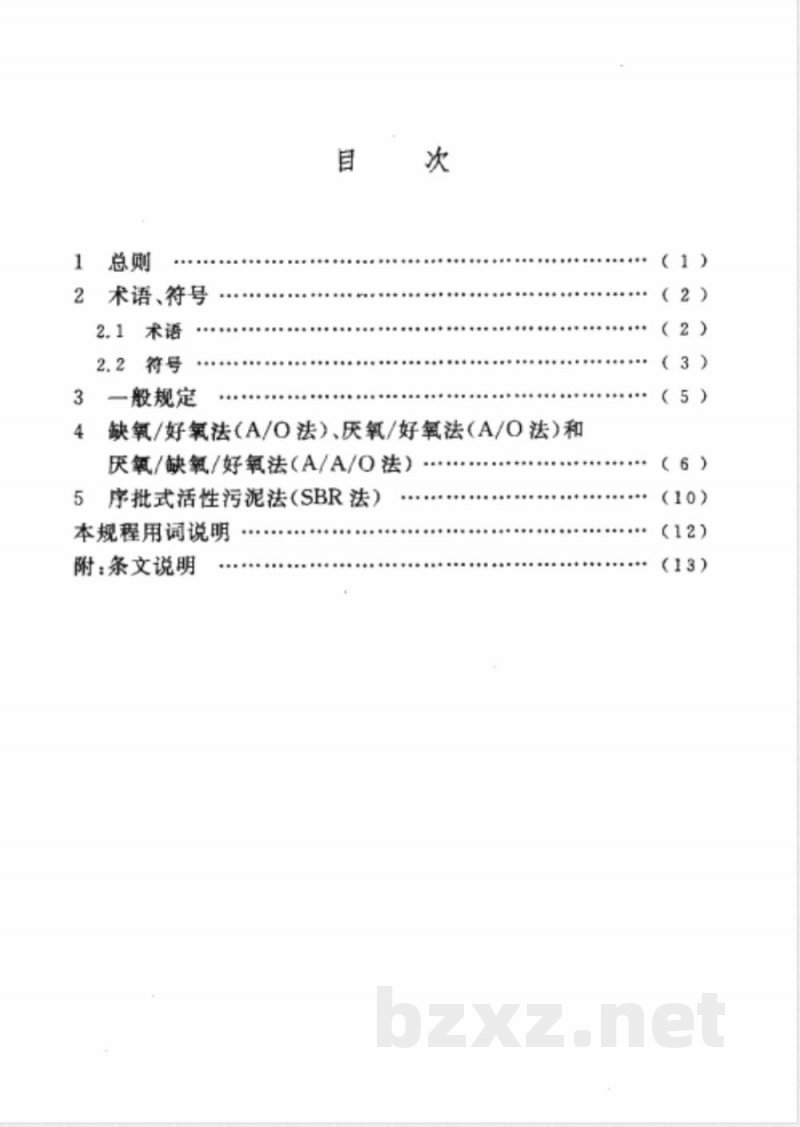

1总则
2术语、符号
2.1术语
2.2符号
3一般规定
4缺氧/好氧法（A/O法）、厌氧/好氧法（A/O法）和厌氧/缺氧/好氧法（A/A/O法）
5序批式活性污泥法（SBR法）
本规程用词说明
附：条文说明
（2）

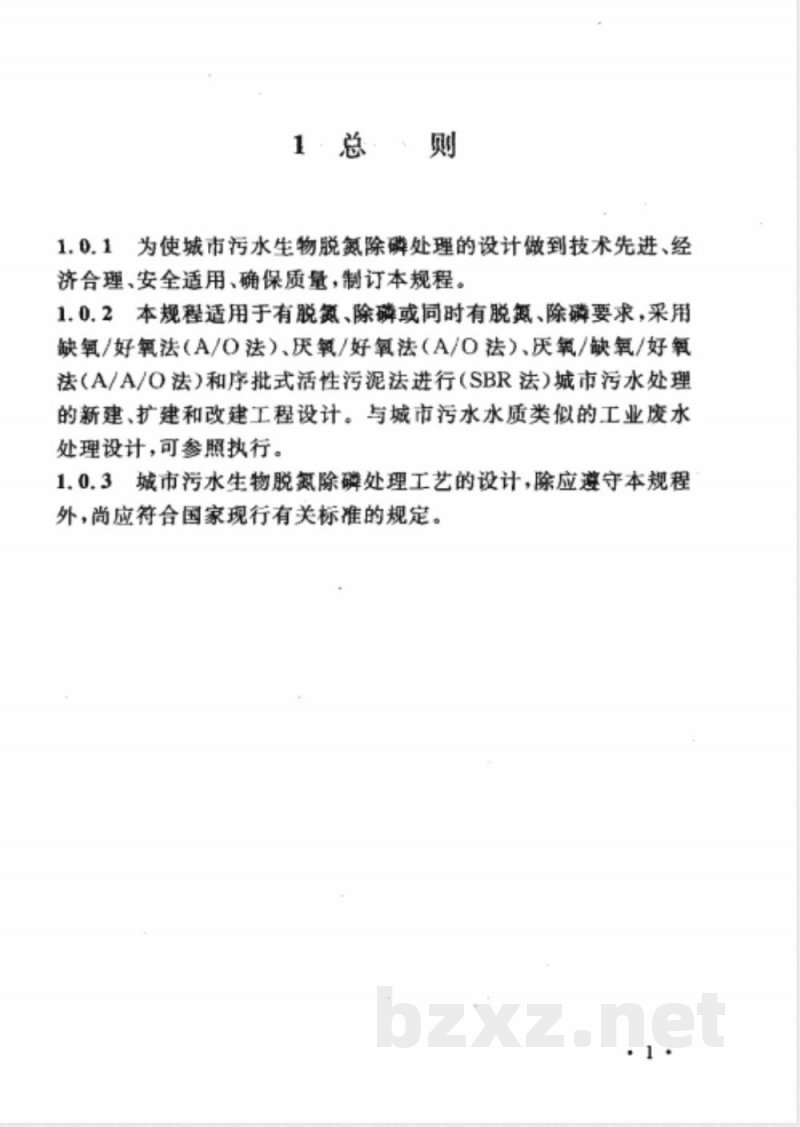

1总则
1.0.1为使城市污水生物脱氮除磷处理的设计做到技术先进、经济合理、安全适用、确保质量，制订本规程。1.0.2本规程适用于有脱氮、除磷或同时有脱氮、除磷要求，采用缺氧/好氧法（A/O法）、厌氧/好氧法（A/O法）、厌氧/缺氧/好氧法(A/A/O法)和序批式活性污泥法进行(SBR法)城市污水处理的新建、扩建和改建工程设计。与城市污水水质类似的工业废水处理设计，可参照执行。
1.0.3城市污水生物脱氮除磷处理工艺的设计，除应遵守本规程外，尚应符合国家现行有关标准的规定。2术语、符号
2.1术语
2.1.1厌氧anaerobic
污水生物处理工艺中，没有溶解氧和硝态氮的环境状态。2.1.2缺氧anoxic
污水生物处理工艺中，没有溶解氧或溶解氧不足但有硝态氮的环境状态。
2.1.3生物硝化bio-nitrification污水生物处理工艺中，在好氧状态下，硝化菌将氨氮氮氧化成硝态氮的过程。
2.1.4生物反硝化bio-denitrification污水生物处理工艺中，在缺氧状态下，反硝化菌将硝态氮还原成氮气，以去除污水中氮的过程。2.1.5混合液回流mixedliquidrecycle将好氧池中混合液回流至缺氧池，以增加供反硝化脱氮的硝态氮的过程。
2.1.6生物除磷biologicalphosphorusremoval采用活性污泥法处理污水时，将活性污泥交替在厌氧和好氧条件下运行，使能过量积聚磷酸盐的聚磷菌占优势生长，从而达到活性污泥含磷量比普通活性污泥高的过程。污泥中聚磷菌在厌氧条件下放出磷，在好氧条件下摄取更多的磷，经过排放含磷量高的剩余污泥，与普通活性污泥法相比可去除污水中更多的磷。2.1.7缺氧/好氧法（A/O法）anoxic/oxicprocess采取缺氧、好氧状态交替处理，以提高总氮去除率的污水处理方法。
2.1.8厌氧/好氧法（A/O法）anaerobic/oxicprocess采取厌氧、好氧状态交替处理，以提高磷去除率的污水处理方法。
2.1.9厌氧/缺氧/好氧法（A/A/O法）．anaerobic/anoxic/oxicprocess
采取厌氧、缺氧、好氧状态交替处理，以提高总氮和磷去除率的污水处理方法。
2.1.10序批式活性污泥法（SBR法）sequencingbatchreactor在同一个反应器中，依次进行进水、反应、沉淀和排水等工序的污水处理方法。
2.1.11充水比fillratio
序批式活性污泥法的一个工艺周期中，进入反应池的污水量与反应池有效容积之比。
2.1.12总凯氏氮totalkjeldahlnitrogen(TKN)有机氮（负三价)和氨氮含量之和。2.1.13总氮totalnitrogen(TN）有机氮、氨氮和硝态氮含量之和。2.1.14总磷totalphosphorus(TP)正磷酸盐、焦磷酸盐、偏磷酸盐、多聚磷酸盐和有机磷酸盐含量之和。
2.1.15好氧泥龄oxicsludgeage
活性污泥在好氧池中的平均停留时间。2.1.16泥龄sludgeage
活性污泥在整个反应池中的平均停留时间。2.2符号
一碳的氧当量；
b一常数，其含义为氧化每公斤氨氮所需的氧（kgO/kgN);
b——异养菌内源衰减系数（d-1）：C-常数，其含义为细菌细胞的氧当量；L-—污泥负荷（kgBODs/(kgMLSS·d）：N,--反应池中氨氮浓度（mg/L);N~一反应池进水总凯氏氮浓度(mg/L)；Nk—反应池出水总凯氏氮浓度（mg/L）；N
一反应池出水硝态氮浓度（mg/L）：N--反应池进水总氮浓度（mg/L)；Nt。-反应池出水总氮浓度(mg/L)；一反应池进水五日生化需氧量（BODs）浓度（mg/L）；S
S.--反应池出水五日生化需氧量（BODs）浓度（mg/L）t-—反应池混合液平均温度(℃）；V---反应池容积（m\)；
X-—反应池混合液浓度（kgMLSS/m）X;——反应池进水中悬浮固体浓度（mg/L)；Y-—污泥净产率系数(kgSS/kgBODs）；ga——反应池设计泥龄值(d)。
3一般规定
3.0.1仅需脱氮时，可采用缺氧/好氧法（A/O法）或低负荷序批式活性污泥法（SBR法）；仅需除磷时，可采用厌氧/好氧法（A/O法）或高负荷序批式活性污泥法（SBR法）：需同时脱氮除磷时，可采用厌氧/缺氧/好氧法（A/A/O法）或序批式活性污泥法（SBR法）。
3.0.2在进人生物脱氮除磷系统前应设预处理工序，包括除砂、去除漂浮物及浮渣。
3.0.3脱氮时，污水中的五日生化需氧最（BODs）与总凯氏氨(TKN)含量之比宜大于4。
3.0.4脱磷时，污水中的五日生化需氧量（BODs）与总磷（TP)含量之比宜大于17。
需同时脱氮除磷时，宜同时满足第3.0.3和3.0.4条的要3.0.5
设计时应充分考冬季低水温对脱氮除磷的影响。好氧池剩余碱度宜大于70mg/L（以CaCO：计）。当进水3.0.7
碱度不满足上述要求时，可增加缺氧池容积或布置成多段缺氧/好氧形式，或增加原污水的碱度。好氧池供氢设计时，池内溶解氧宜按1.5～2.5mg/L计3.0.8
浓缩。
采用生物除磷工艺处理污水时，剩余活性污泥宜采用机械3.0.10对生物除磷工艺的剩余活性污泥采用厌氧消化时，输送厌氧消化污泥或污泥脱水滤液的管道应有除垢措施。对含磷量高的液体，宜先除磷再回人集水池。4缺氧/好氧法（A/O法）、厌氧/好氧法（A/O法）和厌氧/缺氧/好氧法（A/A/O法）4.0.1
反应池容积可按平均日污水量进行设计。厌氧池容积可按下列公式计算：T. · Q
一厌氧池容积（m）；
一厌氧池停留时间（h），宜采用1～2hQ一进水流量（m/d)。
4.0.3厌氧池应采用机械搅拌，缺氧池宜来用机械搅拌，混和功率宜采用5~8W/m，应选用安装角度可调的搅拌器。4.0.4
缺氧池容积可按下列公式计算：V.
0.001Q(N-N)-0.12W
-Q(SS) f(Y. --0. 96Y)
kde(n)=kde(20)1. 08t-20
缺氧池容积（m\）：
反应池混合液浓度（kgMLSS/m）；反应池进水总凯氏氮浓度（mg/L）；反应池出水总氮浓度（mg/L）；排出系统的微生物量(kg/d)；
(4.0.4-1)
(4.0.4-2)
(4.0.4-3)
反应池进水、出水五日生化需氧量(BOD）浓度S.S,
(mg/L);
异养菌内源衰减系数(d-1)，取0.08；Ba
kde t) kde(20)
反应池设计泥龄值(d)：
异氧菌产率系数（kgSS/kgBODs），取0.6；污泥产率修正系数，通过试验确定，无条件试验时取0.8~0.9；
一温度修正系数，取1.072(t-15），温度（℃）：
反硝化速率kgNO-N/（kgMLSS·d），通过试验确定；如无试验条件，20℃时kd值可采用0.03~~0.06kgNO-N/（kgMLSS，D），并用式(4.0.4-3)进行温度校正；
t℃和20℃时的反硝化速率，
好氧池容积可按下列规定计算：4.0.5
硝化菌比生长率可按下式计算：转-0.47
硝化菌比生长率（d-1）#
g0.698(t15)
一反应池中氨氮浓度（mg/L)；
一硝化作用中氮的半速率常数（mg/L）。(4. 0.5-1)
反应池中活性污泥好氧泥龄最小值可按下式计算：1
9好氧泥龄最小值（d)。
反应池设计泥龄可按下式计算：=F.6.
S一反应池设计泥龄值(d)；
一安全系数，取1.5～3.0，
污泥净产率系数可按下式计算：Y=f(Y,-0. 9bYif +
(4.0.5-2)
(4.0.5-3)
(4.0.5-4)
